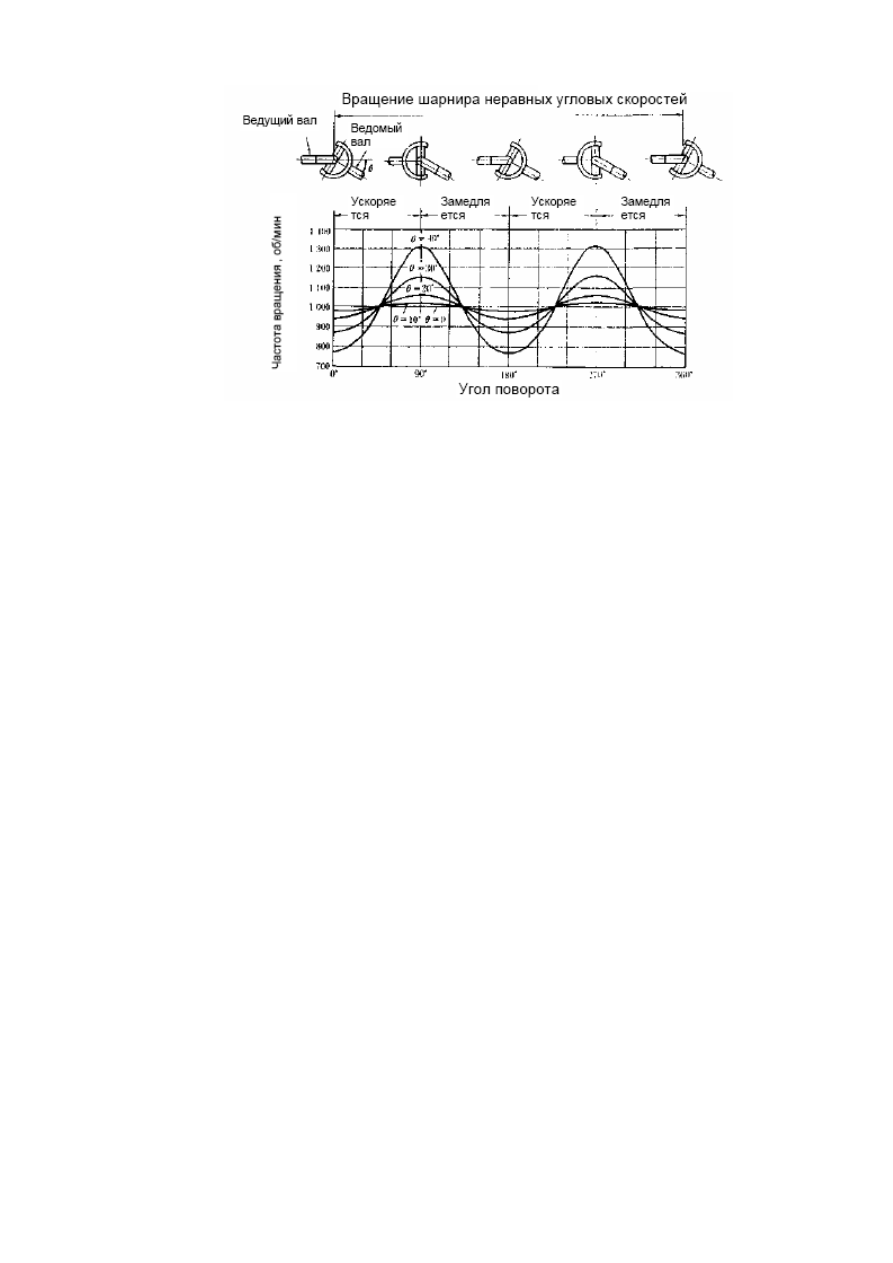

Рис. 4-8 Изменение частот вращения ведомого элемента шарнира неравных

угловых скоростей











































-  -

28

РАЗДЕЛ 5

ВАЛ ПРИВОДА





5. ВАЛ ПРИВОДА КОЛЕСА

5-1 Устройство вала привода колеса

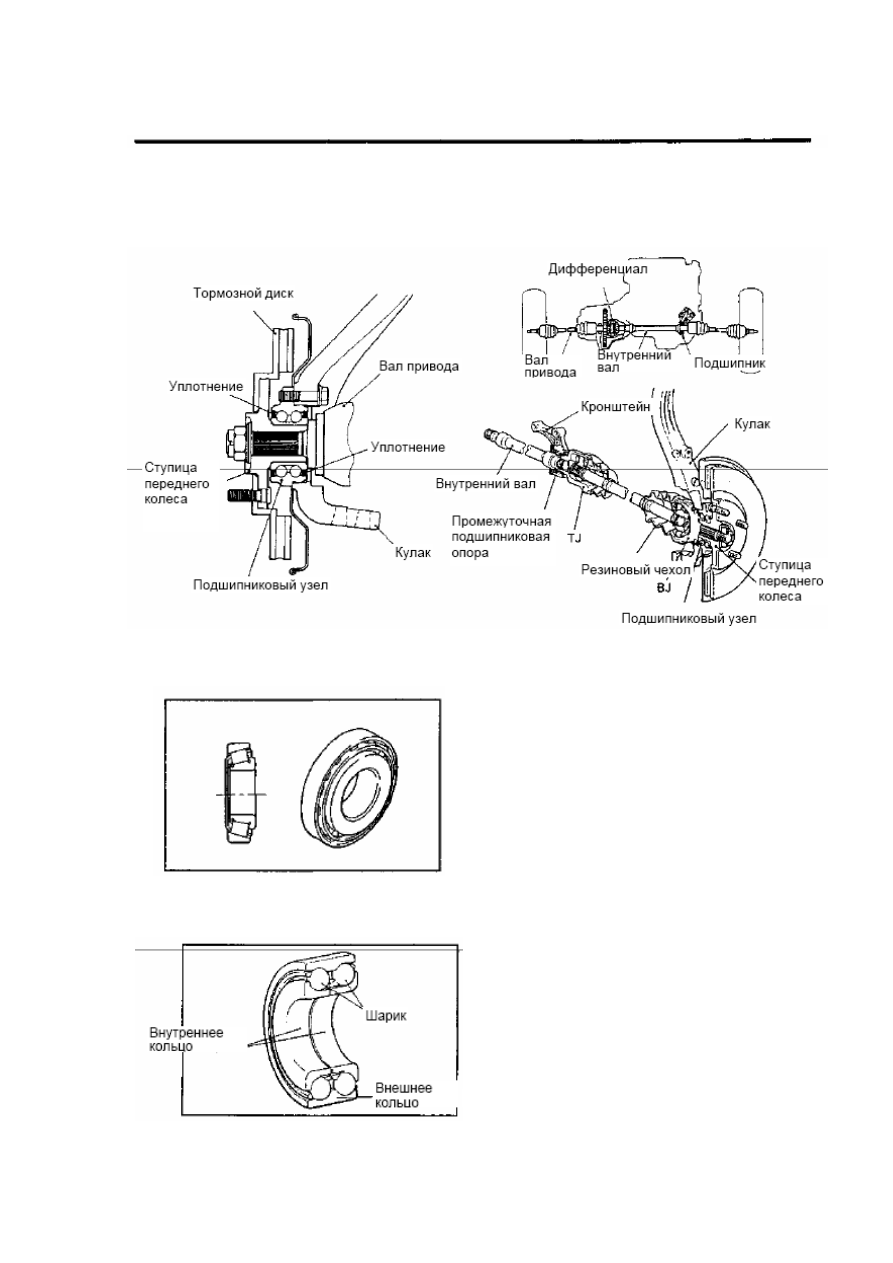

Рис. 5-1 Устройство вала привода колеса







Рис. 5-2





(1)  Упорный роликовый подшипник

Упорный роликовый подшипник
выполняет две функции:

•  Центровка вала

•  Восприятие осевых и радиальных

нагрузок





(2)  Сдвоенный радиально-упорный

шариковый подшипник



Сдвоенный

радиально-упорный

шариковый подшипник
устанавливается  в  ступицу  с  высокой
точностью.




-  -

29



Рис. 5-3



Предварительный  натяг  в  подшипнике
регулируется затяжкой
установленным

моментом.

Особенностью такого подшипника
является высокая несущая способность
по боковой нагрузке.






Рис. 5-4




(3)  Специальные роликовые

подшипники



Специальные  роликовые  подшипники
ступиц  колес  имеют  пару  внутренних
колец  с  более  широкими  по  сравнению
с обычными роликовыми подшипниками
дорожками.

Такая

конструкция

обеспечивает

высокую

точность

установки  (как  и  сдвоенных  шариковых
подшипников). Предварительный
натяг

подшипников

обеспечивается

затяжкой  установленным  моментом.
Отличительной

особенностью

этих

подшипников

является

высокая

несущая

способность

по

боковой

нагрузке.




5-2 Шарниры равных угловых скоростей

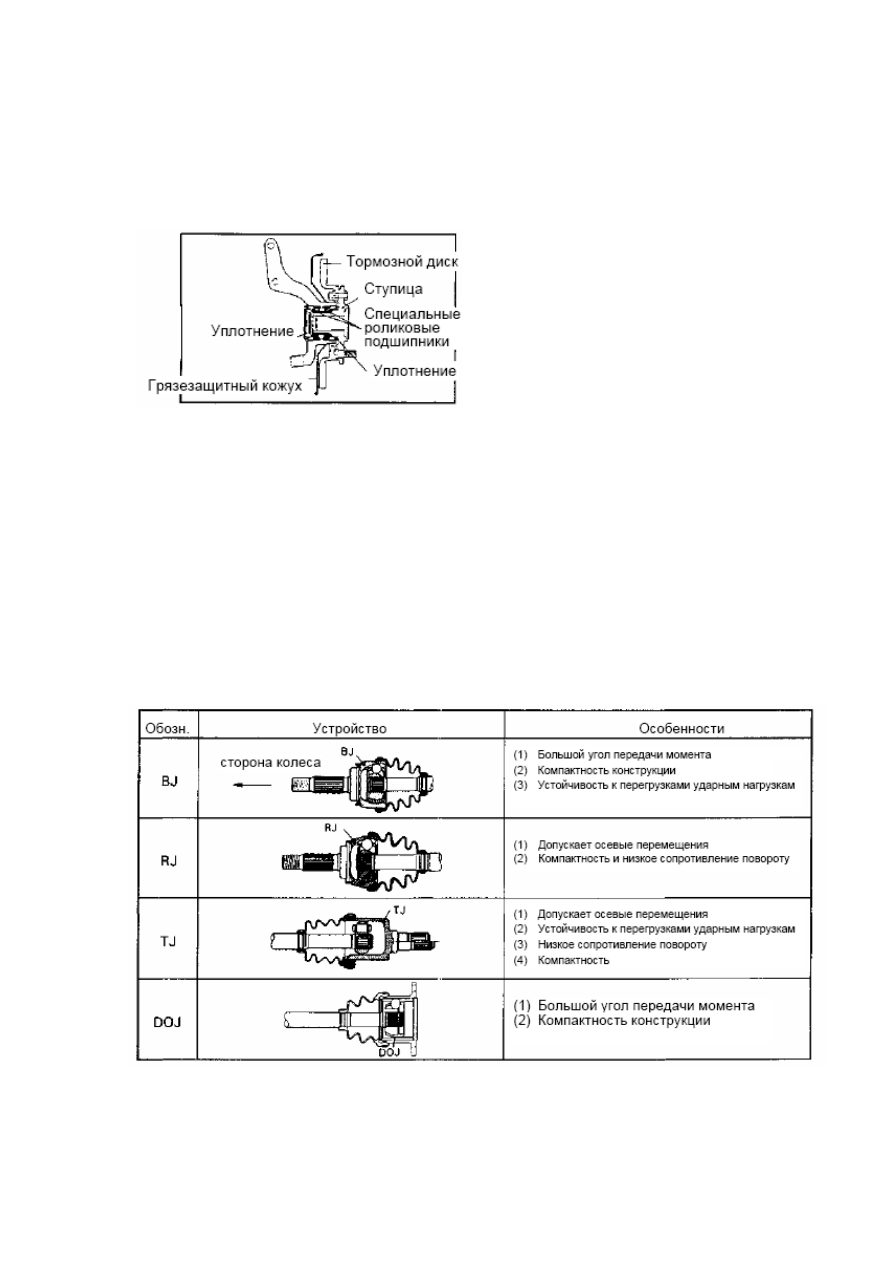

Рис. 5-5 Особенности шарниров равных угловых скоростей


<Примечания>
• BJ : Универсальный шарнир равных угловых скоростей Бирфильда



-  -

30

• RJ : Универсальный шарнир равных угловых скоростей Рцеппа
• TJ : Роликовый трехопорный шарнир равных угловых скоростей
• DOJ : Двухсторонний шарнир равных угловых скоростей




Рис. 5-6 Неравномерность вращения шарнира неравных угловых скоростей за

период

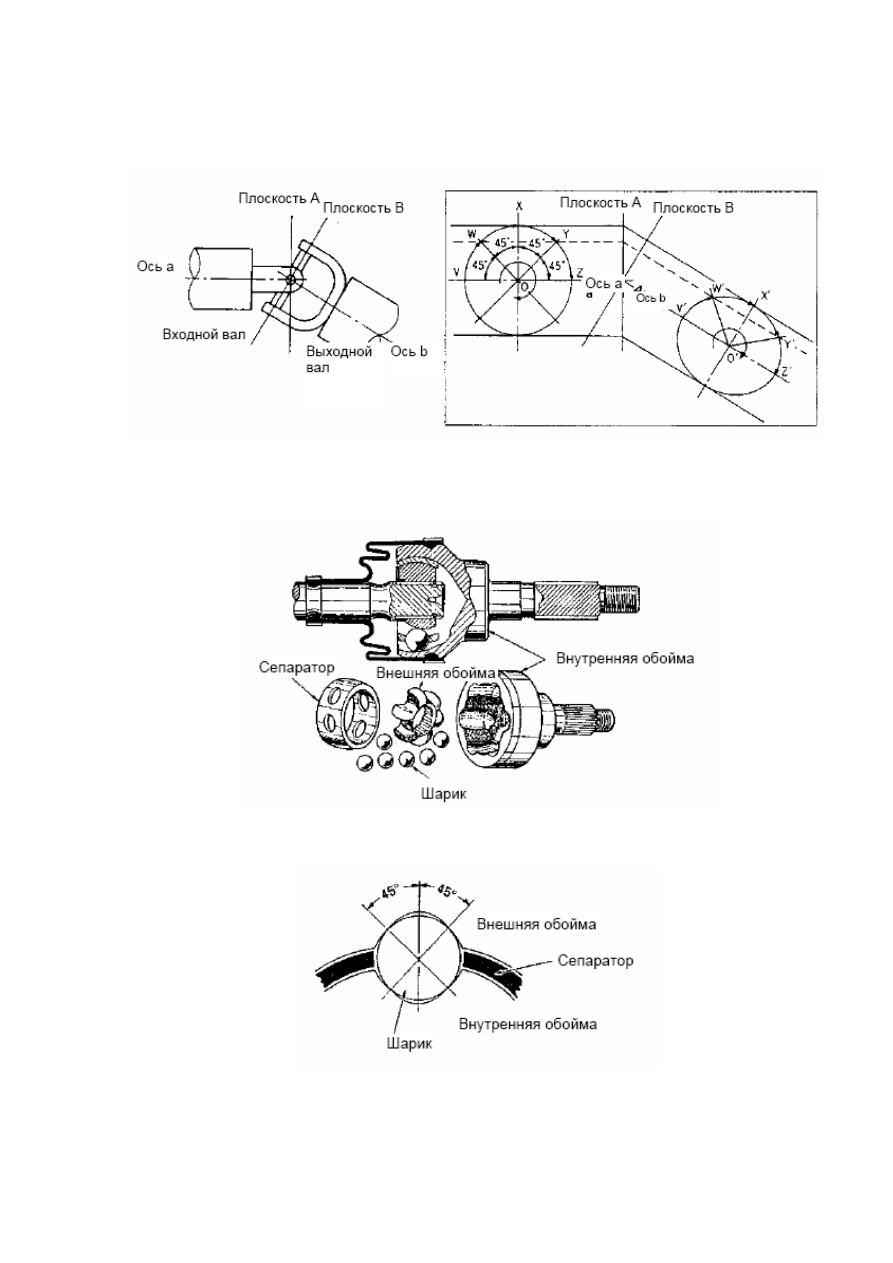

Рис. 5-7 Шариковый шарнир равных угловых скоростей Бирфильда







Рис. 5-8 Взаимодействие шариков, внешней и внутренней обоймы








-  -

31
