ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ





Рис. ТТ8-58

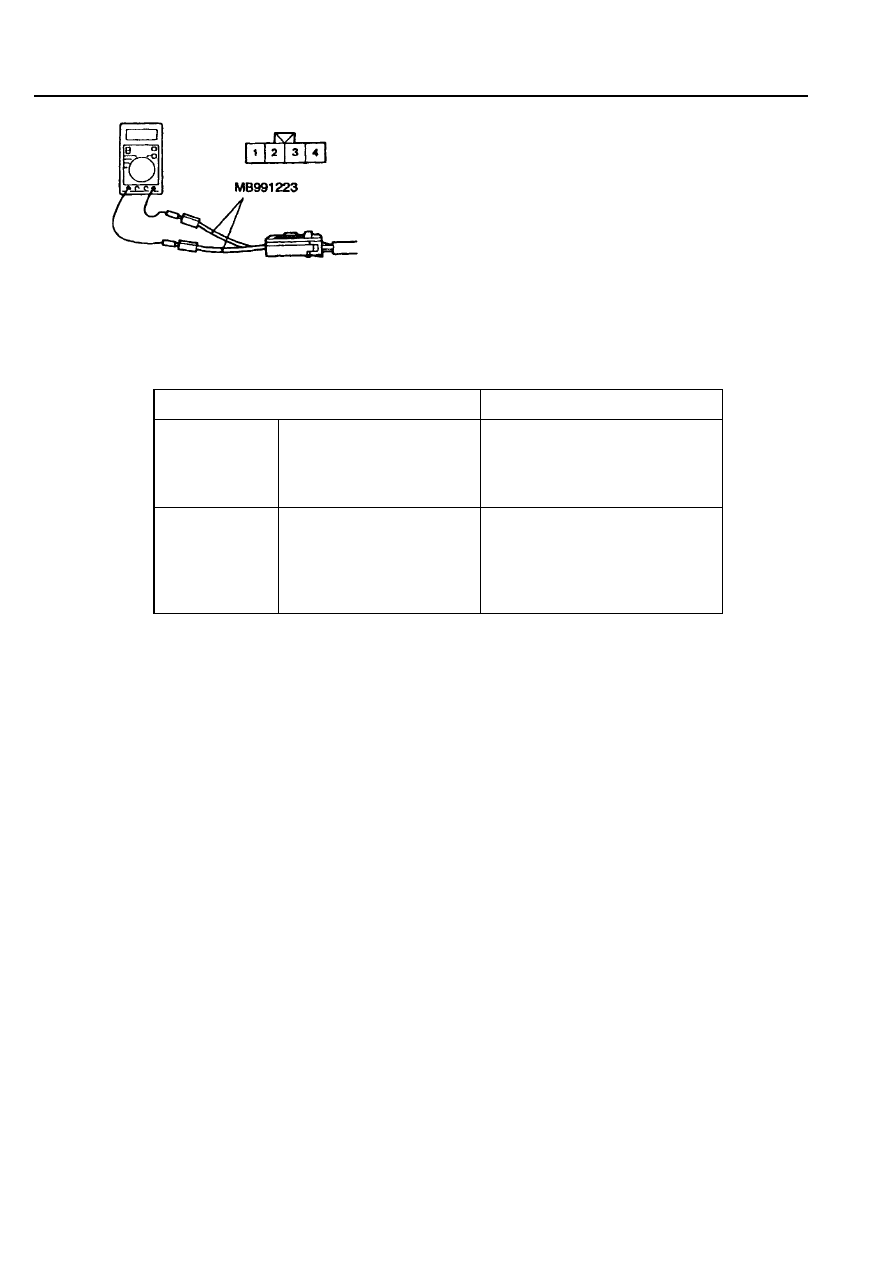

(ii)  Проверьте кислородный датчик на автомобиле

(для справки).

1)  Отсоедините разъем кислородного датчика

и подсоедините к разъему со стороны
датчика специальный инструмент (жгут
тестовых проводов).

2)  Проверьте, что цепь между выводом 1 и

выводом 3 разъема кислородного датчика
замкнута (сопротивление между выводами
равно 7 - 40 Ом при 20

°С).

3)  В случае обрыва цепи, замените

кислородный датчик.





Параметры

Измерение





Передний

Выходное напряжение







Задний

Состояние цепи















ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

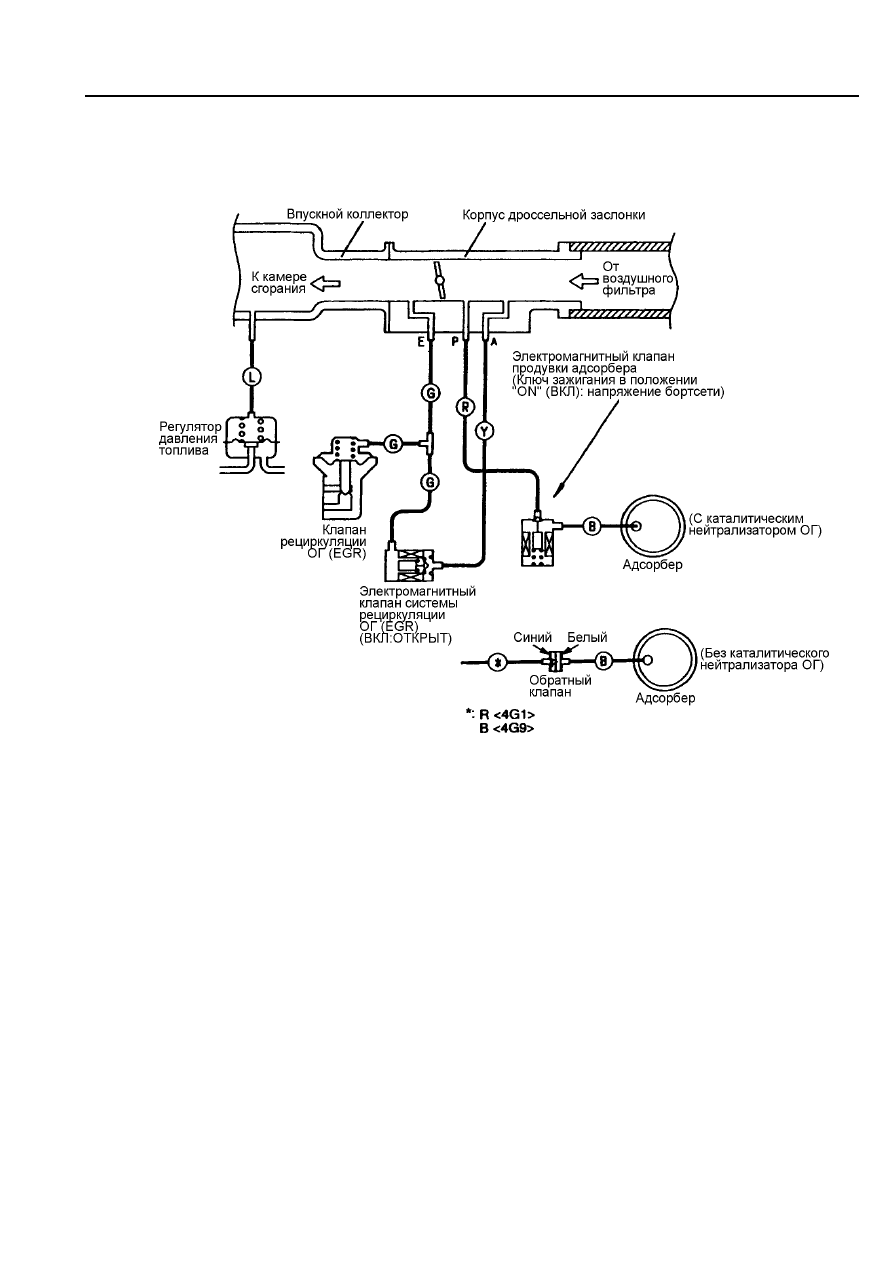

(19) Схема вакуумных линий



Подсоедините вакуумные шланги как показано на рис. ТТ8-59. При проведении проверок, убедитесь,
что каждый шланг имеет необходимый цвет.

8 - 48





Цветовой код
вакуумных шлангов
В:  Черный
G:  Зеленый
L:  Светло-голубой
R:  Красный
Y:  Желтый





ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ



(20)  Проверка системы улавливания паров топлива (с каталитическим
нейтрализатором ОГ)

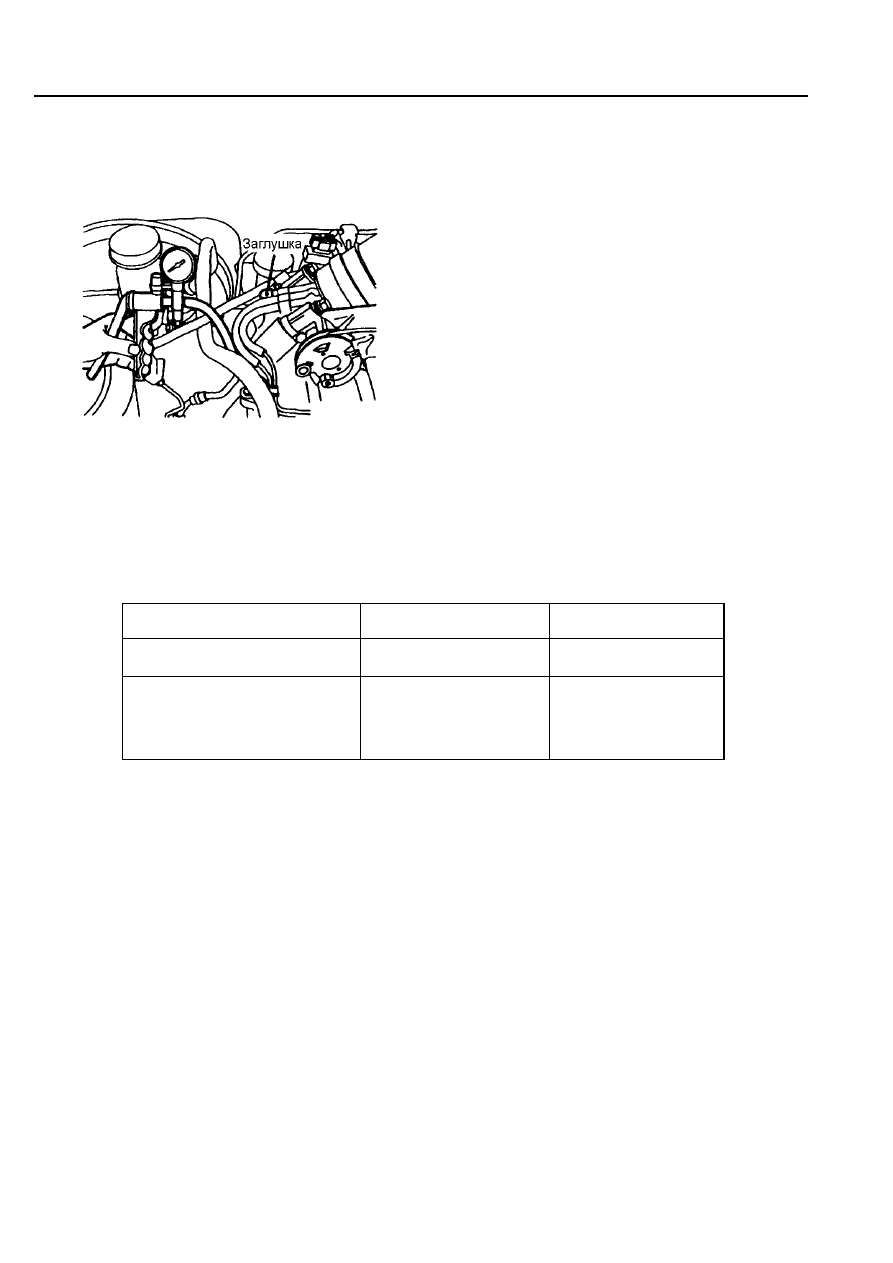

(а)      Проверка разряжения



Рис. ТТ8-60

(i)  Отсоедините вакуумный шланг (с красной

полосой) от корпуса дроссельной заслонки и
подсоедините ее к ручному вакуумному насосу.

(ii)  Закройте пробкой штуцер, с которого была снят

вакуумный шланг.

(iii)  Когда двигатель прогрет / не прогрет и

работает на холостом ходу, создайте в шланге
разрежение 53 кПа и проверьте разрежение.



Не прогретый двигатель
(Температура охлаждающей жидкости
двигателя: 40

°С или меньше)



Двигатель: работает на холостом ходу и с
частотой вращения коленчатого вала 3000
об/мин.
Исправное состояние: Разряжение сохраняется



Прогретый двигатель
(Температура охлаждающей жидкости
двигателя: 80

°С или выше)





Состояние двигателя

Исправное состояние

Измерение





На холостом ходу

Разряжение
сохраняется







3000 об/мин (приблизительно
через 3 минуты после запуска
двигателя)

Разряжение снижается















ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ



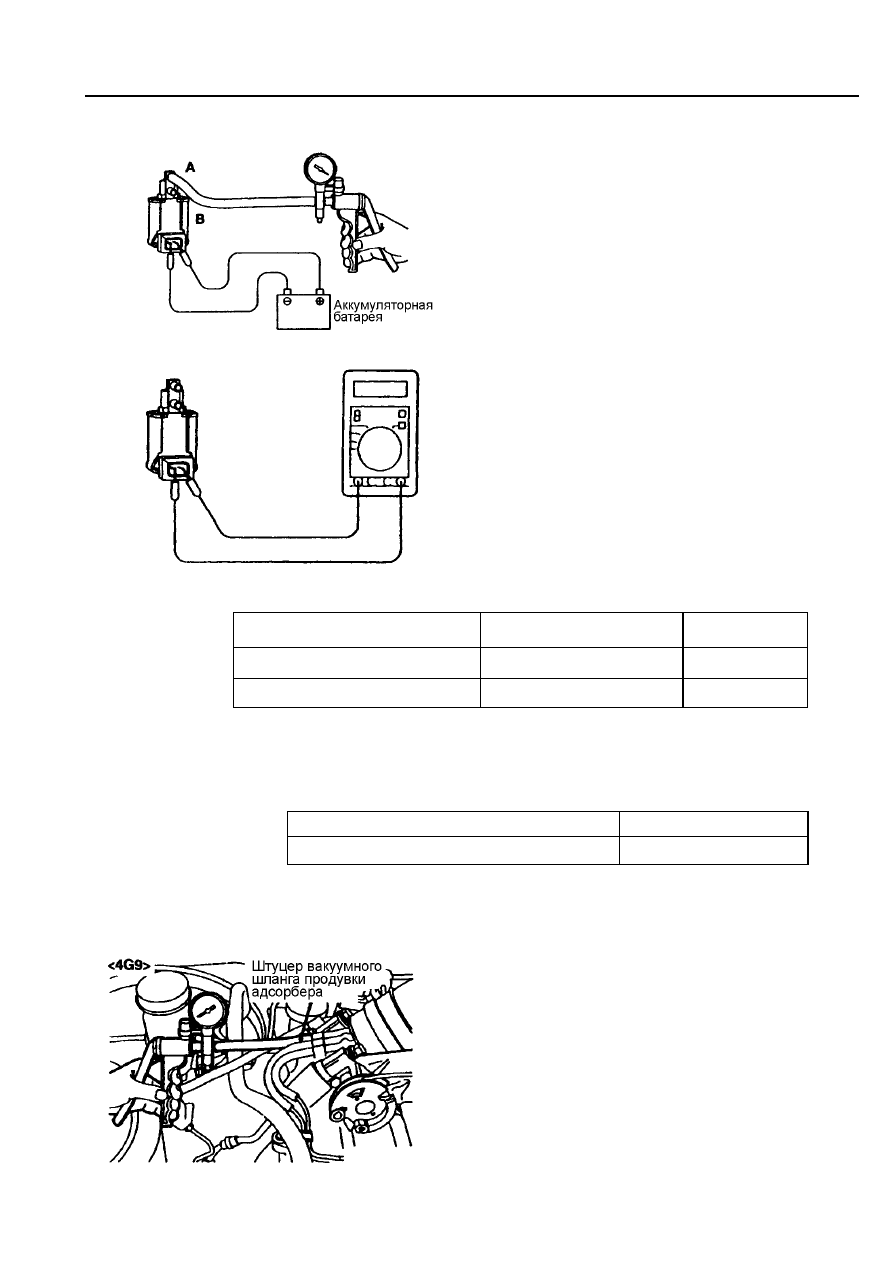

(b)      Проверка электромагнитного клапана продувки адсорбера



Рис. ТТ8-61



Рис. ТТ8-62

(ii)  Отсоедините электрический разъем.

(iii)  Подсоедините к штуцеру (А)

электромагнитного клапана ручной вакуумный
насос (как показано на рисунке слева).

Измерение




ПРИМЕЧАНИЕ:

При отсоединении вакуумных шлангов всегда
предварительно наносите установочные метки,
чтобы при подсоединении шланг был установлен в
исходное положение.

(i)  Отсоедините от электромагнитного клапана

вакуумные шланги (с черной и красной
полосой).

(iv)  Проверьте работу электромагнитного клапана

(создавая при этом разрежение вакуумным
насосом) при подсоединении / отсоединении
проводов от клемм аккумуляторной батареи к
выводам клапана.




Напряжение аккумуляторной
батареи

Исправное состояние



Подается

Разрежение уменьшается







Не подается

Разрежение сохраняется








Параметры

Измерение



(v)

Измерьте сопротивление между выводами
электромагнитного клапана.



Номинальное значение: 36 – 44 Ом (при 20

о

С)





Сопротивление электромагнитного клапана

Ом

(с)    Проверка штуцера вакуумного шланга продувки адсорбера

        (с каталитическим нейтрализатором ОГ)



Проведите проверки, выполнив следующие операции:



Рис. ТТ8-63

(i)  Отсоедините вакуумный шланг (с красной

8 - 50
