СХЕМЫ СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА MPI



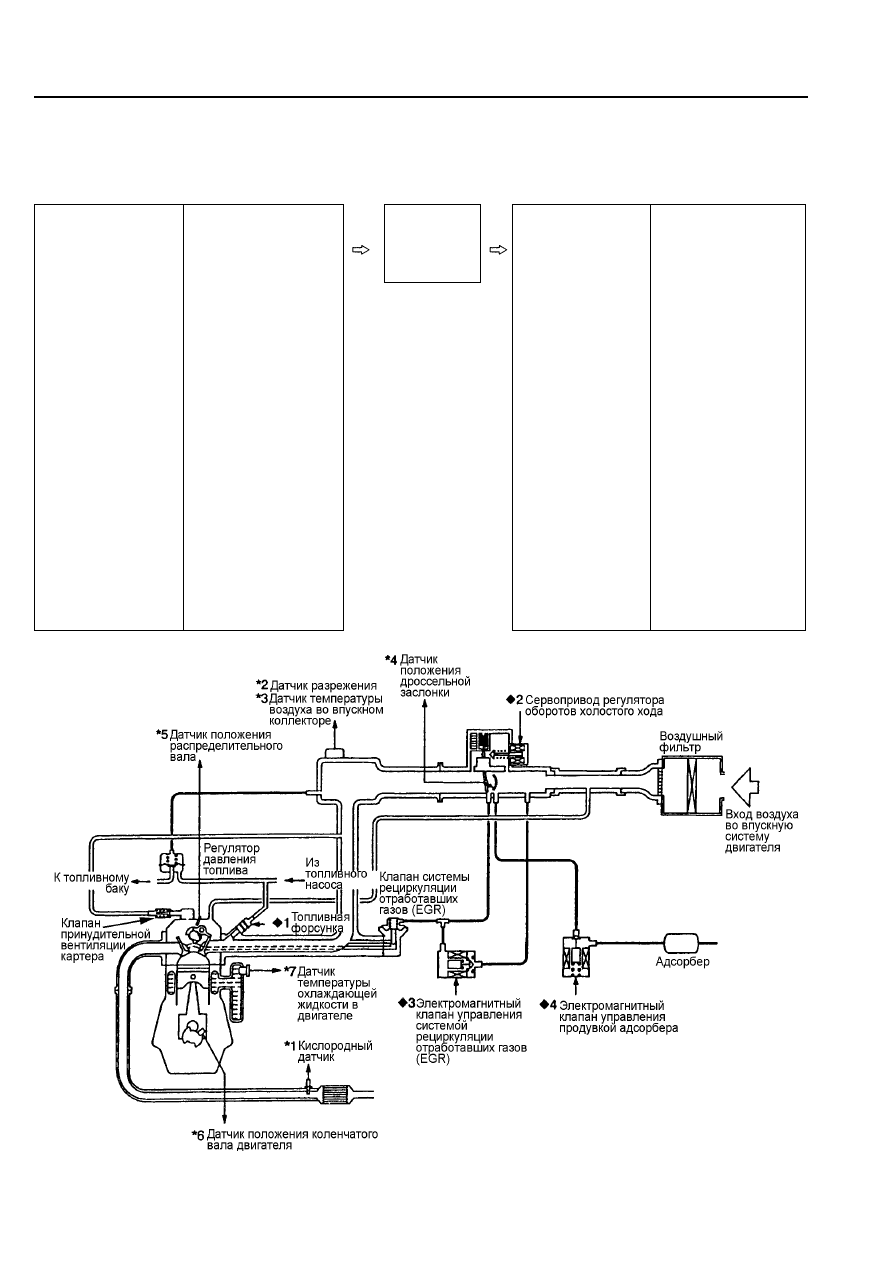

1. Двигатель 4G1 <модель 1999 г. PAJERO iO>



<Автомобили, не оборудованные каталитическим нейтрализатором>




Электронный
блок
управления
двигателем




*1

Кислородный

датчик

*2 Датчик

разрежения

*3 Датчик

температуры
воздуха во
впускном
коллекторе

*4 Датчик положения

дроссельной
заслонки

*5 Датчик положения

распределительн
ого вала
двигателя

*6 Датчик положения

коленчатого вала
двигателя

*7

Датчик

температуры
охлаждающей
жидкости в
двигателе




•  Подача питания

•  Замок зажигания –

IG (зажигание)

•  Замок зажигания –

ST (стартер)

•  Датчик скорости

автомобиля

•  Выключатель

кондиционера

•  Выключатель

блокировки
стартера
(переключатель
селектора АКПП)

•  Датчик-

выключатель
давления рабочей
жидкости
усилителя рулевого
управления

•  Вывод FR

генератора

•

Электронный блок
управления АКПП














♦  Топливная

форсунка

♦  Сервопривод

регулятора
оборотов
холостого
хода

♦

Электромаг
нитный клапан
управления
системой
рециркуляции
отработавших
газов (EGR)



♦  Электромаг

нитный клапан
управления
продувкой
адсорбера


•  Управляющее

реле двигателя

•  Реле топливного

насоса

•  Реле

кондиционера

•  Катушка зажигания

•  Контроллер

вентилятора
системы
охлаждения

•  Контрольная

лампа индикации
неисправности
двигателя

•  Тахометр

•  Диагностический

разъем

•  Вывод G

генератора







2 - 2







СХЕМЫ СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА MPI



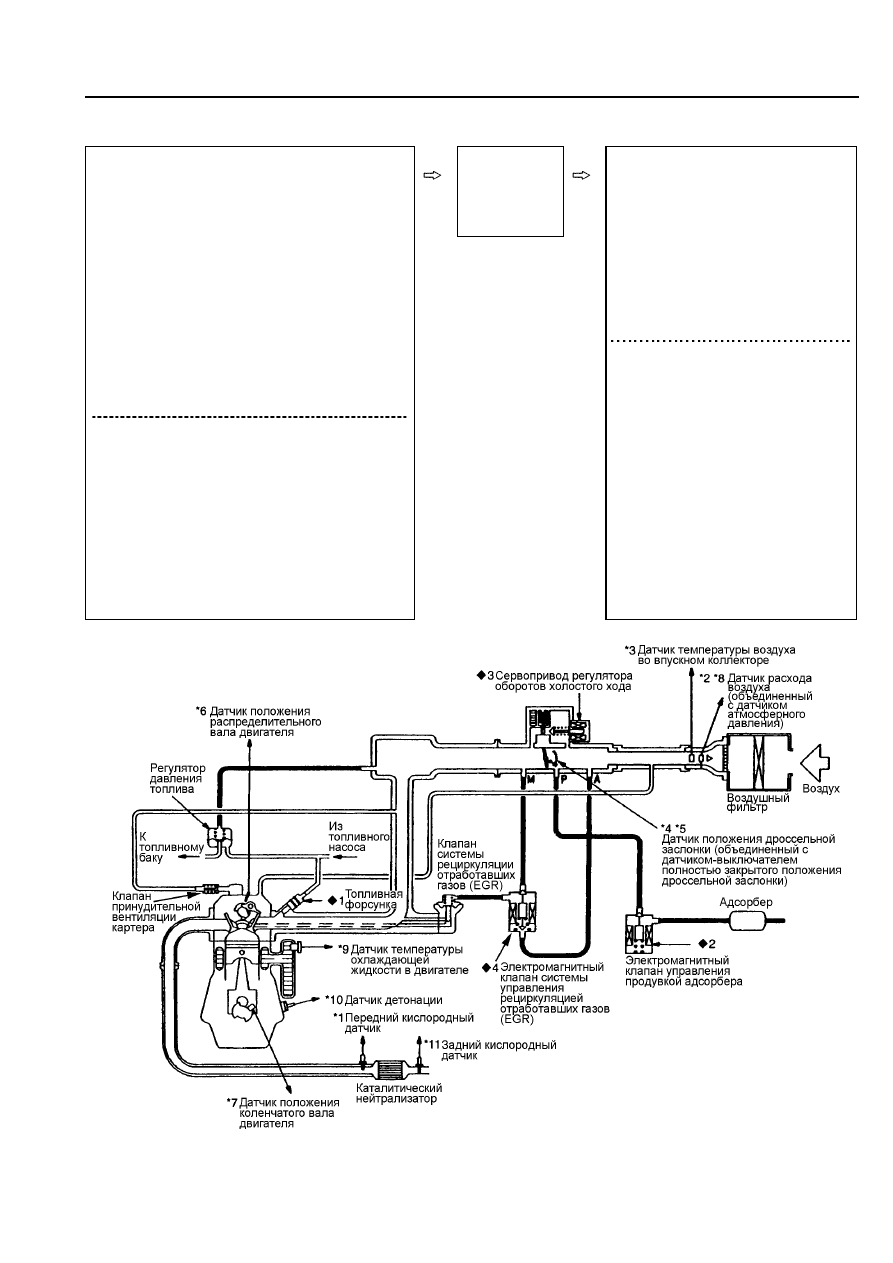

3. Двигатель 4G64 <модель 1997 г. GALANT>

Блок
управления
двигателем
(Engine ECU)



*1

Передний кислородный датчик

*2 Датчик расхода воздуха
*3 Датчик температуры воздуха во впускном

коллекторе

*4 Датчик положения дроссельной заслонки
*5 Датчик-выключатель полностью закрытого

положения дроссельной заслонки

*6 Датчик положения распределительного вала
*7 Датчик положения коленчатого вала
*8 Датчик атмосферного давления
*9 Датчик температуры охлаждающей жидкости
*10 Датчик детонации (автомобили,

  выпускающиеся для Гонг-Конга и Сингапура)

*11 Задний кислородный датчик (автомобили,

выпускающиеся для Гонг-Конга и Сингапура)



•  Напряжение бортового питания

•  Датчик скорости автомобиля

•  Выключатель кондиционера 1, 2

•  Выключатель блокировки стартера

(переключатель селектора АКПП)

•  Датчик-выключатель давления рабочей

жидкости усилителя рулевого управления

•  Замок зажигания - ST (стартер)

•  Замок зажигания - IG (зажигание)

•  Вывод FR генератора

•

Электронный блок управления АКПП















♦  1 Топливная форсунка

♦  2 Электромагнитный клапан

управления продувкой
адсорбера

♦  3 Сервопривод регулятора

оборотов холостого хода

♦  4 Электромагнитный клапан

управления системой
рециркуляции отработавших
газов (EGR)



•  Реле топливного насоса

•  Управляющее реле двигателя

•  Управляющее реле кондиционера

•  Контрольная лампа индикации

неисправности двигателя

•  Диагностический разъем

•  Катушка зажигания, силовой

транзистор

•  Контроллер вентилятора системы

охлаждения

•  Вывод G генератора

•  Электронный блок управления

АКПП





Рис. ТТ2-3











СХЕМЫ СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА MPI



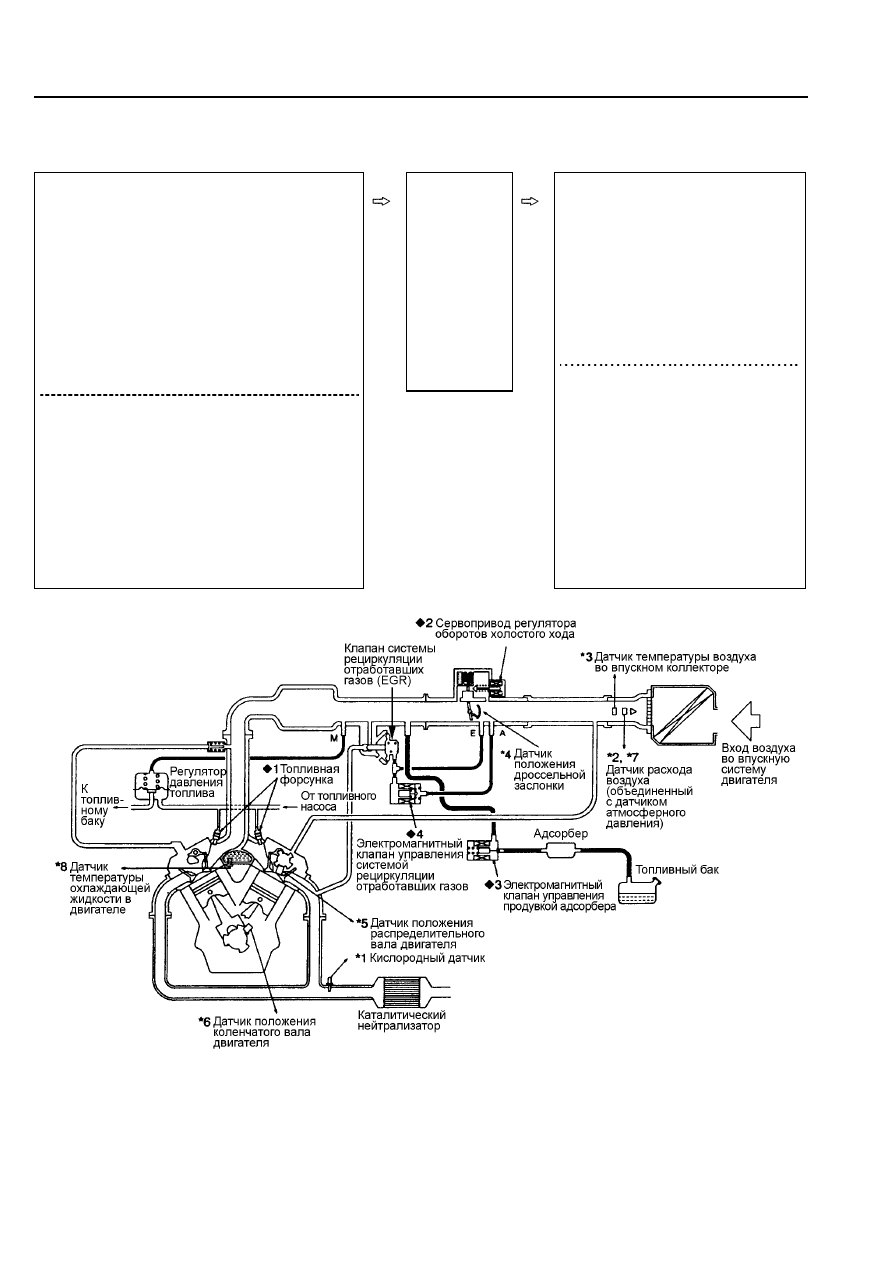

4. Двигатель 6G72 или 6G74
(модель 2001 г. PAJERO/MONTERO)

Электронный
блок
управления
двигателем
(для
автомобилей
с МКПП) или
электронный
блок
управления
двигателем и
АКПП (для
автомобилей с
АКПП)



*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры воздуха во впускном

коллекторе

*4 Датчик положения дроссельной заслонки
*5 Датчик положения распределительного вала

двигателя

*6 Датчик положения коленчатого вала

двигателя

*7 Датчик атмосферного давления
*8 Датчик температуры охлаждающей жидкости в

двигателе



•  Напряжение бортового питания

•  Датчик скорости автомобиля

•  Выключатель кондиционера

•  Выключатель блокировки стартера

(переключатель селектора АКПП)

•  Датчик-выключатель давления рабочей

жидкости усилителя рулевого управления

•  Замок зажигания - ST (стартер)

•

Замок зажигания - IG (зажигание)















♦  1 Топливная форсунка

♦  2 Сервопривод регулятора

оборотов холостого хода

♦  3 Электромагнитный клапан

управления продувкой
адсорбера

♦  4 Электромагнитный клапан

управления системой
рециркуляции отработавших
газов (EGR)


•  Реле топливного насоса

•  Управляющее реле двигателя

•  Управляющее реле кондиционера

•  Реле вентилятора конденсора

кондиционера

•  Контрольная лампа индикации

неисправности двигателя

•  Диагностический разъем

•

Катушка зажигания, силовой
транзистор





Рис. ТТ2-4

2 - 4







СХЕМЫ СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА MPI



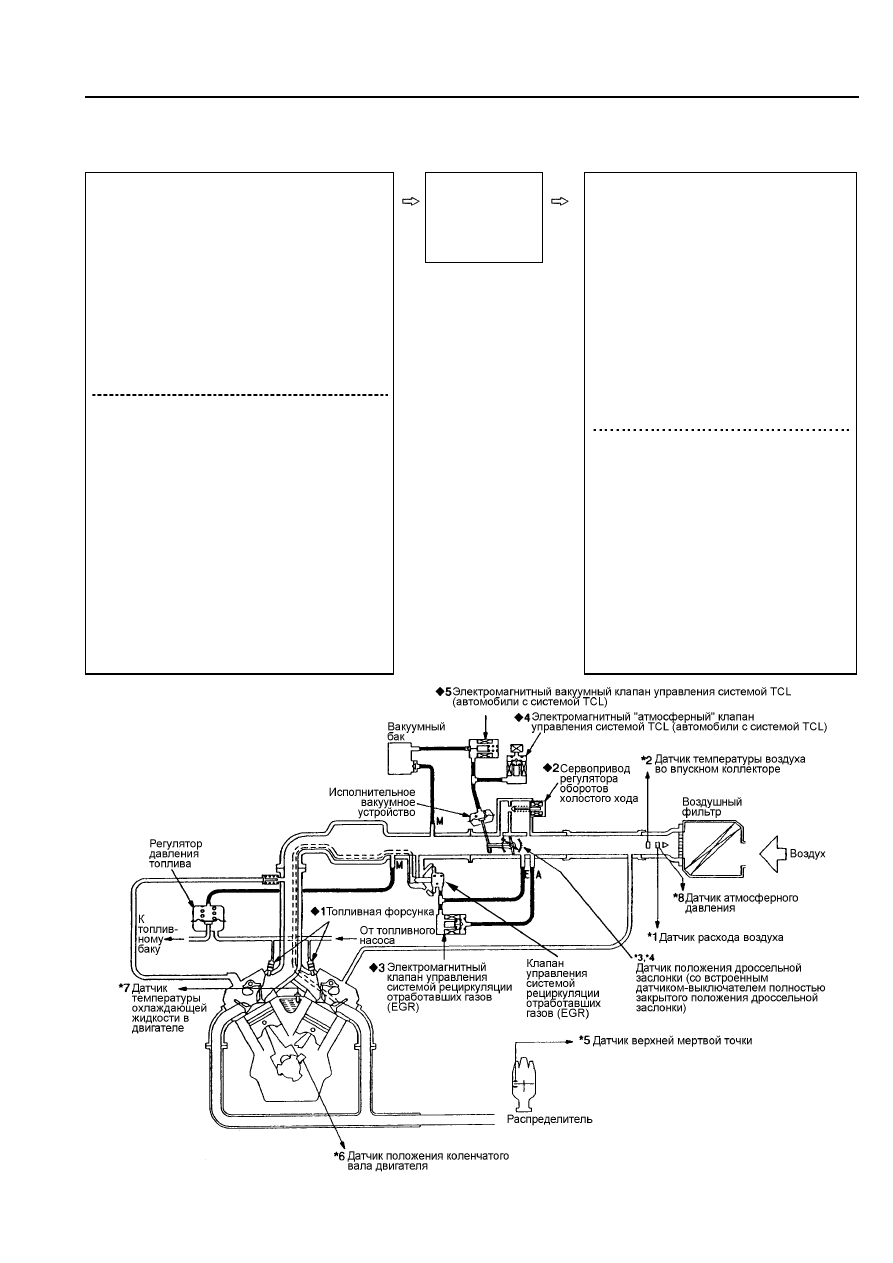

5. Двигатель 6А13 (модель 1997 г. GALANT
без каталитического нейтрализатора)

Электронный
блок
управления
двигателем
(Engine ECU)





*1 Датчик расхода воздуха
*2 Датчик температуры воздуха во впускном

коллекторе

*3 Датчик положения дроссельной заслонки
*4 Датчик-выключатель полностью закрытого

положения дроссельной заслонки

*5 Датчик верхней мертвой точки
*6 Датчик положения коленчатого вала

двигателя

*7 Датчик температуры охлаждающей

жидкости в двигателе

*8 Датчик атмосферного давления



•  Напряжение питания

•  Датчик скорости автомобиля

•  Выключатель кондиционера 1, 2

•  Выключатель блокировки стартера

(переключатель селектора АКПП)

•  Датчик-выключатель давления рабочей

жидкости усилителя рулевого управления

•  Замок зажигания - ST (стартер)

•  Замок зажигания - IG (зажигание)

•  Вывод FR генератора

•  Электронный блок управления АКПП

•

Электронный блок управления
противобуксовочной системой TCL
(автомобили с системой TCL)













♦  1 Топливная форсунка

♦  2 Сервопривод регулятора

оборотов холостого хода

♦  3 Электромагнитный клапан

управления системой
рециркуляции отработавших
газов (EGR)

♦  4 Электромагнитный

"атмосферный"» клапан
управления системой TCL
(автомобили с системой TCL)

♦  5 Электромагнитный вакуумный

клапан управления системой TCL
(автомобили с системой TCL)



•  Реле топливного насоса

•  Управляющее реле двигателя

•  Управляющее реле кондиционера

•  Контрольная лампа индикации

неисправности двигателя

•  Диагностический разъем

•  Катушка зажигания, силовой

транзистор

•  Контроллер вентилятора системы

охлаждения

•  Вывод G генератора

•  Электронный блок управления АКПП

•

Электронный бок управления
системой TCL (автомобили с
системой TCL)





Рис. ТТ2-5
