ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.2. Приводной и зубчатый ремни механизма газораспределения

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

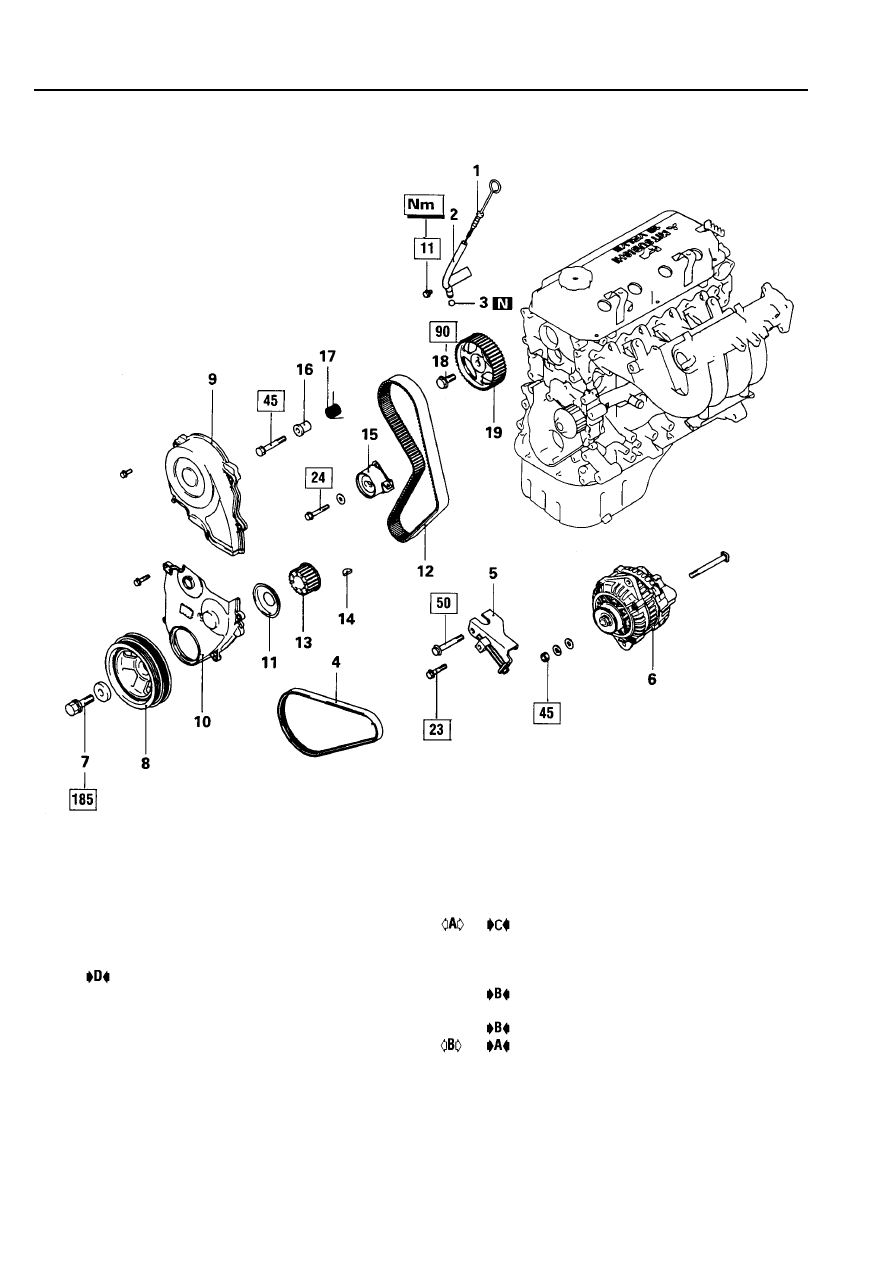

Последовательность снятия деталей
























1. Маслоизмерительный щуп
2. Направляющая маслоизмери-

тельного щупа

3. Уплотнительное кольцо
4. Приводной ремень
5. Кронштейн генератора
6. Генератор
7. Болт крепления шкива коленчато-

го вала

8. Шкив коленчатого вала
9. Защитный кожух зубчатого ремня

(верхний)

10. Защитный кожух зубчатого ремня

(нижний)







































11. Фланец
12. Зубчатый ремень механизма га-

зораспределения

13. Звездочка коленчатого вала
14. Шпонка коленчатого вала
15. Натяжитель зубчатого ремня
16. Втулка натяжителя
17. Пружина натяжителя
18. Болт крепления звездочки рас-

пределительного вала

19. Звездочка привода распредели-

тельного вала



 60





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



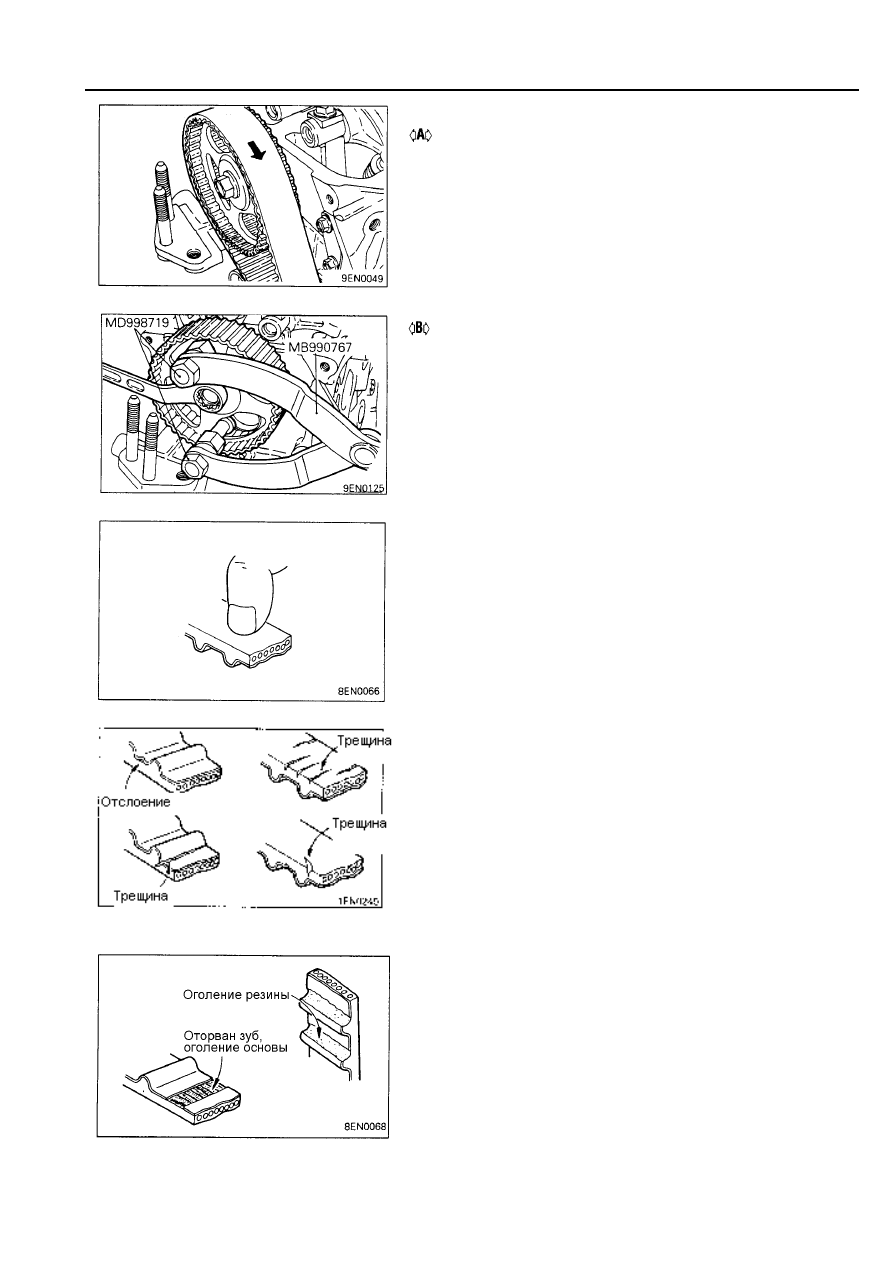

СНЯТИЕ ДЕТАЛЕЙ

 СНЯТИЕ ЗУБЧАТОГО РЕМНЯ

(1)  Нанесите на тыльной стороне ремня метку, обозначаю-

щую направление его движения (рис. 11.3).



 ОСЛАБЬТЕ И ОТКРУТИТЕ БОЛТ КРЕПЛЕНИЯ

ЗВЕЗДОЧКИ РАСПРЕДВАЛА



ПРОВЕРКА

ЗУБЧАТЫЙ РЕМЕНЬ

При наличии любых из перечисленных ниже дефектов зубча-
тый ремень необходимо заменить:
(1)  Тыльная сторона ремня затвердевшая.
        Зубья ремня залоснились, ремень не эластичен и при

нажатии ногтем на ремень на нем не остается след (рис.
11.5)



(2)  Трещины в разных местах.
(3)  Трещины и отслаивание покровного слоя.
(4)  Трещины у основания зуба.
(5)  Трещины на боковых поверхностях ремня.
(6)  Повышенный износ боковин ремня.


Боковины считаются изношенными, если на них появи-
лись торчащие нити.




Рис. 11.3

Рис. 11.4

Рис. 11.5



Рис. 11.6

Рис. 11.7

(7)  Повышенный износ зубьев.
(8)  Имеются пропуски зубьев (рис. 11.7).


 61





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



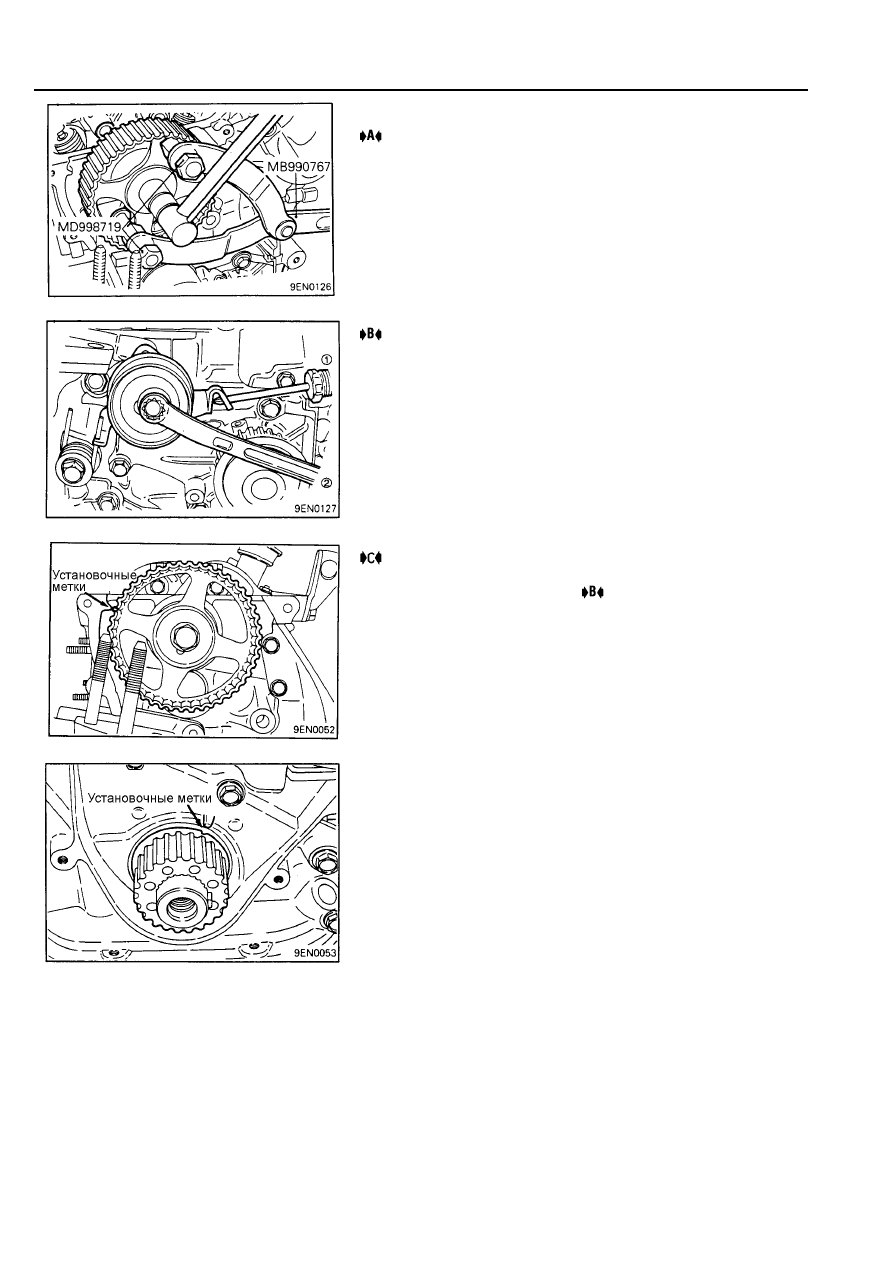

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

 ЗАТЯЖКА БОЛТА КРЕПЛЕНИЯ ЗВЕЗДОЧКИ РАС-

ПРЕДВАЛА



 УСТАНОВКА ПРУЖИНЫ НАТЯЖИТЕЛЯ / НАТЯЖИ-

ТЕЛЯ ЗУБЧАТОГО РЕМНЯ

(1)  Сожмите пружину.
(2)  Зафиксируйте пружину.




Рис. 11.8



Рис. 11.9



Рис. 11.10



Рис. 11.11

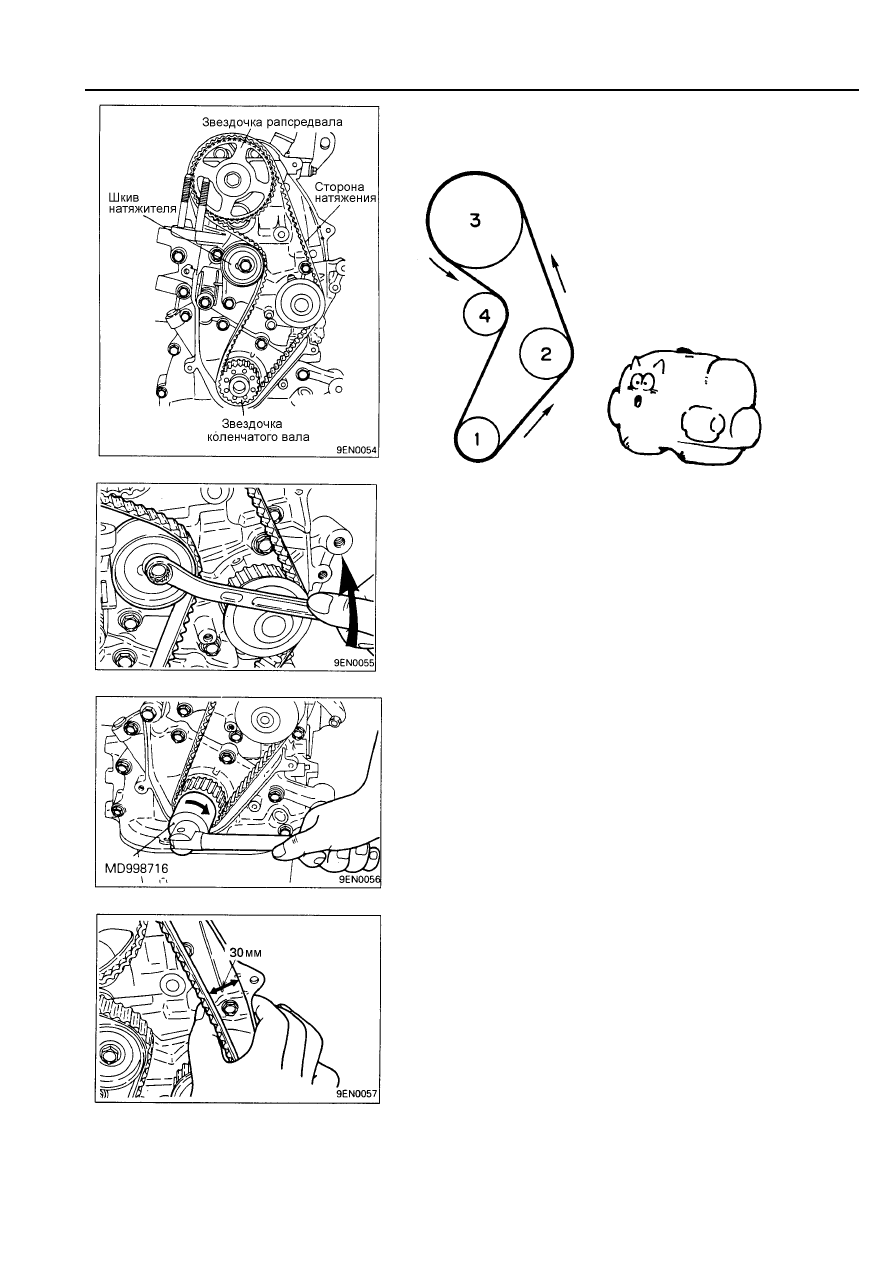

 УСТАНОВКА ЗУБЧАТОГО РЕМНЯ

(1)  Убедитесь в том, что натяжитель ремня и пружина нахо-

дятся на своих местах (см.

).

(2)  Совместите установочные метки.


 62





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



(4)  Установите сначала зубчатый ремень на звездочку колен-

чатого вала, а затем, натягивая ремень на стороне натя-
жения, наденьте его на звездочку привода распредвала.
Потом наденьте ремень на ролик натяжителя.



(5)  Отпустите (на один оборот) болт крепления натяжителя.



6)  Проверните коленчатый вал по часовой стрелке на два

оборота.

(7)  Убедитесь в том, что все установочные метки совпали.
(8)  Затяните болт крепления шкива натяжителя.



Момент затяжки: 24 Нм



Рис. 11.12

Рис. 11.13

Рис. 11.14

Рис. 11.15

(9)  Проверьте наличие зазора в 30 мм между тыльной сторо-

ной ремня и внутренней частью защитного кожуха.
