СИСТЕМА ТУРБОНАДДУВА

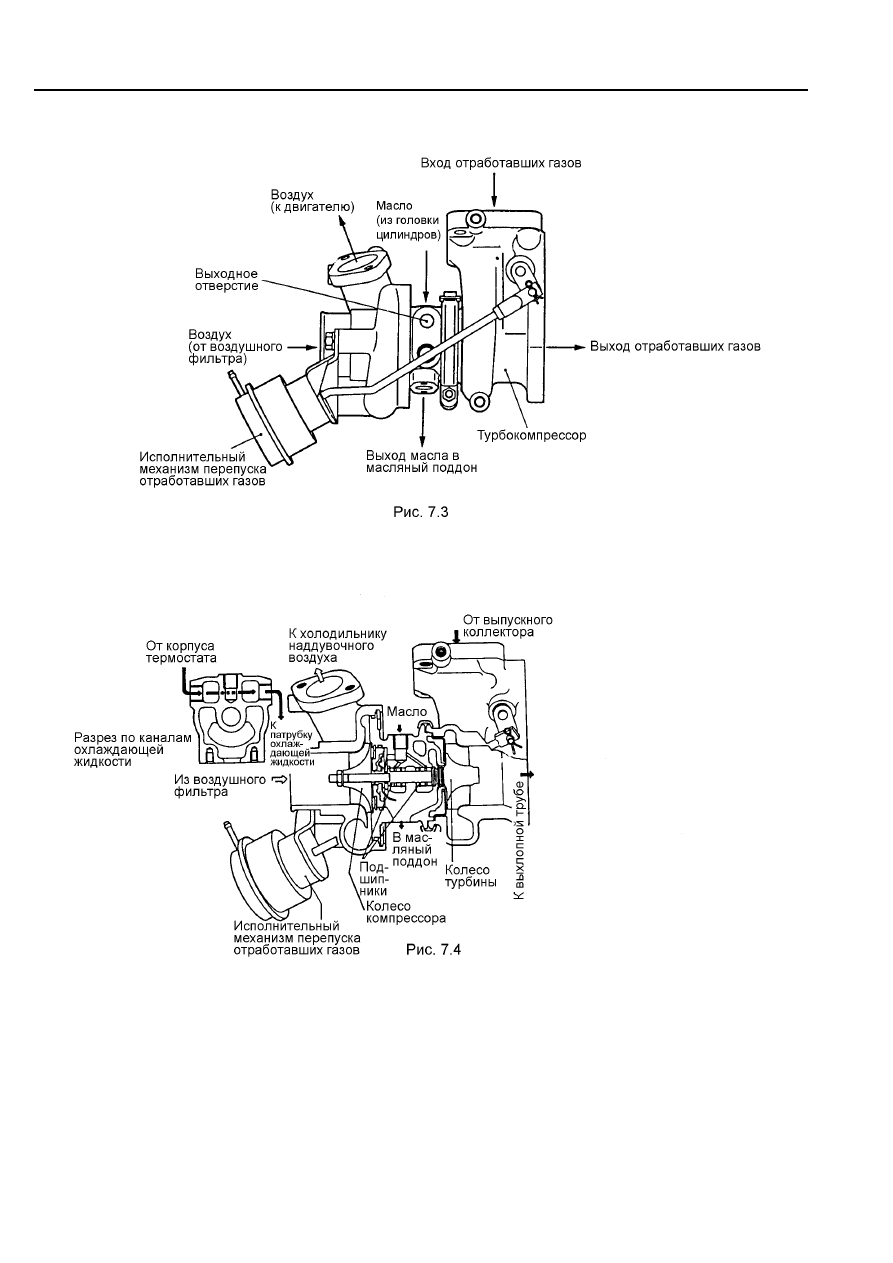

Устройство турбокомпрессора












 32





СИСТЕМА ТУРБОНАДДУВА

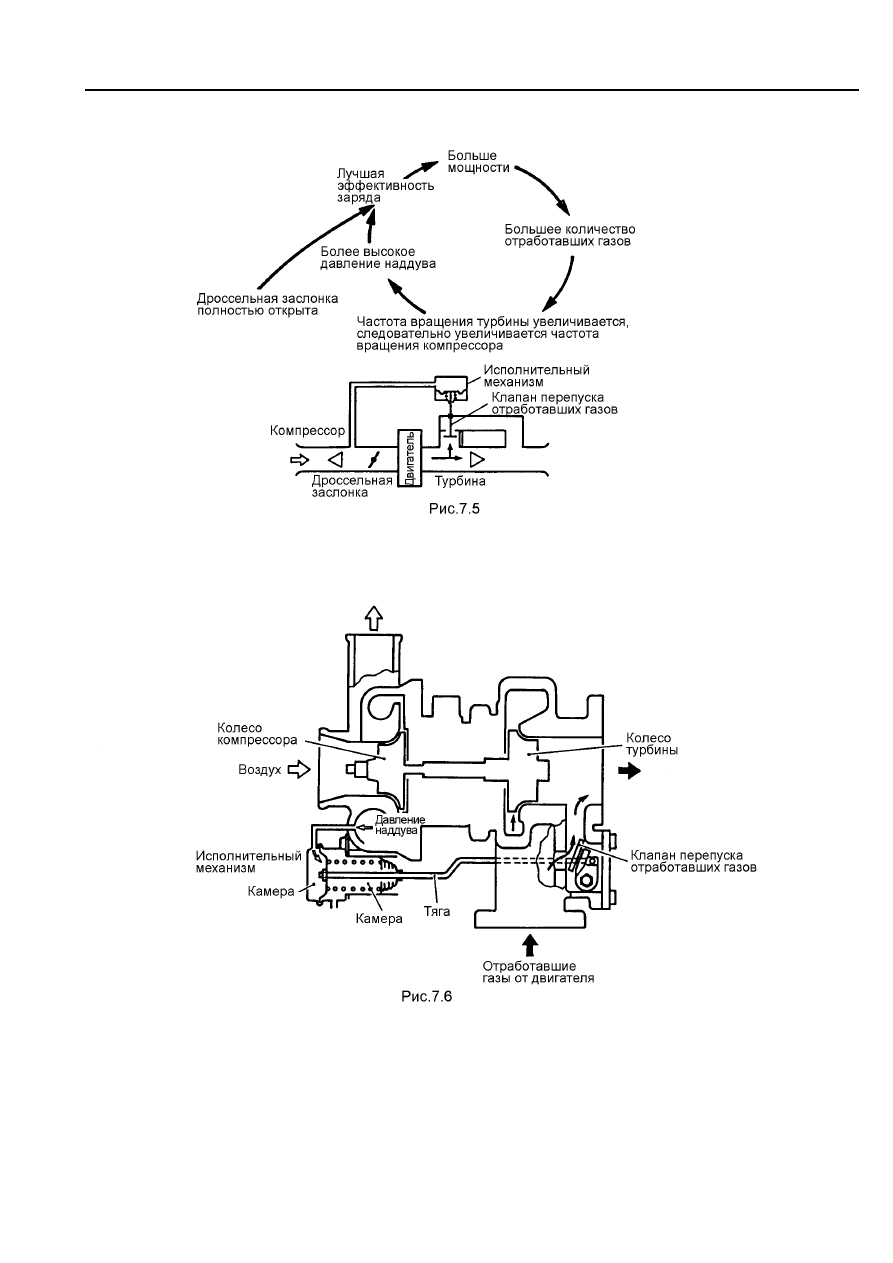

7.2. Управление давлением наддува





Клапан перепуска отработавших газов

Клапан перепуска отработавших газов открывается и закрывается исполнительным механизмом под дей-
ствием давления наддува. Это обеспечивает управление наддувом двигателя.




 33

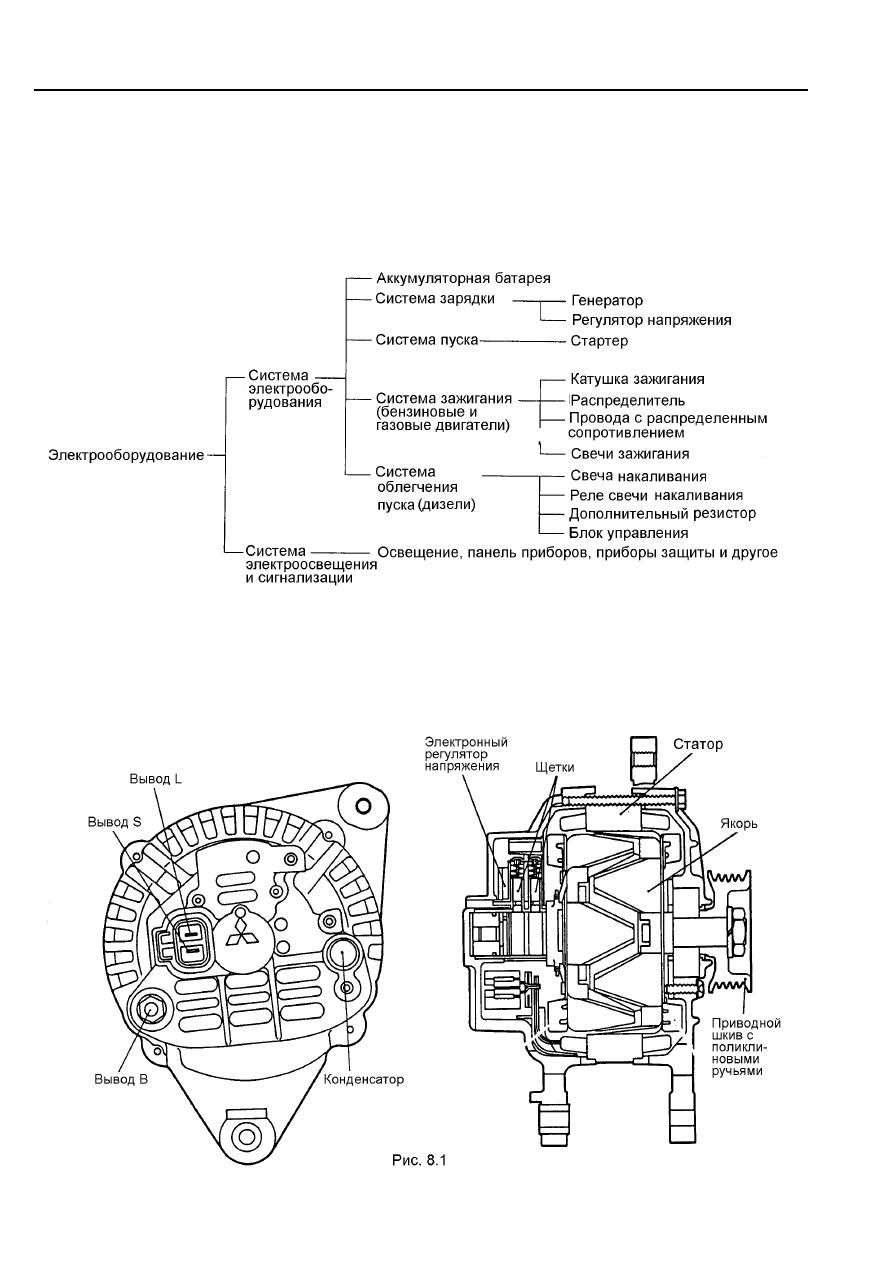

ГЛАВА 8. ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ



ГЛАВА 8. ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

Электрические системы автомобиля могут быть разделены на две большие группы: первая группа необ-
ходима для запуска двигателя, а вторая предназначена для обеспечения работы двигателя, безопасности
движения автомобиля, создания комфорта в автомобиле.
В первую группу входят аккумуляторная батарея, которая является источником энергии всех потребителей
электричества, система зажигания, поджигающая топливовоздушную смесь в цилиндрах двигателя, сис-
тема подзарядки аккумуляторной батареи, стартер запуска двигателя, система подогрева воздуха на впус-
ке перед его запуском (дизельный двигатель) и др.




8.1. Генератор

Поскольку рабочий диапазон частоты вращения двигателя широк, то для нормальной работы генератора
необходим регулятор напряжения. В принципе, вырабатываемое напряжение регулируется (с помощью
реле и резистора) током, подаваемым на ротор, что приводит к изменению магнитного потока, создавае-
мого ротором.




 34





ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

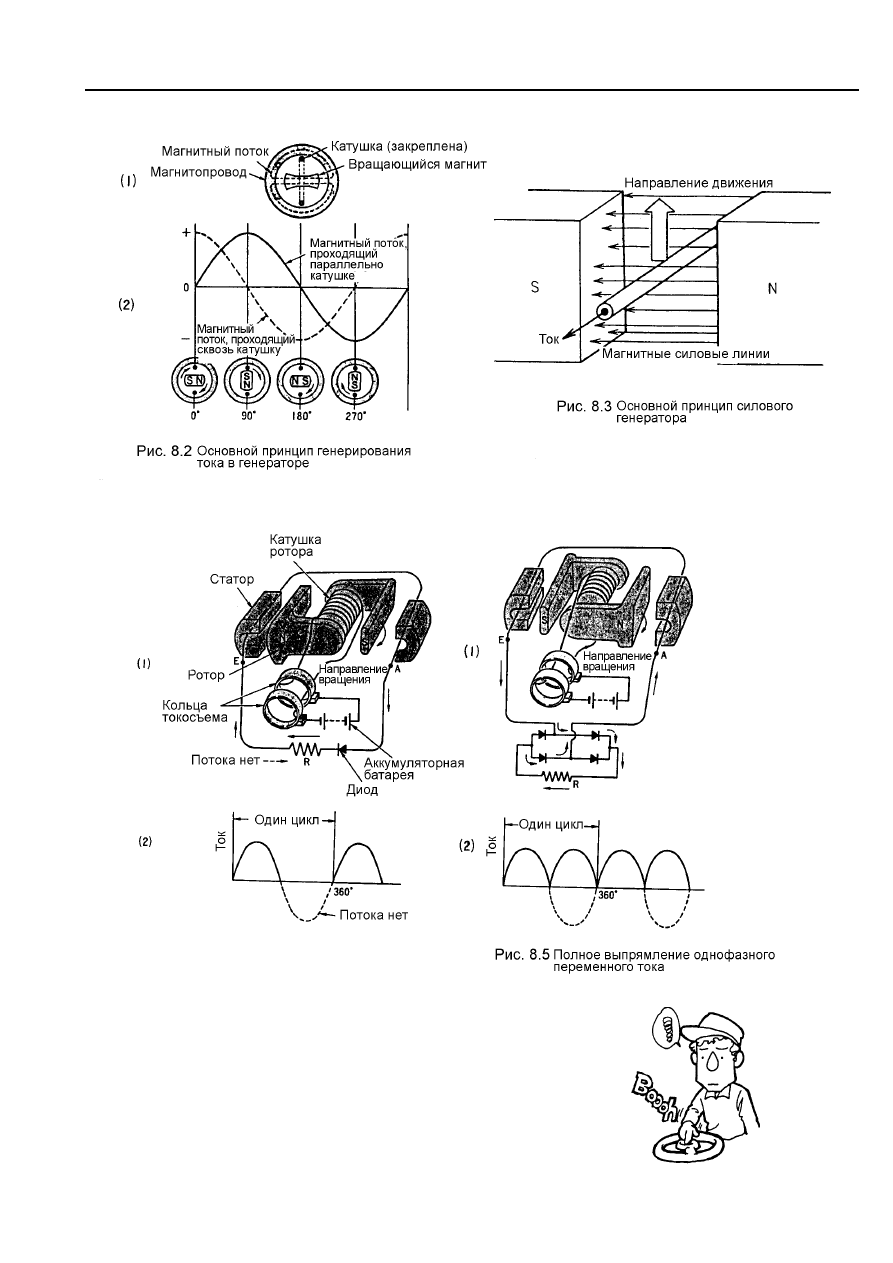

8.1.1. Основные принципы вырабатывания электроэнергии





8.1.2. Принцип работы выпрямителя переменного тока









 35



Рис. 8.4 Частичное выпрямление одно-
фазного переменного тока
