ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

1-11 Микро-ЭВМ

Микро-ЭВМ  состоит  из  трёх  элементов:  СPU (центральное
процессорное  устройство),  запоминающее  устройство  и
интерфейс (модуль ввода-вывода).

1-11-1 Микро-ЭВМ в системах управления

Рис.1-33Т



Использование микро-ЭВМ в качестве контроллера

В  системах,  включающих  в  себя  транзисторы,  малые  и  большие  интегральные  схемы  микро-ЭВМ
используется как контроллер. Типичным примером такого использования являются современные теле- и
радиоприёмники, а также другие домашние электрические и электронные устройства.



Использование микро-ЭВМ в качестве компьютера

При  этом  использовании  сделан  акцент  на  вычислительные  функции  микро-ЭВМ.  К  такой  категории
устройств относятся персональные компьютеры и текстовые процессоры.



Комбинированное использование микро-ЭВМ в качестве контроллера и компьютера.

Целью  использования  микро-ЭВМ  при  управлении  различными  устройствами  является  не  столько
упрощение, сколько оптимизация управления. В самом деле, микро-ЭВМ производит непрерывную оценку
постоянно  изменяющихся  условий  и  в  соответствии  с  ними  управляет  устройством.  Используемые  в
автомобиле микро-ЭВМ относятся именно к этой категории.

•  Пример использования
В  качестве  примера  практического  использования  микро-ЭВМ  на  автомобилях  далее  описывается
микропроцессорный блок управления впрыском топлива.
Микропроцессорный  блок  управления,  используя  микро-ЭВМ,  рассчитывает  оптимальную  величину
топливоподачи в двигатель.
Сигналы  различных  датчиков  поступают  через  модуль  ввода-вывода  и  обрабатываются  центральным
процессором  по  программе,  заложенной  в  постоянном  запоминающем  устройстве (ROM). Затем,  после
расчета величин  сигналов управления, они поступают в модуль ввода-вывода.
В  оперативном  запоминающем  устройстве (RAM), если  это  необходимо,  хранятся  данные  и  результаты
вычислений.




Рис.1-34Т

 15



Входные сигналы



Датчик расхода воздуха

расход поступающего в двигатель

воздуха

Датчик температуры воздуха на
впуске

температура воздуха на впуске

Датчик температуры
охлаждающей жидкости

температура охлаждающей

жидкости

Датчик положения дроссельной
заслонки

величина открытия дроссельной

заслонки

Датчик давления наддува

давление воздуха на впуске,

абсолютное давление во

впускном коллекторе

Датчик скорости автомобиля

скорость автомобиля

Датчик-выключатель дроссельной
заслонки

режим холостого хода

Переменный резистор

регулировка состава смеси на

холостом ходу

Выключатель в замке зажигания

сигнал режима пуска

Катушка зажигания

сигнал частоты вращения

коленчатого вала

Кислородный датчик

наличие кислорода в

отработавших газах



Выходные сигналы



Форсунка

цикловая подача топлива
















ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ



1-12 МУЛЬТИМЕТР

1-12-1 Измерение сопротивления

<Аналоговый мультиметр>

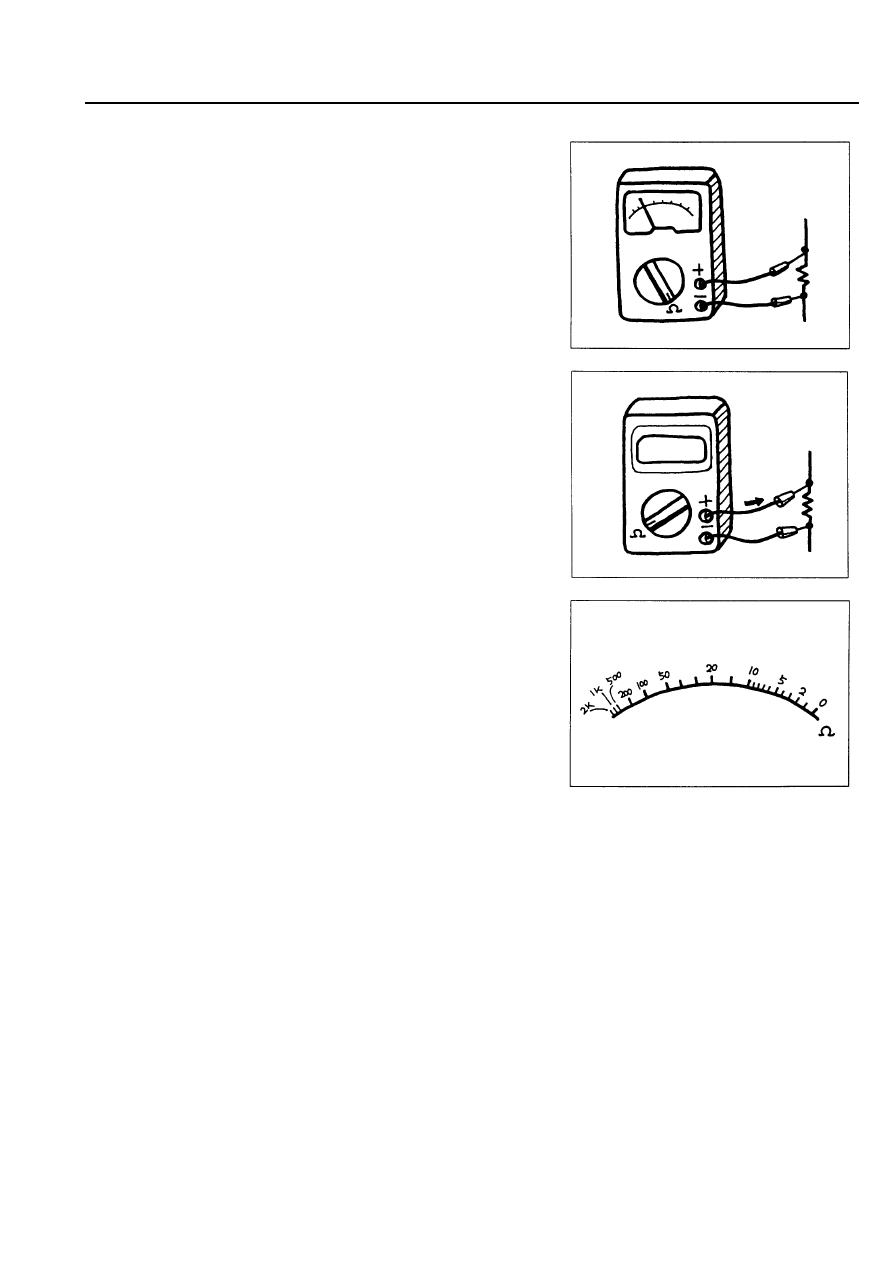

1)  Установите  переключатель  на  необходимый  диапазон

измерения сопротивления.

2)  Замкните  между  собой  красный  и  черный  измерительные

провода  и  установите  регулятор  “нуля”  омметра  в  такое
положение,  чтобы  стрелка  совместилась  с  нулевой
отметкой. (Если  при  помощи  регулятора  стрелка  не
устанавливается  на  нулевую  отметку,  замените  источник
питания омметра на новый).

3)  Подсоедините  измерительные  провода  к  резистору,

сопротивление которого необходимо измерить. (Рис. 1-35Т).

4)  Считайте  показания  прибора  по  отклонению  стрелки  на

шкале

Ω.

(Пример считывания показаний) - (Рис.1-37Т)
Диапазон х1: Непосредственно считайте показания
Диапазон х10:  Для  получения  действительного  значения
сопротивления умножьте показания на 10
Диапазон х100:  Для  получения  действительного  значения
сопротивления умножьте показания на 100

ВНИМАНИЕ
В большинстве мультиметров ток протекает от минусового
(-)  вывода  к  плюсовому (+) выводу  (во  внутренней  цепи
прибора).  При  проверке  полупроводников  обращайте
внимание на направление протекания тока.

<Цифровой мультиметр>
1)  Установите выключатель тестера в положение “Включено”
2)  Установите  переключатель  на  требуемый  диапазон

измерения сопротивления.

3)  Подсоедините  измерительные  провода  к  резистору,

сопротивление которого необходимо измерить. (Рис. 1-36Т).

4)  При  считывании  показаний  обратите  внимание  на

положение  точки,  разделяющей  целую  и  дробную  части
десятичного числа.



Рис.1-35Т

Рис.1-36Т



Рис.1-37Т

 16





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

1-12-2 Измерение напряжения постоянного тока

<Аналоговый мультиметр>

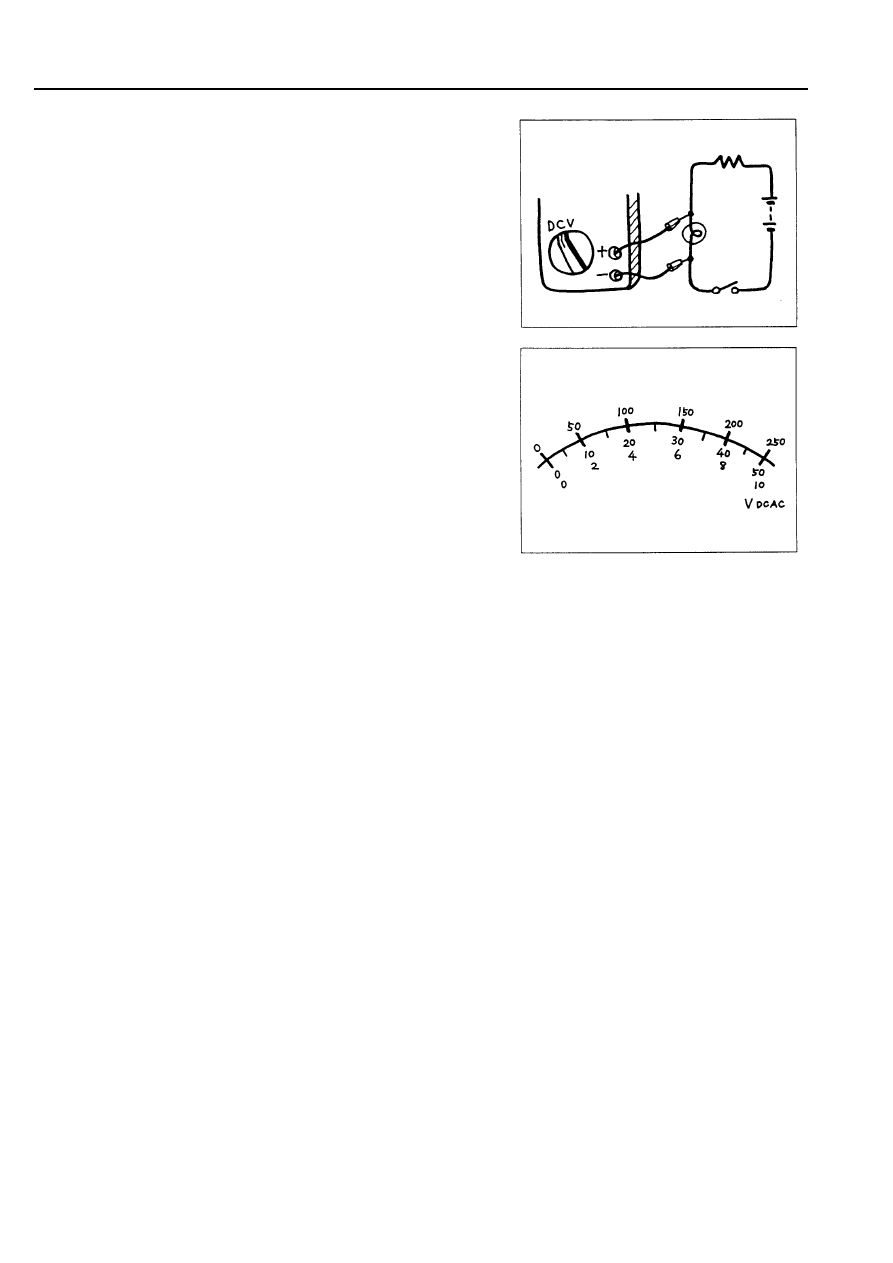

1)  Установите  переключатель  на  необходимый  диапазон

измерения напряжения постоянного тока (DC, V).

2)  Подключите  тестер  параллельно  цепи,  в  которой

производится измерение. (Рис.1-38Т).

3)  Считайте  показания  прибора  по  отклонению  стрелки  на

шкале напряжения постоянного тока.

(Пример считывания показаний) - (Рис.1-39Т)
Диапазон 1000В:  Для  получения  действительного  значения
напряжения умножьте показания по шкале 0-10 на 100.
Диапазон 500В:  Для  получения  действительного  значения
напряжения умножьте показания по шкале 0-50 на 10.
Диапазон 250В:  Непосредственно  считайте  показания  на
шкале 0-250
Диапазон 50В:  Непосредственно  считайте  показания  на
шкале 0-50
Диапазон 10В:  Непосредственно  считайте  показания  на
шкале 0-10
Диапазон 2,5В:  Для  получения  действительного  значения
напряжения умножьте показания по шкале 0-250 на 0,01.
Диапазон 0,25В:  Для  получения  действительного  значения
напряжения умножьте показания по шкале 0-250 на 0,001.

<Цифровой мультиметр>
1)  Установите выключатель тестера в положение “Включено”
2)  Установите  переключатель  на  требуемый  диапазон

измерения постоянного напряжения (DC, V).

3)  Подключите  тестер  параллельно  цепи,  в  которой

производится измерение. (Рис.1-38Т).

4)  При  считывании  показаний  обратите  внимание  на

положение  точки,  разделяющей  целую  и  дробную  части
десятичного числа.



Рис.1-38Т

Рис.1-39Т

 17





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

1-12-3 Измерение падения напряжения

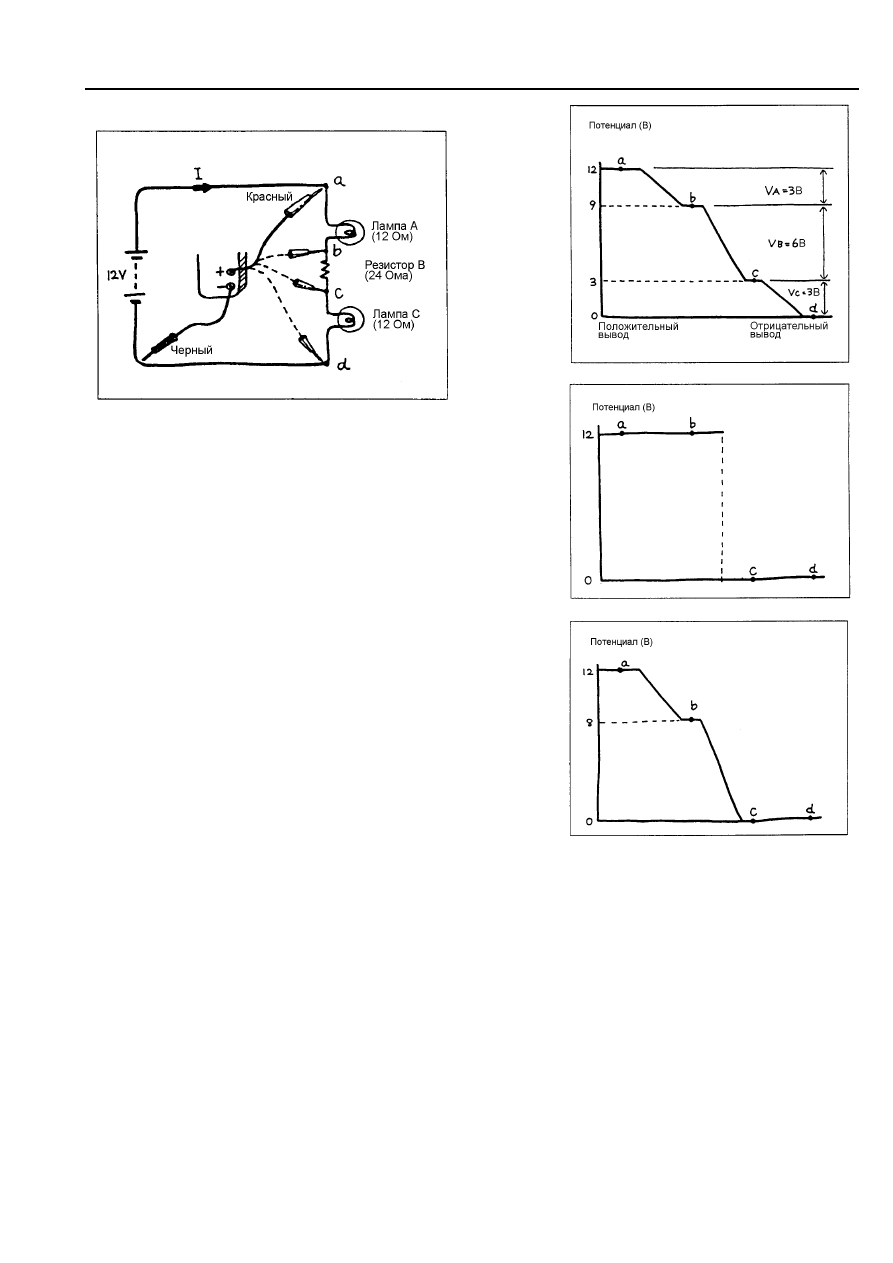

Рис.1-40Т
При  протекании  электрического  тока  через  резистор  на  нем
появляется разность потенциалов (падение напряжения).
Иными  словами,  при  протекании  тока  от  точки  а  на  Рис.1-40Т
через  точки b, с  до  точки d напряжение  постепенно  падает
вследствие  наличия  сопротивлений  в  цепи.  Так  как  общее
сопротивление

в

цепи

составляет 48

Ом

=(12 Ом+24 Ом+12 Ом), ток равен 0,25 А.
Возникающие  на  лампах  и  резисторе  падения  напряжений
приведены ниже.
Лампа А..................12 Ом x 0,25 А=3 В (V

a

)

Резистор В..............24 Ом x 0,25 А=6 В (V

b

)

Лампа С..................12 Ом x 0,25 А=3 В (V

c

)

Если  измерить  напряжения  мультиметром,  как  показано  на
Рис.1-40Т,  то  можно  построить  потенциальную  диаграмму,
приведённую на Рис.1-41Т.
Если  разорвать  цепь  в  точке b, диаграмма  примет  вид,
показанный на Рис.1-42Т.
Если  замкнуть  цепь  в  точке  с,  диаграмма  примет  вид,
показанный на Рис.1-43Т.




Рис.1-41Т



Рис.1-42Т



Рис.1-43Т
