ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ



Рис.1-6Т

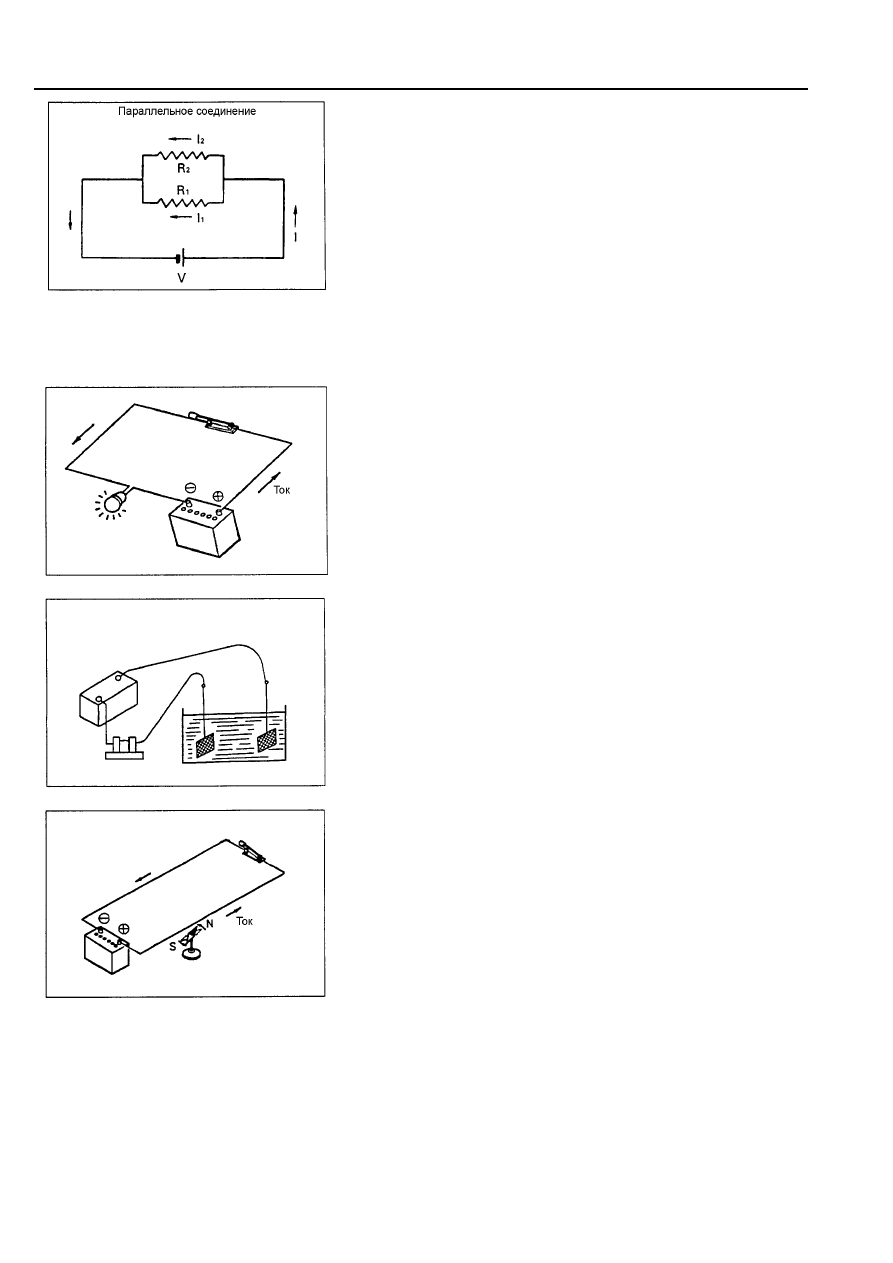

На  помещенном  слева  рисунке  показан  пример  параллельного
соединения,  при  котором  ток  источника  электрического
напряжения I делится  на  токи  I

1

  и  I

2

,  проходящие

соответственно  через  резисторы  R

1

  и  R

2

.  Таким  образом,  ток

I = I

1

 + I

2

. Обозначим полное сопротивление цепи как R. Тогда

по закону Ома мы получим:

V/R=V/R

1

+V/R

2

Следовательно,    1/R=1/R

1

+1/R

2

Иными  словами,  при  параллельном  соединении  проводников
обратная величина полного сопротивления электрической цепи
равно сумме обратных величин сопротивлений всех входящих в
эту цепь элементов.
Выполнив преобразование, получим:
R=R

1

R

2

/(R

1

+R

2

)

Автомобильная

электропроводка

представляет

собой

параллельные соединения проводников.

1-7 Три физико-химических явления
возникающих при протекании
электрического тока

При  протекании  электрического  тока  по  проводнику  он
вызывает тепловой, химический и магнитный эффекты.
В  электрических  системах  автомобиля  используются  все
указанные эффекты.
(1)  Тепловой эффект электрического тока


Когда  ток  протекает  по  нити  накаливания  электрической
лампы, она разогревается и излучает световой поток.



Тепловое  излучение  электрического  тока  используется
также  в  свечах  накаливания  дизельного  двигателя,  в
различных подогревателях и т.п. устройствах.

(2)  Электрохимический эффект электрического тока


Если  две  электропроводящие  пластины,  подключенные  к
различным  полюсам  источника  тока,  погрузить  в  раствор
соли  или  серной  кислоты,  через  электролит  будет
проходить  электрический  ток.  Обычно  электрохимические
процессы сопровождаются газовыделением на поверхности
пластин.



Электрохимические

процессы

применяются

в

аккумуляторных  батареях  и  при  электрохимическом
покрытии изделий.



Рис.1-7Т



Рис.1-8Т



Рис.1-9Т

(3)  Магнитный эффект электрического тока


Если проводник, по которому протекает электрический ток,
расположить  параллельно  вблизи  намагниченной  стрелки,
то  она  будет  отклоняться  относительного  своего
первоначального положения.



Это  происходит  по  причине  того,  что  вокруг  проводника
создаются

силовые

магнитные

линии,

которые

воздействуют на магнитную стрелку.



 3





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

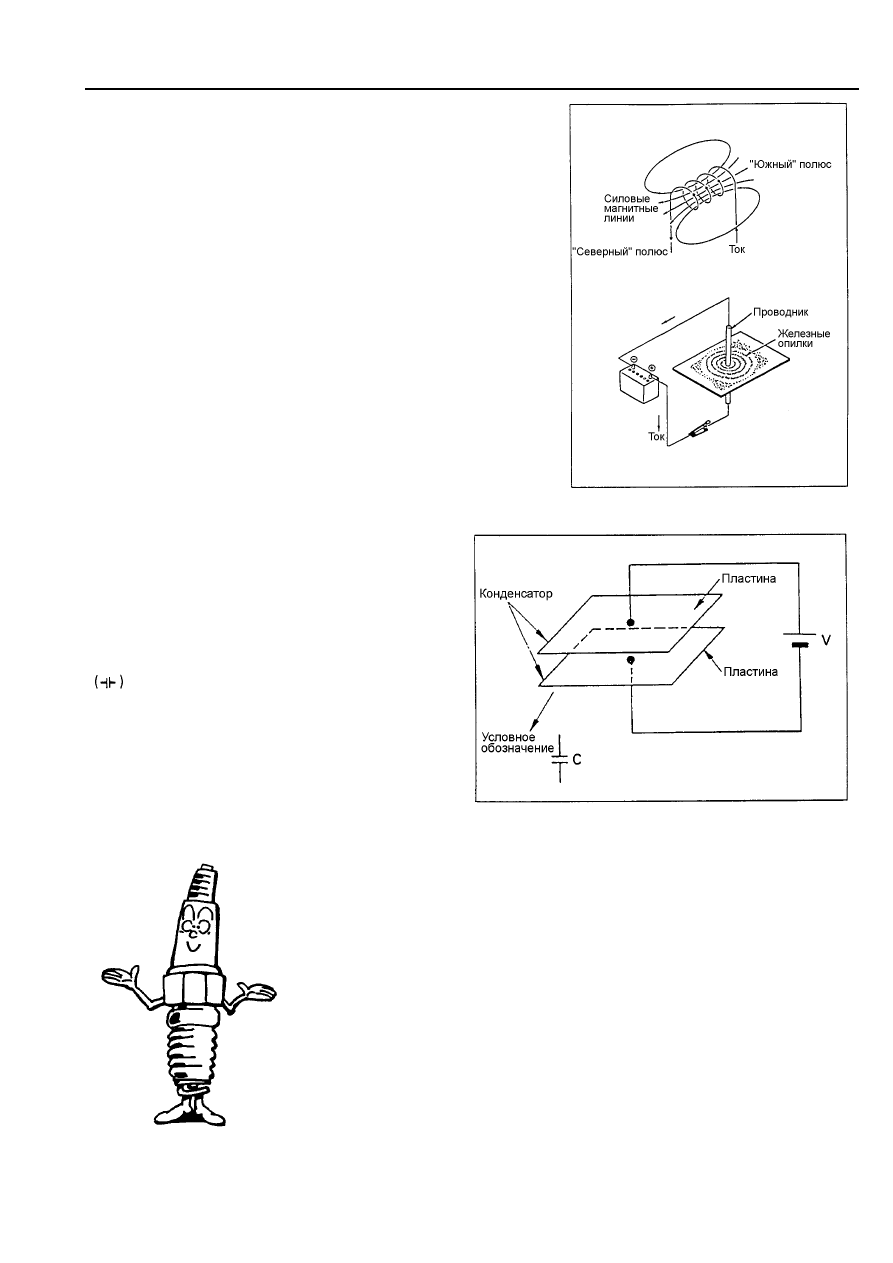

1-8 Катушки

При  протекании  электрического  тока  по  замкнутому  контуру  в
направлении, показанном стрелкой на рисунке справа (нижний),
вокруг  проводника  образуются  магнитные  силовые  линии,
обозначенные пунктиром.
Если же ток протекает по проводнику свёрнутому в катушку, как
показано  на  рисунке  справа  (верхний),  магнитные  силовые
линии  создаваемые  каждым  витком  суммируются,  а  торцы
катушки  приобретают  свойства  соответственно  "северного"  и
"южного" магнитных  полюсов. Направление  магнитных  силовых
линий в катушке показано на рисунке сплошными линиями.




Рис.1-10Т



1-9 Конденсатор

Когда  две  плоские  пластины  расположены
параллельно  вблизи  друг  от  друга,  и  к  каждой  из
них

приложено

постоянное

напряжение

противоположной  полярности,  между  пластинами
накапливается электрический заряд. Эти пластины
образуют устройство, называемое конденсатором.
Он  обозначается  сокращением  "С"  или  символом

.

Количество

электричества,

накопленное

в

конденсаторе,

называется

электрической

ёмкостью и измеряется в фарадах (Ф).





Рис.1-11Т



 4





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ





Рис.1-12Т

1-10 Полупроводники

Материалы,  пропускающие  электрический  ток,  называют
проводниками,  а  материалы  его  не  пропускающие,  называют
изоляторами.  Материалы,  обладающие  промежуточными
свойствами  между  проводниками  и  изоляторами,  называют
полупроводниками.  Полупроводниковые  элементы  находят
широкое  применение  в  электронных  системах.  Их  свойства,
характеристики и другие особенности описаны ниже.

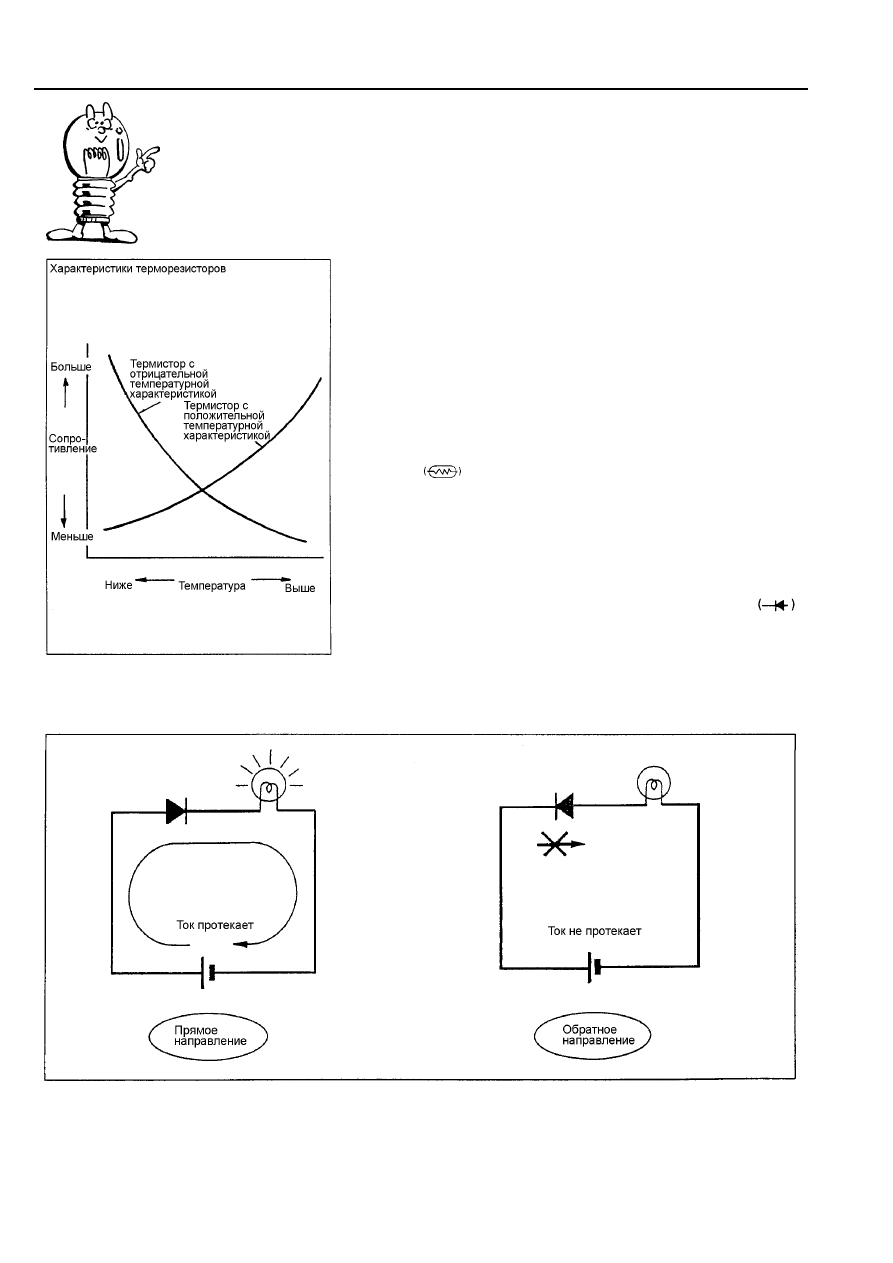

1-10-1 Терморезистор

У

проводников,

таких

как

металлы,

сопротивление

увеличивается  по  мере  роста  температуры.  А  сопротивление
полупроводников,  как  правило,  уменьшается  при  повышении
температуры.  Элемент,  выполненный  из  материала  с
существенной  зависимостью  сопротивления  от  температуры,
называют

терморезистором.

В

большинстве

случаев

терморезисторы  обладают  отрицательным  температурным
коэффициентом  сопротивления.  Они  применяются  в  схемах
измерения температуры, схемах температурной компенсации и
т.п.
На  электрических  схемах  терморезистор  обозначается
символом

.

Терморезистор,  сопротивление  которого  повышается  по  мере
роста

температуры,

называется

терморезистором

с

положительной

температурной

характеристикой

(или

терморезистором

с

положительным

температурным

коэффициентом сопротивления).

1-10-2 Диоды

Диод  (сокращение - Д),  обозначаемый  символом

,

представляет собой полупроводниковый элемент, проводящий
ток  только  в  одном  направлении.  Направление,  при  котором
ток проходит через диод, называется прямым, а направление,
при котором ток через него не проходит, называется обратным.




Рис. 1-13Т

 5





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

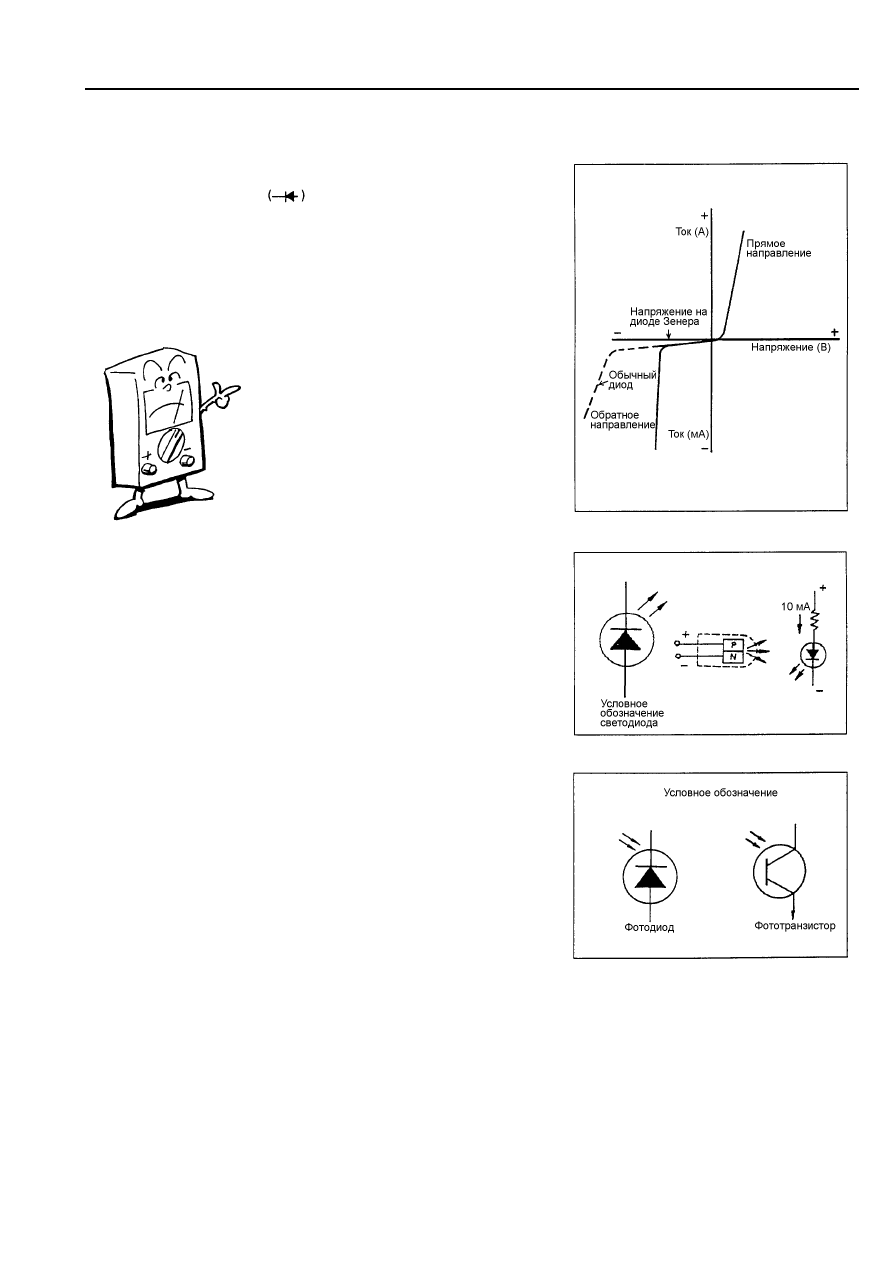

1-10-3 Диод Зенера (стабилитрон)

Диод, сохраняющий характеристику обычного диода при прямом
направлении  тока,  но  пропускающий  ток  в  обратном
направлении  при  определенных  условиях,  называется  диодом
Зенера  (стабилитроном).  На  электрических  схемах  такой  диод
обозначается символом

.



Как показано на рисунке, при прямом направлении тока он имеет
такую  же  характеристику,  как  и  обычный  диод,  однако  при
обратном  направлении  тока,  при  достижении  определенного
значения  напряжения  (напряжения  стабилизации)  такой  диод
резко  изменяет  свою  характеристику  и  начинает  проводить  ток.
Благодаря  этой  особенности  такой  диод  используется  в
основном в электрических схемах стабилизации напряжения.



1-10-4 Другие типы диодов



Светодиод (LED)

Диоды,

излучающие

световой

поток

при

протекании

электрического  тока  в  прямом  направлении,  называются
светодиодами  (сокращённо LED -- англоязычное  наименование
Light Emitting Diode).
Различные виды светодиодов, создают излучение как в видимой
области спектра, так и в невидимой (инфракрасное и т.п.).
Если к светодиоду приложено напряжение обратной полярности,
то  он  действует  как  выключатель,  прерывая  ток,  и  вследствие
этого световой поток не излучается.
Светодиоды  широко  используются  в  качестве  элементов
световой индикации и т.п.
При  приложении  напряжения  к PN-переходу  в  прямом
направлении,

светодиод

непосредственно

преобразует

электрический  ток  в  световую  энергию.  Для  излучения  света
светодиоду необходим ток около 10 мА.



В  отличие  от  светодиода,  фотодиод  пропускает  ток  в
обратном  направлении  при  воздействии  на  него  светового
потока.

Фототранзистор выполняет ту же функцию, что и фотодиод.
Фотодиоды  и  фототранзисторы  используются  в  качестве
светоприёмников оптических систем связи и т.п.


Рис.1-14Т




Рис.1-15Т




Рис.1-16Т
