2. Осевой зазор распределительных шестерен



Если измеренная величина превышает предельно допустимое
значение по техническим условиям, то замените дефектную
деталь.

Номинальное значение:

Правый, левый уравновешивающий вал0,09 – 0,24

мм

Промежуточная шестерня-звездочка в сборе0,05 – 0,20

мм

Левая промежуточная шестерня в сборе0,05 – 0,20 мм

Предельно допустимое значение:

Правый, левый уравновешивающий вал ....0,3 мм







(3) Основные операции по снятию

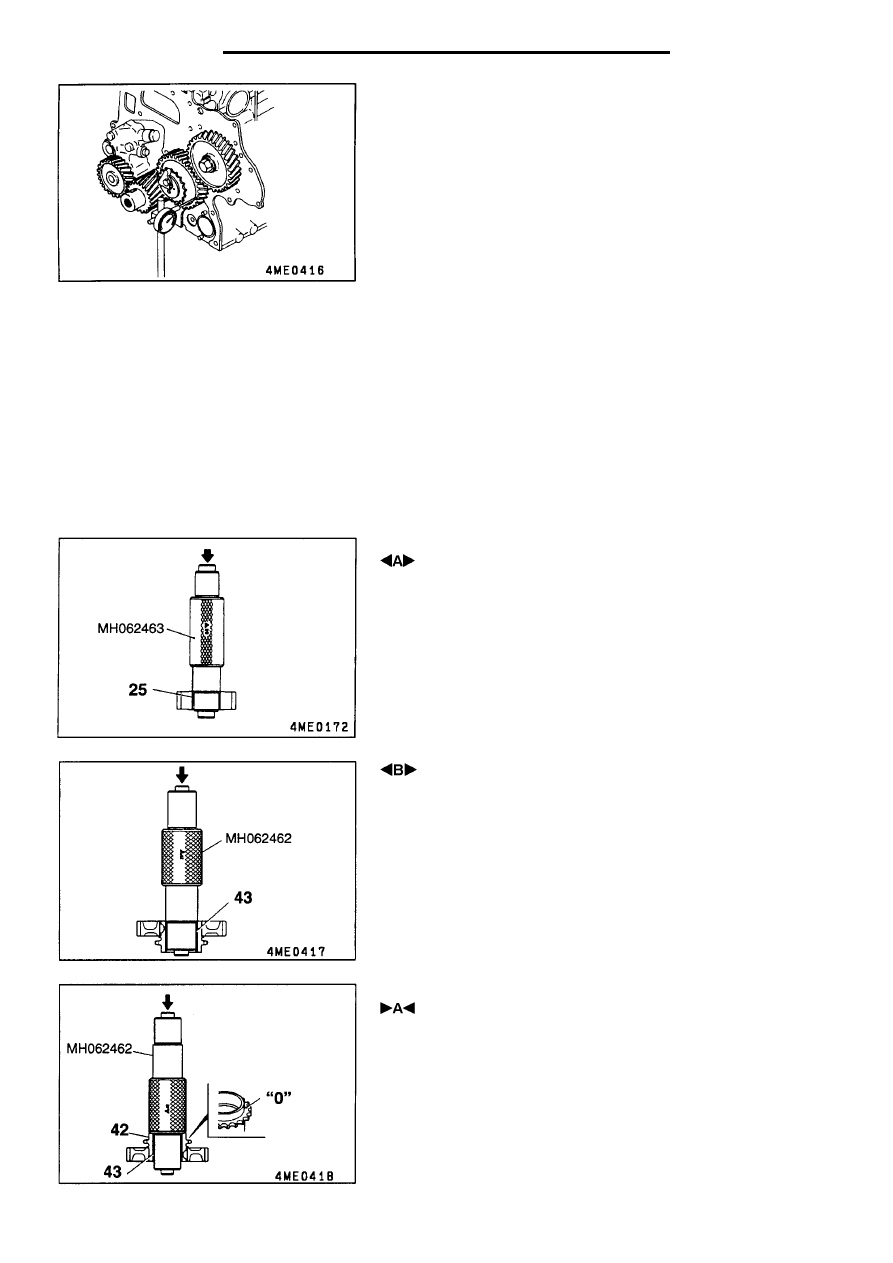

 Снятие втулки левой промежуточной шестерни

Используя специальный инструмент, спрессуйте втулку промежу-
точной шестерни 25.



 Снятие втулки блока промежуточной шестерни-

звездочки

Используя специальный инструмент, спрессуйте втулку промежу-
точной звездочки 43.



(4) Основные операции по установке

 Установка втулки блока промежуточной шестерни-

звездочки

Запрессуйте втулку 43 промежуточной звездочки в блок промежу-
точной шестерни-звездочки 42 со стороны, имеющей установочную
метку “0”.




144

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



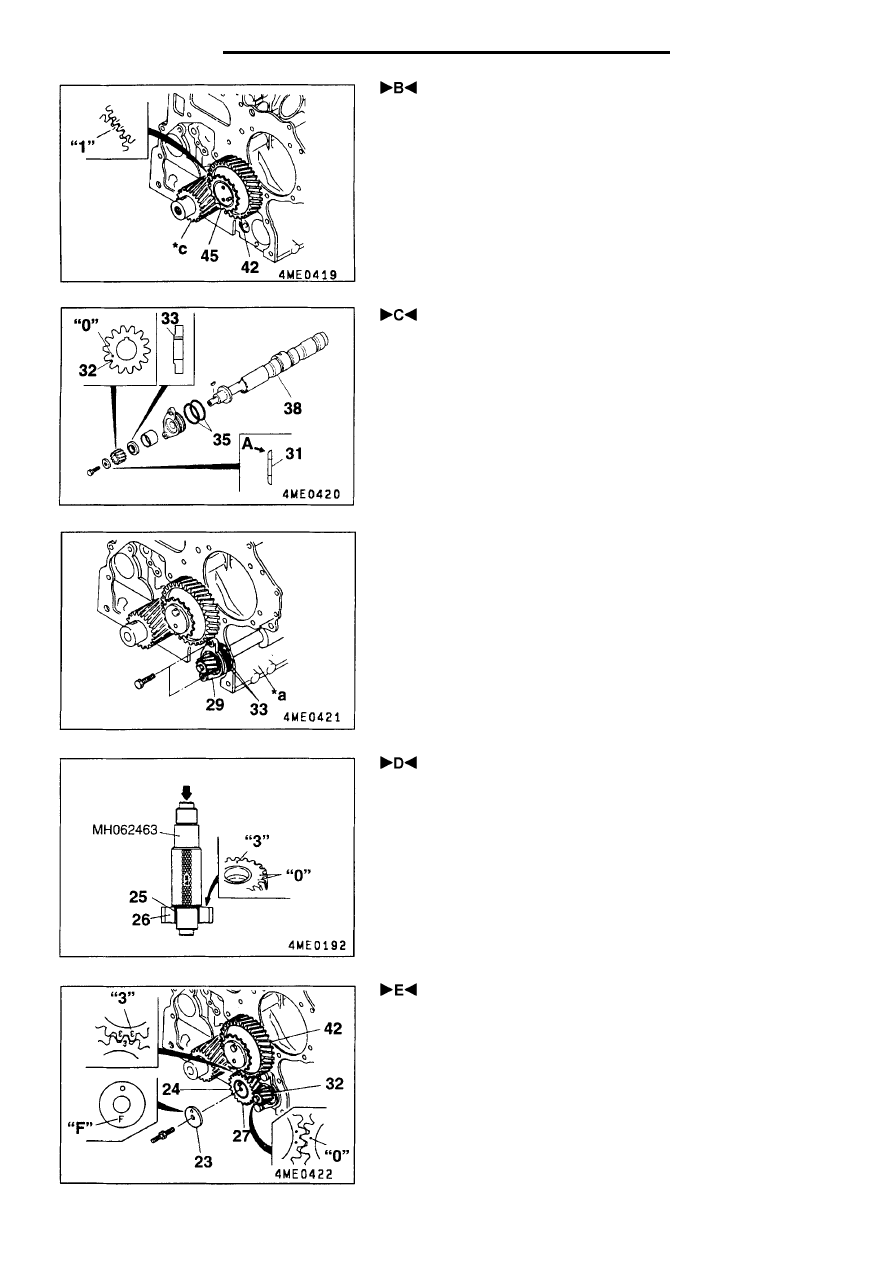

 Установка блока промежуточной шестерни-

звездочки в сборе



Установите блок промежуточной шестерни-звездочки 42 на ось 45
блока промежуточной шестерни-звездочки, совместив метку “1” на
блоке промежуточной шестерни-звездочки с соответствующей мет
кой на шестерне *с привода коленчатого вала.

-



 Установка левого уравновешивающего вала в сборе



(1)  Установите детали, показанные на рисунке на левый уравно

вешивающий вал 38.
Убедитесь, что шайба 31 и упорная шайба 33 установлены пра
вильно, в направлении, показанном на рисунке. Установите
шестерню 32 левого уравновешивающего вала так, чтобы метка
“0” на шестерне была направлена наружу.

-

-



А: Сторона с фаской



(2)  Вставьте левый уравновешивающий вал 29 в сборе в блок ци

линдров в сборе *а и расположите вал так, чтобы отверстие в
упорной пластине было совмещено с направляющим штифтом
блока цилиндров.

-

1.  Не поворачивайте левый уравновешивающий вал в

сборе 29 при установке его в блок цилиндров *а. Это
может вызвать сдвиг кольцевой прокладки 35 со
своего посадочного места.

-
-

Внимание

2.  Будьте осторожны при установке левого уравнове

шивающего вала в сборе 29, не повредите внутрен
нюю поверхность втулки уравновешивающего вала в
блоке цилиндров



 Установка втулки левой промежуточной шестерни



Запрессуйте втулку 25 в левую промежуточную шестерню 26 со
стороны, имеющей установочные метки “3” и “0”.


 Установка левой промежуточной шестерни в сборе

-

-

-

-

-





(1)  Установите левую промежуточную шестерню 24 на ось проме

жуточной шестерни 27. При установке совместите установоч
ные метки “3” и “0” на промежуточной шестерне с соответст
вующими установочными метками на блоке промежуточной
шестерни-звездочки в сборе 42 и на шестерне 32 левого урав
новешивающего вала.

(2)  Затем установите ограничительную шайбу 23 на левую проме

жуточную шестерню в сборе так, чтобы метка “F” на лицевой
стороне шайбы была обращена наружу.



145

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

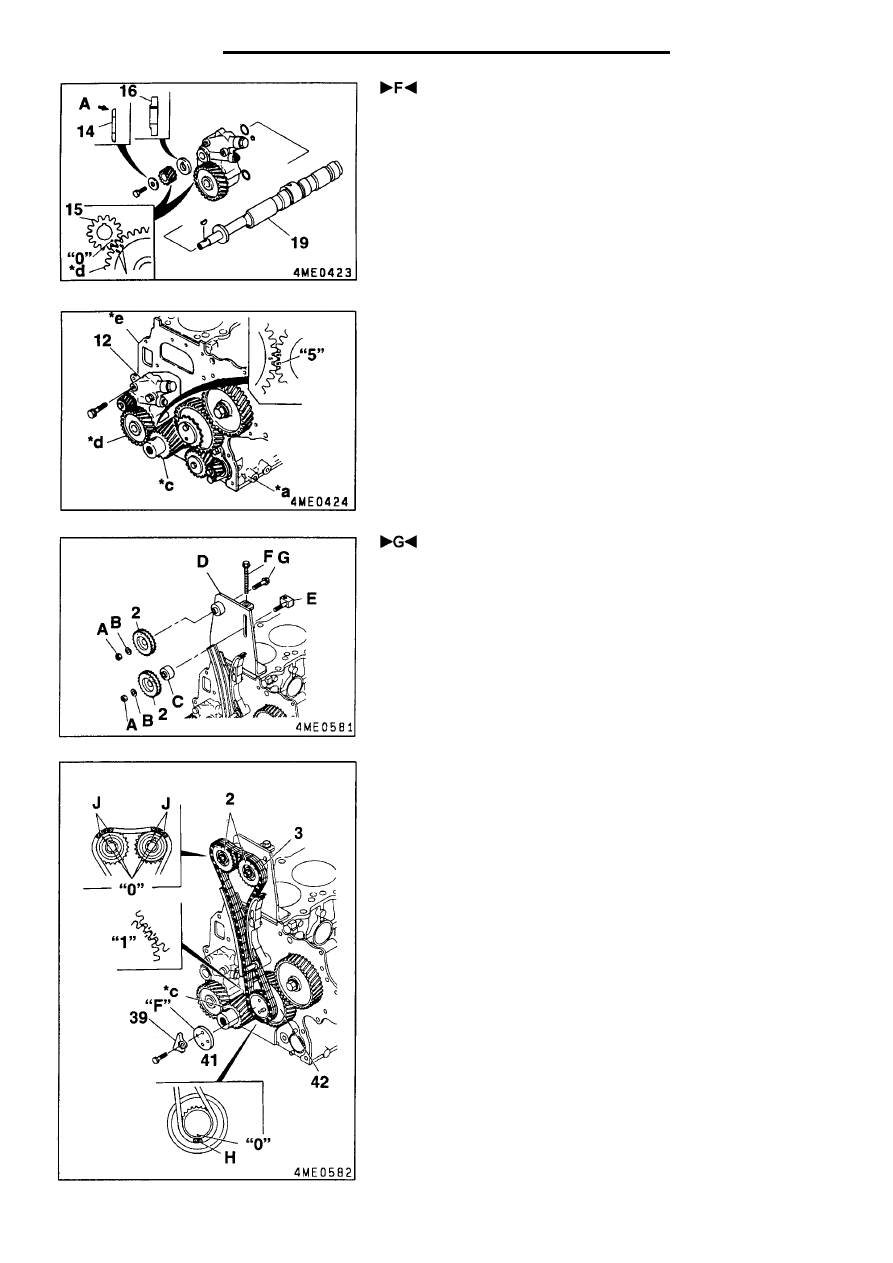

 Установка правого уравновешивающего вала в  бо-

с

(1)

казанные на рисунке, на правый уравно-



ая

тановочной мет-

d масляного насоса.

А: Сторона с фаской





ре

Установите детали, по
вешивающий вал 19.
Убедитесь, что шайба 14 и упорная шайба 16 установлены
в направлении, показанном на рисунке, и установите шестерню
15 правого уравновешивающего вала так, чтобы установочн
метка “0” на шестерне была совмещена с ус
кой “6” на шестерне *



(2)  Вставьте правый уравновешивающий вал 12 в сборе в блок

цилиндров в сборе, совместив установочную метку “5” на шес
терне *d масляного насоса с соответствующей меткой на шес
терне *с коленчатого вала. Расположите корпус масляного на
соса так, чтобы отверстие в корпусе насоса было совмещено с
направляющим штифтом блока цилиндров в сборе.

-

-

-

-

Внимание

Будьте осторожны при установке правого уравновешиваю
щего вала в сборе, не повредите внутреннюю поверхность
втулки уравновешивающего вала в блоке цилиндров.

(3)  После того, как все распределительные шестерни установле-

ны на свои места, проверьте плавность вращения всех вра-



 Установка цепи привода ГРМ



(1)  Закрепите звездочку 2 распределительного вала с помощью

специального приспособления.



Составные части специального приспособления МН 063490 –
Набор деталей держателя звездочки распределительного ва
ла.

-

В:  Шайба

А:  Гайка

С:  Проставка
D:  Регулировочная пластина
Е:  Узел болт-гайка для крепления звездочки
G:  Регулировочный болт



(2)  Проверьте, что установочная метка “1” на блоке промежуточ-

ной шестерни-звездочки 42 совмещена с соответствующей
меткой на шестерне *с коленчатого вала.

(3)  Совместите установочную метку “0” на блоке промежуточной

шестерни-звездочки 42 с соответствующей меткой на пластине
звена Н цепи привода ГРМ 3.



Внимание



На цепи привода ГРМ 3 установочных метки расположены
в двух местах: одна светло-белая пластина звена Н в од-
ном месте и пара светло-белых пластин звена J в другом.

(4)  Наденьте цепь привода ГРМ 3 на звездочки 2 распределитель-

ных валов, совместив установочную метку “0” на звездочках
распределительных валов с соответствующей меткой на пла-
стине J цепи привода ГРМ.

(5)  После установки цепи привода ГРМ 3 закрепите ограничитель-

ную шайбу 41 промежуточной шестерни так, чтобы метка “F” на
ней была обращена наружу.
