Рис. 4.63.



Рис. 4.64.





Проверка
1) Чехлы

•  Поиск  трещин  и  других

повреждений.

2) Рулевая тяга

•  Проверка

отсутствия

деформаций изгиба.

3) Опора

•  Контроль  неравномерного

износа.

4) Корпус клапана

•  Проверка

отсутствия

износа

и

других

повреждений.

•  Отсутствие

закупорки

каналов,

по

которым

движется жидкость.

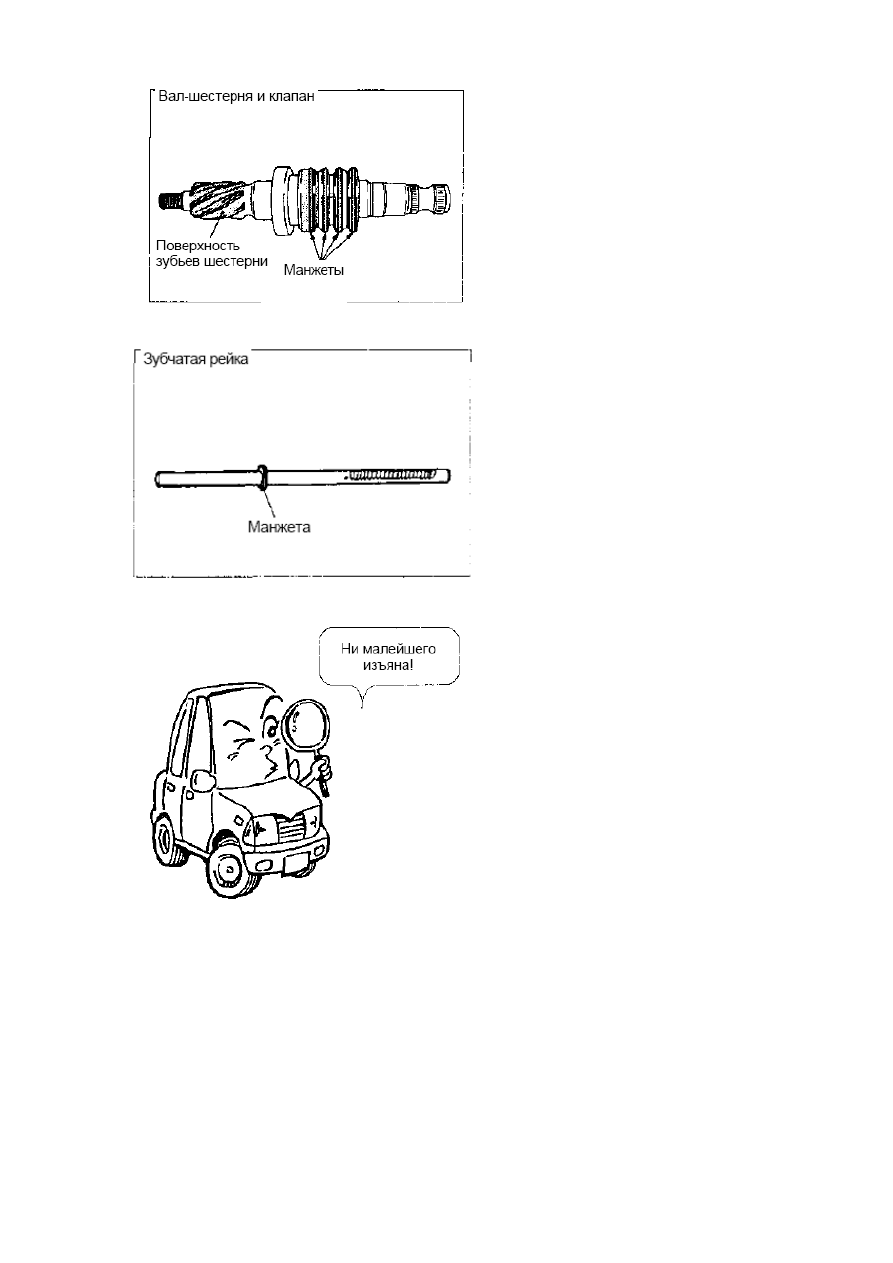

5) Вал-шестерня в сборе с клапаном

•  Проверка  поверхности  зубьев

(износ и другие повреждения).

•  Проверка  манжет  (износ  и

другие повреждения).

6)  Верхний  и  нижний  подшипники,
игольчатый подшипник

•  Проверка

отсутствия

ненормальных

шумов

и

плавности работы.

•  Проверка люфтов.

•  Проверка

положения

игольчатого  подшипника  (может
сместиться).

7) Втулка рейки

•  Неравномерность

износа,

повреждения.

8) Зубчатая рейка

•  Проверка  поверхности  зубьев

(износ и другие повреждения).

•  Проверка  манжет  (износ  и

другие повреждения).

•  Проверка  отсутствия  изгиба  и

неравномерного износа.

9) Картер рулевого механизма

•

Поиск  повреждений  внутренней
поверхности цилиндра.







•

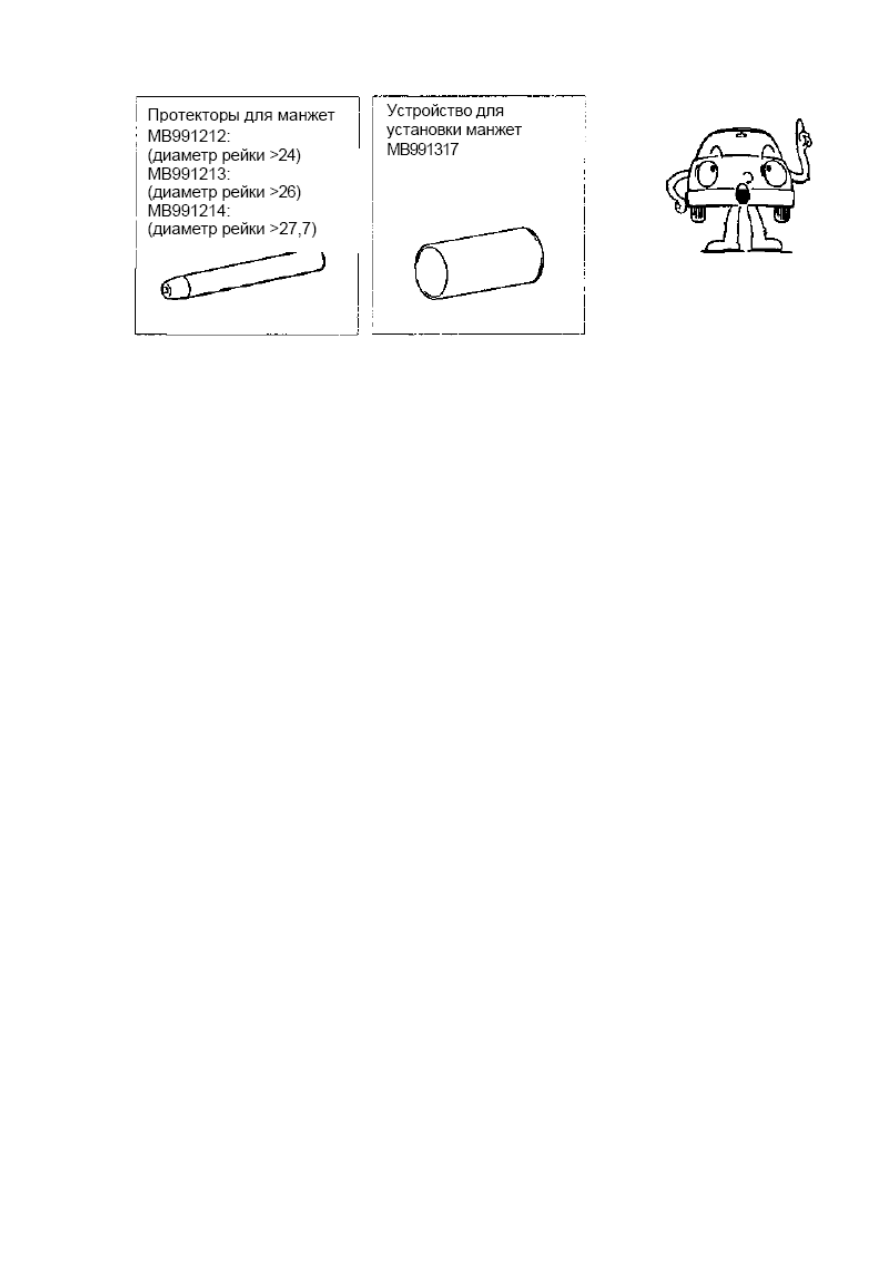

При сборке пользуйтесь специальным инструментом для обжима и
установки манжет. Без него вы рискуете повредить манжеты.







99

Рис. 4.65.











































100

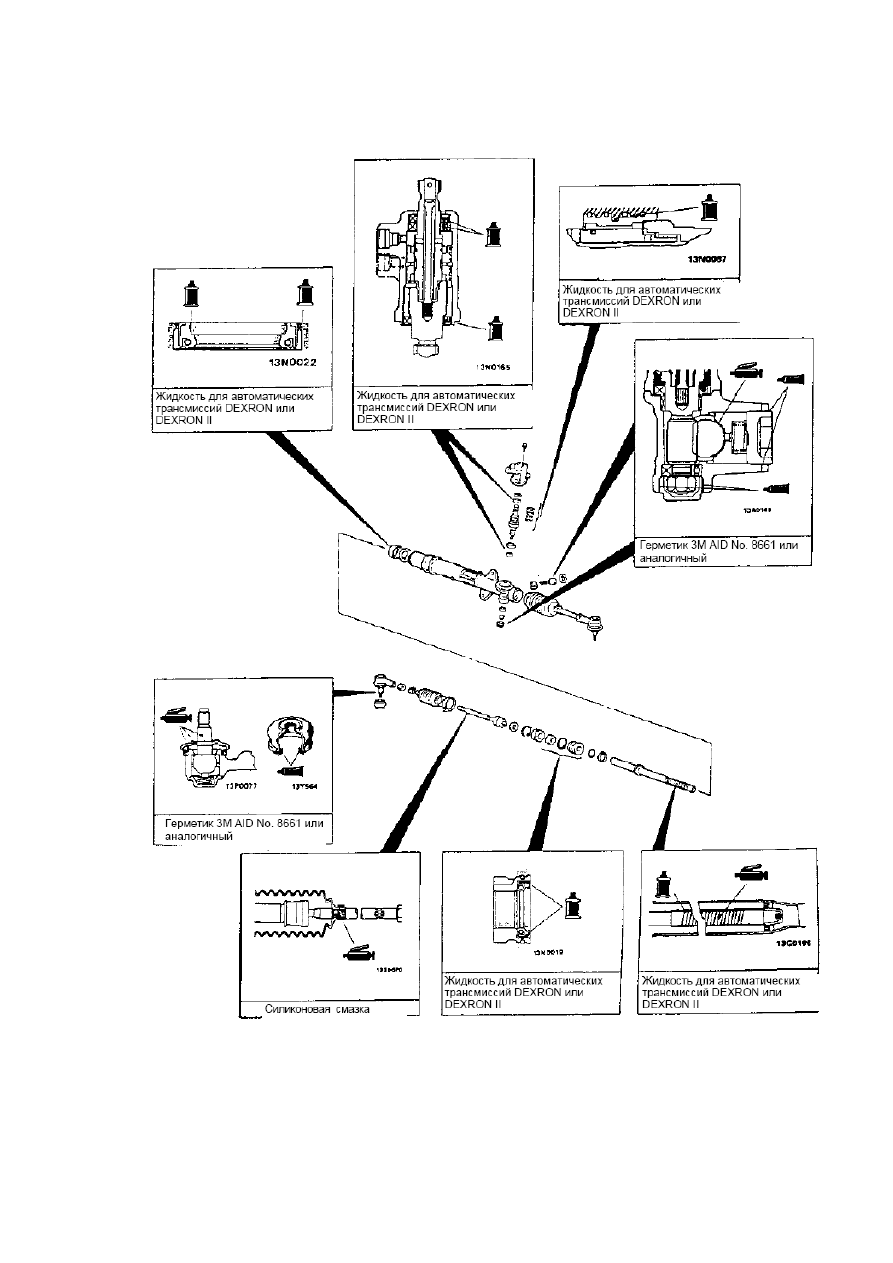

КАРТА СМАЗКИ РУЛЕВОГО МЕХАНИЗМА







Рис. 4.66.





101

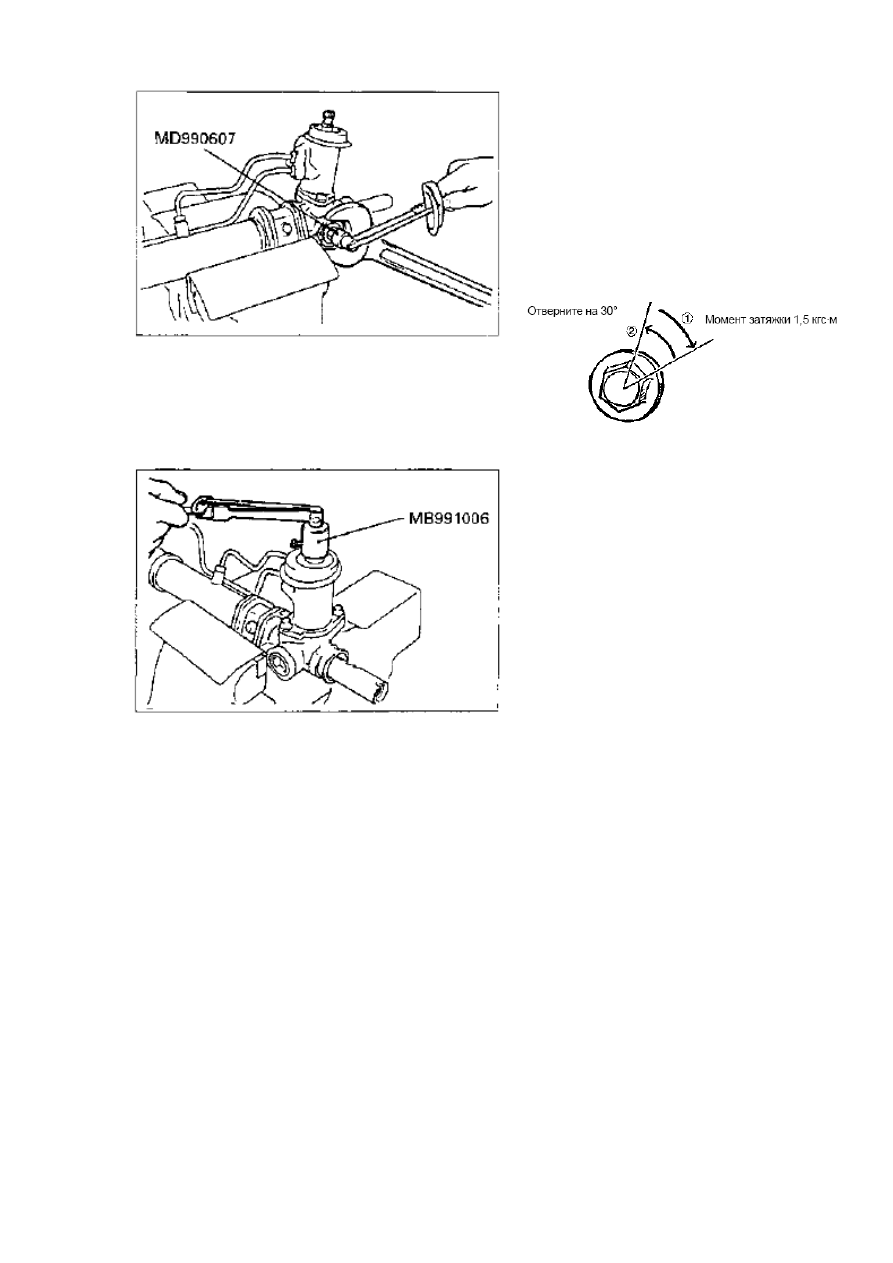

Регулировка момента поворота вал-
шестерни

1) С помощью динамометрического
ключа затяните крышку опоры рейки с
моментом 15 Н·м (1,5 кгс·м).

2) Отверните крышку назад на 30°.







Рис. 4.67.



Рис. 4.68.



Рис. 4.69.



3) С помощью специального
инструмента вращайте вал-шестерню
(один оборот за 4 – 6 секунд).
Замерьте момент поворота и
нахождение колебаний момента в
допустимом диапазоне.

4) Если колебания момента поворота
выходят из допустимого диапазона, то
отрегулируйте момент поворотом
крышки опоры в пределах угла
от 0 до 30°.

Пример:
Номинальный момент:
0,7 – 1,4 Н·м
Вариации момента: 0,4 Н·м
(1 Н·м = 10 кгс·см)


Предостережение:


•  Отрегулированный

момент

должен

быть

ближе

к

верхнему

значению

диапазона.

•  Убедитесь,  что  рейка  плавно

движется

в

осевом

направлении без заедания.

•  Замерьте момент поворота.
