5.2. ДИСКОВЫЕ ТОРМОЗА И МУФТЫ
Наиболее  часто  используемыми  фрикционными  элементами  управления  в

АКПП  являются  дисковые  тормоза  и  блокировочные  муфты.  Это  объясняется,
прежде  всего,  тем,  что  дисковые  фрикционные  элементы  управления  позволяют
формировать  большие  площади  поверхности  трения,  чем  это,  например,
возможно в случае ленточного тормоза. А, как известно, чем больше поверхность
трения фрикционного элемента, тем больший момент он может создавать.

Принцип  работы  дискового  тормоза  ничем  не  отличается  от  принципа

работы  блокировочной  муфты.  Разница  заключается  только  лишь  в  том,  что
дисковый  тормоз  соединяет  какое-либо  звено  коробки  передач  с  картером,  а
блокировочная муфта соединяет между собой два звена АКПП.



Возвратные пружины и нажимной диск не показаны.

Рис. 5-13

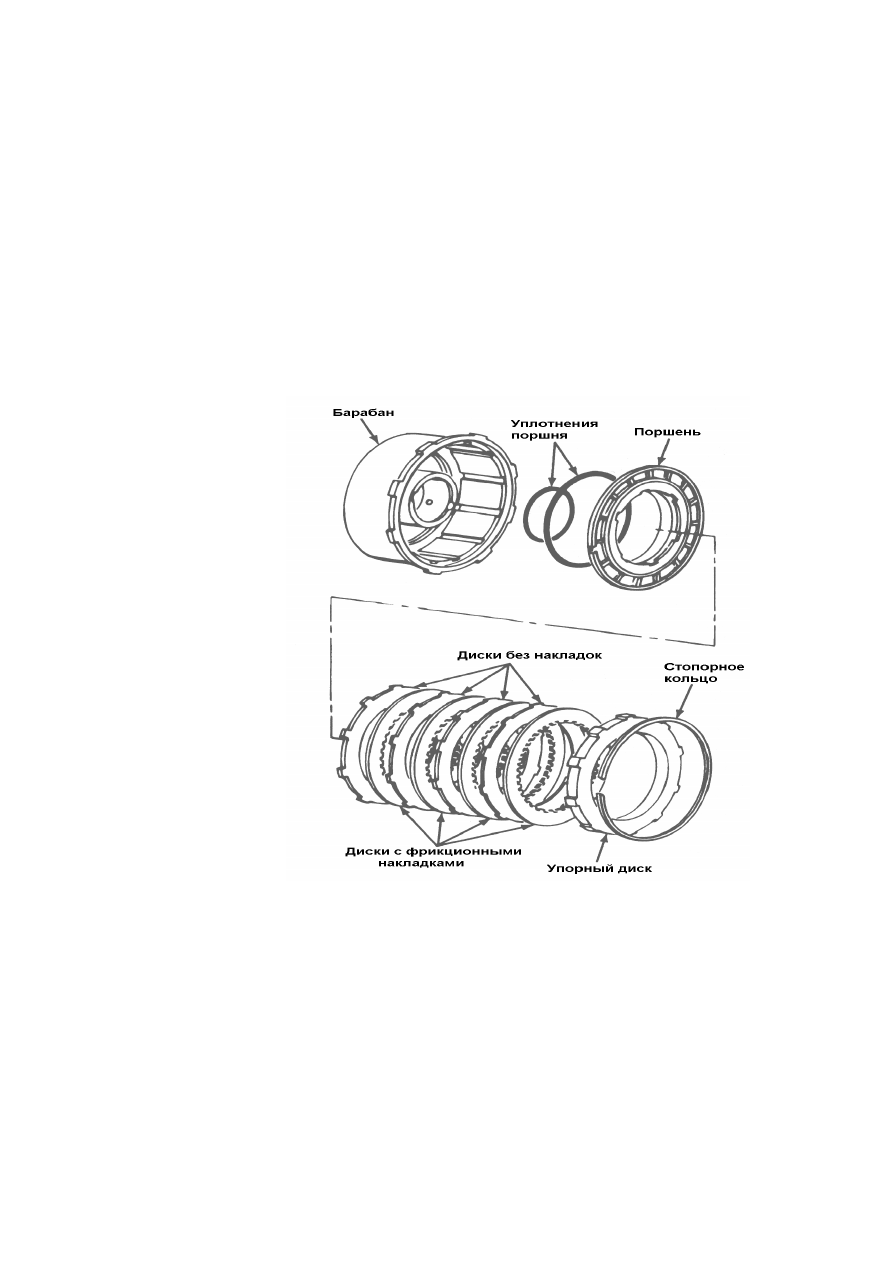

Дисковый  фрикционный  элемент  состоит  из  следующих  основных

элементов (рис.5-13):

•  дисков  с  фрикционными  накладками  (как  правило,  с  внутренними

шлицами));

•  дисков без накладок (со шлицами на наружном диаметре);
•  нажимного диска;
•  упорного диска;
•  поршня;



71

•  одной или нескольких возвратных пружин;
•  барабана, в котором размещаются диски и поршень.




Рассмотрим принцип работы фрикционного дискового элемента управления

на примере блокировочной муфты. Поршень расположен в задней части барабана
и  удерживается  в  этом  состоянии  возвратными  пружинами.  Так  обеспечивается
необходимый зазор между фрикционными дисками муфты.



Рис. 5-14 а)

Рис. 5-14 б)

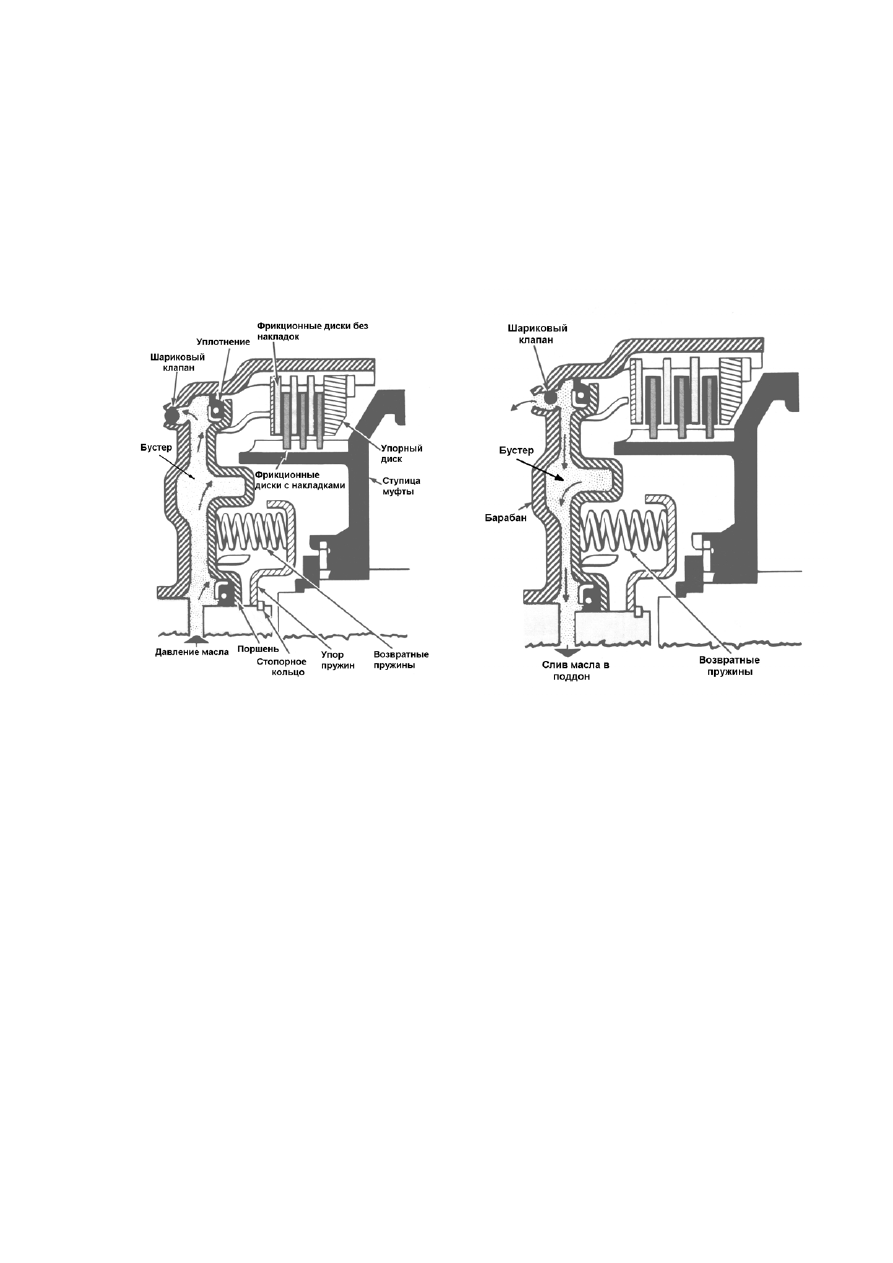

Для  включения  муфты ATF под  давлением  подается  в  пространство,

называемое бустером муфты (рис.5-14а). Под действием силы давления поршень
начинает перемещаться, сжимая при этом возвратные пружины.

Включение  любого  дискового  элемента  управления  можно  разделить  на

два  этапа.  На  первом - в  результате  перемещения  поршня  муфты  происходит
выборка  зазоров  между  фрикционными  дисками.  После  того,  как  все  зазоры
между фрикционными дисками будут полностью выбраны, наступает второй этап
включения  блокировочной  муфты,  а  именно  начинается  процесс  сжатия  пакета
фрикционных  дисков.  На    втором  этапе  перемещение  поршня  незначительно,  и
обуславливается  в  основном  деформацией  фрикционных  накладок.  Сжатие
дисков  приводит  к  возникновению  момента  сил  трения,  который  препятствует
относительному  скольжению  дисков.  При  достижении  момента  трения
определенной  величины  относительное  скольжение  дисков  становится  равным
нулю,  и  два  звена  коробки  передач,  соединяемых  этой  блокировочной  муфтой,
начинают вращаться как одно целое.



72



Рис. 5-15

Рис. 5-16


Для  выключения  муфты  ее  бустер  соединяют  со  сливной  магистралью

(рис.5-14  б),  и  поршень  под  действием  возвратных  пружин  возвращается  в
исходное  положение.  Усилие,  сжимающее  пакет  фрикционных  дисков,
уменьшается до нуля, и муфта выключается.



Рис. 5-17

Рис. 5-18

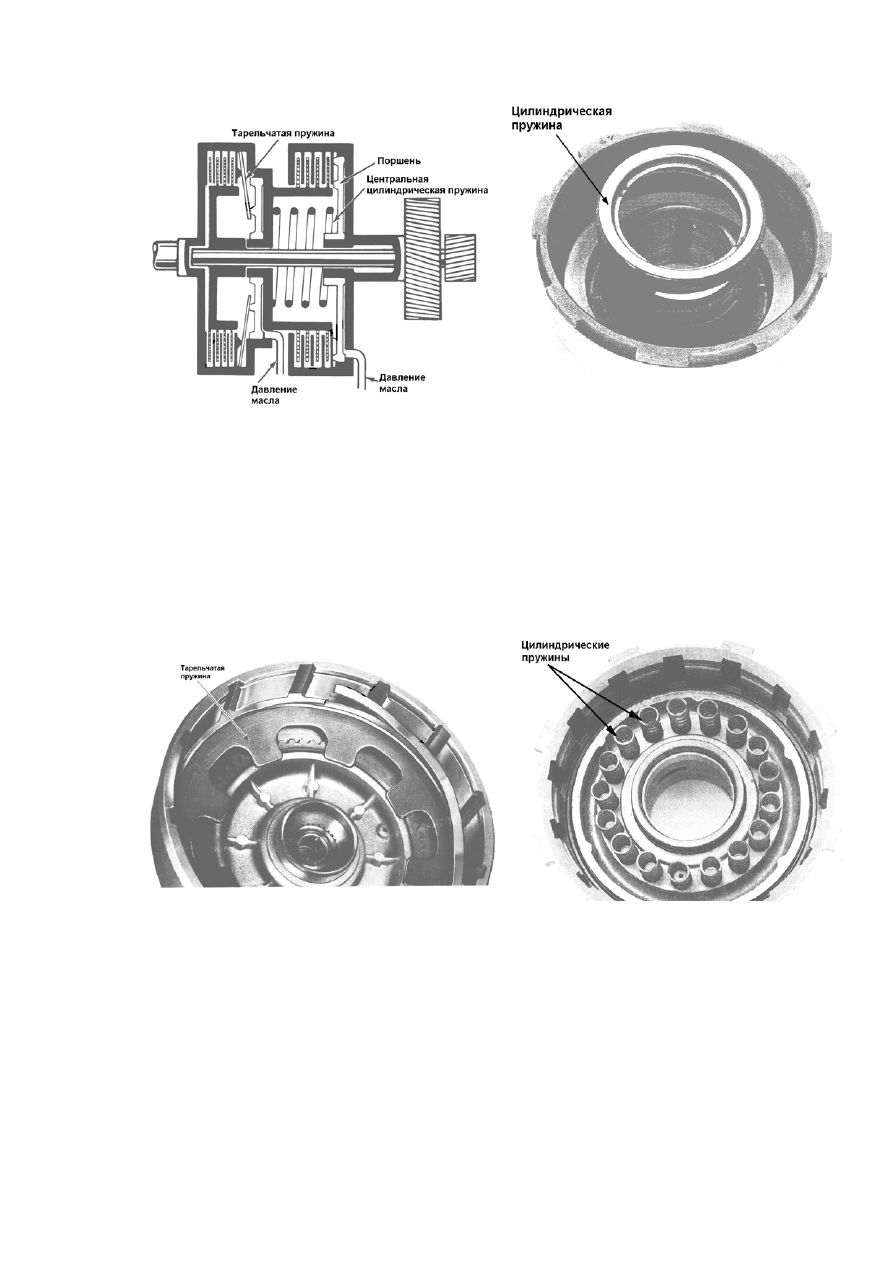

В  зависимости  от  конструктивных  особенностей  АКПП  и  усилия,  которое

должно  развивать  отжимное  устройство  при  отводе  поршня  от  пакета
фрикционных элементов, существует три способа установки отжимных пружин:

•  одна центральная цилиндрическая пружина (рис.5-15 и 5-16);
•  одна центральная тарельчатая пружина (рис.5-17);
•  несколько цилиндрических пружин, расположенных на периферии

(рис.5-18).





73

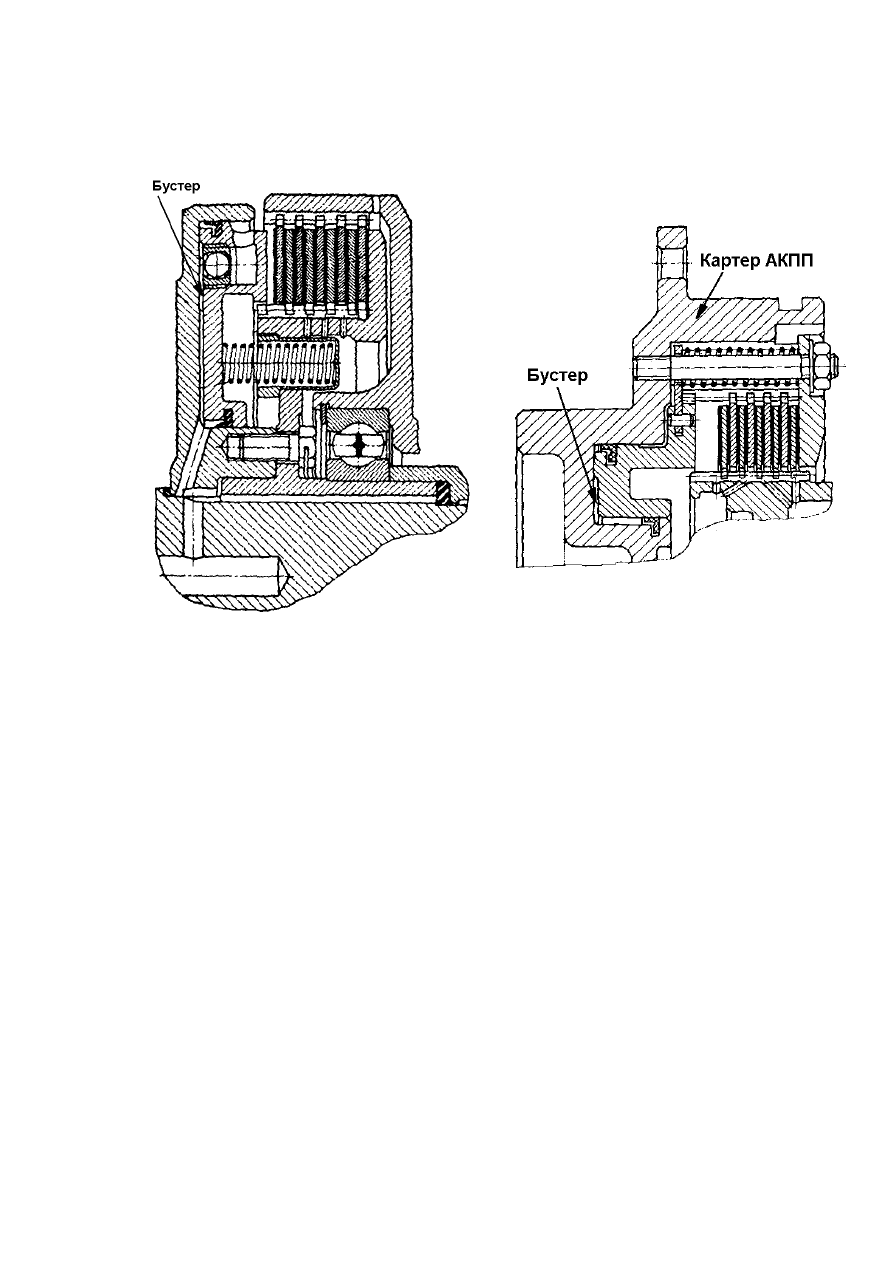

Отличительная  особенность  любой  блокировочной  муфты  заключается  в

том,  что  ее  бустер  располагается  во  вращающейся  детали  (рис.5-19 а),  в  то
время, как бустер тормоза всегда расположен в картере АКПП (рис.5-19 б).

Рис. 5-19 а)

Рис. 5-19 б)



Следует  отметить,  что  в  любом  бустере  в  выключенном  состоянии  всегда

находится ATF. При  выключении  дискового  элемента  управления  сбрасывается
давление,  но  некоторая  часть ATF остается  в  бустере.  Если бустер  неподвижен,
что характерно для дисковых и летночных тормозов, то ничего страшного в этом
нет.  Но  для  вращающихся  бустеров  блокировочных  муфт  это  обстоятельство
весьма важно, поскольку под действием центробежных сил в ATF, находящейся в
бустере,  возникает  давление,  величина  которого  вполне  сопоставима  с
давлением,  подводимым  в  бустер  при  включении  муфты.  Поэтому  для
предотвращения

самопроизвольного

включения

блокировочной

муфты

необходимо  предусматривать  некоторые  конструктивные  меры,  позволяющие
полностью опустошить вращающийся бустер.

Для  этого,  как  правило,  используют  специальные  шариковые  клапаны,

которые  располагают  в  максимально  удаленной  от  оси  вращения  части  бустера
(рис.5-20).
