Mitsubishi Dion. Руководство - часть 48

11D

-56

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

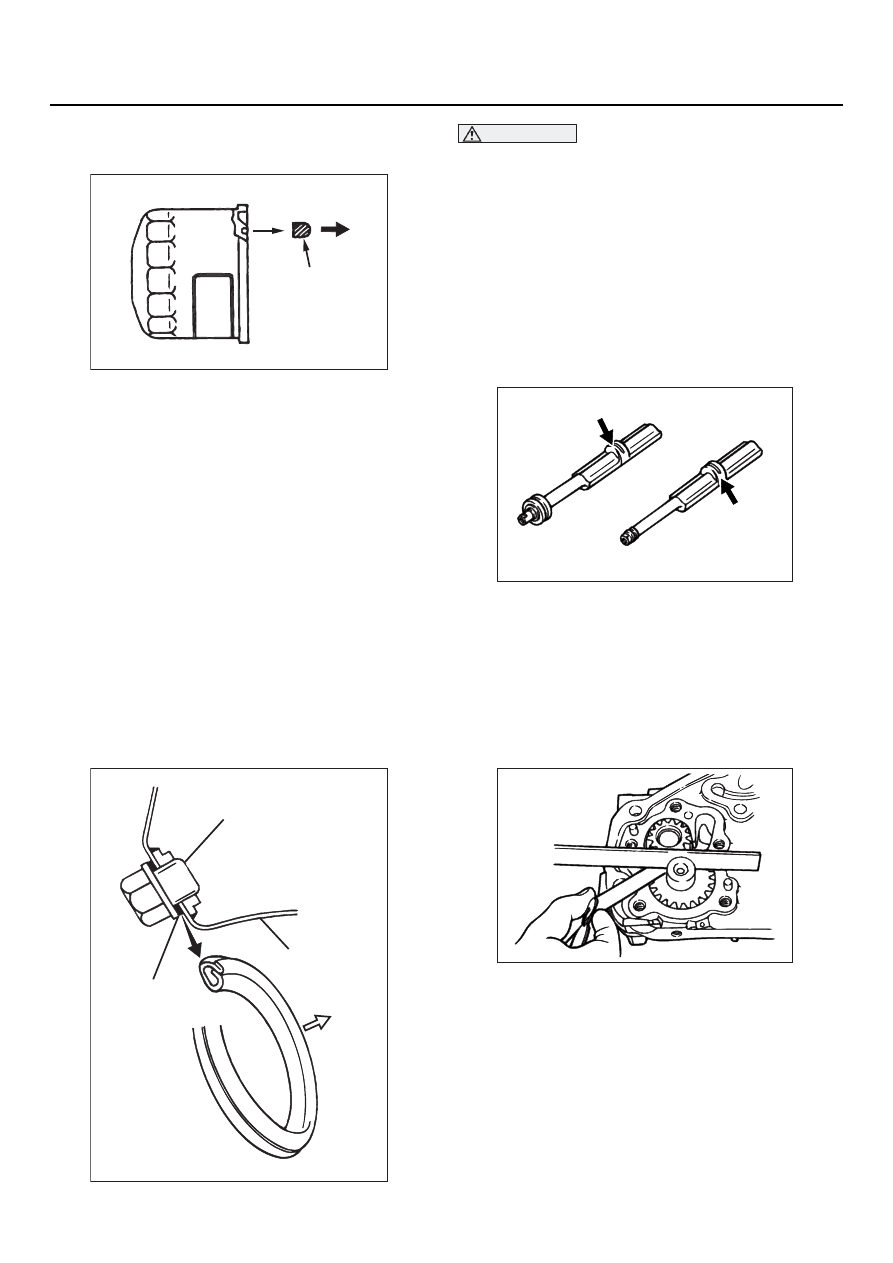

>>M<< УСТАНОВКА МАСЛЯНОГО
ФИЛЬТРА

1. Протрите поверхность головки масляного

фильтра.

2. Смажьте кольцевое уплотнение на масляном

фильтре чистым моторным маслом.

3. Наверните масляный фильтр на головку

фильтра и притяните фильтр установленным
моментом 14

±

 2 Н

⋅

м.

Величина момента затяжки: 14

±

 2 Н

⋅

м

4. Если нет динамометрического ключа для

притягивания масляного фильтра, то можно
использовать следующую методику:
(1) Наверните масляный фильтр до касания

с поверхностью головки фильтра.

(2) Доверните фильтр ещё на 3/4 оборота.

>>N<< УСТАНОВКА
УПЛОТНИТЕЛЬНОЙ ШАЙБЫ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ

ВНИМАНИЕ

Неправильная установка уплотнительной
шайбы может привести к появлению течи
масла.
Замените уплотнительную шайбу пробки
на новую. Наденьте уплотнительную шайбу,
развернув её так, как показано на рисунке.

ПРОВЕРКА

M1113008200234

УРАВНОВЕШИВАЮЩИЕ ВАЛЫ

1. Проверьте свободны ли масляные каналы.

При необходимости продуйте каналы.

2. Проверьте состояние шеек на предмет

задиров, повреждений и плохого контакта
с втулками.

Если подобные дефекты будут обнаружены,
то замените уравновешивающий вал, втулки
и/или корпус масляного насоса.

МАСЛЯНЫЙ НАСОС

1. Уложите в корпус насоса ведущее и ведомое

колёса.

2. При помощи щупа и поверочной линейки

измерьте осевой зазор.

Номинальное значение:
Ведущая шестерня: 0,08

−

 0,14 мм

Ведомое колесо: 0,06

−

 0,12 мм

AK202556

Сторона, обращённая
к головке фильтра

Смазать моторным
маслом

AB

AK301549 AB

Пробка отверстия
для слива масла

Поддон

Уплотнительная
шайба

Сторона,
обращённая
к поддону

AK202835AB

AK202831

11D

-57

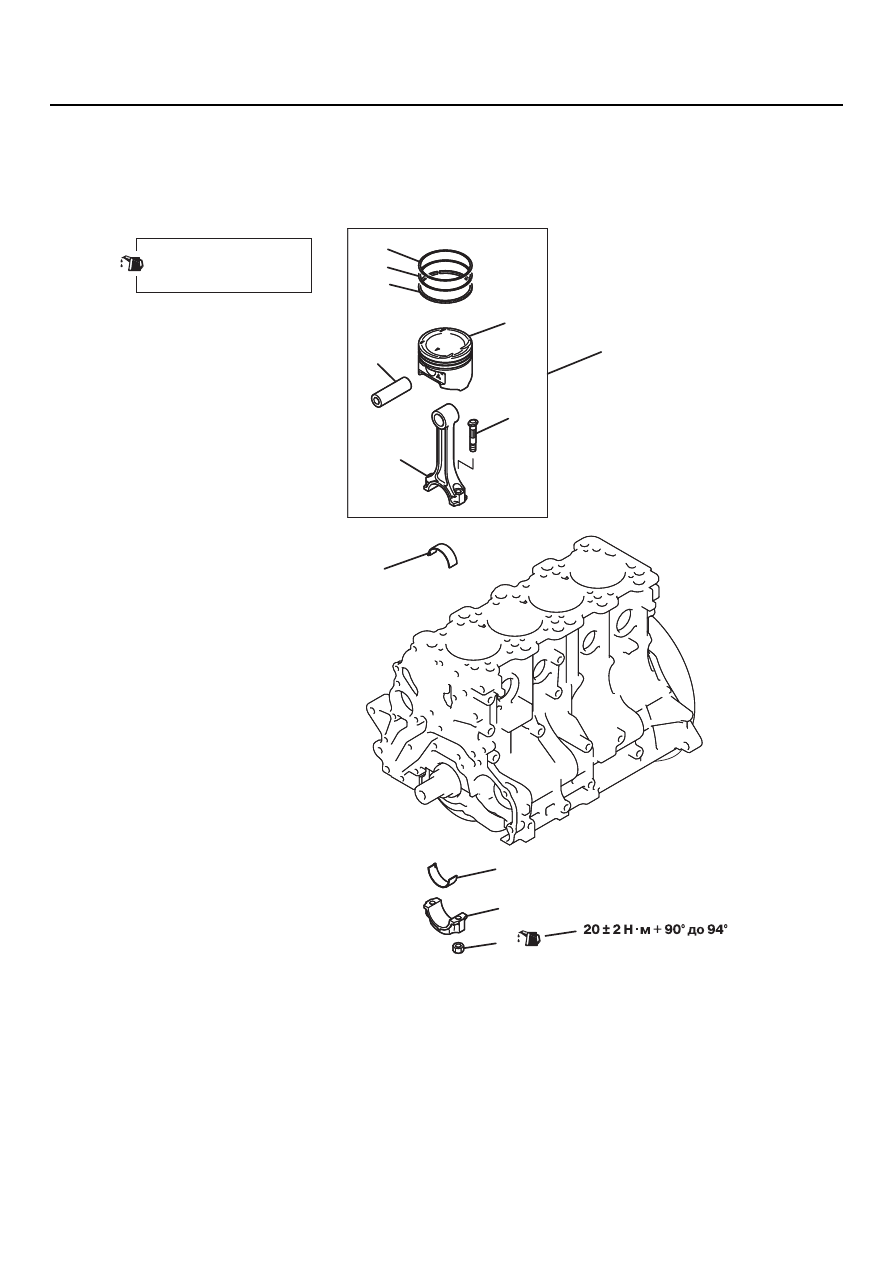

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ПОРШЕНЬ С ШАТУНОМ

СНЯТИЕ И УСТАНОВКА

M1113008400540

AK202896

5

11

9

6

7
8

10

12

4

3

2

1

AB

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

Последовательность снятия
компонентов

>>G<<

1. Гайка крепления крышки нижней

головки шатуна.

<<А>> >>F<<

2. Крышка нижней головки шатуна.

>>E<<

3. Шатунный вкладыш.

>>D<<

4. Поршень с шатуном в сборе.
5. Шатунный вкладыш.

>>С<<

6. 1_е кольцо:

>>С<<

7. 2_е кольцо:

>>B<<

8. Маслосъёмное кольцо.

<<B>> >>А<<

9. Поршневой палец.
10. Поршень.
11. Шатун.
12. Болт.

Последовательность снятия
компонентов

11D

-58

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

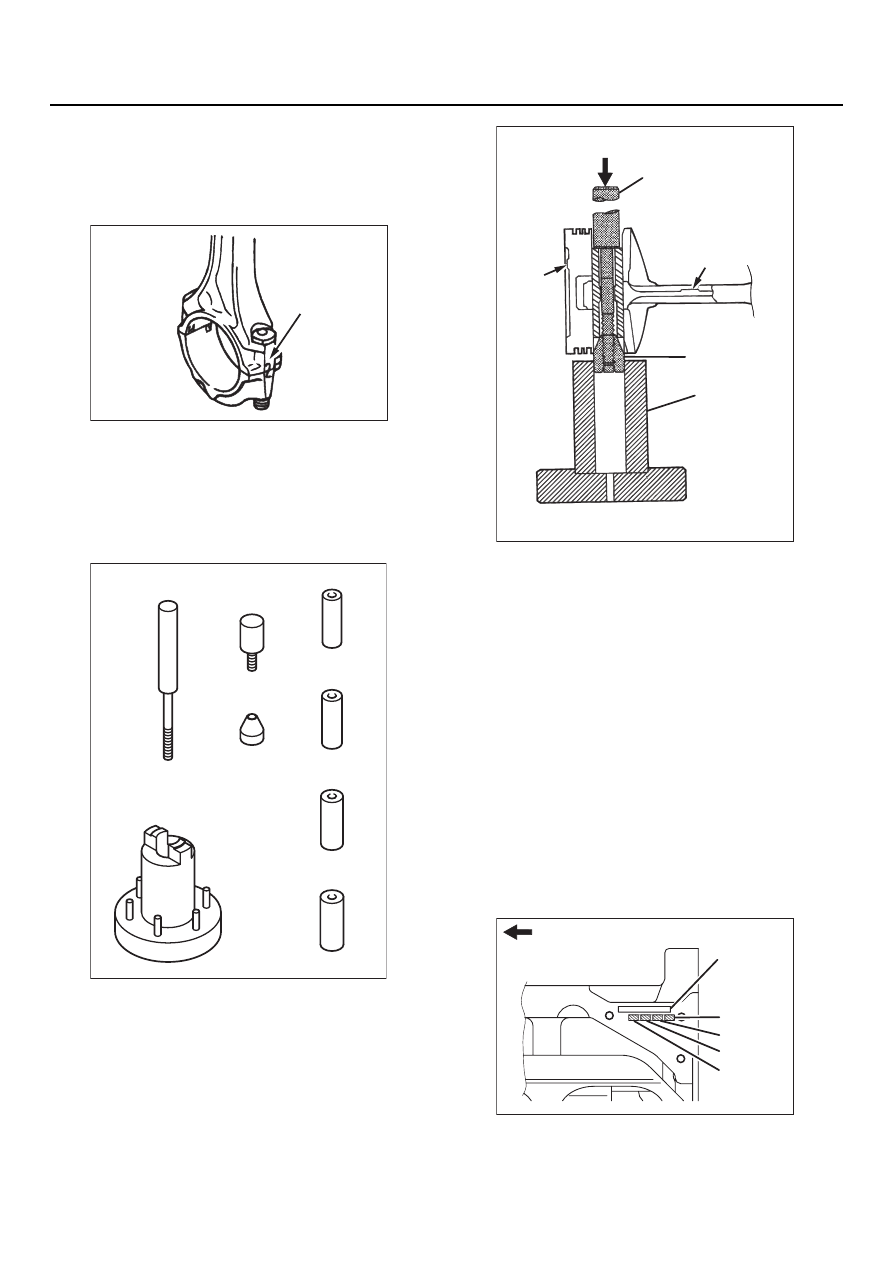

<<A>> СНЯТИЕ НИЖНЕЙ КРЫШКИ
ШАТУНА

Для упрощения последующей сборки нанесите
номер цилиндра на боковую поверхность
шатуна.

<<B>> СНЯТИЕ ПОРШНЕВОГО
ПАЛЬЦА

Приспособление MD998780, предназначенное
для выпрессовки поршневых пальцев, состоит
из показанных на рисунке деталей.

1. С передней стороны поршня (метка

на днище) вставьте в поршневой палец
выколотку, затем наденьте на выколотку
направляющую С.

2. Установите поршень с шатуном на

основание, меткой на днище обращённой
вверх.

3. При помощи пресса выдавите поршневой

палец.

NOTE: Разобранные поршни, шатуны и
поршневые пальцы складывайте отдельно
для каждого цилиндра.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< ЗАПРЕССОВКА ПОРШНЕВОГО
ПАЛЬЦА

AK202812

Номер цилиндра

AB

AK301431

Выколотка

Направляющая B

Направляющая C

Направляющая A: 17,9 мм

Направляющая A: 18,9 мм

Направляющая A: 20,9 мм

Направляющая A: 21,9 мм

Основание

AD

AK301560

Выколотка

Метка передней части

Основание

Метка
передней
части

Направляющая С

AB

AK202923

Данные
о диаметре
цилиндров

Передняя часть двигателя

№ 4

№ 1

№ 2

№ 3

AB

11D

-59

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

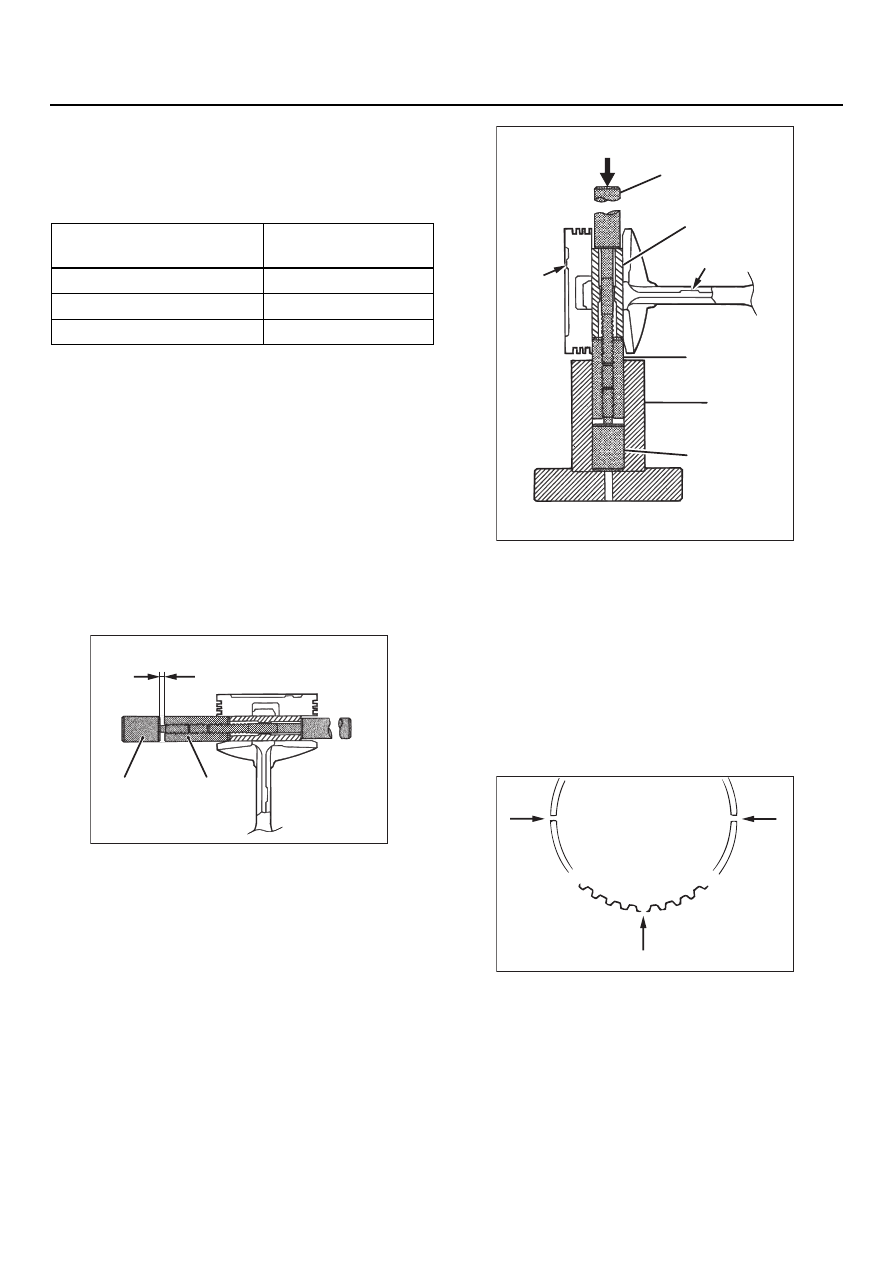

1. Если предстоит замена поршня, то диаметр

нового поршня выбирается из расположен_
ной ниже таблице по маркировке, выбитой
на блоке цилиндров в указанном на рисунке
месте.

NOTE: Маркировка диаметра поршня
расположена на его днище.

2. Вставьте выколотку в поршневой палец

и установите направляющую А.

3. Соберите вместе поршень с шатуном так,

чтобы метки передней части поршня и шату_
на занимали правильное положение (как на
рисунке).

4. На кромку пальца нанесите моторное масло.
5. Установите палец, собранный с оправками

в п. 2 на поршневую бобышку. Та сторона
пальца, которая опирается на направляющую
А, должна запрессовываться со стороны
метки передней части поршня.

6. Вставьте в направляющую А направляющую В

так, чтобы между ними оставался зазор
2,25 мм.

7. Установите поршень с шатуном и оправками

на основание меткой передней части вверх.

8. Используя пресс, запрессуйте палец. Если

усилие запрессовки пальца ниже установлен_
ного значения, то замените палец (поршень
в сборе) или шатун или поршень с шатуном.

Номинальное значение: 7,350

−

 17 100 Н

>>B<< УСТАНОВКА
МАСЛОСЪЁМНОГО КОЛЬЦА

1. Установите в канавку расширитель.

Установите верхнюю часть кольца, а затем _
нижнюю

NOTE: Разведите в стороны стыки колец
и расширителя, как показано на рисунке.

NOTE: Новые расширители и кольца имеют
цветную маркировку:

Маркировка диаметра
цилиндра

Маркировка
диаметра поршня

I

А

II

Метка отсутствует

III

С

AK401477 AB

Направляю_
щая A

Направляю_
щая B

L

AK301561

Выколотка

Метка передней части

Поршневой палец

Основание

Метка
передней
части

Направляющая B

Направляющая A

AB

AK202879

Зазор
верхней
части
маслосъёмного
кольца

Зазор

нижней

части

маслосъёмного

кольца

Зазор экспандера

AB
