11D

-48

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

3. Чтобы не повредить гнездо седла в головке,

перед установкой седла его нужно охладить
в жидком азоте.

4. Расточите фаски седла. См. ПРАВКА СЁДЕЛ

ЗАМЕНА НАПРАВЛЯЮЩЕЙ ВТУЛКИ
КЛАПАНА

1. Используя пресс, извлеките втулки

из головки цилиндров, выдавливая
их в направлении нижней плоскости.

ВНИМАНИЕ

Не следует запрессовывать в головку
цилиндров втулки с таким же наружным
диаметром.
2. Расточите посадочное место в головке

цилиндров под выбранный ремонтный
размер нового седла.

Диаметр отверстий под направляющие

втулки

ремонтный 0,05: 12,05

−

 12,07 мм

ремонтный 0,25: 12,25

−

 12,27 мм

ремонтный +0,50: 12,50

−

 12,52 мм

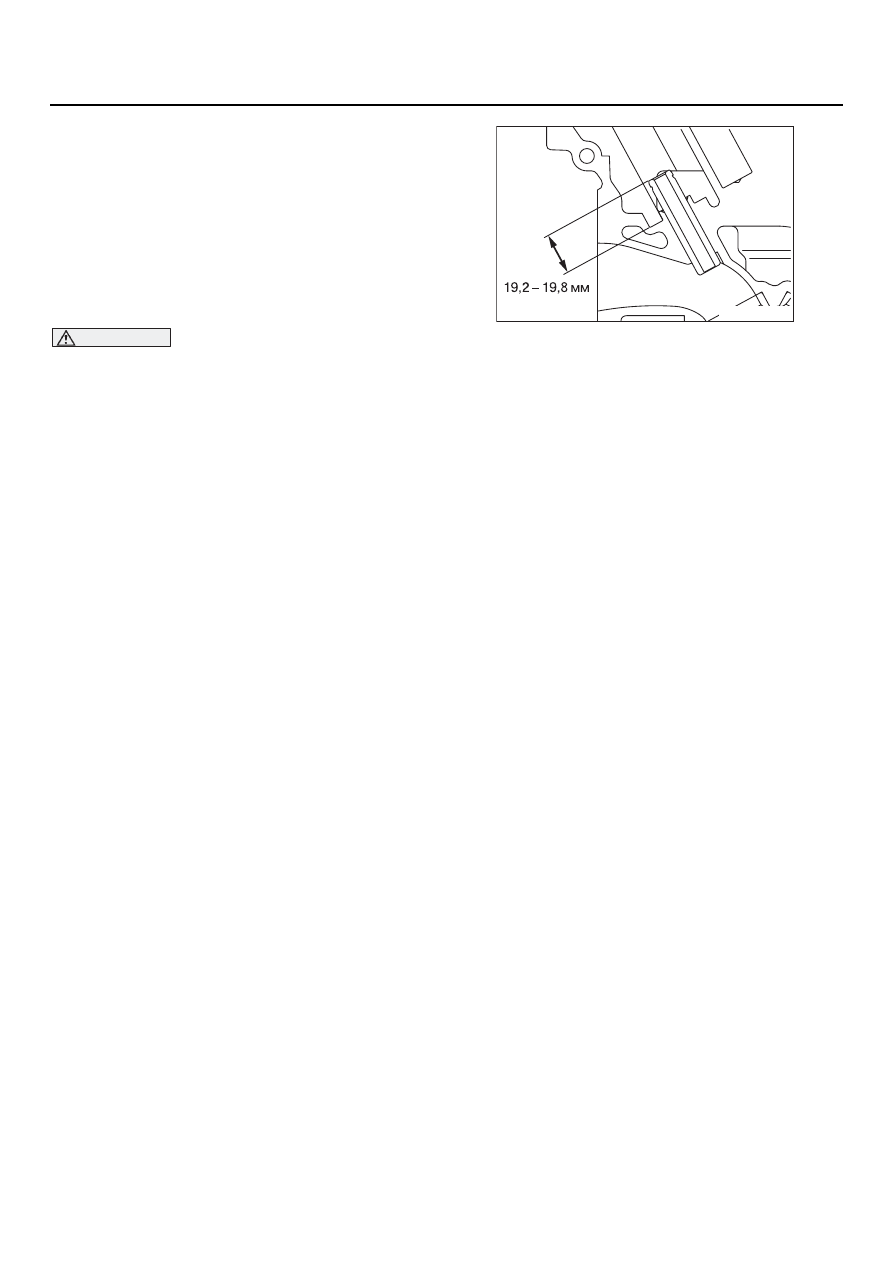

3. Запрессуйте направляющую втулку так,

чтобы её выступание над головкой
соответствовало указанному на рисунке
размеру.

NOTE: Втулка запрессовывается со стороны
верхней плоскости головки.

NOTE: Втулки впускных и выпускных клапанов
имеют различную длину (45,5 мм 2 впускные
и 50,5 мм 2 выпускные).

4. После запрессовки проверьте насколько

свободно двигается во втулке стержень
нового клапана.

AK202877AB

11D

-49

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

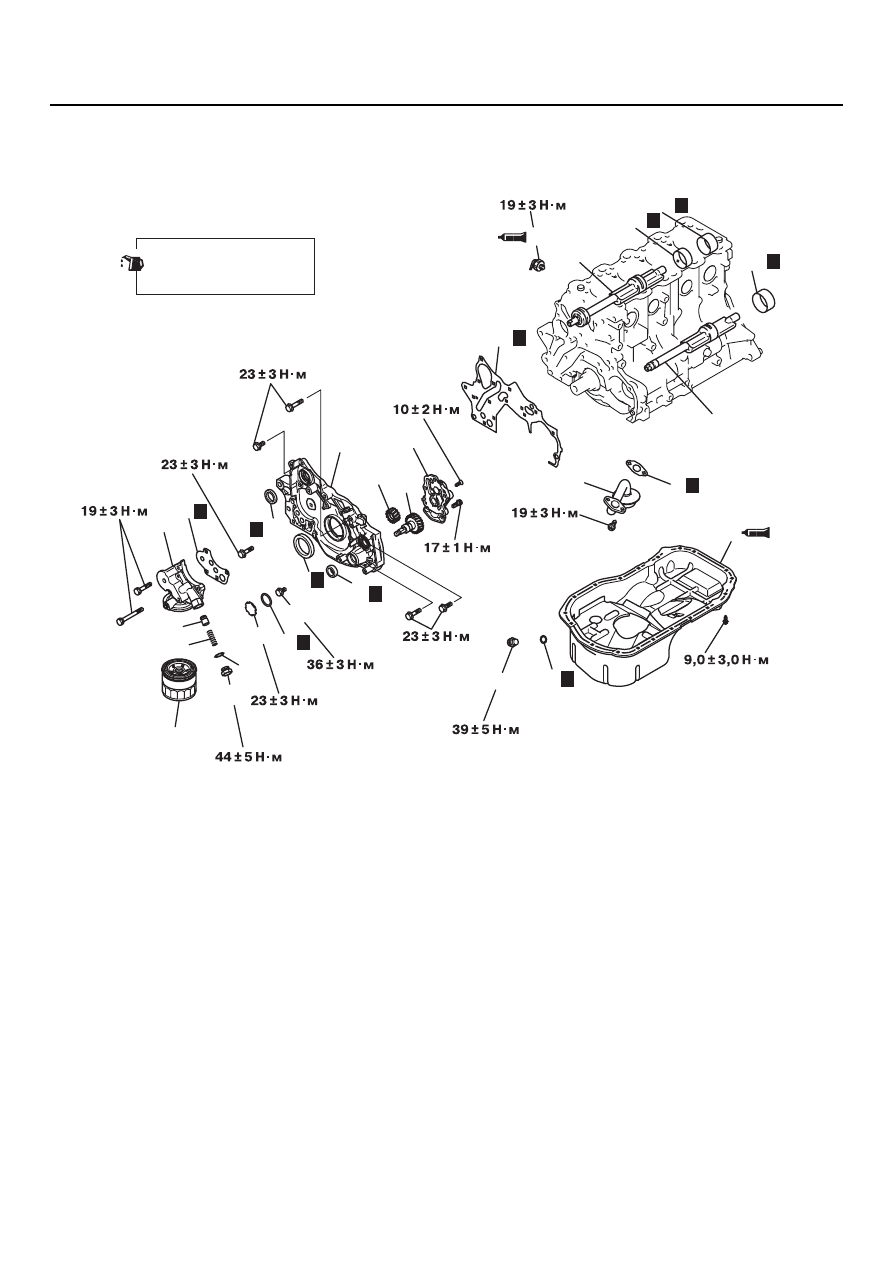

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

СНЯТИЕ И УСТАНОВКА

M1113008100323

AK300625

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

3

1

4

7

5

6

8

9

17

18

19

10

11

12

13

1415

16

21

22

23

24

25

27

26

20

2

29

28

AB

Н

Н

Н

Н

Н

Н

Н

Н

Н

Н

Н

Последовательность снятия
компонентов

1. Пробка сливного отверстия.

>>N<<

2. Прокладка пробки сливного

отверстия.

>>M<<

3. Масляный фильтр.

<<А>> >>L<<

4. Масляный поддон.
5. Сетчатый фильтр маслоприёмника.
6. Прокладка.

>>K<<

7. Датчик аварийного давления масла.
8. Пробка редукционного клапана.
9. Прокладка.
10. Пружина редукционного клапана.
11. Плунжер редукционного клапана.
12. Головка масляного фильтра.
13. Прокладка.

<<B>> >>J<<

14. Заглушка.
15. Кольцевое уплотнение.

<<С>> >>I<<

16. Болт с фланцевым подголовником.

>>H<<

17. Передняя крышка.

18. Прокладка.
19. Задняя крышка масляного насоса.

>>G<<

20. Ведомое колесо масляного насоса.

>>G<<

21. Ведущая шестерня масляного

насоса.

>>F<<

22. Передний сальник коленчатого

вала.

>>E<<

23. Сальник уравновешивающего вала.

>>D<<

24. Сальник вала привода масляного

насоса.

25. Правый уравновешивающий вал.
26. Левый уравновешивающий вал.

<<D>> >>С<<

27. Передняя втулка

уравновешивающего вала.

<<E>> >>B<<

28. Задняя втулка правого

уравновешивающего вала.

<<E>> >>А<<

29. Задняя втулка левого

уравновешивающего вала.

Последовательность снятия
компонентов

11D

-50

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

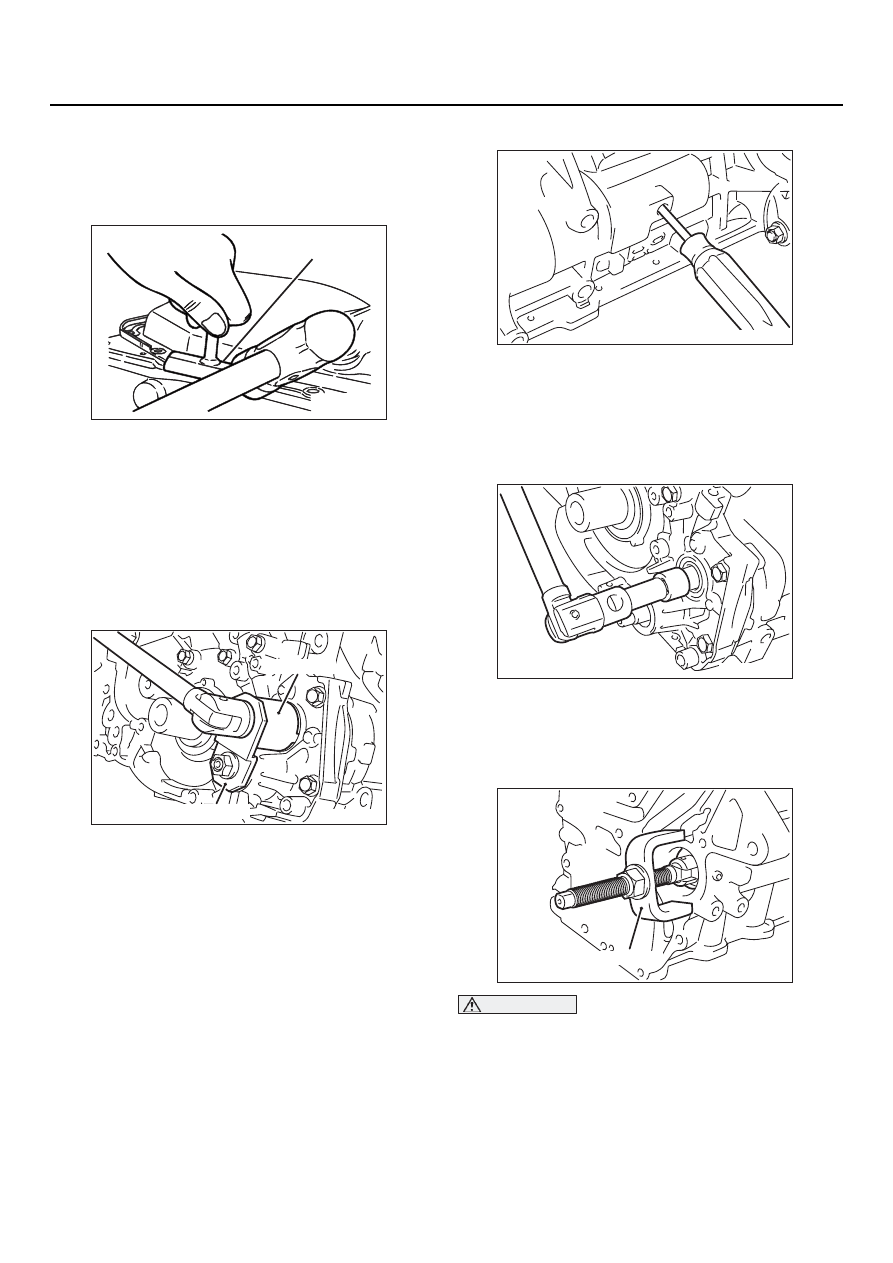

<<A>> СНЯТИЕ МАСЛЯНОГО
ПОДДОНА

1. Отверните болты крепления масляного

поддона.

2. В стык между поддоном и блоком цилиндров

аккуратно забейте съёмник MD998727.

3. Отделите поддон, проталкивая съёмник

ударами молотка вдоль стыка.

<<B>> СНЯТИЕ ЗАГЛУШКИ
В ПЕРЕДНЕЙ КРЫШКЕ

Установите выступы специальной головки
в шлицы заглушки, как показано на рисунке,
и закрепите головку специальной скобой, чтобы
вывернуть заглушку.

•

Спецключ MD998162

•

Фиксатор спецключа MD998783

<<C>> ОТВОРАЧИВАНИЕ БОЛТА

1. Выверните заглушку на левой стороне блока

цилиндров.

2. Вставьте в отверстие жало крестовой

отвёртки с диаметром 8 мм, чтобы
застопорить противовес уравновешиваю_
щего вала.

3. Ослабьте болт.

<<D>> СНЯТИЕ ПЕРЕДНЕЙ ВТУЛКИ
УРАВНОВЕШИВАЮЩЕГО ВАЛА

ВНИМАНИЕ

Вначале снимается передняя втулка.
Оставшаяся на месте передняя втулка будет
мешать использованию съёмника
MD998372 для съёма задней втулки.
При помощи съёмника MD998371 выньте
из блока цилиндров переднюю втулку
уравновешивающего вала.

AK202574

MD998727

AB

AK300171

MD998162

MD998783

AD

AK300172

AK300173

AK300174

MD998371

AD

11D

-51

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

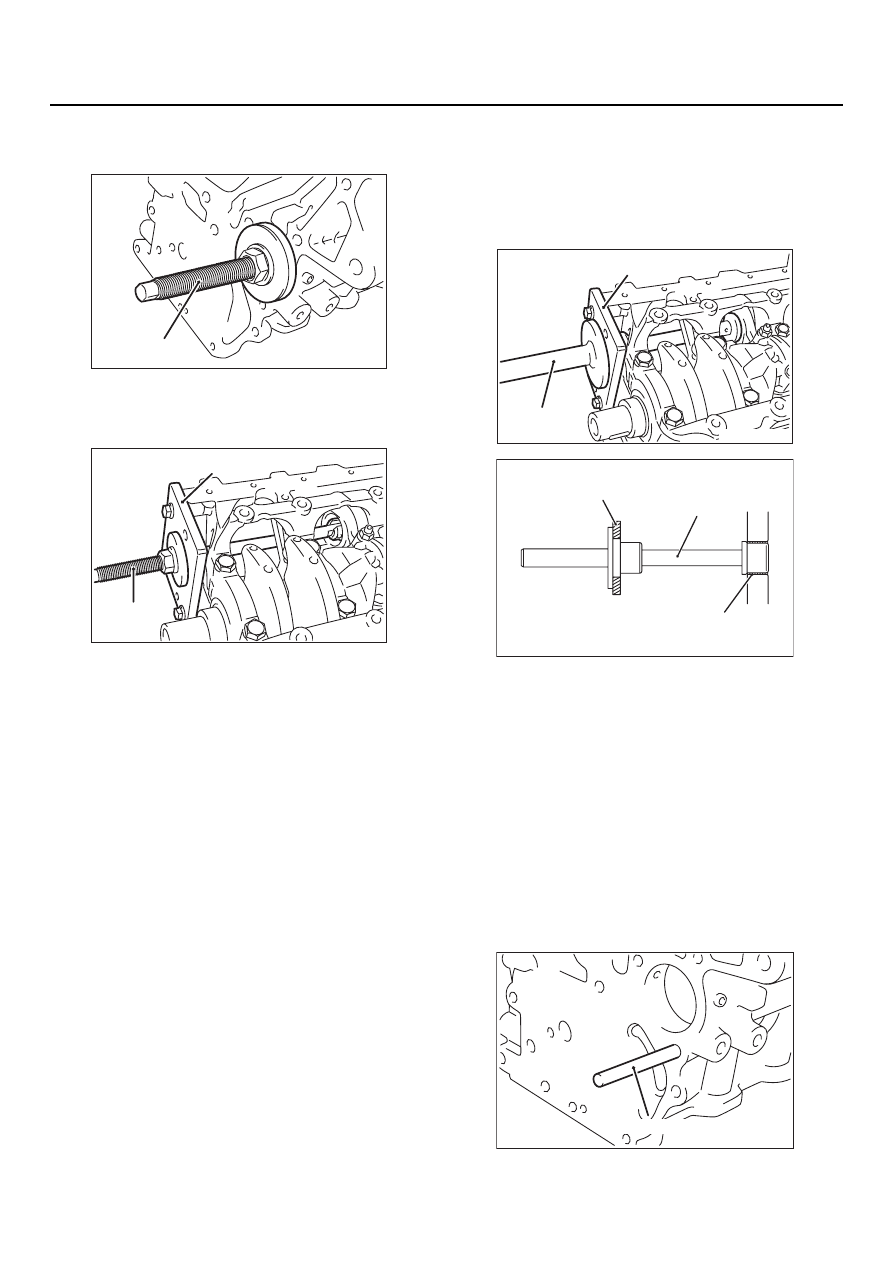

<<E>> СНЯТИЕ ЗАДНЕЙ ВТУЛКИ
УРАВНОВЕШИВАЮЩЕГО ВАЛА

1. При помощи съёмника MD998372 выньте

из блока цилиндров заднюю втулку
уравновешивающего вала.

2. Закрепите на передней стенке блока

цилиндров упор MB991603, установите
съёмник втулки MD998372 и выньте втулку.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА ЗАДНЕЙ ВТУЛКИ
ЛЕВОГО УРАВНОВЕШИВАЮЩЕГО
ВАЛА

1. Установите на блок цилиндров упор

MB991603.

2. Смажьте моторным маслом наружную

поверхность втулки и её гнездо в блоке
цилиндров.

3. При помощи приспособления MD998705

установите переднюю втулку.

NOTE: В левой задней втулке нет масляных
отверстий.

>>B<< УСТАНОВКА ЗАДНЕЙ ВТУЛКИ
ПРАВОГО УРАВНОВЕШИВАЮЩЕГО
ВАЛА

AK300175AD

MD998372

AK300176

MB991603

MD998372

AD

AK300177

MB991603

MD998705

AF

AK300619 AG

MB991603

MD998705

Задняя втулка

AK300178

MD998705(Направляющий палец)
