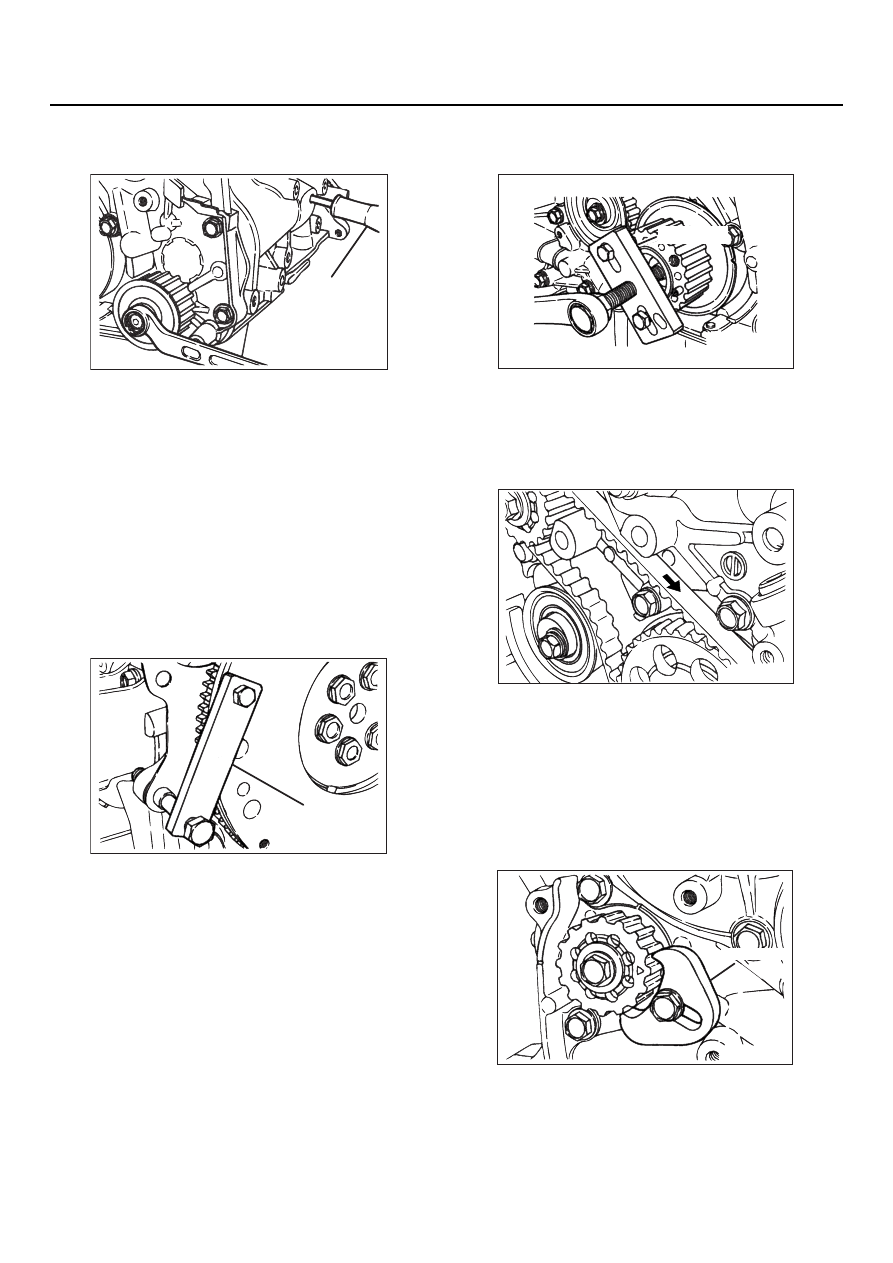

11D

-20

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

<<В>> СНЯТИЕ ЗУБЧАТОГО КОЛЕСА
МАСЛЯНОГО НАСОСА

1. Выверните заглушку на левой стороне блока

цилиндров.

2. Вставьте в отверстие жало крестовой

отвёртки с диаметром 8 мм, чтобы засто_
порить противовес уравновешивающего
вала.

3. Отверните болт крепления.
4. Снимите зубчатое колесо масляного насоса

(оно же _ привода одного из уравновеши_
вающих валов).

<<C>> ОТВОРАЧИВАНИЕ
ЦЕНТРАЛЬНОГО БОЛТА

1. Застопорите ведущий диск специальной

планкой MD998781.

2. Отверните центральный болт коленвала.

<<D>> СНЯТИЕ ВЕДУЩЕЙ ШЕСТЕРНИ
РЕМНЯ ГРМ

Если ведущая шестерня плотно сидит на носке
коленчатого вала (грязь, коррозия), то
используйте съёмник MD998778.

<<E>> СНЯТИЕ РЕМНЯ ГРМ

Если предполагается дальнейшее использова_
ние ремня ГРМ, то нанесите мелом на его
тыльной стороне стрелку, чтобы при сборке его
можно было установить в том же направлении.

<<F>> СНЯТИЕ ЗУБЧАТОГО КОЛЕСА
РЕМНЯ УРАВНОВЕШИВАЮЩЕГО
ВАЛА

1. Чтобы зубчатое колесо не вращалось,

застопорите его специальным
приспособлением MD998785.

2. Отверните болт крепления зубчатого колеса.

AK202825

Крестовая
отвёртка

AB

AK202738

MD998781

AB

AK202741

MD998778

AB

AK202758AB

AK202739AB

MD998785

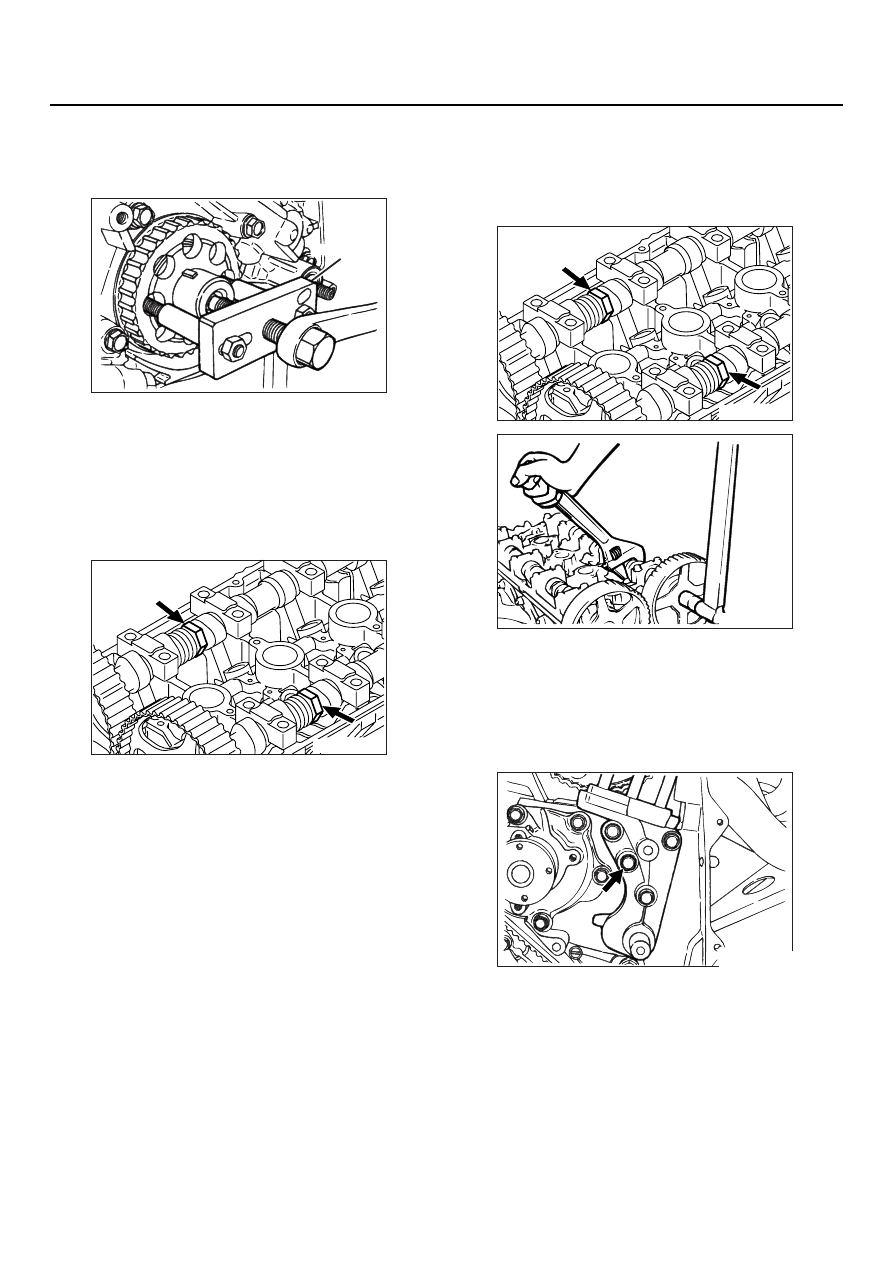

11D

-21

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

<<G>> СНЯТИЕ ВЕДУЩЕЙ ШЕСТЕРНИ
РЕМНЯ УРАВНОВЕШИВАЮЩЕГО
ВАЛА

Если ведущая шестерня плотно сидит на носке
коленчатого вала (грязь, коррозия), то
используйте съёмник MD998778.

<<H>> ОТВОРАЧИВАНИЕ БОЛТА
КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
РАСПРЕДВАЛА

Удерживая распредвал рожковым ключом
за шестигранную шейку, отверните болт
крепления зубчатого колеса.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< ВВОРАЧИВАНИЕ БОЛТА
ЗУБЧАТОГО КОЛЕСА РАСПРЕДВАЛА

Удерживая распредвал рожковым ключом за
шестигранную шейку, затяните болт крепления
зубчатого колеса моментом 88

±

 10 Н

⋅

м.

>>B<< УСТАНОВКА КРОНШТЕЙНА
ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

1. Тщательно удалите остатки старого

герметика с показанного на рисунке болта
и из его резьбового гнезда.

2. Смажьте болт герметиком, вверните

и затяните его.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

AK202740AB

MD998778

AK202858AB

AK202858AB

AK202859

AK202743AB

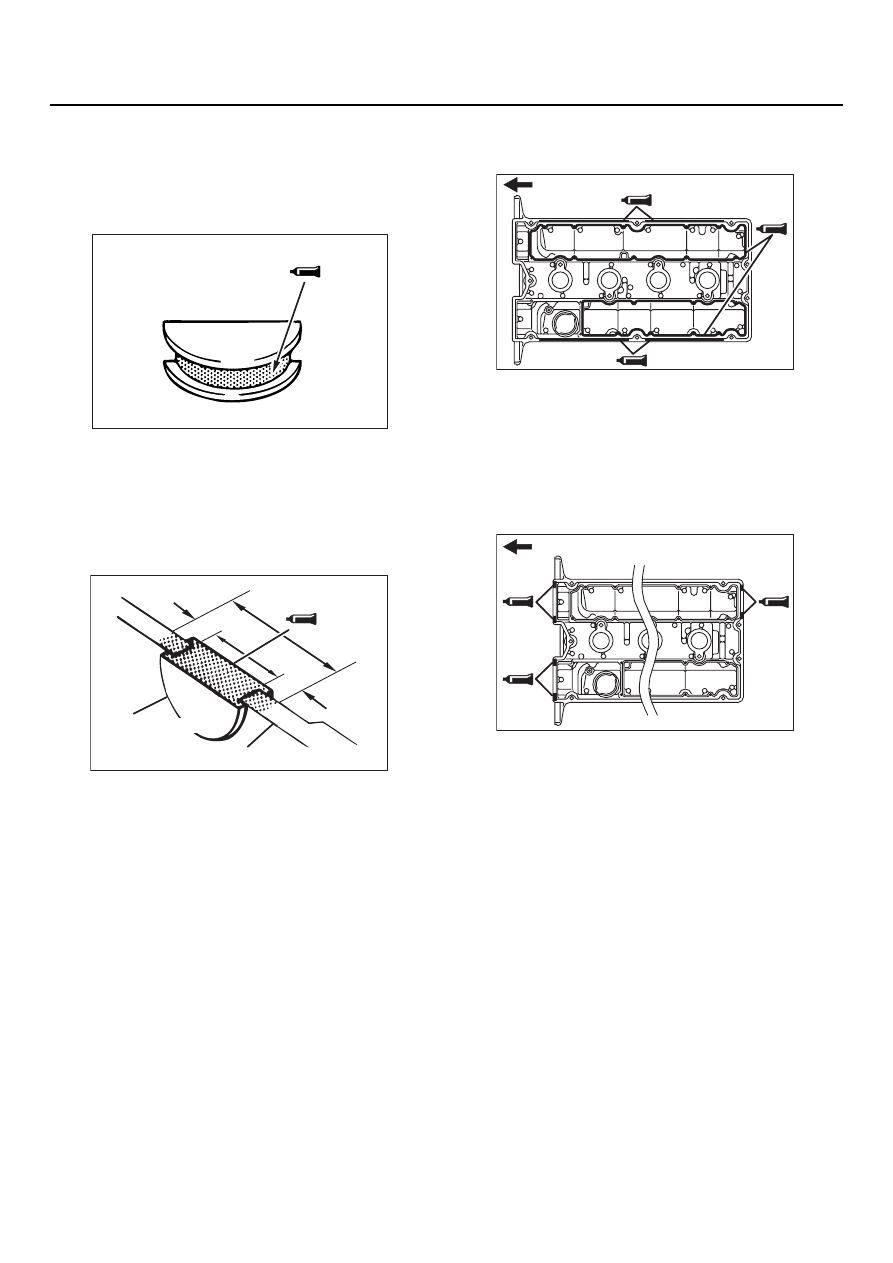

11D

-22

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>C<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО СЕГМЕНТА

1. Тщательно удалите остатки старого

герметика с уплотнительного сегмента,
с головки цилиндров и с клапанной крышки.

2. Нанесите герметик на поверхность сегмента,

обозначенную на рисунке.

Рекомендуемый герметик:
3M ATD, номер по каталогу 8660 или

аналог

3. Установите сегмент в головку цилиндров.

4. Нанесите герметик на поверхность сегмента

и головки цилиндров, как показано
на рисунке.

Рекомендуемый герметик:
3M ATD, номер по каталогу 8660

или аналог

>>D<< УСТАНОВКА КЛАПАННОЙ
КРЫШКИ С ПРОКАДКОЙ

1. Нанесите валики герметика на поверхности

клапанной крышки, указанные на рисунке.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

2. Уложите прокладку в клапанную крышку до

того, как герметик начнёт вулканизироваться.

3. Нанесите валики герметика на поверхности

клапанной крышки, указанные на рисунке.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

4. Установите клапанную крышку на головку

цилиндров до того, как герметик начнёт
вулканизироваться.

AK202860AB

AK202861

10 мм

10 мм

Уплотнительный
сегмент

Головка цилиндров

AB

AK202862

Передняя часть двигателя

AB

AK202863

Передняя часть двигателя

AB

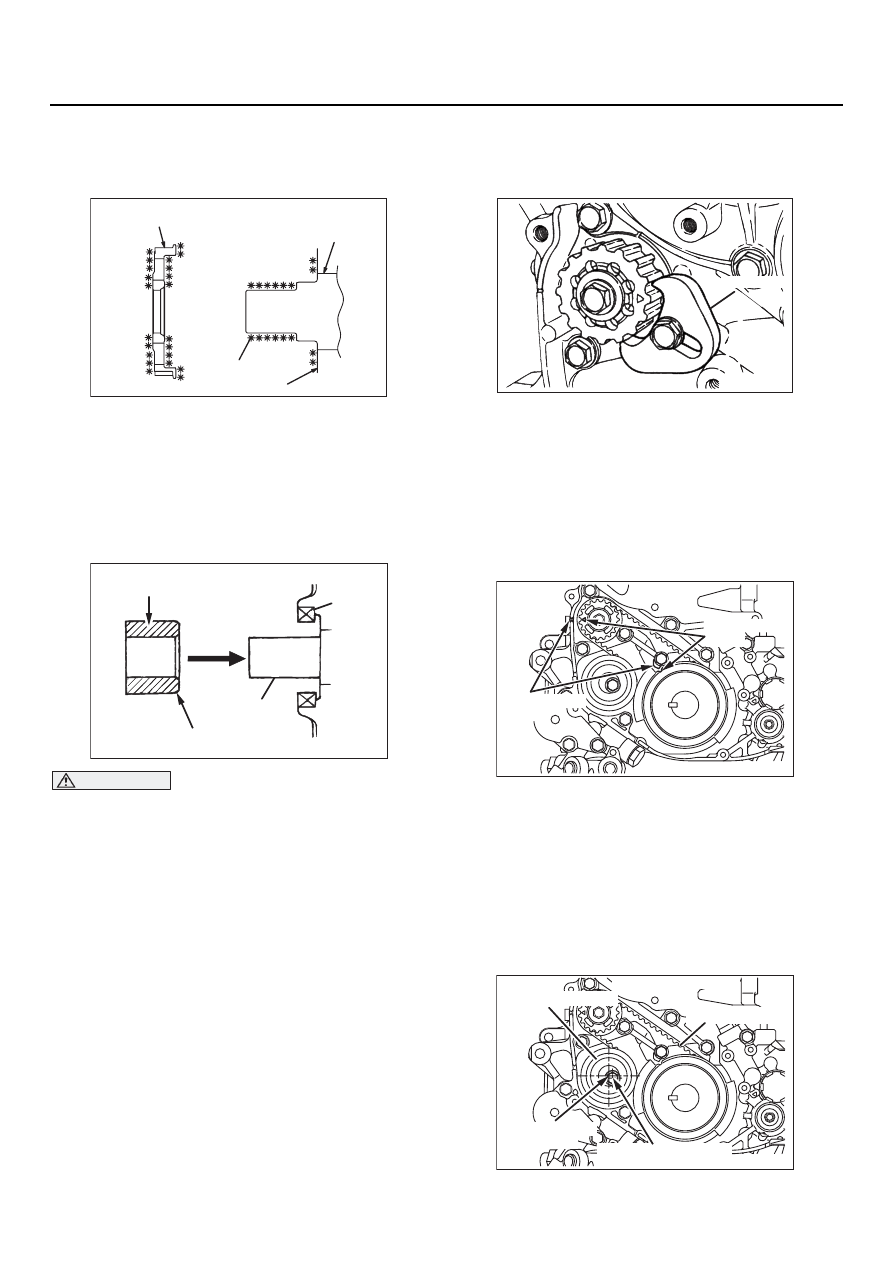

11D

-23

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>E<< УСТАНОВКА ВЕДУЩЕЙ
ШЕСТЕРНИ РЕМНЯ
УРАВНОВЕШИВАЮЩЕГО ВАЛА

Протрите и обезжирьте ведущую шестерню и
ответную поверхность коленчатого вала.

NOTE: Обезжиривание помогает улучшить
сцепление между контактными поверхностями.

>>F<< УСТАНОВКА ДИСТАНЦИОННОЙ
ВТУЛКИ

ВНИМАНИЕ

Если дистанционную втулку поставить
не так, как показано на рисунке (если
развернуть её наоборот), то она сомнёт
кромки переднего сальника.

1. Слегка смажьте маслом ту поверхность

втулки, которая пройдёт через сальник.

2. Установите сальник, повернув его фаской

к сальнику.

>>G<< УСТАНОВКА ЗУБЧАТОГО
КОЛЕСА УРАВНОВЕШИВАЮЩЕГО
ВАЛА

1. Чтобы зубчатое колесо не вращалось,

застопорите его специальным приспособ_
лением MD998785, как показано на рисунке.

2. Затяните болт крепления зубчатого колеса

моментом 45

±

 3 Н

⋅

м.

>>H<< УСТАНОВКА РЕМНЯ ПРИВОДА
УРАВНОВЕШИВАЮЩЕГО ВАЛА

1. Совместите метки на ведущей шестерне

ремня уравновешивающего вала и на зуб_
чатом колесе уравновешивающего вала
с соответствующими метками на корпусе
масляного насоса.

2. Установите ремень уравновешивающего вала

на ведущую шестерню и на зубчатое колесо
уравновешивающего вала. Ведущая ветвь
ремня не должна быть прослаблена.

AK101651AC

Шестерня "B"

Обезжирить

Передняя крышка двигателя

Коленчатый вал

AK202820

Втулка

Фаска

Сальник

Уравновеши_
вающий вал

AB

AK202739AB

MD998785

AK202920 AB

Установочные
метки

Установочные
метки

AK202921

Ролик_натяжитель B

Ведущая ветвь ремня

Ремень привода B

AB

Геометрическая
ось ролика B

Геометрическая ось болта
крепления ролика
