СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

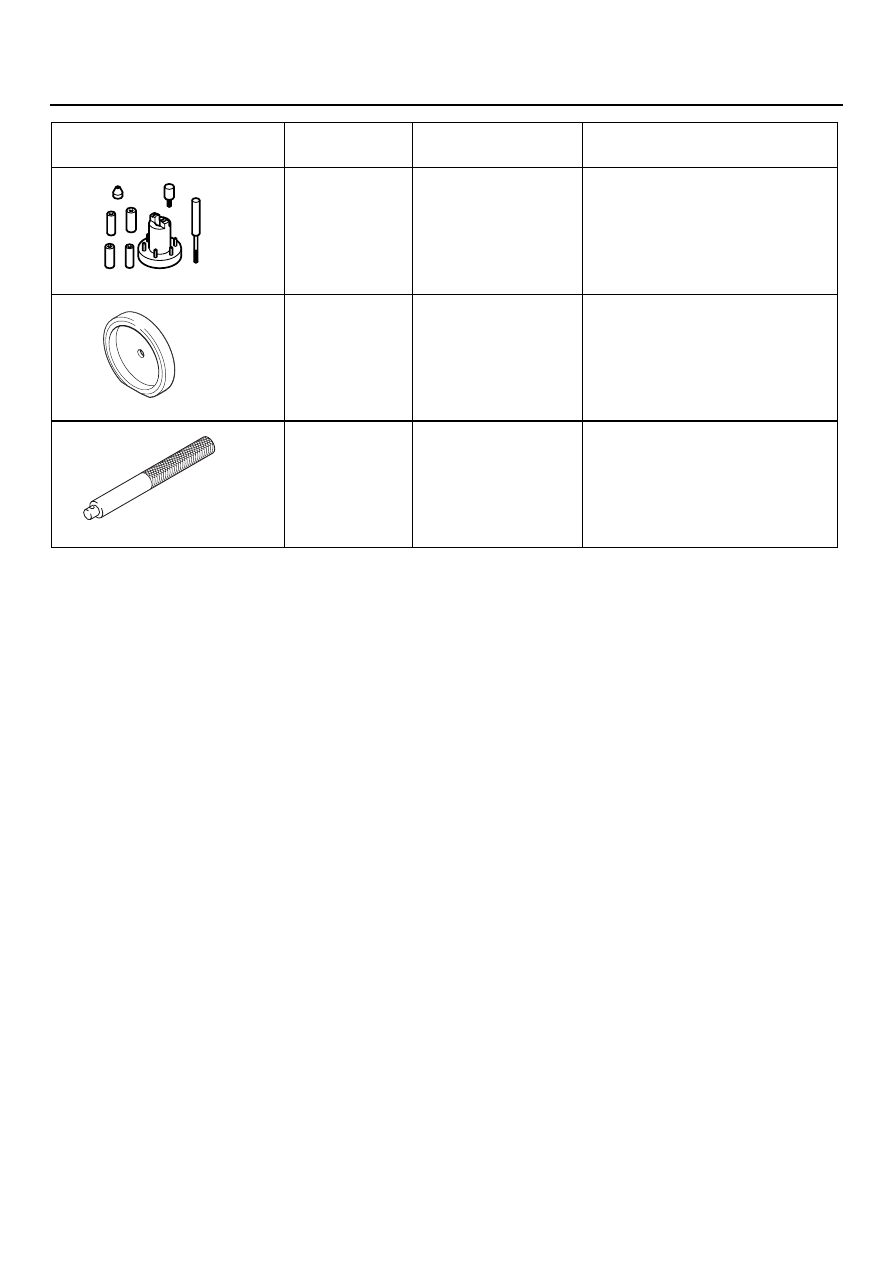

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

MD998780

Оправка для
поршневых пальцев

Выпрессовка и запрессовка
поршневых пальцев

MD998776

Кольцо для
установки заднего
сальника
коленчатого вала

Установка заднего сальника
коленчатого вала

MB990938

Рукоятка

Установка заднего сальника
коленчатого вала
(Используется вместе
с MD998776.)

Приспособление

Номер
по каталогу

Наименование

Назначение

D998776

11D

-17

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА

M1113001000411

AK204441 AB

1

2

3

4

5

6

7

8

9

10

12

11

13

14

15

H

H

H

Последовательность снятия
компонентов

1. Масляный щуп.
2. Кольцевое уплотнение.
3. Кожух масляного щупа.
4. Кольцевое уплотнение.
5. Промежуточный ролик.
6. Крышка.
7. Регулятор натяжения ремня ГРМ.
8. Шкив насоса системы

охлаждения.

9. Натяжная планка генератора.
10. Генератор.
11. Шкив коленчатого вала.
12. Накладка клапанной крышки.
13. Высоковольтный провод.
14. Катушка зажигания.
15. Свеча зажигания.

Последовательность снятия
компонентов

11D

-18

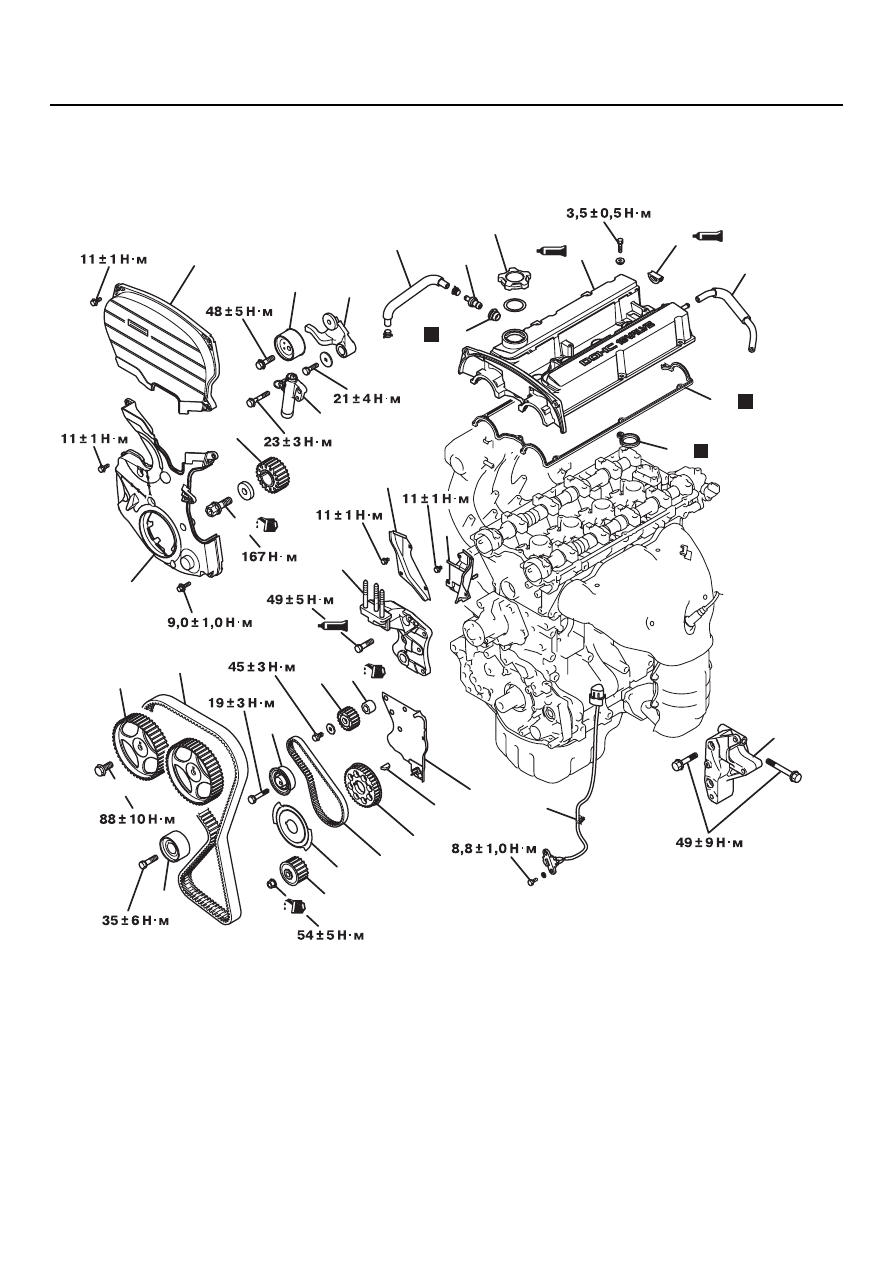

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

РЕМЕНЬ ГРМ

СНЯТИЕ И УСТАНОВКА

M1113001900522

AK204445

12

7

5

6

1

21

22

24

23

25

28

20

26

27

11

2

32

33

29

16

14

4

31

9

34

19

18

15

13

10

17

3

8

30

AB

H

H

H

Последовательность снятия
компонентов

1. Верхняя передняя крышка ремня

ГРМ.

2. Нижняя передняя крышка ремня

ГРМ.

3. Кронштейн насоса

гидроусилителя рулевого
управления.

<<А>> >>M<<

4. Ремень ГРМ.

>>L<<

5. Ролик натяжителя.
6. Рычаг натяжителя.

>>K<<

7. Регулятор натяжителя.

8. Промежуточный ролик.
9. Датчик положения коленчатого

вала двигателя.

<<B>> >>J<<

10. Зубчатое колесо привода

масляного насоса.

<<С>> >>I<<

11. Болт крепления шкива

коленчатого вала.

<<D>> >>I<<

12. Ведущая шестерня механизма

газораспределения.

>>I<<

13. Задающий диск датчика

положения коленчатого вала.

Последовательность снятия
компонентов

11D

-19

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

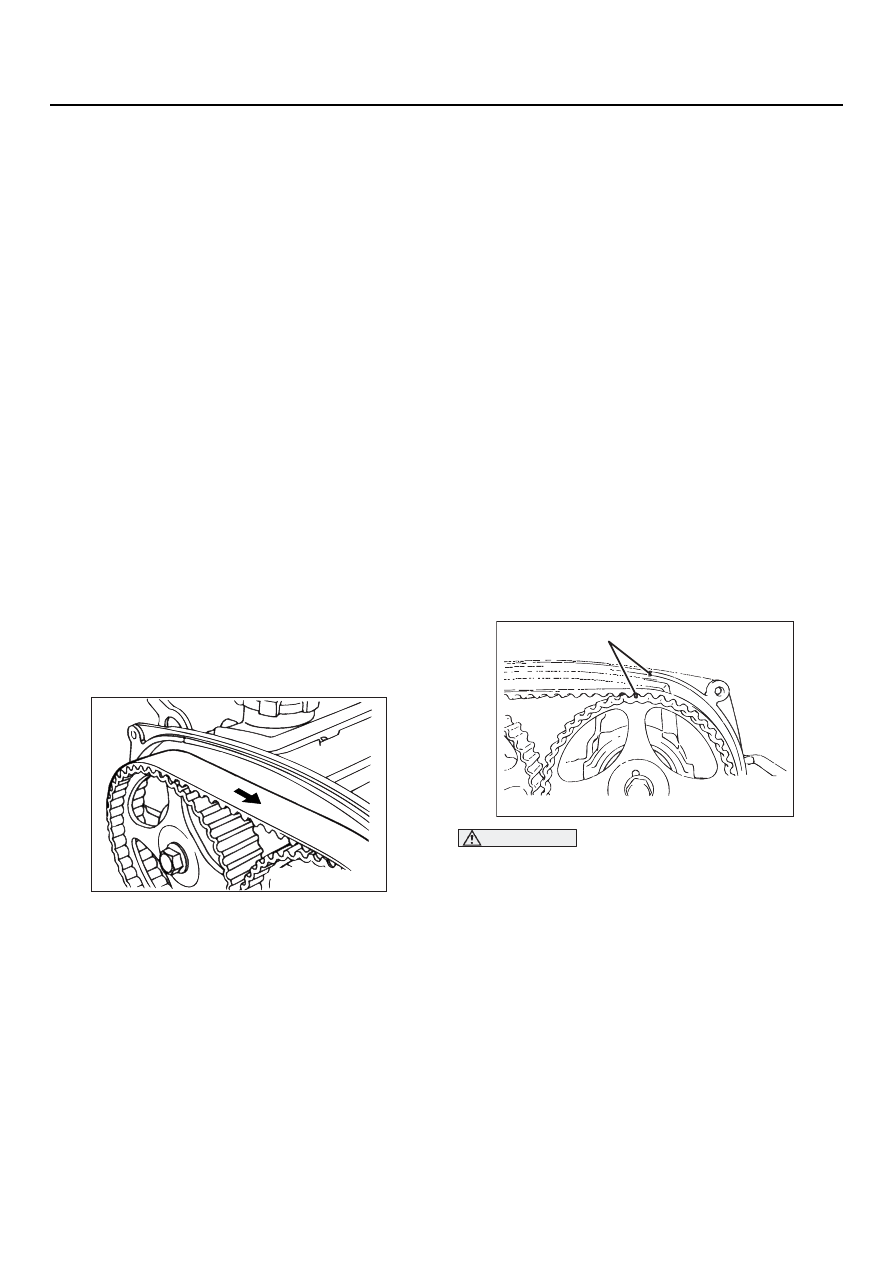

<<A>> СНЯТИЕ РЕМНЯ ГРМ

1. Если предполагается дальнейшее использо_

вание ремня ГРМ, то нанесите мелом на его
тыльной стороне стрелку, чтобы при сборке
его можно было установить в том же
направлении.

ВНИМАНИЕ

Не снимайте ремень, если один из поршней
находится в положении ВМТ. Если поршень
находится в ВМТ, то клапанные пружины
выпускных клапанов находятся в сжатом
состоянии под действием кулачков
распредвала. Если при этом снять ремень
ГРМ, то пружины развернут распредвал
с зубчатым колесом, что может привести
к получению травмы.

2. Выставьте метку выпускного распредвала

примерно за один зуб до ВМТ хода сжатия
1_го цилиндра.

3. Ослабьте гайку крепления ролика натяжителя

и снимите ремень ГРМ.

14. Натяжитель уравновешивающего

вала.

<<E>> >>H<<

15. Ремень привода

уравновешивающего вала.

<<F>> >>G<<

16. Зубчатое колесо

уравновешивающего вала.

>>F<<

17. Дистанционная втулка.

<<G>> >>E<<

18. Ведущая шестерня ремня

уравновешивающего вала.

19. Шпонка коленчатого вала.
20. Шланг сапуна.
21. Шланг принудительной

вентиляции картера (PCV).

22. Клапан системы принудительной

вентиляции картера (PCV).

23. Прокладка клапана PCV.
24. Крышка маслоналивной

горловины.

>>D<<

25. Клапанная крышка.

>>D<<

26. Прокладка клапанной крышки.
27. Уплотнительное кольцо

клапанной крышки.

Последовательность снятия
компонентов

>>С<<

28. Уплотнительный сегмент под

клапанной крышкой.

>>B<<

29. Кронштейн передней опоры

двигателя.

<<H>> >>А<<

30. Болт крепления зубчатого колеса

распредвала.

31. Зубчатое колесо распредвала
32. Передняя крышка двигателя,

правая.

33. Передняя крышка двигателя

верхняя, левая.

34 Передняя крышка двигателя

нижняя, левая.

Последовательность снятия
компонентов

AK202756AB

AK202757

Установочная метка

AB
