34

-1

ГЛАВА 34

ЗАДНЯЯ

ПОДВЕСКА

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВКИ И КОНТРОЛЯ . . .

34

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

34

-2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

34

-4

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ



УСТАНОВКИ ЗАДНИХ КОЛЕС  . . . . . . . . .

34

-4

ПРОВЕРКА СОСТОЯНИЯ ЗАЩИТНОГО



ЧЕХЛА ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА  . . . . . . . . . . . . . . . . . . .

34

-4

УПРАВЛЯЮЩАЯ ШТАНГА,



ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ
ПОДВЕСКИ  . . . . . . . . . . . . . . . . .

34

-5

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

34

-5

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА . . .

34

-7

ПРОДОЛЬНЫЙ РЫЧАГ . . . . . . . .

34

-8

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

34

-8

ПРОВЕРКА  . . . . . . . . . . . . . . . . . . . . . . . . .

34

-12

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО



РЫЧАГА . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

-12

АМОРТИЗАТОР В СБОРЕ  . . . . . .

34

-14

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-14

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-15

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

34

-16

ШТАНГА СТАБИЛИЗАТОРА



ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ .

34

-18

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-18

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-19

ПРОВЕРКА МОМЕНТА НАЧАЛА
ПРОВОРАЧИВАНИЯ ШАРОВОГО



ШАРНИРА СТОЙКИ СТАБИЛИЗАТОРА . .

34

-19

ПРОВЕРКА СОСТОЯНИЯ ЗАЩИТНОГО



ЧЕХЛА ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА  . . . . . . . . . . . . . . . . . . .

34

-19

ПОПЕРЕЧНАЯ БАЛКА ЗАДНЕЙ
ПОДВЕСКИ. . . . . . . . . . . . . . . . . .

34

-20

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-20

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-21

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ЗАДНЯЯ ПОДВЕСКА

34

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1341000301349

ПРИМЕЧАНИЕ: *: Разница между правым и левым колесами не должна быть 0

°30' или меньше.

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1341000601027

Показатель

Номинальное значение

Схождение в мм

По средней линии протектора шины, мм

3 ± 2

Величина схождения (на колесо)

0

° 02' @ 0° 12'

Развал

@0

°30' ± 0°45'

*

Момент начала проворачивания шарового пальца шарнира, Н

⋅м

0.3 @ 2.9

Инструмент

Номер

Наименование

Применение

MB992123

Приспособление для
снятия/установки втулок
рычагов

Снятие и запрессовка втулки
нижнего рычага подвески

MB991448

Приспособление для
снятия/установки втулок

MB991449

Опора приспособления для
снятия/установки втулок

MB990767

Вилка для стопорения ступицы

Фиксация положения ступицы

MB991447

B990767

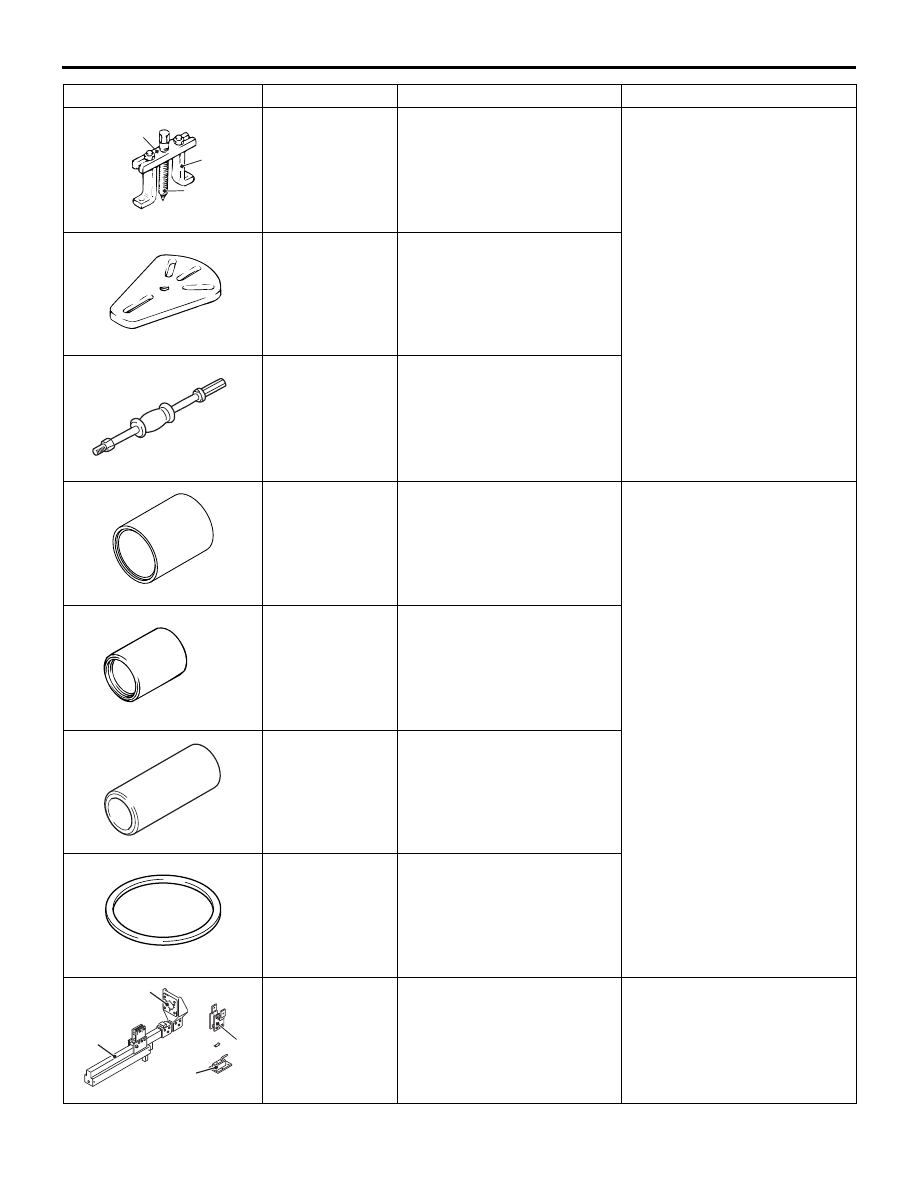

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ЗАДНЯЯ ПОДВЕСКА

34

-3

MB990241

A: MB990242
B: MB990243
C: MB990244

Съемник приводного вала

A: Винт съемника
B: Основание съемника
C: Скоба съемника

Снятие ступицы заднего колеса в
сборе

MB991354

Основание съемника

MB990211

Инерционный ударный
инструмент

MB991523

Приспособление для
снятия/установки втулок
рычагов

Снятие и запрессовка втулки
продольного рычага подвески

MB990890

Приспособление для
снятия/установки втулок
рычагов

MB992125

Основание втулки рычага

MB992865

Основание промежуточного
кольца

MB991832

a: MB991793
b: MB991796
c: MB991794
d: MB991830

Комплект приспособления для
сжатия пружин

a: Приспособление для сжатия

пружин в сборе

b: Приспособление B
c: Верхняя пластина
d: Хомут

Снятие и установка
цилиндрических пружин

Инструмент

Номер

Наименование

Применение

MB990241

A

B

C

AK

MB991354

MB990211

MB990890

MB992125

B992865

MB991832

a

b

c

d

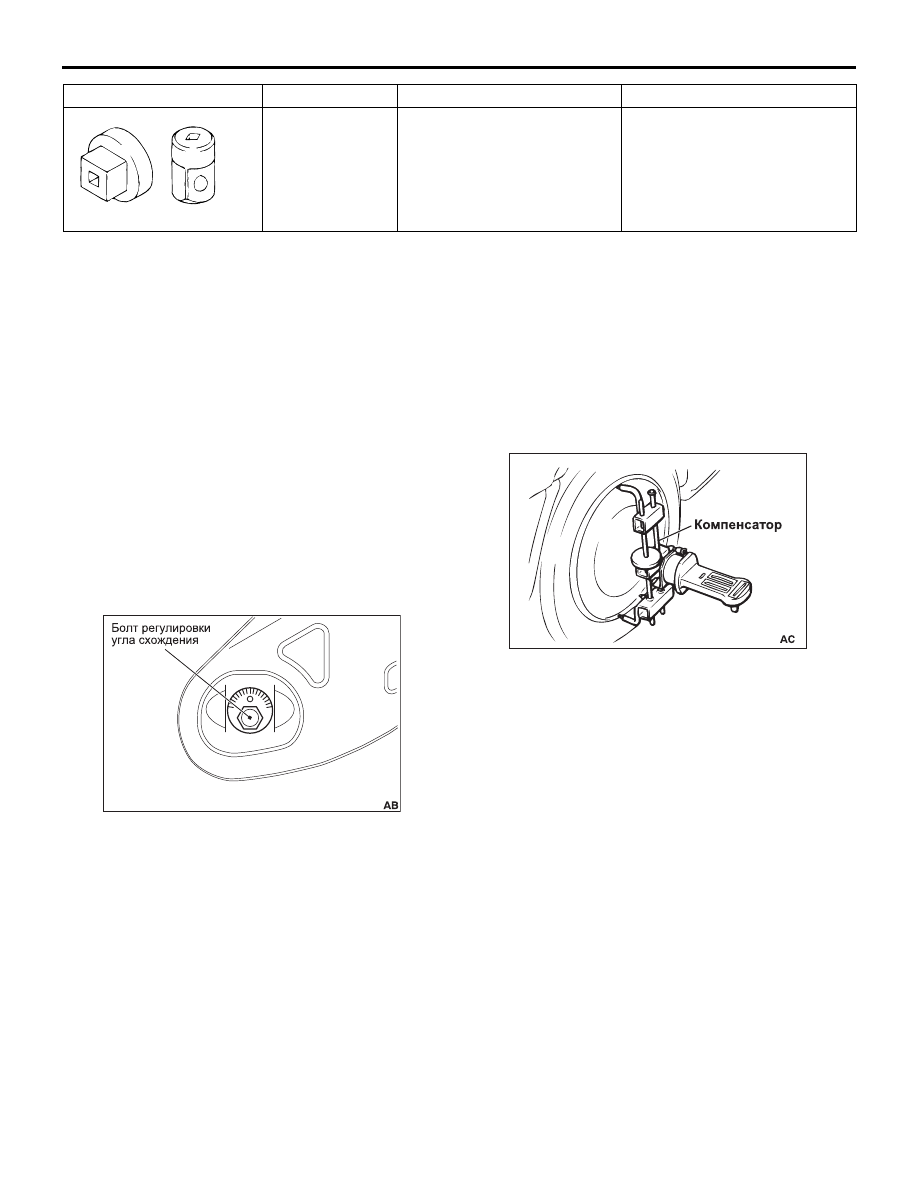

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ЗАДНЯЯ ПОДВЕСКА

34

-4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ
УСТАНОВКИ ЗАДНИХ КОЛЕС

M1341011001278

1. Перед проверкой и регулировкой углов установки

колес следует устранить все неисправности
задней подвески, колес и шин.

2. Перед измерением углов установки колес

установите автомобиль на горизонтальную
площадку.

СХОЖДЕНИЕ КОЛЕС

Номинальное значение:

по средней линии протектора шины, 3 ± 2 мм
Величина схождения (на колесо): 0

°02

'

 B 0

°12

'

Если измеренное значение не соответствует
номинальному диапазону, проведите регулировку
следующим образом:

Для регулировки вращайте болт регулировки угла
схождения (болт крепления внутри корпуса на
управляющей штанге).

Левые колеса: По часовой стрелке (+)
Схождение
Правые колеса: По часовой стрелке (B)
Схождение

Схождение изменяется примерно на 2,6 мм (что
соответствует 0

°16' угла схождения для одной

стороны) при смещении на одно деление шкалы.

РАЗВАЛ

Номинальное значение:

−0°30' ± 0°45'

ПРИМЕЧАНИЕ:

• Разница между правым и левым колесами

должна быть 0

°30' или меньше.

• Развал устанавливается на заводе"изготовителе

и не регулируется.

″

Если на автомобиль установлены колеса из
алюминиевого сплава, то при измерении развала и
продольного угла наклона оси поворота следует
использовать компенсатор.

ПРОВЕРКА СОСТОЯНИЯ ЗАЩИТНОГО
ЧЕХЛА ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА

M1341019100027

1. Сожмите пальцами пыльник шарового шарнира,

чтобы выявить наличие трещин или повреждений.

2. При наличии трещин или повреждений защитного

чехла, замените стойку стабилизатора в сборе.

ПРИМЕЧАНИЕ:  При наличии трещин или
повреждений пыльника шаровой шарнир, как
правило, поврежден.

MB990326

Торцевая головка с
предварительным натягом
(динамометрический ключ)

Измерение момента начала
проворачивания шарового
шарнира стойки стабилизатора

Инструмент

Номер

Наименование

Применение

MB990326

AC506806

AC305848
