Mitsubishi Outlander 3. Руководство - часть 599





НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-11

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА

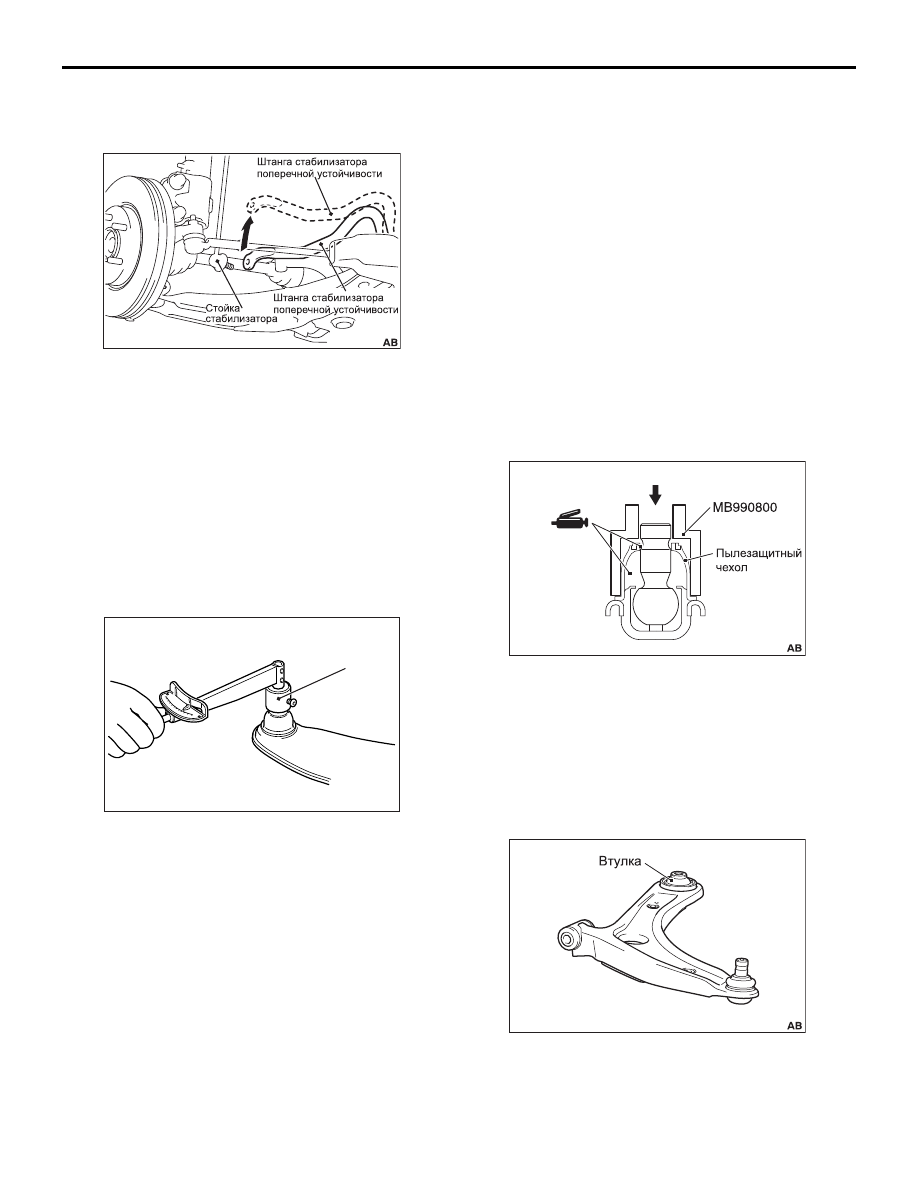

<<A>> ДЕМОНТАЖ НИЖНЕГО РЫЧАГА
ПОДВЕСКИ

Поверните стержень стабилизатора вверх так, чтобы
он не мешал демонтажу нижнего рычага подвески.

ПРОВЕРКА НИЖНЕГО РЫЧАГА
ПОДВЕСКИ

M1332001701212

• Проверьте втулку на наличие износа или

разрушения.

• Проверьте нижний рычаг на наличие деформации

или разрушения.

• Проверьте состояние всех болтов крепления

(состояние резьбы и погнутость).

МОМЕНТ НАЧАЛА ПРОВОРАЧИВАНИЯ
ШАРОВОГО ШАРНИРА НИЖНЕГО РЫЧАГА

1. Несколько раз переместите вперед и назад палец

шарового шарнира нижнего рычага и с помощью
специального динамометрического ключа
(MB991006) замерьте момент начала
проворачивания шарового шарнира нижнего
рычага.

Номинальное значение: 0.3 6 9,0 Н

м

2. Если измеренная величина превышает

номинальное значение, замените нижний рычаг в
сборе (см.

C.33F10

).

3. Даже в том случае, когда измеренная величина

соответствует номинальному значению,
проверьте шаровой шарнир нижнего рычага на
отсутствие люфта или ощущение легкого
похрустывания. Если люфт или ощущение легкого
похрустывания отсутствуют, то шарнир
признается годным для эксплуатации.

ПРОВЕРКА ПЫЛЬНИКА ШАРОВОГО
ШАРНИРА НИЖНЕГО РЫЧАГА

(См.

C.33-4

)

ЗАМЕНА ПЫЛЬНИКА ШАРОВОГО
ШАРНИРА НИЖНЕГО РЫЧАГА

M1332020000145

При повреждении защитного чехла во время
проведения работ по техническому обслуживанию,
замените только защитный чехол шаровой опоры
нижнего рычага подвески следующим образом:
1. Снимите старый пыльник.
2. Заполните рекомендуемой смазкой внутреннюю

часть пыльника шарового шарнира и нанесите ее
на кромку пыльника.

Рекомендуемая смазка



Пластичная смазка SAE J310, NLGI No.2 или
равнозначная ей
Количество:



Весь объем пыльника 9,0 ± 1,0 г,



Кромка: По необходимости

3. Для установки пыльника в положение, при

котором он контактирует с нижним рычагом
подвески, используйте специальный инструмент
для демонтажа и установки шарового шарнира
(MB990800).

4. Сожмите пальцами пыльник шарового шарнира,

чтобы выявить наличие трещин или повреждений.

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА

M1332008101073

Замените втулку в задней части рычага в
соответствии со следующей процедурой.

AC611142

AC404846

MB991006

AB

AC506676

AC506705

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-12

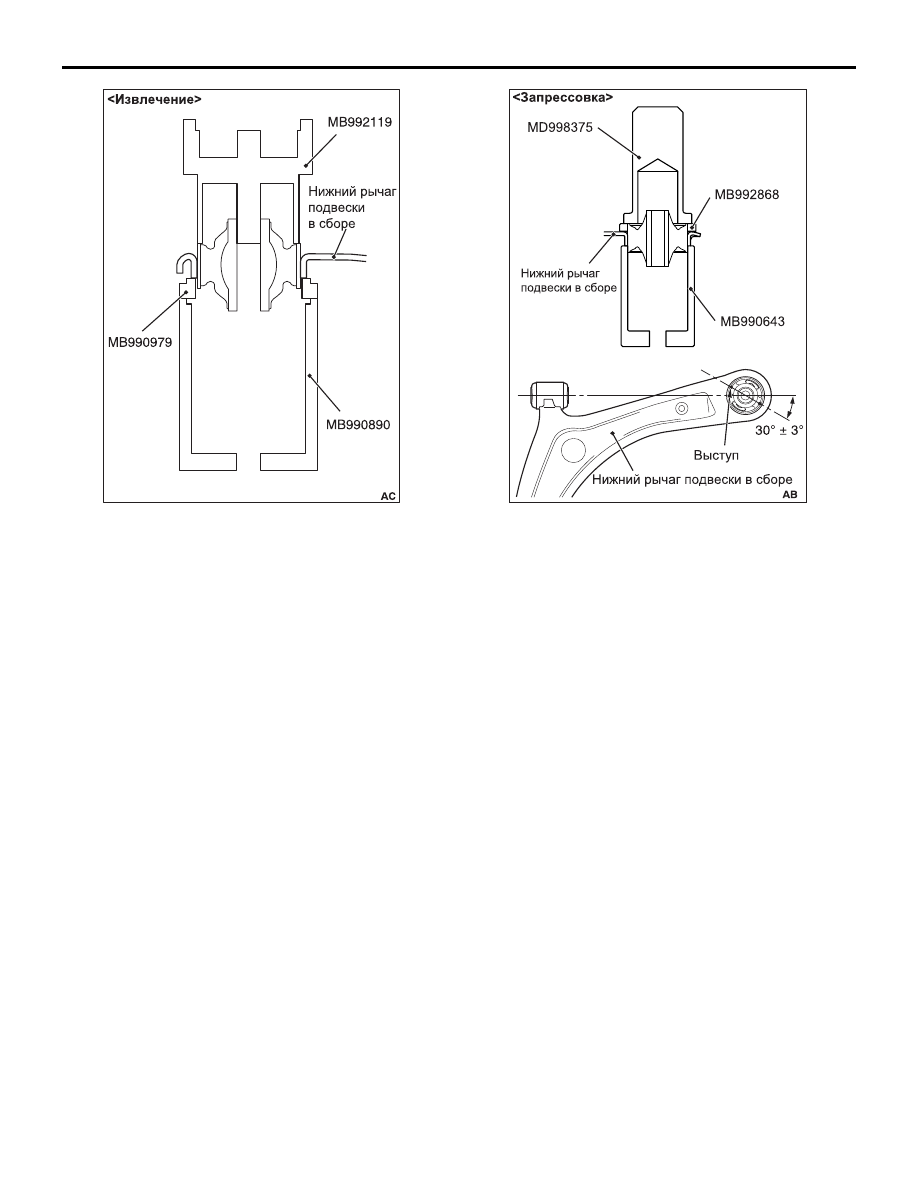

1. Чтобы демонтировать эту втулку, воспользуйтесь

перечисленным ниже специальным
инструментом:

• Инструмент для демонтажа и установки втулки

(MB992119)

• Кольцо (MB990979)

• Основание для установки втулок задней подвески

(MB990890)

2. Используйте следующие специальные

инструменты, чтобы определить место выступа
втулки нижнего рычага передней подвески, как
показано на рисунке. Напрессовывайте
специальный инструмент до тех пор, пока он не
упрется в нижний рычаг подвески.

• Оправка для установки втулки нижнего рычага

подвески (MD998375)

• Основание промежуточного кольца (MB992868)

• Основание втулки задней подвески (MB990643)

AC609383

ACB05504

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-13

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

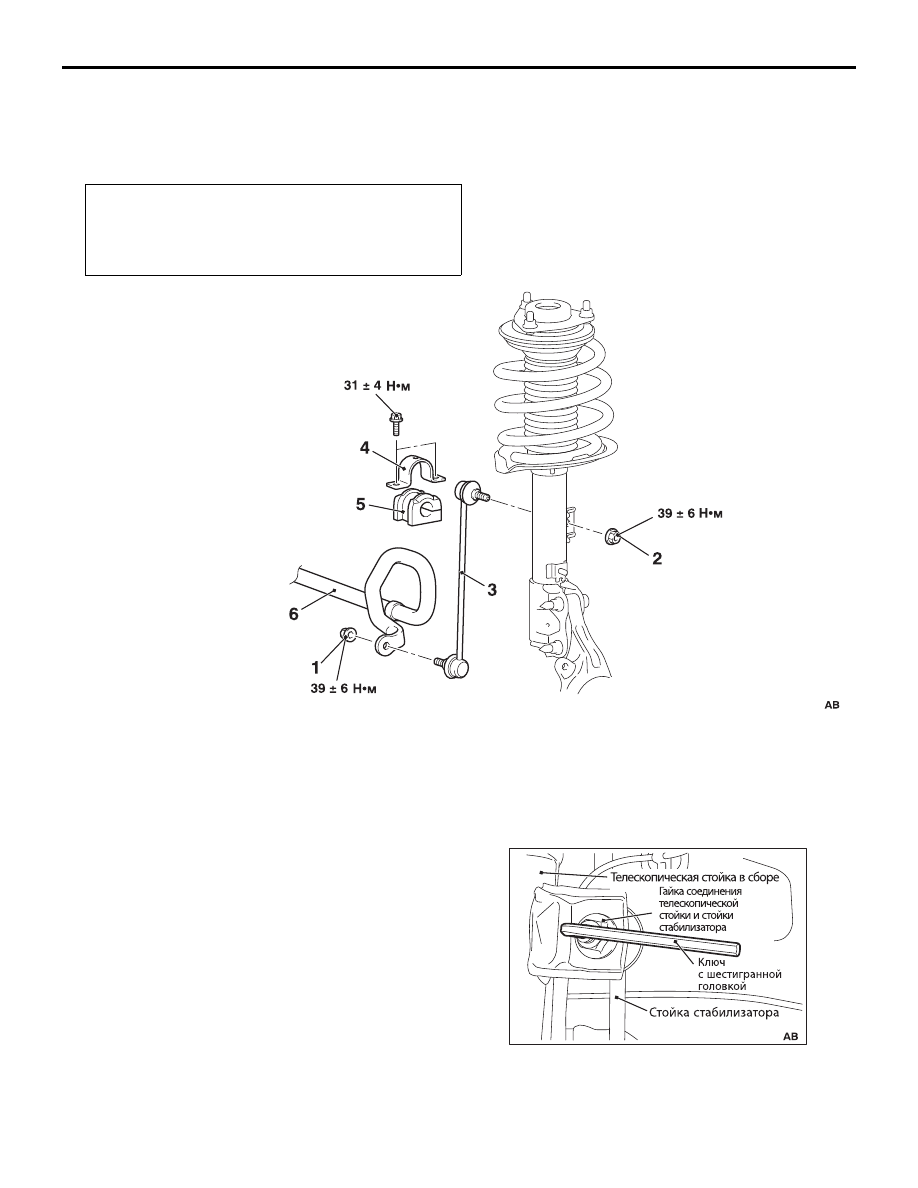

СНЯТИЕ И УСТАНОВКА

M1332001901034

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> ОТВОРАЧИВАНИЕ ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА
И СТЕРЖНЯ СТАБИЛИЗАТОРА/ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА
И ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ

Для отворачивания гайки крепления стойки
стабилизатора и телескопической стойки
используйте ключ для шестигранных гаек, как
показано на рисунке.

Дополнительные операции после установки

Проверьте состояние защитных чехлов на наличие
повреждений, сдавливая их пальцами.

Проверка и регулировка углов установки передних
колес (см.

C.33-4

).

ACC00332

Последовательность демонтажа
стойки стабилизатора

<<A>>

>>C<<

1.

Гайка крепления стойки стабилизаF
тора и штанги стабилизатора

<<A>>

>>C<<

2.

Гайка крепления стойки стабилизаF
тора и телескопической стойки

3.

Стойка стабилизатора
Последовательность демонтажа
подушки штанги стабилизатора

<<A>>

>>C<<

1.

Гайка крепления стойки стабилизаF
тора и штанги стабилизатора

4.

Кронштейн штанги стабилизатора
поперечной устойчивости

>>B<<

5.

Подушка штанги стабилизатора

Последовательность демонтажа
штанги стабилизатора

<<A>>

>>C<<

1.

Гайка крепления стойки стабилизаF
тора и штанги стабилизатора

4.

Кронштейн штанги стабилизатора
поперечной устойчивости

>>B<<

5.

Подушка штанги стабилизатора

>>A<<

6.

Штанга стабилизатора поперечной
устойчивости

AC613526

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-14

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

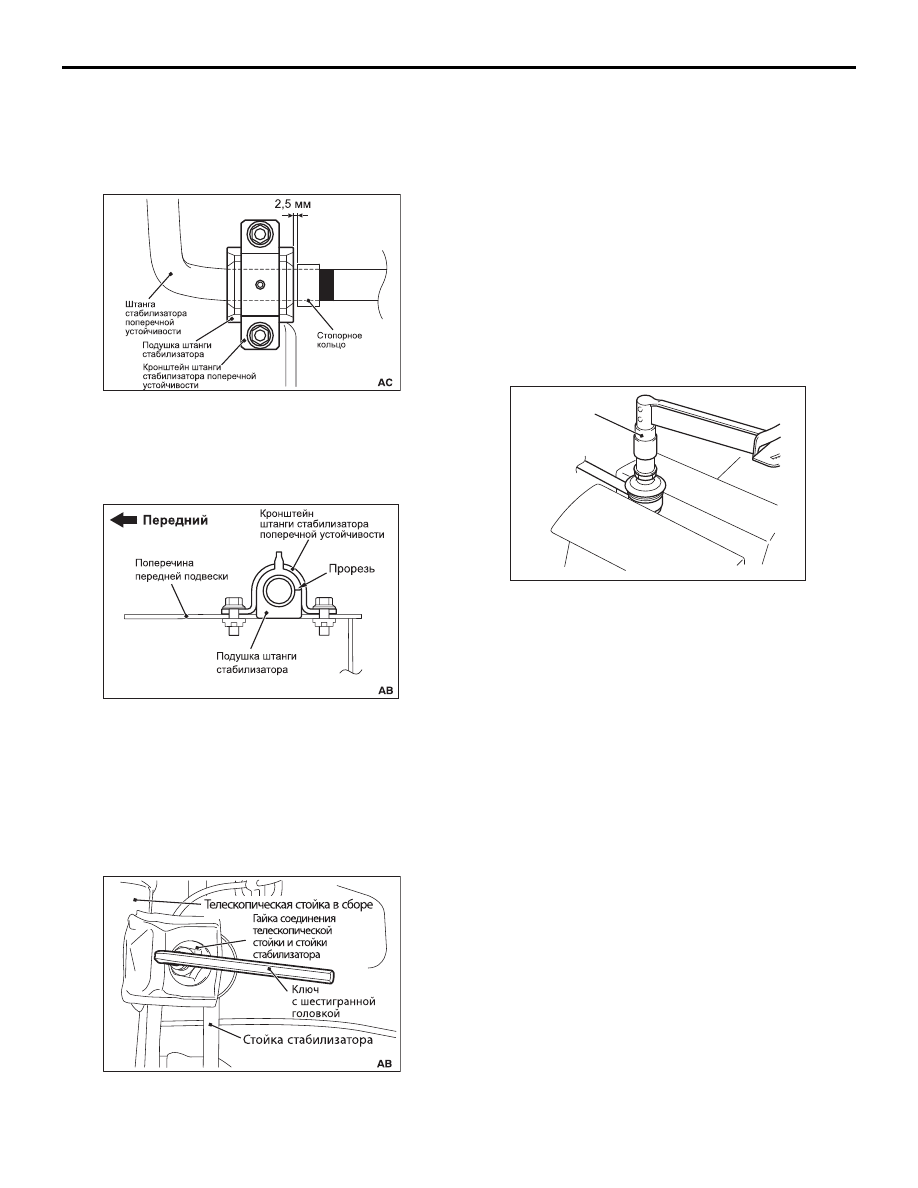

>>A<< УСТАНОВКА ШТАНГИ
СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ

Установите стержень стабилизатора так, как
показано на рисунке.

>>B<< УСТАНОВКА ПОДУШКИ ШТАНГИ
СТАБИЛИЗАТОРА

Установите подушку штанги стабилизатора так, как
показано на рисунке.

>>C<< ЗАВОРАЧИВАНИЕ ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА
И СТЕРЖНЯ СТАБИЛИЗАТОРА/ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА
И ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ

Для заворачивания гайки крепления стойки
стабилизатора и телескопической стойки
используйте ключ для шестигранных гаек, как
показано на рисунке.

ПРОВЕРКА

M1332002000967

• Проверьте состояние втулок на наличие износа

или разрушения.

• Проверьте состояние штанги стабилизатора на

наличие повреждений или разрушения.

• Проверьте состояние всех болтов крепления

(состояние резьбы и погнутость).

ПРОВЕРКА МОМЕНТА НАЧАЛА
ПРОВОРАЧИВАНИЯ ШАРОВОГО
ШАРНИРА СТОЙКИ СТАБИЛИЗАТОРА

1. Несколько раз переместите вперед и назад палец

стойки стабилизатора, наверните гайку на палец и
с помощью специального динамометрического
ключа (MB990326) замерьте момент начала
проворачивания шарового шарнира нижнего
рычага.

Номинальное значение: 0.3 6 2,9 Н

м

2. Если полученное значение превосходит

номинальный диапазон, замените стойку
стабилизатора (см.

C.33F13

).

3. Если полученное значение соответствует

номинальному диапазону, но имеется любой
люфт или ощущение легкого похрустывания, то
она оценивается как негодная и подлежит замене.

ПРОВЕРКА СОСТОЯНИЯ ЗАЩИТНОГО
ЧЕХЛА ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА

(См.

C.33-4

)

AC611658

AC609899

AC613526

AC404845

MB990326

AC
