Mitsubishi Outlander 3. Руководство - часть 596

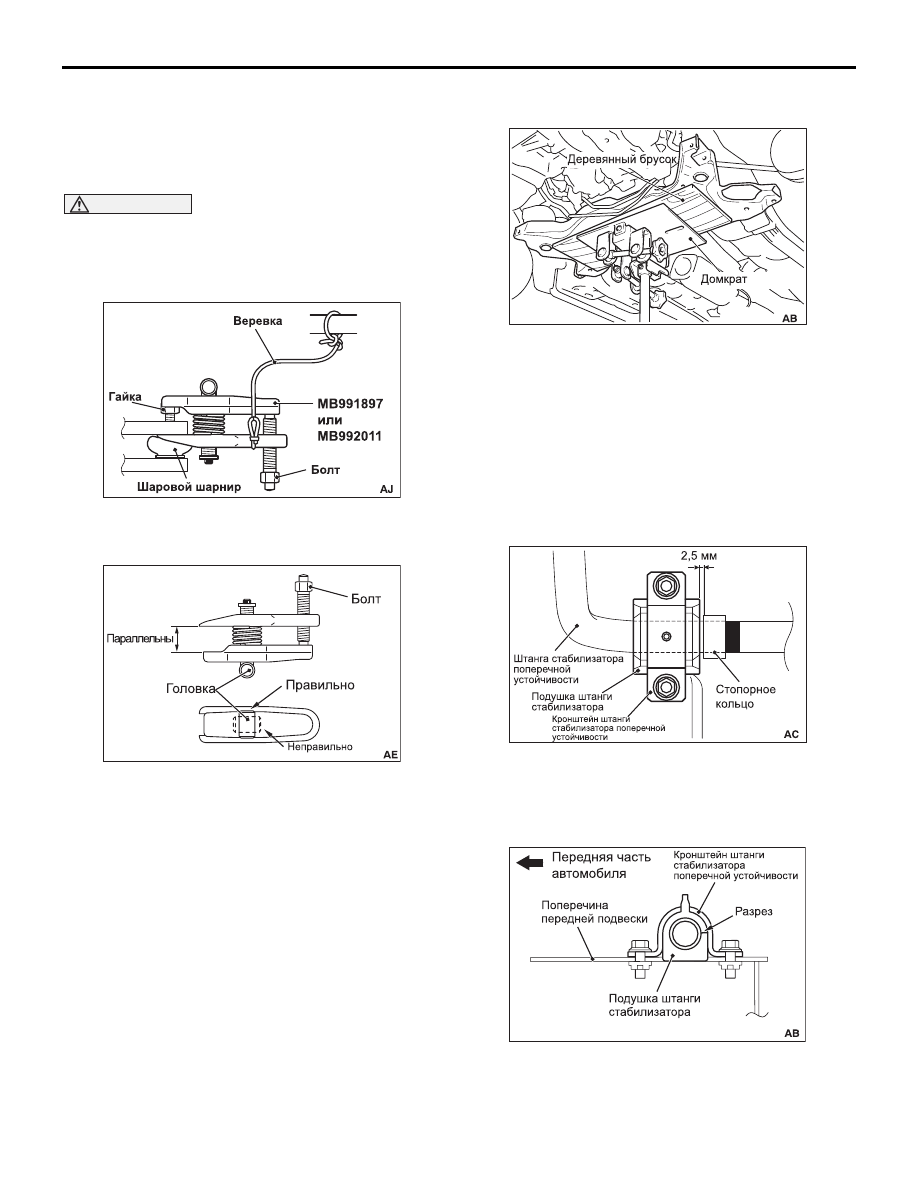

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-7

ОПЕРАЦИИ ПО СНЯТИЮ
КОМПОНЕНТОВ

<<А>> СНЯТИЕ СОМОКОНТРЯЩЕЙСЯ
ГАЙКИ (КРЕПЛЕНИЯ НАКОНЕЧНИКА
РУЛЕВОЙ ТЯГИ)

ВНИМАНИЕ

• Ослабьте самоконтрящуюся гайку, не снимая

ее, воспользовавшись специальным
инструментом.

• Чтобы предотвратить падение специального

инструмента, зафиксируйте его проволокой.

1. Установите съемник шарового шарнира

(MB991897или MB992011) так, как показано на
рисунке.

2. Поверните болт и рукоять таким образом, чтобы

губки специального инструмента были
параллельны, затем вручную затяните болт. После
затяжки болта убедитесь в параллельности губок.
ПРИМЕЧАНИЕ: Для регулировки параллельности
губок специального инструмента, установите
рукоять в положение, указанное на рисунке.

3. Поверните болт и отсоедините наконечник

рулевой тяги от поворотного кулака.

<<В>> СНЯТИЕ ПОПЕРЕЧНОЙ БАЛКИ
(ПОДРАМНИКА)

1. Подоприте поперечную балку домкратом, затем

снимите ее.

2. Проверьте состояние шлангов и жгутов проводов,

затем снимите поперечную балку в сборе с крон-
штейном задней опоры и рулевым механизмом.

ОПЕРАЦИИ ПО УСТАНОВКЕ
КОМПОНЕНТОВ

>>A<< УСТАНОВКА ШТАНГИ
СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ

Установите стабилизатор поперечной устойчивости
так, как показано на рисунке.

>>В<< УСТАНОВКА УПРУГОЙ ОПОРЫ
СТАБИЛИЗАТОРА

Установите упругую опору стабилизатора
поперечной устойчивости так, как показано на
рисунке.

AC208247

AC104739

AC605350

AC611658

AC609899

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-8

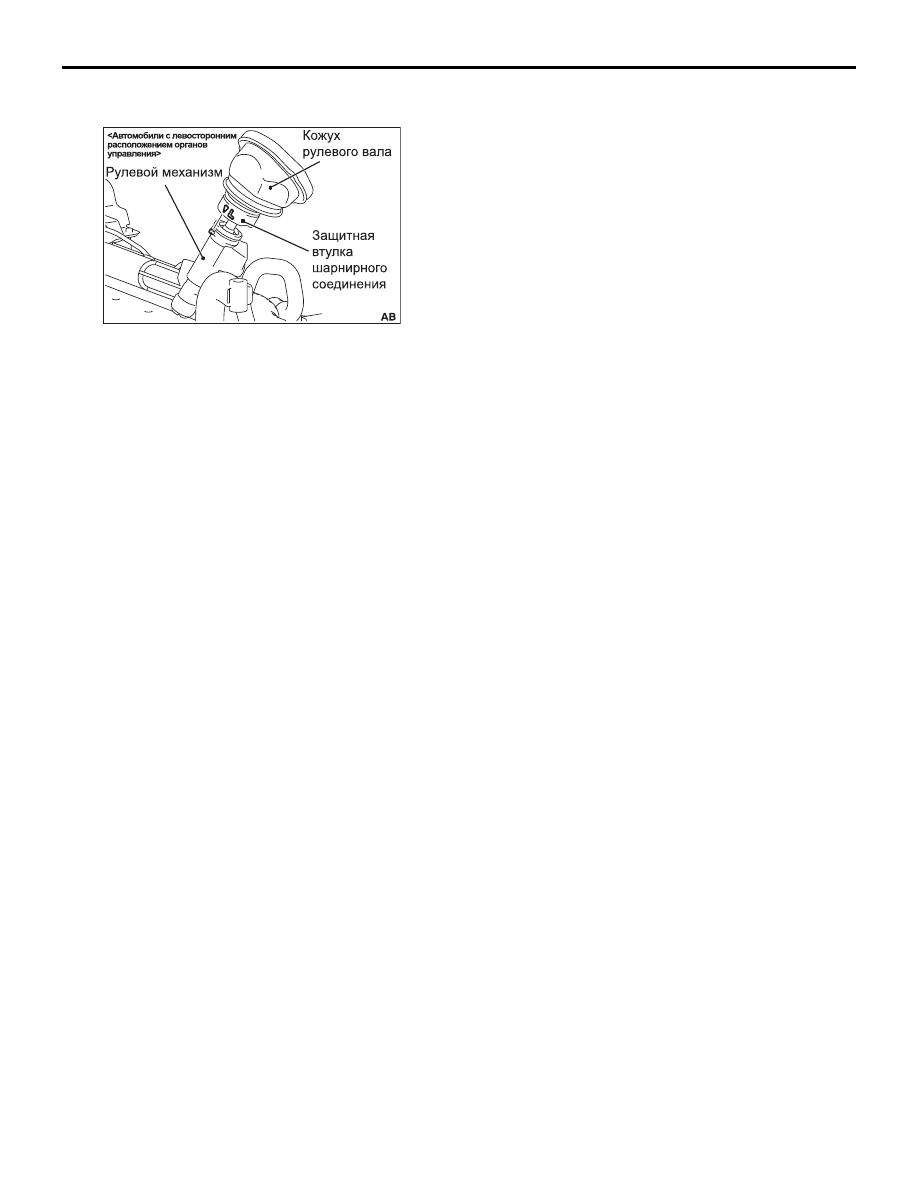

>>С<< УСТАНОВКА ЗАЩИТНОЙ ВТУЛКИ
ШАРНИРНОГО СОЕДИНЕНИЯ

Установите защитную втулку шарнирного
соединения на рулевой механизм, совместив
установочные метки, как показано на рисунке.

AC611661

33

-1

ГЛАВА 33

ПЕРЕДНЯЯ

ПОДВЕСКА

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВКИ И КОНТРОЛЯ . . .

33

-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

33

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

33

-2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

33

-4

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ



УСТАНОВКИ ПЕРЕДНИХ КОЛЕС . . . . . . .

33

-4

ПРОВЕРКА ЛЮФТА ШАРОВОГО



ШАРНИРА НИЖНЕГО РЫЧАГА . . . . . . . . .

33

-4

ПРОВЕРКА СОСТОЯНИЯ ПЫЛЬНИКА



ШАРОВОГО ШАРНИРА . . . . . . . . . . . . . . .

33

-4

ТЕЛЕСКОПИЧЕСКАЯ СТОЙКА



В СБОРЕ  . . . . . . . . . . . . . . . . . . .

33

-5

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

33

-5

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

33

-6

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

33

-7

НИЖНИЙ РЫЧАГ ПОДВЕСКИ  . . .

33

-10

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

33

-10

ПРОВЕРКА НИЖНЕГО РЫЧАГА



ПОДВЕСКИ . . . . . . . . . . . . . . . . . . . . . . . . .

33

-11

ЗАМЕНА ПЫЛЬНИКА ШАРОВОГО



ШАРНИРА НИЖНЕГО РЫЧАГА . . . . . . . . .

33

-11

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА . . .

33

-11

ШТАНГА СТАБИЛИЗАТОРА



ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

33

-13

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

33

-13

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

33

-14

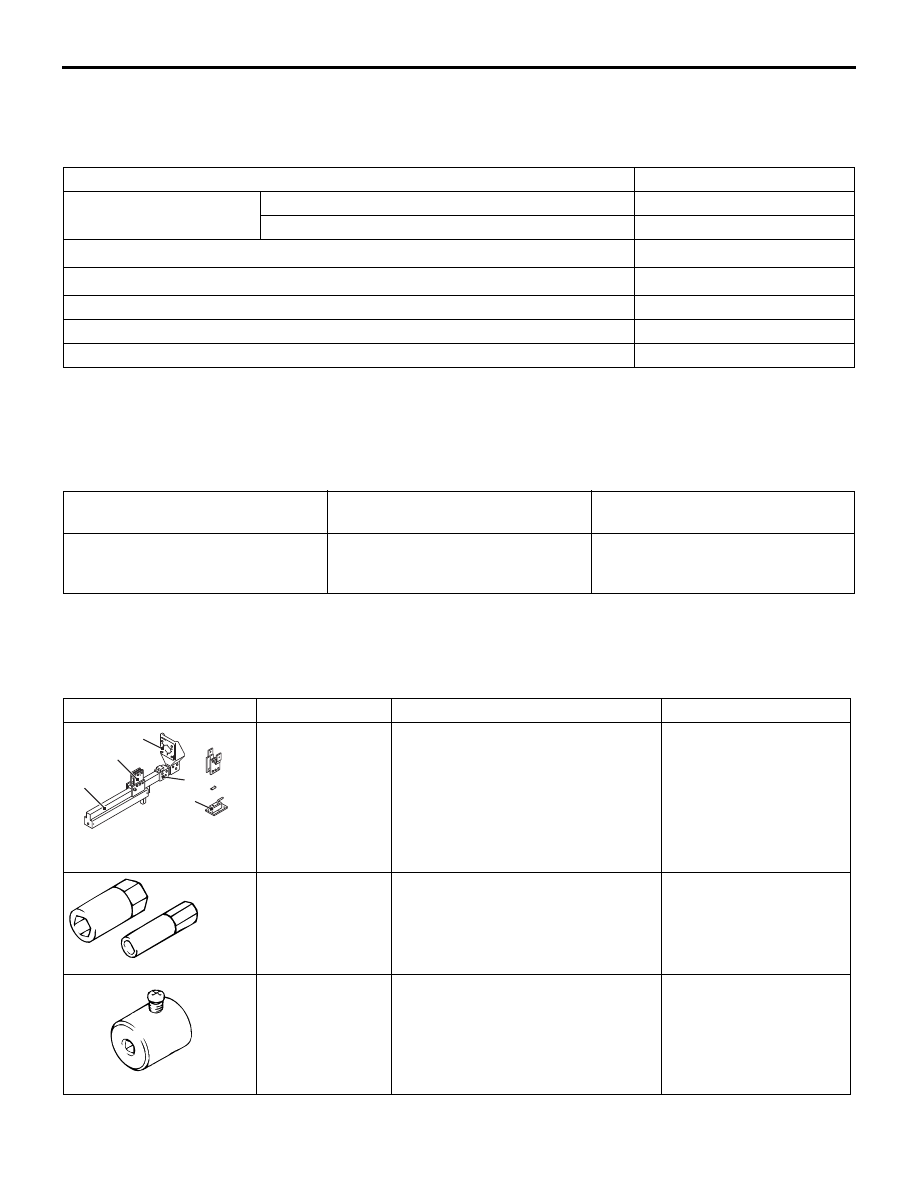

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1332000302195

ПРИМЕЧАНИЕ: *: Разница между правым и левым колесами не должна быть 0

°30' или меньше.

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1332000400389

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1332000601193

Показатель

Номинальное значение

Схождение

По средней линии протектора шины, мм

1 ± 2

Величина схождения (на колесо)

0

°02' ± 0°04'

Развал

0

°20' ± 0°30'

*

Продольный угол наклона оси поворота

2

°35' ± 0°45'

*

Поперечный угол наклона оси поворота

12

°45' ± 1°30'

Момент начала проворачивания шарового шарнира нижнего рычага, Н•м

0.3 F 9.0

Момент начала проворачивания шарового пальца шарнира, N

∞м

0.3 F 2.9

Показатель

Рекомендуемый смазочный
материал

Количество

Внутрь и на кромку пыльника
шарового шарнира нижнего
рычага

Пластичная смазка SAE J310, NLGI
No.2 или равнозначная ей

Весь объем пыльника: 9.0 ± 1,0 г
Кромка: По необходимости

Инструмент

Номер

Наименование

Применение

MB991832

a. MB991793
b. MB991795
c. MB991794
d. MB991829
e. MB991830

Комплект приспособления для
сжатия пружин

a. Приспособление для сжатия

пружин

b. Насадка A
c. Верхняя пластина
d. Опора оправки
e. Хомут

Сжимание пружины
передней подвески

MB991680

a. MB991681
b. MB991682

Набор ключей

a. Ключ
b. Торцевая головка

Сборка и разборка
телескопической стойки

MB991006

Торцевая головка с
предварительным натягом
(динамометрический ключ)

Измерение момента
начала проворачивания
шарового шарнира
нижнего рычага

MB991832

a

b

e

c

d

MB991680

A

B

A

B

a

b

MB991006
