КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ В МОТОРНОМ ОТСЕКЕ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-3

ОПЕРАЦИИ ПО УСТАНОВКЕ
КОМПОНЕНТОВ

>>A<< УСТАНОВКА КРОНШТЕЙНА
КРЕПЛЕНИЯ ДВИГАТЕЛЯ

ВНИМАНИЕ

Не отворачивайте маленький саморез.

Затяните гайки кронштейна крепления двигателя,
выполнив следующую процедуру.

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

В МОТОРНОМ ОТСЕКЕ

СНЯТИЕ И УСТАНОВКА

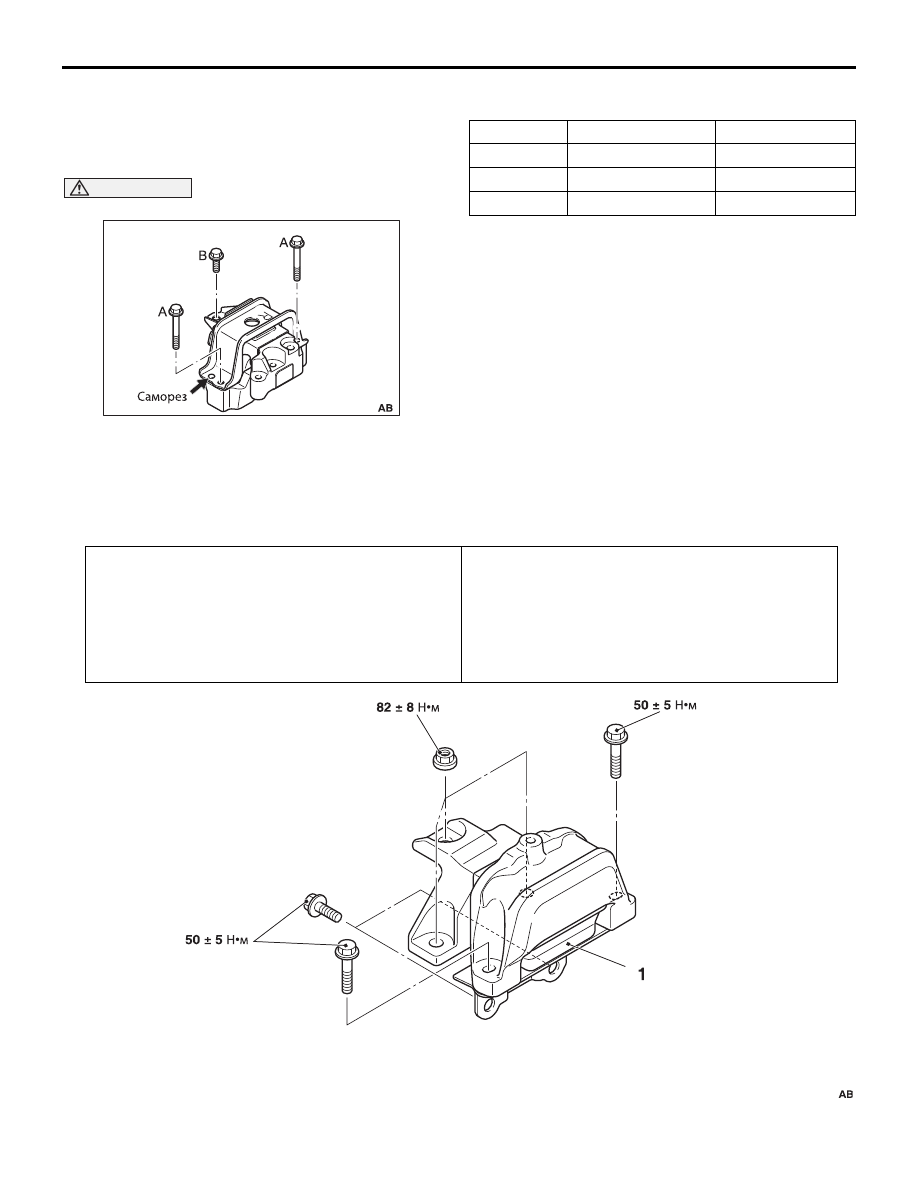

M1321001402823

ACC00489

Порядок

Гайки крепления

Момент затяжки

1-я

A

2,5

± 2,5 Н⋅м

2-я

B

50

± 5 Н⋅м

3-я

A

50

± 5 Н⋅м

Дополнительные операции перед снятием

•

Снятие аккумуляторной батареи и поддона (Обрати-



тесь к ГЛАВЕЕ 54A -Аккумуляторная батарея ).

•

Снятие узла воздушного фильтра двигателя
(Обратитесь к ГЛАВЕ 15-Воздушный фильтр)

•

Снятие блока управления двигателем (Обратитесь к
ГЛАВЕ 13А - Электронный блок управления
двигателем ).

Дополнительные операции после установки

•

Установка блока управления двигателем
(Обратитесь к ГЛАВЕ 13А - Электронный блок
управления двигателем ).

•

Установка узла воздушного фильтра двигателя
(Обратитесь к ГЛАВЕ 15-Воздушный фильтр ).

•

Установка аккумуляторной батареи и поддона
(Обратитесь к ГЛАВЕ 54A -Аккумуляторная батарея ).

ACB05553

Последовательность снятия



<<A>>

>>A<<

1.

Кронштейн опоры трансмиссии

ШТАНГА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-4

ОСОБЕННОСТИ СНЯТИЯ
КОМПОНЕНТА

<<A>> СНЯТИЕ КРОНШТЕЙНА ОПОРЫ
ТРАНСМИССИИ

1. Для поддержания двигателя и трансмиссии

установите гаражный домкрат, уперев его через
деревянный брусок в картер трансмиссии.

2. Подъем домкратом необходимо продолжать до

полного освобождения опоры трансмиссии от
нагрузки веса трансмиссии, после чего снимите
кронштейн крепления трансмиссии.

ОПЕРАЦИИ ПО УСТАНОВКЕ
КОМПОНЕНТОВ

>>A<< УСТАНОВКА КРОНШТЕЙНА
ОПОРЫ ТРАНСМИССИИ

ВНИМАНИЕ

Не вывинчивайте маленький саморез с задней
стороны.

Затяните гайки кронштейна опоры трансмиссии,
выполнив следующую процедуру.

ШТАНГА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА

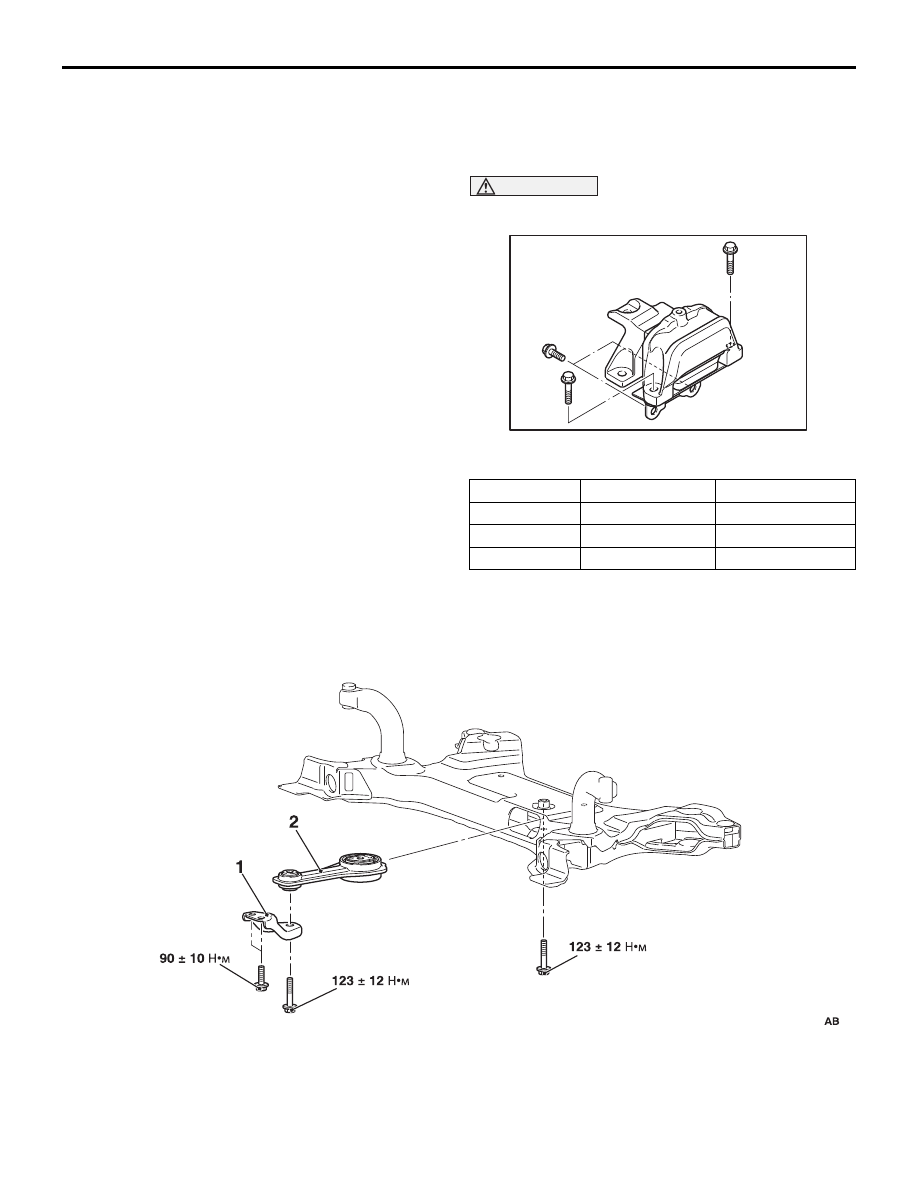

M1321004900229

Порядок

Гайки крепления

Момент затяжки

1-я

A

2.5

± 2,5 Н⋅м

2-я

B

50

± 5 Н⋅м

3-я

A

50

± 5 Н⋅м

ACC00490 AB

A

B

B

ACB05554

Последовательность снятия



1.

Кронштейн задней опоры

2.

Узел штанги опоры двигателя

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-5

ПОПЕРЕЧНАЯ БАЛКА

СНЯТИЕ И УСТАНОВКА

M1321003202331

ВНИМАНИЕ

•  Перед снятием рулевого колеса и модуля подушки безопасности водителя, обратитесь к ГЛАВЕ

52B-Меры предосторожности  и модуль надувной подушки безопасности и часовая пружина.
Поверните рулевое колесо в положение прямолинейного движения и выньте ключ зажигания.
Если вы не выполните указанное действие, часовая пружина системы SRS может повредиться,
что приведет к неработоспособности системы SRS (подушки безопасности) и может стать
причиной серьезных травм водителя.

• Детали, отмеченные знаком «*» F это болты/гайки со стабилизатором коэффициента трения.

Если они были сняты, убедитесь, что они не повреждены, очистите резьбу от пыли и смазки и
затяните установленным моментом.

• После установки проведите процедуру калибровки электронного блока управления ASCFECU,

чтобы сохраните в его памяти нейтральное положение датчика рулевого колеса. (Обратитесь к
ГЛАВЕ 35C - Обслуживание на автомобиле, Калибровка датчика положения рулевого колеса ).

Дополнительные операции перед снятием

•

Снятие модуля подушки безопасности и рулевого
колеса (Обратитесь к ГЛАВЕ 37В -Рулевое колесо ).

•

Снятие опоры для ноги.

•

Снятие разъема электронного блока управления
электрического усилителя рулевого управления
(Обратитесь к ГЛАВЕ 37B - Электронный блок
управления усилителем рулевого управления ).

•

Снятие облицовки капота (правой, левой)
(Обратитесь к ГЛАВЕ 52А- Элементы отделки ).

•

Снятие облицовки рулевого вала (Обратитесь к
ГЛАВЕ 37B - Рулевой вал ).

•

Снятие нижней A, B и боковой защитной крышки
моторного отделения (Обратитесь к ГЛАВЕ 51 -
Нижняя защитная крышка ).

•

Снятие узла нижнего рычага (Обратитесь к ГЛАВЕ
33-Нижний рычаг)

Дополнительные операции после установки

•

Пальцами нажмите на защитный чехол шарового
шарнира поперечной тяги, чтобы убедиться в
отсутствии трещин и иных повреждений (Обратитесь
к ГЛАВЕ 37B - Обслуживание на автомобиле, Осмотр
защитного чехла шарового шарнира ).

•

Пальцами нажмите на защитный чехол шарового
шарнира стабилизатора, чтобы убедиться в
отсутствии трещин и иных повреждений (Обратитесь
к ГЛАВЕ 33 - Обслуживание на автомобиле, Осмотр
защитного чехла шарового шарнира нижнего
рычага).

•

Установка узла нижнего рычага (Обратитесь к ГЛАВЕ
33-Нижний рычаг)

•

Установка нижней A, B и боковой защитной крышки
моторного отделения (Обратитесь к ГЛАВЕ 51 -
Нижняя защитная крышка ).

•

Установка разъема электронного блока управления
электрического усилителя рулевого управления
(Обратитесь к ГЛАВЕ 37B - Электронный блок
управления усилителем рулевого управления ).

•

Установка облицовки капота (правой, левой)
(Обратитесь к ГЛАВЕ 52А- Элементы отделки ).

•

Установка облицовки рулевого вала (Обратитесь к
ГЛАВЕ 37B - Рулевой вал ).

•

Установка опоры для ноги.

•

Центрирование часовой пружины (Обратитесь к
ГЛАВЕ 52B - Модуль подушки безопасности
водителя ).

•

Установка модуля подушки безопасности и рулевого
колеса (Обратитесь к ГЛАВЕ 37В -Рулевое колесо ).

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-6

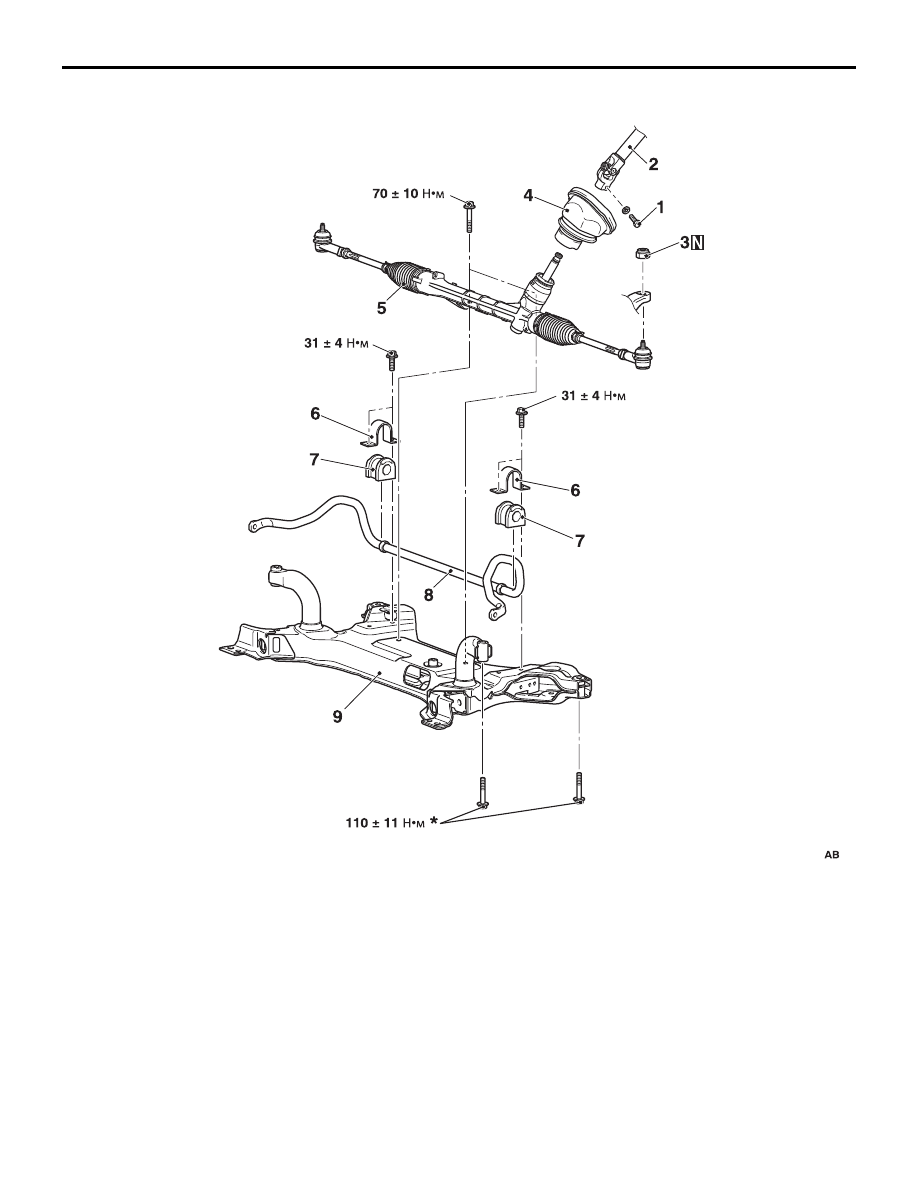

ACB05555

Последовательность снятия

1.

Болт рулевой колонки

2.

Шарнир соединения вала рулевой
колонки и рулевого механизма

<<A>>

3.

Самоконтрящаяся гайка (крепления
наконечника рулевой тяги)

І

Скоба силового элемента передней
панели пола и передняя боковая
панель (Обратитесь к ГЛАВЕ 42A -
Съемная панель )

<<B>>

І

Поперечная балка (подрамник) в
сборе

>>C<< 4.

Защитная втулка шарнирного
соединения

5.

Рулевой механизм и рулевой привод

6.

Кронштейн штанги стабилизатора
поперечной устойчивости

>>B<< 7.

Подушка штанги стабилизатора

>>A<< 8.

Штанга стабилизатора поперечной
устойчивости

9.

Поперечина передней подвески
