ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-26

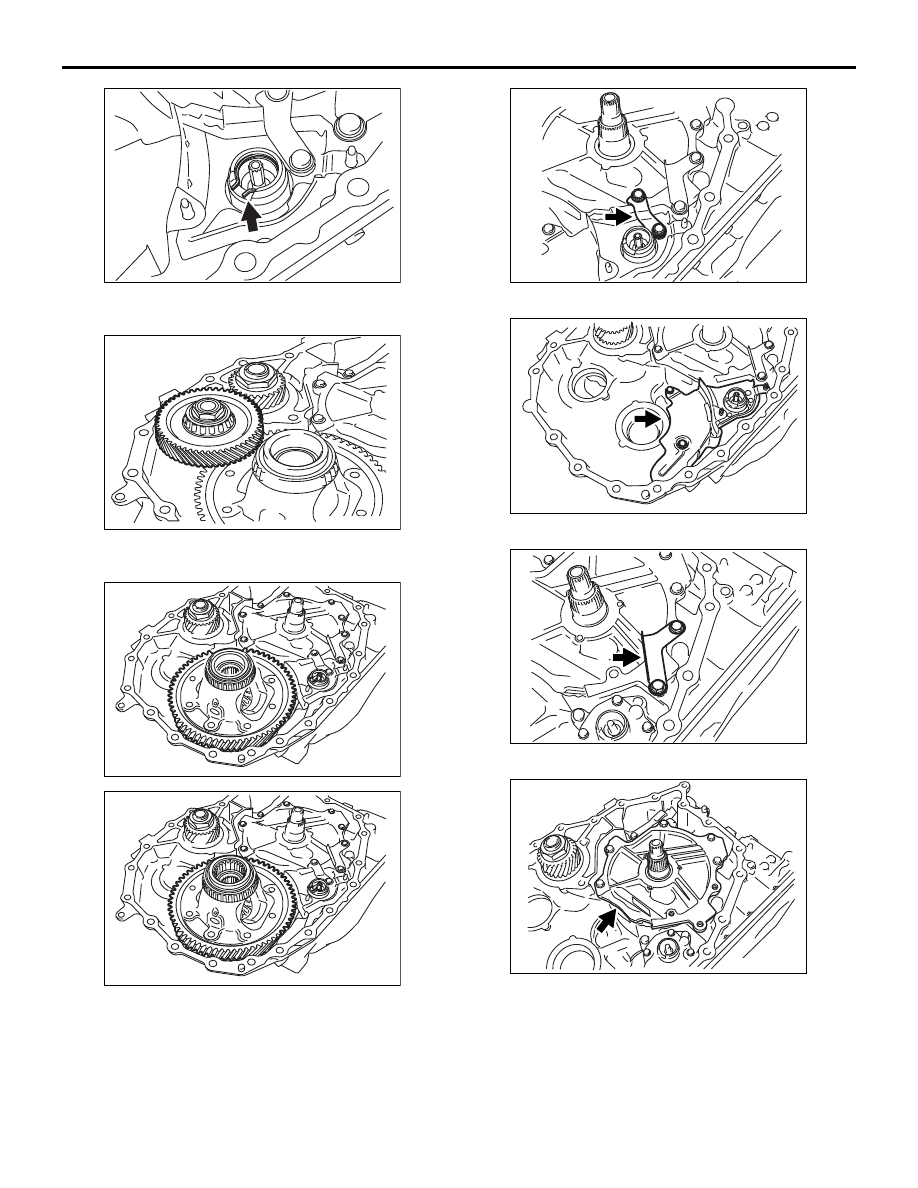

31.Снимите стопорное кольцо с насоса рабочей

жидкости.

32.Снимите с картера трансмиссии шестерню

понижающей передачи в сборе.

33.Снимите ведомую шестерню главной передачи с

дифференциалом в сборе с картера трансмиссии.

34.Снимите кронштейн.

35.Снимите маслосборник.

36.Снимите перегородку.

37.Снимите корпус насоса рабочей жидкости с

картера трансмиссии.

AK502211AC

AK502212

AK605044

<F1CJA>

AD

AK502213

<W1CJA>

AE

AK502214AC

AK502215AD

AK502216AD

AK502217AC

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-27

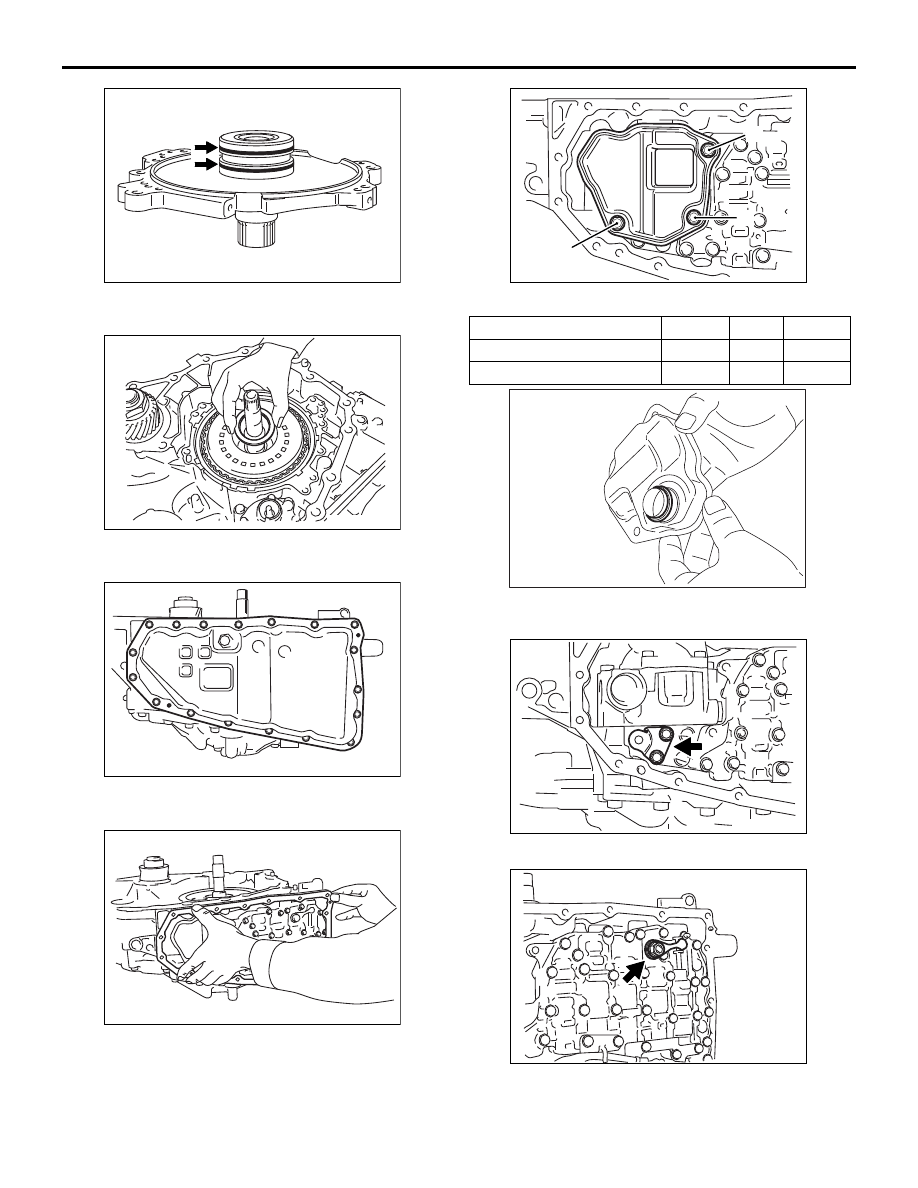

38.Снимите уплотнительные кольца с насоса

рабочей жидкости.

39.Снимите игольчатый подшипник с фрикциона

переднего хода.

40.Снимите поддон с картера трансмиссии.
41.Снимите магнит с поддона.

42.Снимите прокладку поддона с картера

трансмиссии.

43.Снимите фильтр заборник.

44.Снимите уплотнительное кольцо с фильтра

заборника.

45.Снимите кронштейн с клапанной коробки.

46.Снимите рычаг золотника ручного управления.

AK502218AC

AK502219

AK502220

AK502221

Обозначение болта

A

B

C

Длина стержня болта, мм

12

44

12

Количество

1

1

1

AK502222AC

C

B

A

AK502780

AK502223AC

AK502224AC

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-28

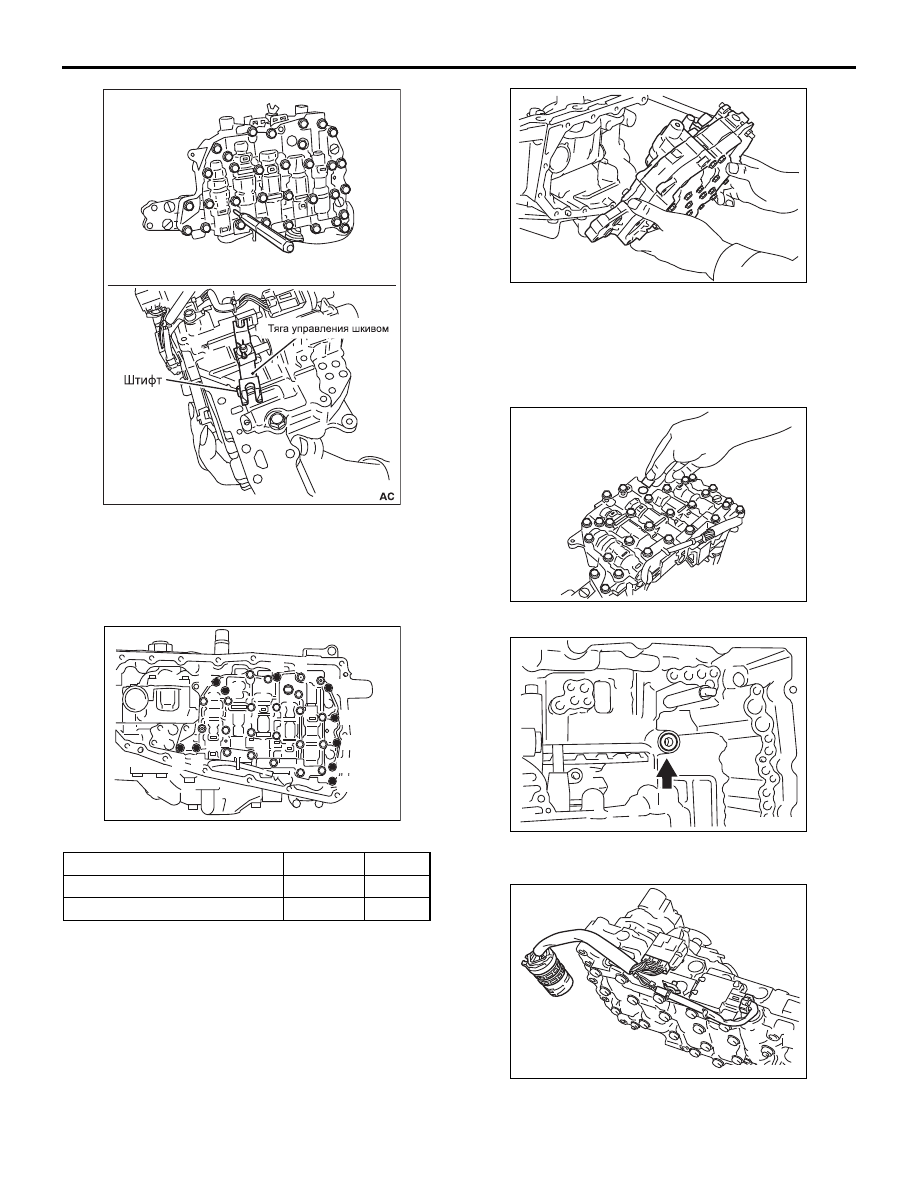

47.Снимите клапанную коробку с картера

трансмиссии, выполнив следующее.
(1) Вставьте штифты (

φ3 мм) в отверстия для

стопорения тяги в корпусе клапанной коробки,
чтобы зафиксировать тягу управления
передаточным отношением вариатора.

(2) Снимите болты крепления клапанной коробки.

(3) Снимите клапанную коробку в сборе с картера

трансмиссии.

ПРИМЕЧАНИЕ: Наклоните клапанную коробку и
после отсоединения со стороны вала рычага
ручного управления выньте корпус разъема из
картера трансмиссии.

48.Снимите втулку с клапанной коробки.

49.Снимите лепестковое уплотнение с картера

трансмиссии.

50.Отсоедините жгут проводов от клапанной

коробки.

Обозначение болта

A

B

Длина стержня болта, мм

54

44

Количество

10

1

AK502225

AK502226AC

A

A

A

A
A

A

A

A

A

A

B

AKA00546

AK502228

AK502229AC

AK502233

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-29

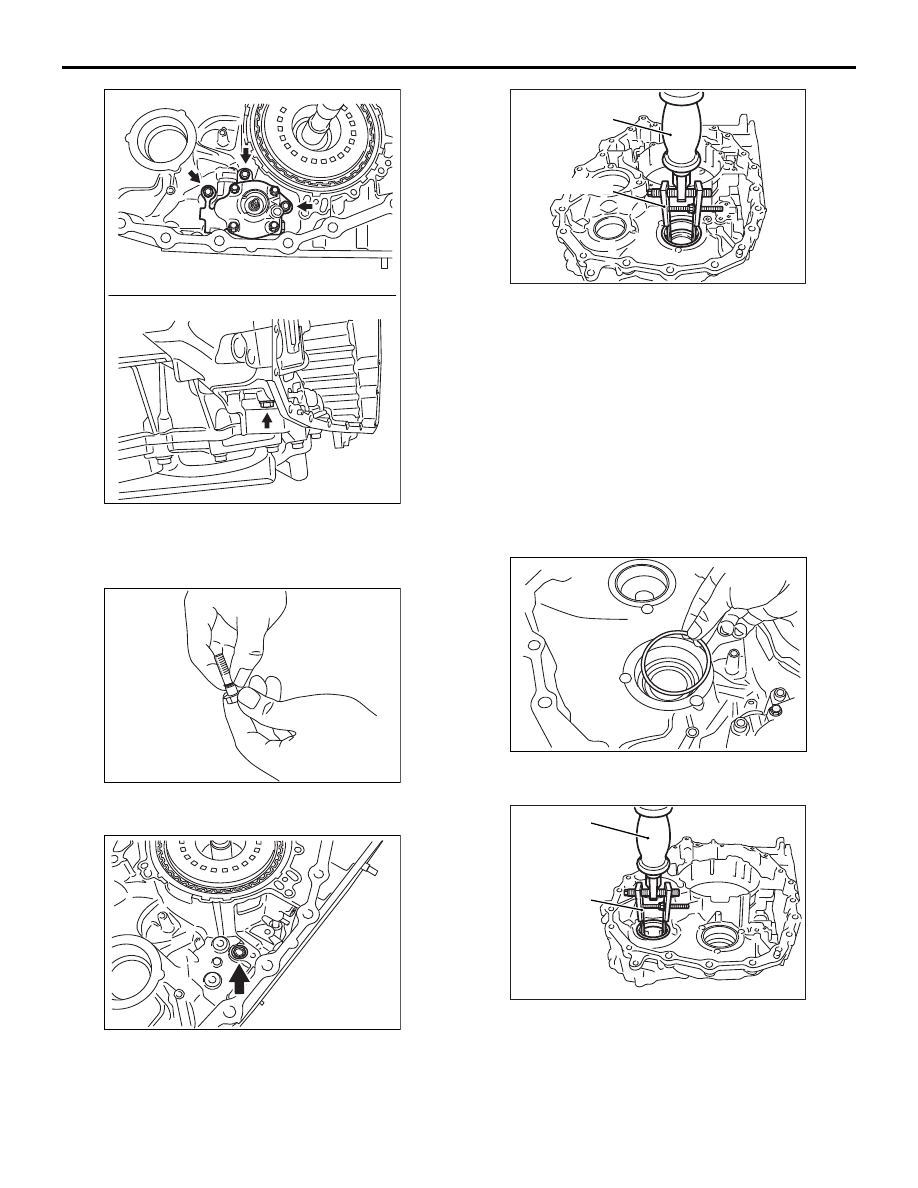

51.Снимите насос с картера трансмиссии. (Один из

болтов крепления расположен с
противоположной стороны картера
трансмиссии.)

52.Снимите уплотнительное кольцо с болта

крепления насоса.

53.Снимите лепестковое уплотнение с картера

трансмиссии.

54.Воспользовавшись специальным инструментом,

снимите наружную обойму подшипника ведомой
шестерни главной передачи с картера
трансмиссии.

• Съемник уплотнительной манжеты (MB990590)

• Съемник для инерционного ударного

инструмента (MB992039)

55.Воспользовавшись подходящим прибором,

измерьте диаметр отверстия под установку
наружной обоймы подшипника ведомой
шестерни главной передачи в картере
трансмиссии. Если измеренное значение выходит
за пределы установленного диапазона, замените
бесступенчатую трансмиссию CVT в сборе.

Номинальное значение:

φ67,949  67,979 мм

56.Снимите регулировочную прокладку с картера

трансмиссии.

57.Воспользовавшись специальным инструментом,

снимите наружную обойму подшипника шестерни
понижающей передачи с картера трансмиссии.

• Съемник уплотнительной манжеты (MB990590)

• Съемник для инерционного ударного

инструмента (MB992039)

AK502235AC

AK502236

AK502237AC

AK502821AC

MB992039

MB990590

AK502239

AK502822 AC

MB992039

MB990590
