Mitsubishi Outlander 3. Руководство - часть 551





ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-22

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

ВНИМАНИЕ

Не нарушайте описанные здесь процедуры
разборки.
1. Отсоедините раздаточную коробку от

трансмиссии.

2. Снимите с трансмиссии кронштейн переходника

опоры.

3. Снимите кронштейн крепления жгута проводов,

кронштейн фиксатора и кронштейн сапуна с
трансмиссии.

4. Снимите с трансмиссии трубку для залива

рабочей жидкости и щуп для измерения уровня
рабочейц жидкости.

5. Снимите с трансмиссии кронштейн троса

управления и шланг сапуна.

6. Отсоедините гидротрансформатор от

трансмиссии.

7. Снимите пробку с картера трансмиссии.

8. Снимите уплотнительное кольцо с пробки.

9. Снимите с картера гидротрансформатора датчик

оборотов вторичного шкива и уплотнительное
кольцо с датчика.

10.Снимите с картера трансмиссии датчик оборотов

первичного шкива и уплотнительное кольцо с
датчика.

11.Снимите рычаг ручного управления с вала рычага

ручного управления.

12.Снимите переключатель селектора с картера

трансмиссии.

AK502192

AKA00545

AK502774AC

AK502193AC

AK502194AC

AK502195AC

AK502196

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-23

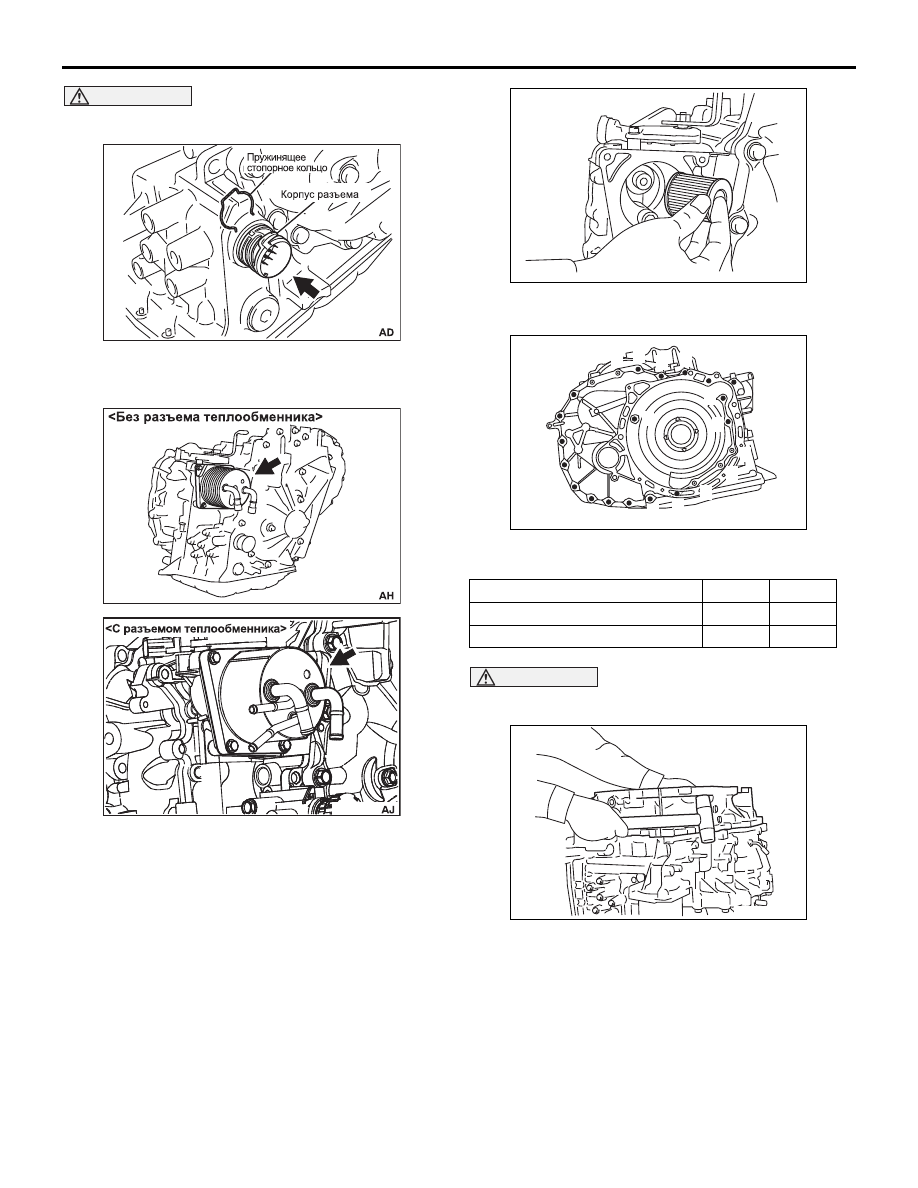

ВНИМАНИЕ

Будьте осторожны, не повредите корпус
разъема.

13.Снимите уплотнительное кольцо с корпуса

разъема и вдавите корпус разъема в картер
трансмиссии.

14.Снимите с картера трансмиссии теплообменник

рабочей жидкости и уплотнительное кольцо с
теплообменника.

15.Снимите с картера трансмиссии фильтр рабочей

жидкости CVT.

16.Снимите болт крепления картера

гидротрансформатора.

ВНИМАНИЕ

Будьте аккуратны, регулировочная прокладка
ведущей звездочки может выпасть.

17.Отсоедините картер гидротрансформатора,

нанося удары молотком с пластиковым бойком
или подобным инструментом.

AK502197

AK502198

AK603127

Обозначение болта

A

B

Длина стержня болта, мм

30

35

Количество

18

5

AK502199

AK502200

A

A

A

A

A

A

A

A

A

A

B

AC

B

B

B

B

A

A

A

A

A

A

A

A

AK502201

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-24

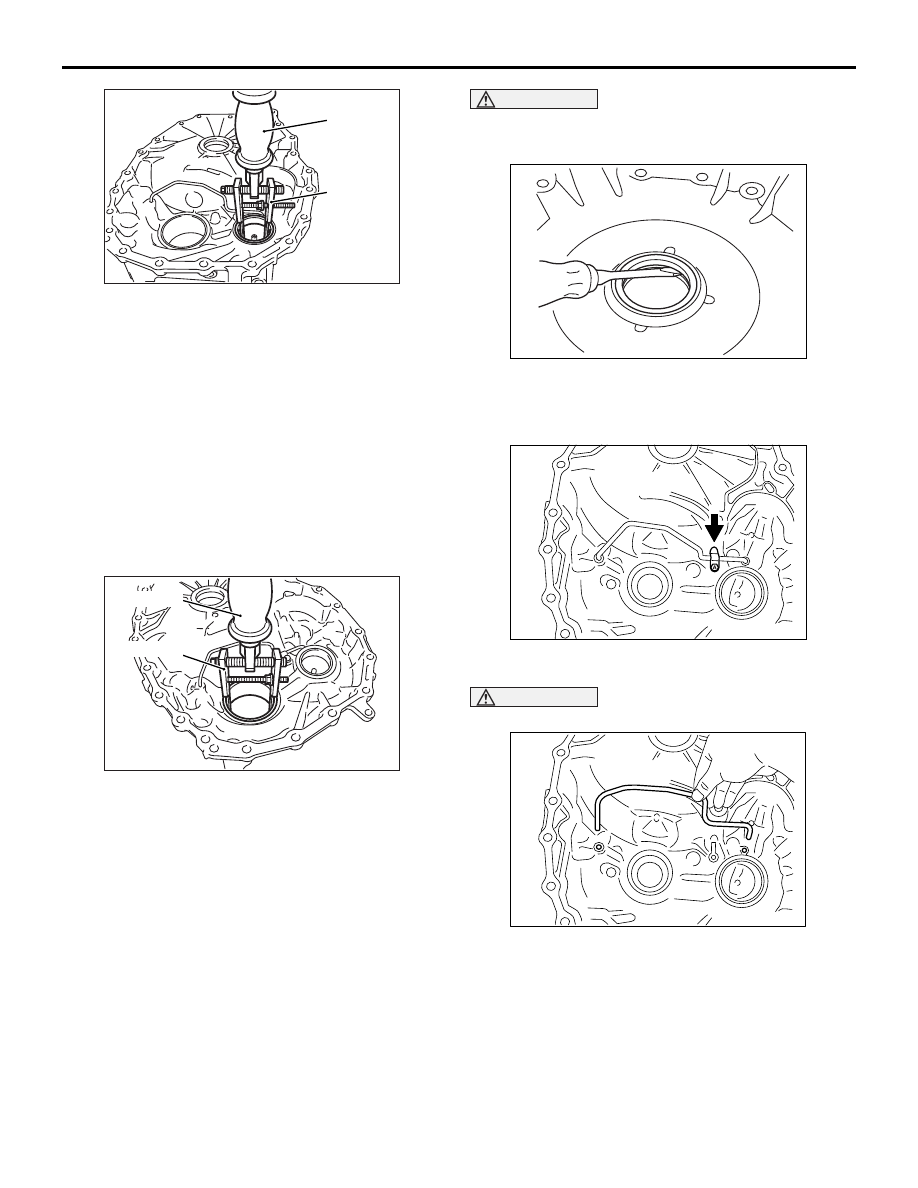

18.Воспользовавшись специальным инструментом,

снимите наружную обойму подшипника шестерни
понижающей передачи с картера
гидротрансформатора.

• Съемник уплотнительной манжеты (MB990590)

• Съемник для инерционного ударного

инструмента (MB992039)

19.Воспользовавшись подходящим прибором,

измерьте диаметр отверстия под установку
наружной обоймы подшипника шестерни
понижающей передачи в картере
гидротрансформатора. Если измеренное
значение выходит за пределы установленного
диапазона, замените картер
гидротрансформатора.

Номинальное значение:

φ61,949  61,979 мм

20.Воспользовавшись специальным инструментом,

снимите наружную обойму подшипника ведомой
шестерни главной передачи с картера
гидротрансформатора.

• Съемник уплотнительной манжеты (MB990590)

• Съемник для инерционного ударного

инструмента (MB992039)

21.Воспользовавшись подходящим прибором,

измерьте диаметр отверстия под установку
наружной обоймы подшипника ведомой
шестерни главной передачи в картере
гидротрансформатора. Если измеренное
значение выходит за пределы установленного
диапазона, замените картер
гидротрансформатора.

Номинальное значение:

φ67,949 f 40,051 мм <F1CJA>

φ84,941  60,078 мм <W1CJA>

ВНИМАНИЕ

При снятии уплотнительной манжеты будьте
осторожны, не повредите картер
гидротрансформатора.

22.Воспользовавшись отверткой с плоским жалом

или другим подобным инструментом, снимите
уплотнительную манжету с картера
гидротрансформатора.

23.Снимите фиксатор.

ВНИМАНИЕ

Не погните трубку при снятии.

24.Снимите трубку с картера гидротрансформатора.

AK502819AC

MB992039

MB990590

AK502820AC

MB992039

MB990590

AK502204

AK502975AC

AK502976

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-25

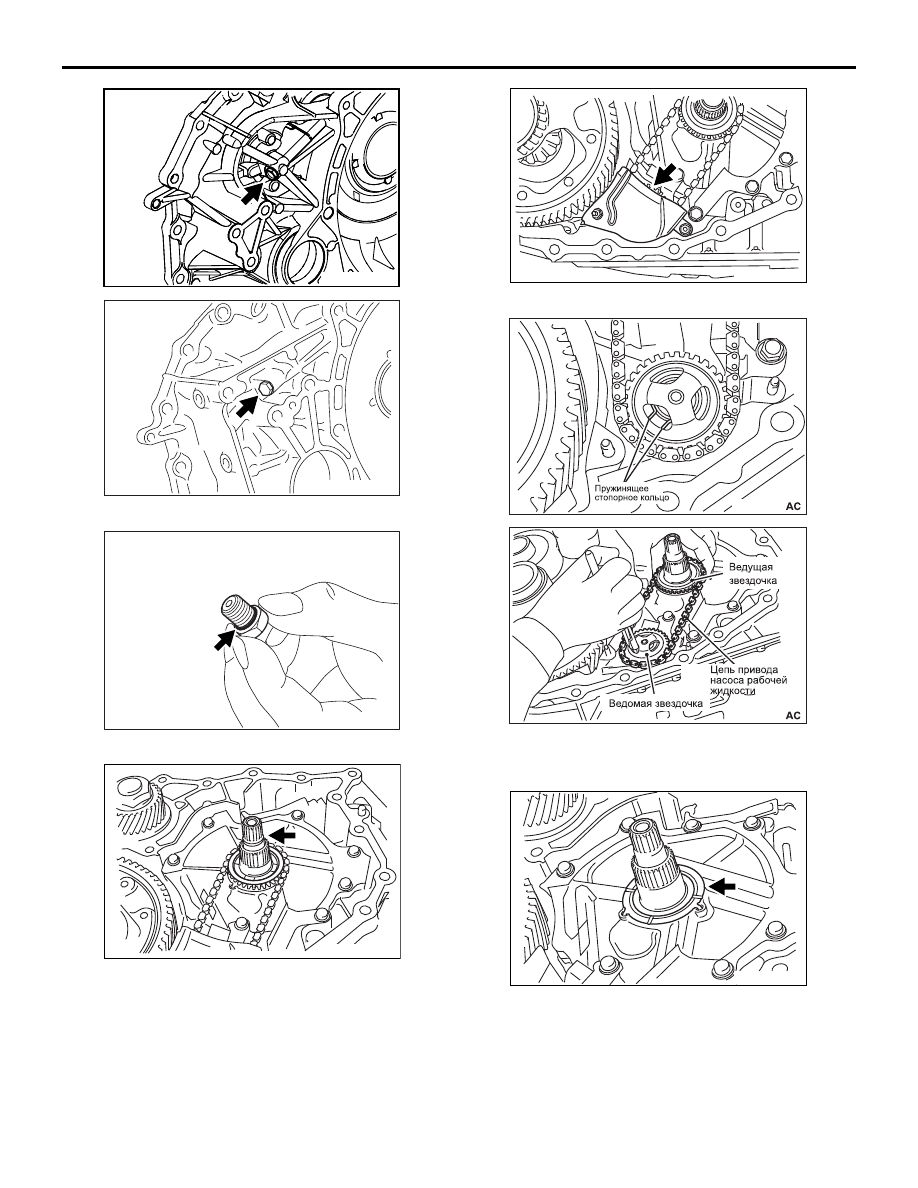

25.Снимите пробку с картера гидротрансформатора.

26.Снимите уплотнительное кольцо с пробки.

27.Снимите уплотнительное кольцо с входного вала.

28.Снимите крышку цепи.

29.Разогните стопорное кольцо и снимите ведомую

звездочку, цепь привода насоса и ведущую
звездочку.

30.Снимите упорную шайбу с крышки насоса

рабочей жидкости.

AK603125

<F1CJA>

AG

AK502977

<W1CJA>

AG

AK502774AC

AK502206AD

AK502207AD

AK502208

AK502209

AK502210AC
