15

-1

ˆ¸ ´  15

ВПУСКНАЯ И

ВЫПУСКНАЯ

СИСТЕМЫ

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

15

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

15

-2

ВОЗДУШНЫЙ ФИЛЬТР  . . . . . . .

15

-2

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

15

-2

ВПУСКНОЙ КОЛЛЕКТОР  . . . . . .

15

-4

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

15

-4

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

15

-6

ВЫПУСКНОЙ КОЛЛЕКТОР  . . . . .

15

-7

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

15

-7

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

15

-8

ВЫПУСКНАЯ СИСТЕМА И



ОСНОВНОЙ ГЛУШИТЕЛЬ  . . . . . .

15

-8

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

15

-8

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1151000302220

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1151000601905

ВОЗДУШНЫЙ ФИЛЬТР

СНЯТИЕ И УСТАНОВКА

M1151002103537

Показатель

Номинальное
значение

Предельное
значение

Неплоскостность уплотнительного стыка выпускного
коллектора, мм

−

0.70

Инструмент

Номер

Наименование

Применение

MB991953

Ключ для снятия
кислородного
датчика

Снятие и установка кислородного
датчика

B991953

ACB05482

ВОЗДУШНЫЙ ФИЛЬТР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-3

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

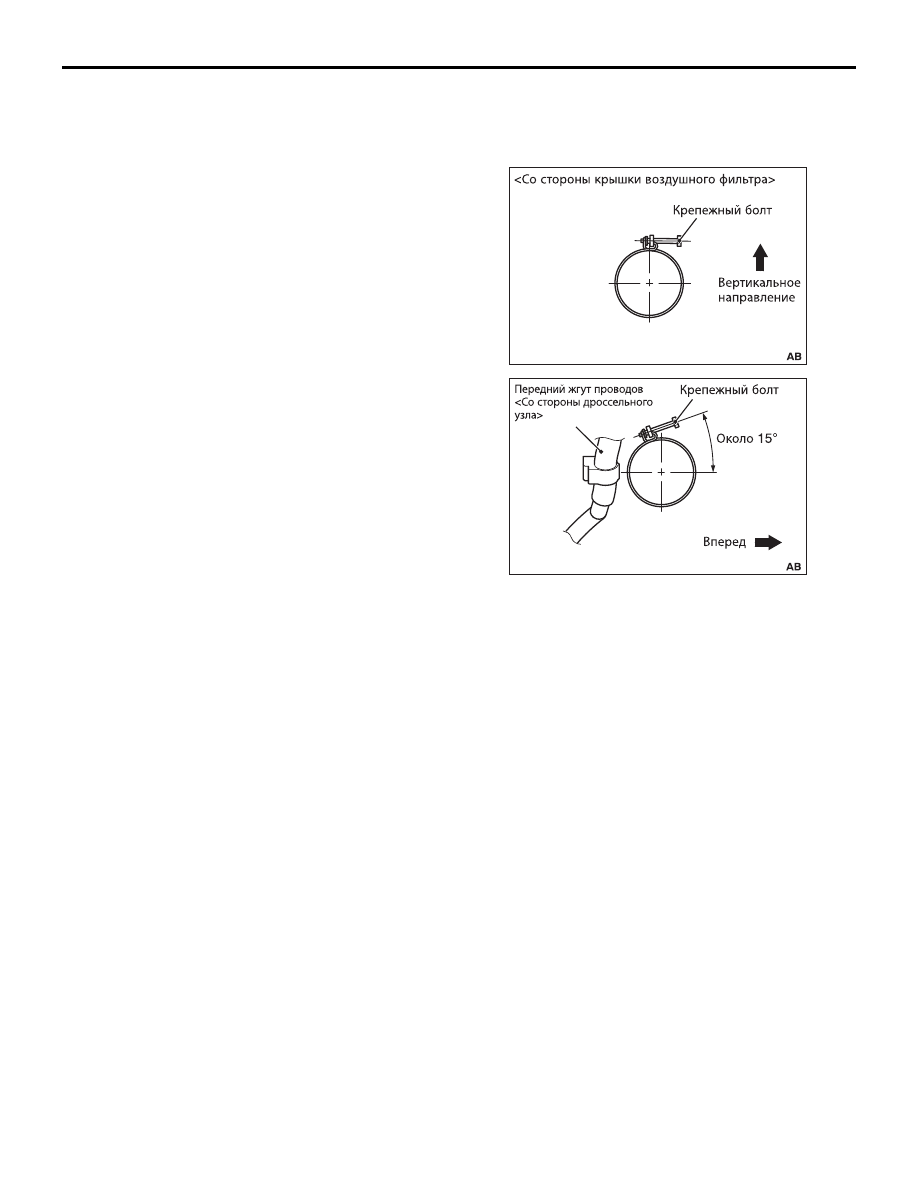

>>A<< УСТАНОВКА ШЛАНГА
ВОЗДУХОЗАБОРНИКА
ВОЗДУХООЧИСТИТЕЛЯ

1. Установив хомут в показанном на рисунке

положении, затяните его болт.

2. Убедитесь, что конец болта не контактирует с

соседними деталями.

Последовательность операций



по снятию деталей



1.

Фильтрующий элемент воздушного
фильтра

2.

Воздухозаборник

3.

Соединение шланга сапуна
(вентиляции картера)

4.

Резонатор воздушного фильтра

>>

A

<<

5.

Впускной патрубок воздушного
фильтра

6.

Присоединение вакуумного шланга

7.

Присоединение разъема датчика
расхода воздуха

8.

Датчик расхода воздуха

9.

Крышка воздушного фильтра

10.

Корпус воздухоочистителя

•

Блок управления двигателем



(См. ГЛАВА 13A

− Блок управления

двигателем ).

11.

Кронштейн воздушного фильтра

AC709354

AC709748

ВПУСКНОЙ КОЛЛЕКТОР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-4

ВПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

M1151003004796

ВНИМАНИЕ

• При снятии и установке датчика абсолютного давления во впускном коллекторе будьте

осторожны, не допускайте нанесения ударов по датчику.

• Не используйте датчик абсолютного давления во впускном коллекторе, который подвергся

воздействию удара от его падения.

Предварительные операции перед снятием

• Слив охлаждающей жидкости (См. ГЛАВА 14 −

Технические операции на автомобиле, Замена
охлаждающей жидкости в двигателе ).

• Снятие вакуумного шланга усилителя тормозного

привода (См. ГЛАВА 35A

− Главный тормозной

цилиндр и усилитель тормозного привода ).

• Снятие верхнего кожуха двигателя (См. ГЛАВА 11A −

Распределительный вал ).

• Снятие ремня привода генератора и других

навесных агрегатов (См. ГЛАВА 11А

−Шкив

коленчатого вала ) .

• Снятие шланга воздухозаборника и

воздухоочистителя (См.

C.15-2

).

• Снятие дроссельного узла (См. ГЛАВА 13А −

Дроссельный узел ).

• Снятие форсунок (См. ГЛАВА 13A − Форсунки ).

Дополнительные операции после установки

• Установка форсунок (См. ГЛАВА 13A − Форсунки ).

• Установка дроссельного узла (См. ГЛАВА 13А −

Дроссельный узел ).

• Установка шланга воздухозаборника и

воздухоочистителя (См.

C.15-2

).

• Установка ремня привода генератора и других

навесных агрегатов (См. ГЛАВА 11А

−Шкив

коленчатого вала ) .

• Установка верхнего кожуха двигателя (См. ГЛАВА

11A

− Распределительный вал ).

• Заполнение системы охлаждающей жидкостью

(См. ГЛАВА 14

− Технические операции на

автомобиле, Замена охлаждающей жидкости в
двигателе ).
