ТЕРМОСТАТ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-13

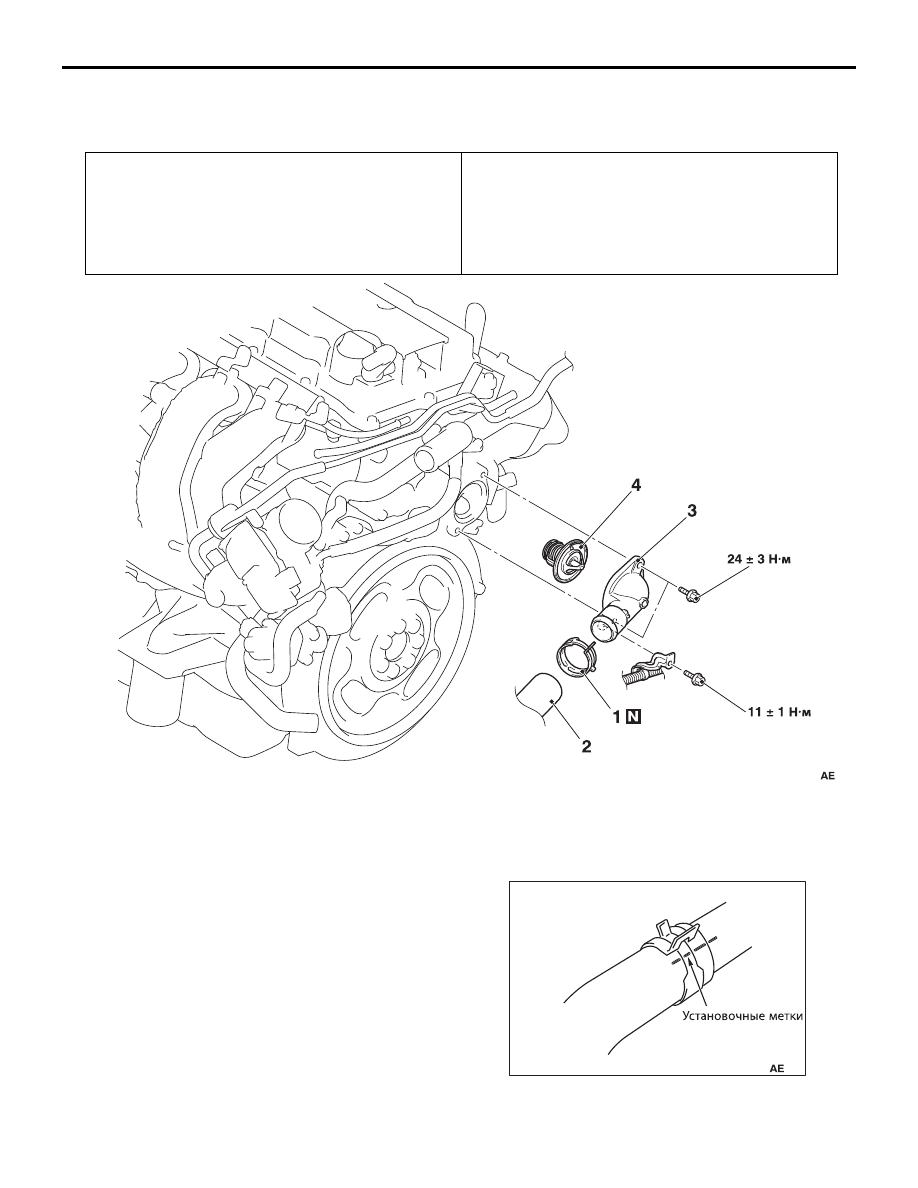

ТЕРМОСТАТ

СНЯТИЕ И УСТАНОВКА

M1141002403247

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО СНЯТИЮ КОМПОНЕНТА

<<A>> СНЯТИЕ ХОМУТА/НИЖНЕГО
ШЛАНГА РАДИАТОРА

1. Нанесите, как это показано на рисунке, метки на

нижний шланг радиатора и хомут, чтобы при
последующей сборке установить их в
первоначальное положение.

Дополнительные операции перед снятием

• Слив охлаждающей жидкости (См. стр.

C.14-9

).

• Снятие верхнего кожуха двигателя (См. ГЛАВА 11A −

Распределительный вал ).

• Демонтаж узла воздухоочистителя двигателя

(см. ГЛАВА 15

− Воздухоочиститель ).

Дополнительные операции после установки

• Установка узла воздухоочистителя двигателя

(см. ГЛАВА 15

− Воздухоочиститель ).

• Установка верхнего кожуха двигателя (См. ГЛАВА

11A

− Распределительный вал ).

• Заполнение системы охлаждения рабочей

жидкостью (См. стр.

C.14-9

).

AC506788

Последовательность операций
по снятию деталей



<<

A

>> >>

B

<<

1.

Хомут шланга

<<

A

>> >>

B

<<

2.

Узел присоединения нижнего
шланга радиатора

3.

Входной патрубок системы
охлаждения

>>

A

<<

4.

Термостат

AC606081

ТЕРМОСТАТ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-14

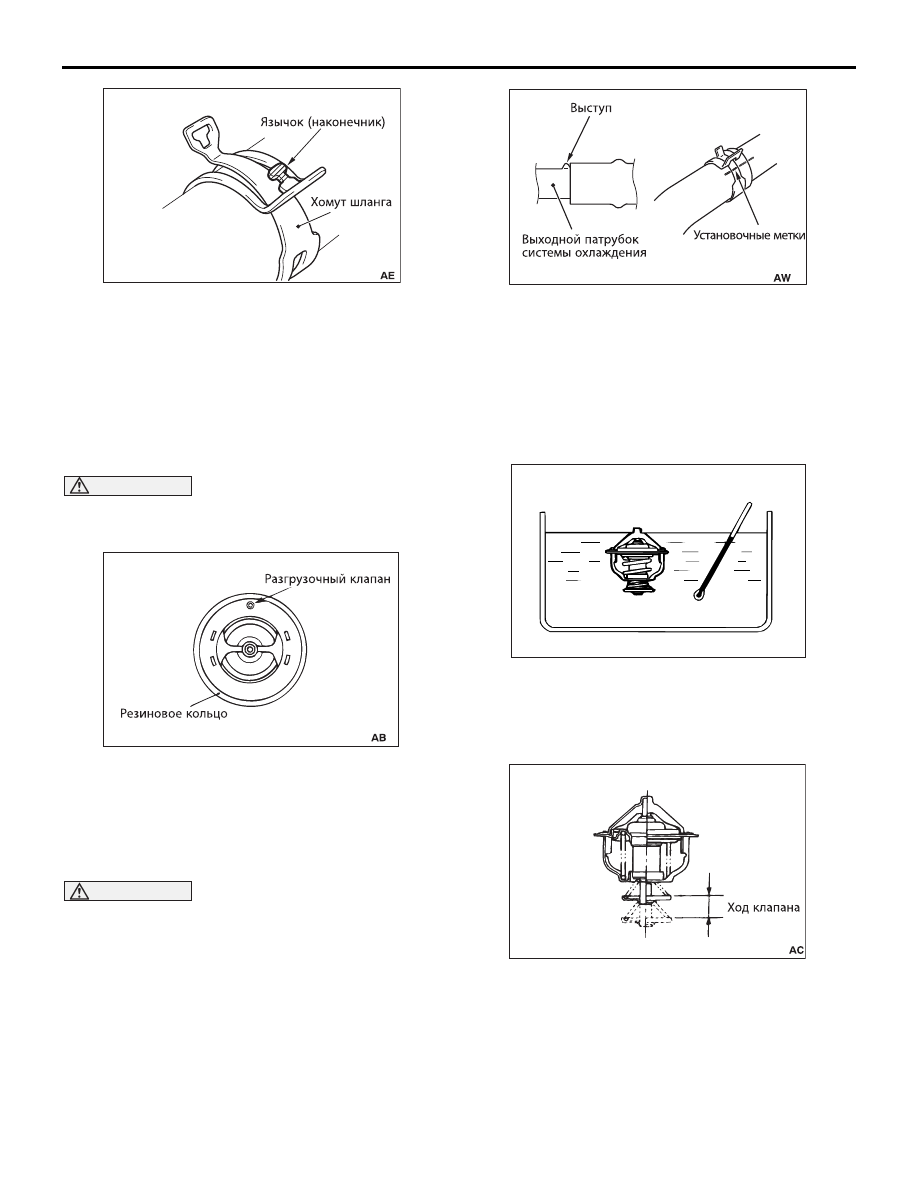

2. Обломите головку хомута и освободите хомут на

шланге, после чего снимите нижний шланг
радиатора.
ПРИМЕЧАНИЕ: Если на язычке хомута останется
головка, хомут нельзя будет освободить, т.к.
головка будет зацепляться за хомут.

ОСОБЕННОСТИ ОПЕРАЦИЙ ПО
УСТАНОВКЕ КОМПОНЕНТОВ
>>A<<УСТАНОВКА ТЕРМОСТАТА

ВНИМАНИЕ

Не допускайте попадания смазки на резиновое
кольцо термостата. Если резиновое кольцо
повреждено, замените термостат.

Осторожно установите термостат, не допуская
повреждения его резинового кольца. При установке
термостата ориентируйте его разгрузочным
клапаном вверх.

>>В<< УСТАНОВКА НИЖНЕГО ШЛАНГА
РАДИАТОРА/ХОМУТА ШЛАНГА

ВНИМАНИЕ

С целью предотвращения возможности
коррозии, запрещается использовать хомут
шланга, головка язычка которого была сломана.
1. Нанесите метку на новом хомуте в том же месте, в

котором она была на старом хомуте.

2. Наденьте нижний шланг радиатора на штуцер до

имеющегося на нем пояска.

3. Совместите метки на нижнем шланге радиатора и

хомуте.

4. Отведите головку язычка хомута и сожмите хомут,

закрепив нижний шланг радиатора.

ПРОВЕРКА

M1141002501969

ПРОВЕРКА ТЕРМОСТАТА

1. Поместите термостат в воду. Нагревайте ёмкость,

постоянно помешивая воду. Зарегистрируйте
температуру открытия основного клапана
термостата.

Контрольная величина: 82 ±1,5

°C

2. При температуре полного открытия клапана

убедитесь в том, что его ход находится в
установленном диапазоне.

AC302615

AC005977

AC606082

ACX00400AB

ACX00401

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-15

ПРИМЕЧАНИЕ: Для измерения полного хода
клапана измерьте высоту клапана, когда он
находится в полностью закрытом положении.
Затем измерьте его высоту при полном открытии
и вычтите значение высоты при полностью
закрытом клапане.

Контрольная величина:

Температура полного открытия клапана

термостата: 95

°C

Величина хода (перемещения) клапана

термостата: 8,5 мм или более

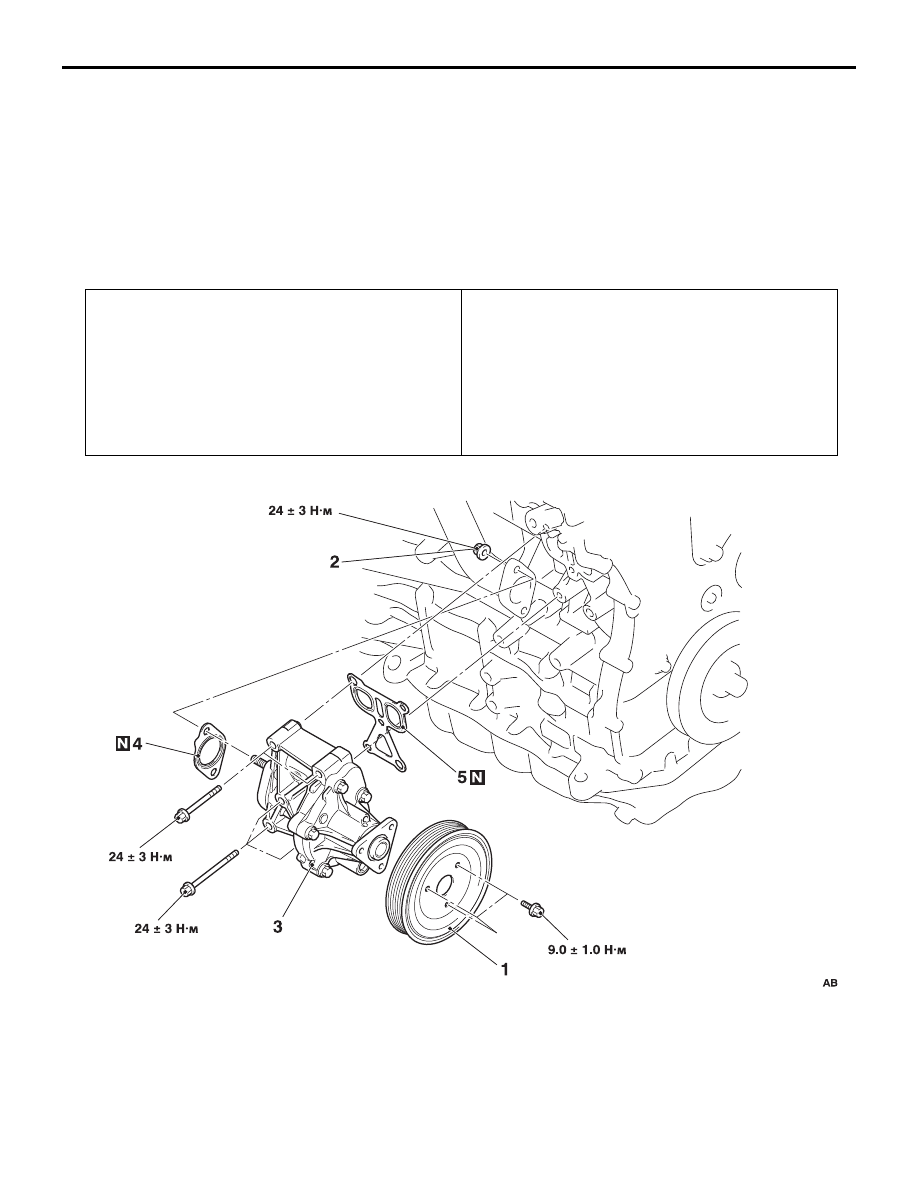

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СНЯТИЕ И УСТАНОВКА

M1141002702999

Дополнительные операции перед снятием

• Слив охлаждающей жидкости (См. стр.

C.14-9

).

• Снятие ремня привода генератора и других

навесных агрегатов (См. ГЛАВА 11А

−Шкив

коленчатого вала ) .

Дополнительные операции после установки

• Установка ремня привода генератора и других

навесных агрегатов (См. ГЛАВА 11А

−Шкив

коленчатого вала ) .

• Проверка натяжения ремня привода генератора и

других навесных агрегатов (См. ГЛАВА 11A

−

Технические операции на автомобиле, Проверка и
регулировка натяжения приводного ремня ) .

• Заполнение системы охлаждения рабочей

жидкостью (См. стр.

C.14-9

).

AC509330

Последовательность операций



по снятию деталей

1.

Шкив насоса охлаждающей жидкости

2.

Гайки крепления входного патрубка
охлаждающей жидкости

3.

Насос системы охлаждения

4.

Прокладка трубопровода системы
охлаждения

5.

Прокладка насоса охлаждающей
жидкости

Последовательность операций



по снятию деталей

ШЛАНГ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-16

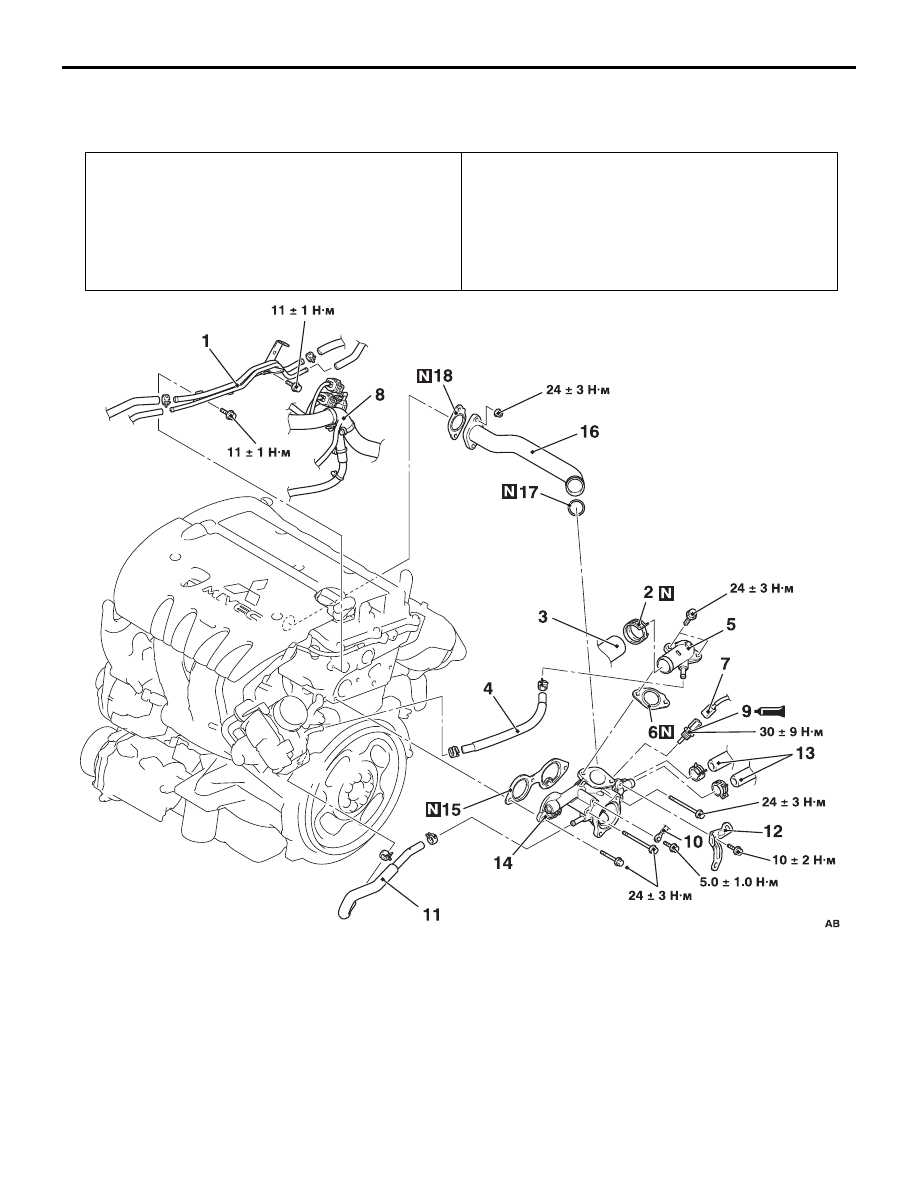

ШЛАНГ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1141003304268

Дополнительные операции перед снятием

• Слив охлаждающей жидкости (См. стр.

C.14-9

).

• Снятие верхнего кожуха двигателя (См. ГЛАВА 11A −

Распределительный вал ).

• Демонтаж узла воздухоочистителя двигателя

(см. ГЛАВА 15

− Воздухоочиститель ).

• Снятие термостата (См.

C.14-13

).

Дополнительные операции после установки

• Установка термостата (См.

C.14-13

).

• Установка узла воздухоочистителя двигателя

(см. ГЛАВА 15

− Воздухоочиститель ).

• Установка верхнего кожуха двигателя (См. ГЛАВА

11A

− Распределительный вал ).

• Заполнение системы охлаждения рабочей

жидкостью (См. стр.

C.14-9

).

ACB04946

Последовательность операций



по снятию деталей

1.

Вакуумная трубка

<<

A

>> >>

C

<<

2.

Хомут шланга

<<

A

>> >>

C

<<

3.

Узел присоединения верхнего
шланга радиатора

4.

Шланг обогрева корпуса
дроссельного узла

5.

Выходной патрубок системы
охлаждения

6.

Прокладка выходного патрубка
системы охлаждения

7.

Разъем датчика температуры
охлаждающей жидкости

8.

Разъём жгута проводов системы
управления

<<

B

>> >>

B

<<

9.

Датчик температуры охлаждающей
жидкости двигателя

10. Узел крепления провода

подключения "массы"

11. Отводящий шланг обогрева корпуса

дроссельного узла

Последовательность операций



по снятию деталей
