ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-15

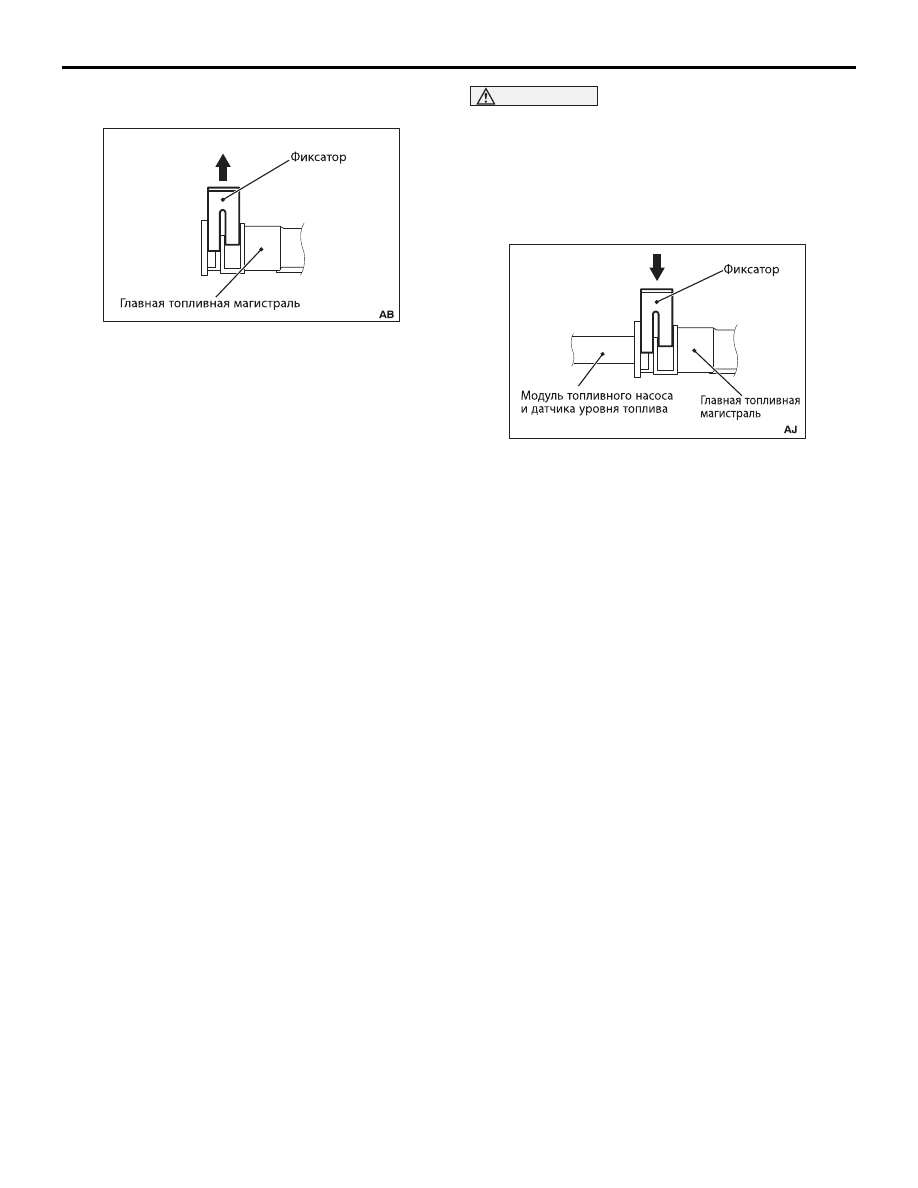

>>C<< ПРИСОЕДИНЕНИЕ ГЛАВНОЙ
ТОПЛИВНОЙ МАГИСТРАЛИ

1. Перед установкой приподнимите фиксатор на

штуцере главной топливной магистрали.

ВНИМАНИЕ

• При утапливании фиксатора штуцера главной

топливной магистрали будьте осторожны, не
повредите фиксатор.

• После установки штуцера главной топливной

магистрали слегка потяните за него, чтобы
убедиться в надежной посадке штуцера в
гнездо. При этом убедитесь, что в соединеK
нии имеется свободный ход около 1 мм.

2. Установите штуцер главной топливной магист

рали на модуль топливного насоса и датчика
уровня топлива и нажмите на фиксатор, чтобы
закрепить указанный штуцер на указанном
модуле.

AC606019

AC606020

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-16

РАЗБОРКА И СБОРКА

M1135006800681

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ДАТЧИКА УРОВНЯ
ТОПЛИВА

ВНИМАНИЕ

Будьте осторожны, не повредите датчик уровня
топлива и поплавок датчика, вынимая их из бака.

<<B>> СНЯТИЕ ВСАСЫВАЮЩЕГО
ШЛАНГА/МОДУЛЯ ТОПЛИВНОГО
НАСОСА И ДАТЧИКА УРОВНЯ ТОПЛИВА

ВНИМАНИЕ

Будьте внимательны, не повредите датчик
уровня топлива и поплавок датчика на модуле
топливного насоса, вынимая их из бака.

ACB05948

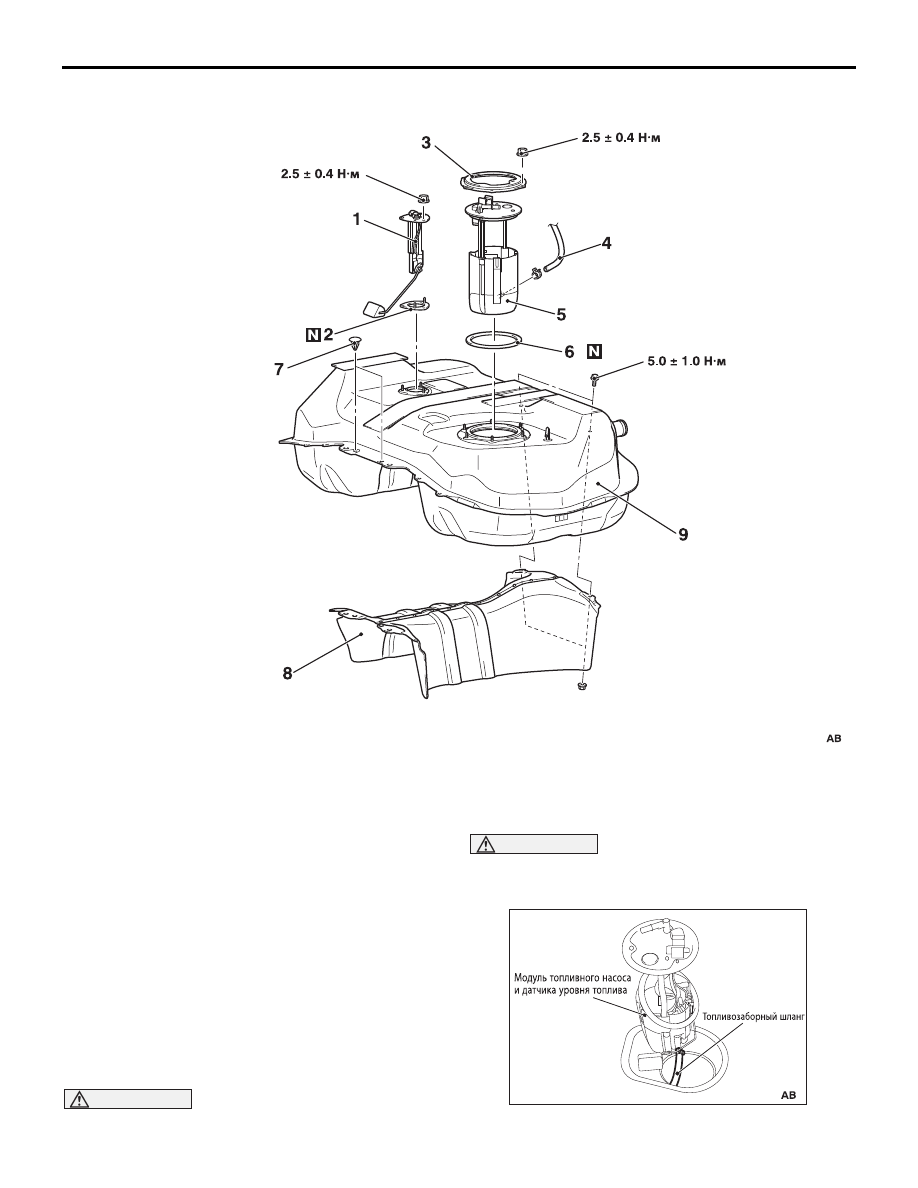

Последовательность операций по
снятию деталей

<<

A

>> >>

B

<<

1.

Датчик уровня топлива

2.

Прокладка датчика уровня топлива

3.

Установочное кольцо модуля
топливного насоса

<<

B

>> >>

A

<<

4.

Присоединение всасывающего
шланга

<<

B

>> >>

A

<<

5.

Модуль топливного насоса и датчика
уровня топлива

6.

Прокладка модуля топливного
насоса и датчика уровня топлива

7.

Фиксатор

8.

Нижняя защита топливного бака

9.

Топливный бак

ACB05940

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-17

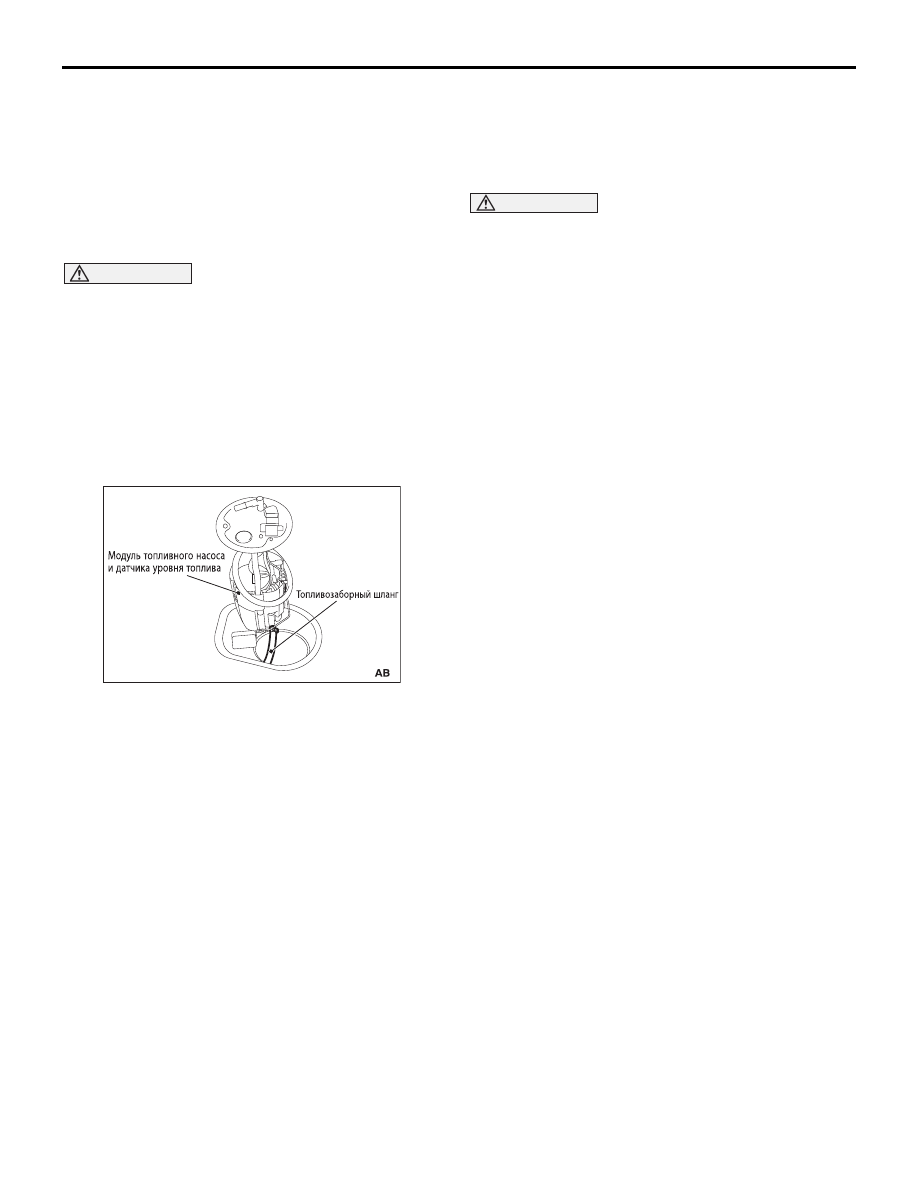

Вынимая из бака модуль топливного насоса датчик
уровня топлива, снимите с него топливозаборный
шланг.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА МОДУЛЯ
ТОПЛИВНОГО НАСОСА И ДАТЧИКА
УРОВНЯ ТОПЛИВА/ВСАСЫВАЮЩЕГО
ШЛАНГА

ВНИМАНИЕ

• Будьте внимательны, не повредите датчик

уровня топлива и поплавок датчика на модуле
топливного насоса, устанавливая их в бак.

• Будьте внимательны, не повредите датчик

уровня топлива и его поплавок, устанавливая
топливозаборный шланг внутри топливного
бака.

• При установке модуля топливного насоса и

датчика уровня топлива в топливный бак
убедитесь, что рычаг поплавка датчика
уровня топлива свободно перемещается в
пределах рабочей величины его хода.

Вставляя в бак модуль топливного насоса датчик
уровня топлива, установите на него
топливозаборный шланг.

>>B<< УСТАНОВКА ДАТЧИКА УРОВНЯ
ТОПЛИВА

ВНИМАНИЕ

Будьте осторожны, не повредите датчик уровня
топлива и поплавок датчика, устанавливая их из
в бак.

РАЗБОРКА И СБОРКА

M1135004601844

<МОДУЛЬ ТОПЛИВНОГО НАСОСА И
ДАТЧИКА УРОВНЯ ТОПЛИВА>

ПРИМЕЧАНИЕ: Для получения информации по
снятию и установке узла, см. пункт Замена модуля
топливного насоса и датчика уровня топлива в
разделе Технические операции на автомобиле (См.

C.13B2

).

ACB05940

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-18

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

Во избежание скручивания или повреждения
уплотнительного кольца, перед установкой смочите
его бензином.

ACC00458

1

2

3

4

5

6

7

8

15

N

10

11

N

12

9

N

14

AB

13

N

N

N

N

N

N

N

N

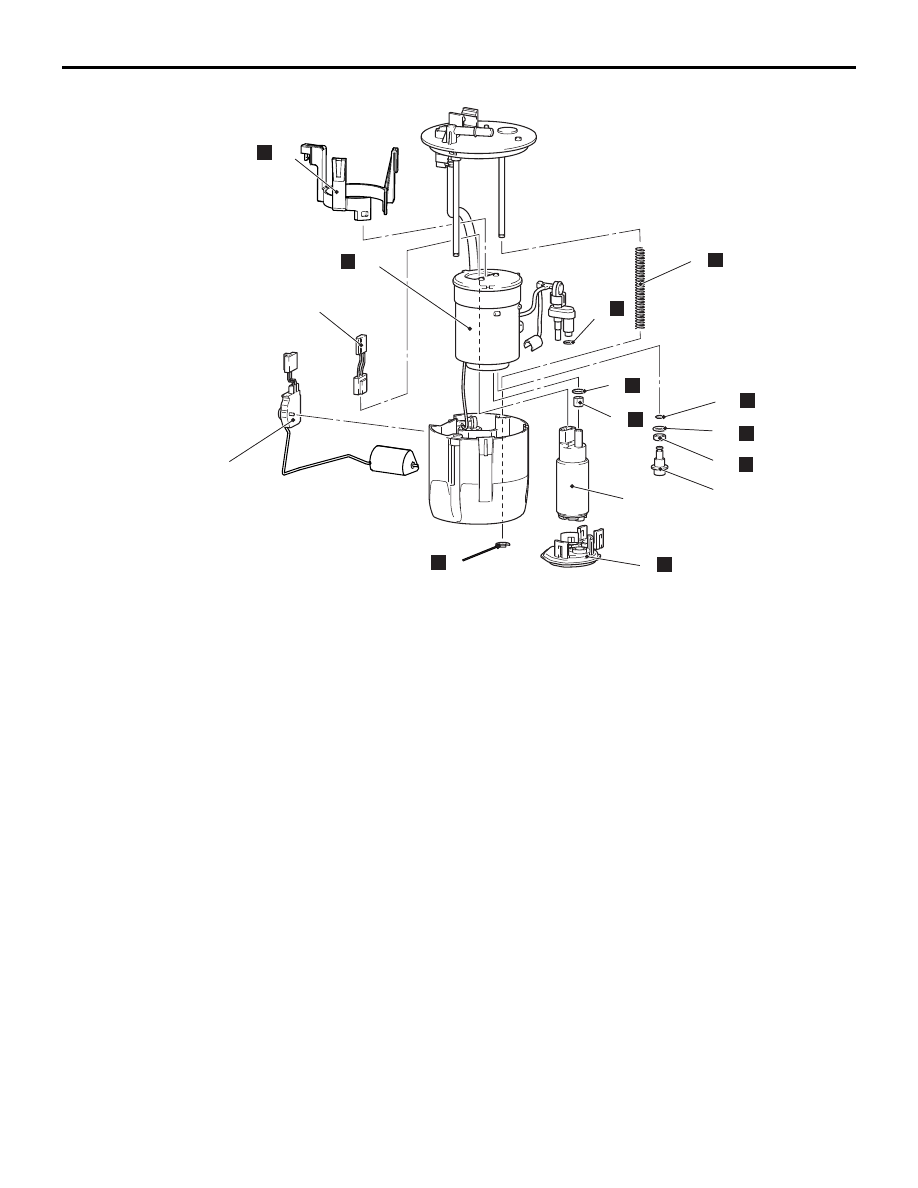

Последовательность разборки

1.

Датчик уровня топлива

2.

Фиксатор

3.

Пружина

4.

Жгут проводов топливного насоса

5.

Топливный фильтр

6.

Топливный насос

>>

A

<<

7.

Уплотнительное кольцо

8.

Проставка

9.

Регулятор давления топлива

>>

A

<<

10.

Уплотнительное кольцо

>>

A

<<

11.

Уплотнительное кольцо

12.

Опорное кольцо

>>

A

<<

13.

Уплотнительное кольцо

14.

Кронштейн

15.

Фланец и фильтр в сборе

Последовательность разборки
