ТОПЛИВНЫЙ БАК <2WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-11

РАЗБОРКА И СБОРКА

M1135004601822

МОДУЛЬ ТОПЛИВНОГО НАСОСА И
ДАТЧИКА УРОВНЯ ТОПЛИВА

ПРИМЕЧАНИЕ: Для получения информации по снятию
и установке узла, см. раздел Технические операции
на автомобиле, Снятие и установка модуля топливно'
го насоса и датчика уровня топлива (См.

C.13B2

).

РЕКОМЕНДАЦИИ ДЛЯ ВЫПОЛНЕНИЯ
СБОРОЧНЫХ ОПЕРАЦИЙ

>>A<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

Во избежание скручивания или повреждения
уплотнительного кольца, перед установкой смочите
его бензином.

ACC00457

1

2

3

4

5

6

7

8

14

N

10

11

N

N

12

9

N

13

AB

N

N

N

N

N

N

N

Последовательность разборки

1.

Датчик уровня топлива

2.

Фиксатор

3.

Пружина

4.

Жгут проводов топливного насоса

5.

Топливный фильтр

6.

Топливный насос

>>

A

<<

7.

Уплотнительное кольцо

8.

Проставка

9.

Регулятор давления топлива

>>

A

<<

10. Уплотнительное кольцо

>>

A

<<

11. Уплотнительное кольцо
12. Проставка

13. Кронштейн
14. Фланец и фильтр в сборе

Последовательность разборки

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-12

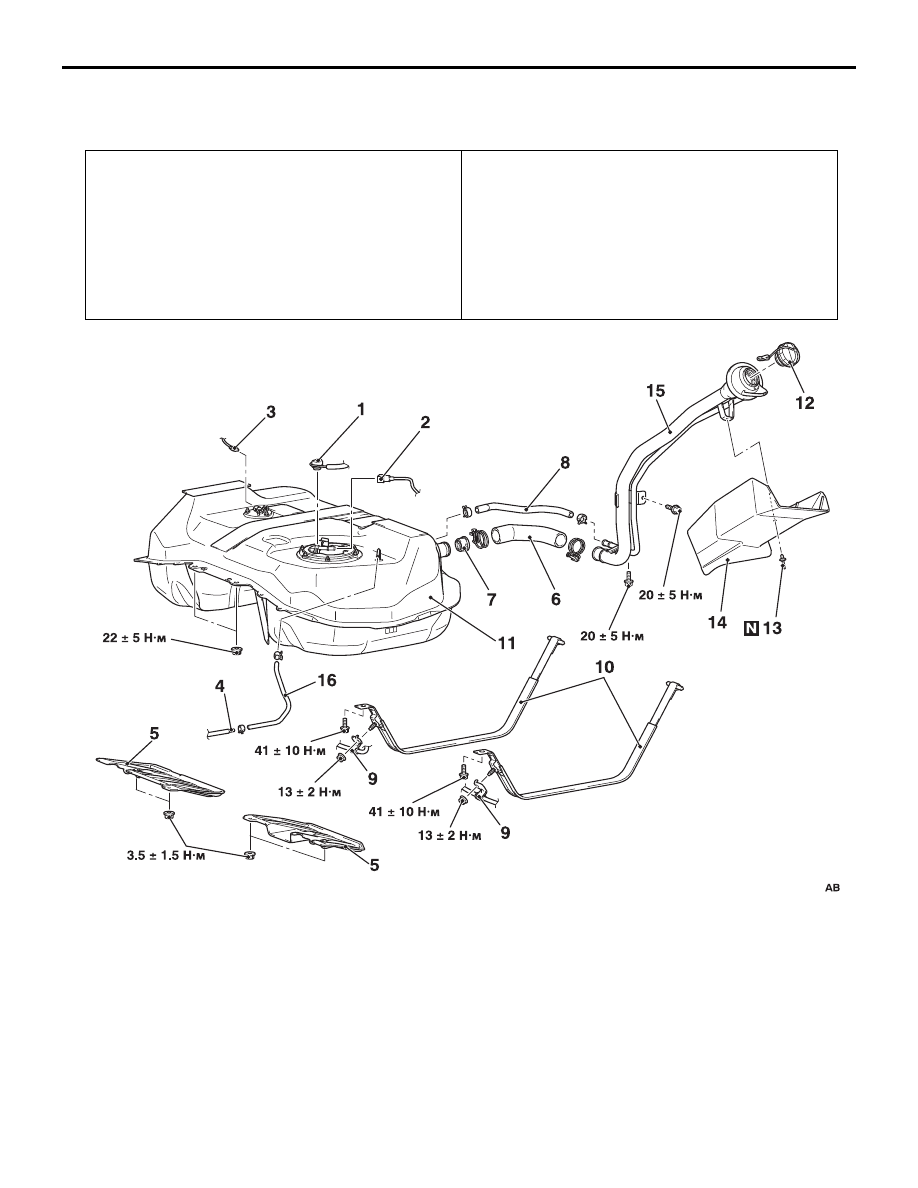

ТОПЛИВНЫЙ БАК <4WD>

СНЯТИЕ И УСТАНОВКА <4WD>

M1135001904061

Предварительные операции перед снятием

•

Снятие штуцера топливного насоса (См. ГЛАВА 13A

−



Технические операции на автомобиле, Сброс
давления в магистралях системы топливоподачи).

•

Слив топлива.

•

Снятие карданного вала (См. ГЛАВА 25

−

 Карданный

вал ).

•

Снятие средней трубы системы выпуска
отработавших газов (См. ГЛАВА 15

−

 Система

выпуска отработавших газов и главный глушитель ).

Дополнительные операции после установки

• Снятие средней трубы системы выпуска

отработавших газов (См. ГЛАВА 15

− Система

выпуска отработавших газов и главный глушитель ).

• Установка карданного вала (См. ГЛАВА 25 −

Карданный вал ).

• Заправка топливом.
• Проверка герметичности системы подачи топлива

(см.

C.13B-5

).

ACB05947

Последовательность операций



по снятию деталей

•

Сиденья второго ряда (См. ГЛАВА
52А

− Сиденья второго ряда ).

<<

A

>>

1.

Разъем модуля топливного насоса и
датчика уровня топлива

<<

A

>> >>

C

<<

2.

Штуцер главной топливной
магистрали

<<

B

>>

3.

Разъем датчика уровня топлива

4.

Хомут крепления шланга отвода
паров топлива

5.

Передняя напольная крышка

>>

B

<<

6.

Шланг наливной трубы

7.

Обратный топливный клапан

8.

Вентиляционный шланг заправочной
горловины

<<

C

>>

9.

Крепление хомута троса привода
заднего стояночного тормоза

•

Болт кронштейна опоры главной
передачи

<<

C

>>

10. Лента крепления топливного бака

<<

C

>>

11. Топливный бак
12. Крышка наливной горловины

<<

D

>> >>

A

<<

13. Заклепка

<<

D

>> >>

A

<<

14. Уплотнение заправочной горловины
15. Наливная труба в сборе
16. Шланг отвода паров топлива

Последовательность операций



по снятию деталей

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-13

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ РАЗЪЕМА МОДУЛЯ
ТОПЛИВНОГО НАСОСА И ДАТЧИКА
УРОВНЯ ТОПЛИВА/ДОПОЛНИТЕЛЬНОГО
РАЗЪЕМА/ГЛАВНОЙ ТОПЛИВНОЙ
МАГИСТРАЛИ

1. Снимите крышку левого контрольного люка в

полу.

2. Отключите разъем модуля топливного насоса и

датчика указателя уровня топлива в топливном
баке.

3. Вставьте лезвие плоской отвертки (шириной 6 мм

и толщиной 1 мм) в фиксатор штуцера главной
топливной магистрали.

ВНИМАНИЕ

При приподнятии фиксатора штуцера главной
топливной магистрали будьте осторожны, не
повредите фиксатор.

4. Поверните вставленную в фиксатор отвертку на

90 градусов, приподняв фиксатор и освободив
штуцер главной топливной магистрали.

5. Снимите главную топливную магистраль с модуля

топливного насоса и указателя уровня топлива.

<<B>> СНЯТИЕ РАЗЪЕМА ДАТЧИКА
УРОВНЯ ТОПЛИВА

1. Снимите крышку правого контрольного люка в

полу.

2. Отсоедините электрический разъём от датчика

уровня топлива.

ACB05942

ACB05941

AC606017

AC606018

ACB05943

ACB05944

ТОПЛИВНЫЙ БАК <4WD>

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-14

<<C>> СНЯТИЕ БОЛТА КРЕПЛЕНИЯ
КРОНШТЕЙНА ОПОРЫ ГЛАВНОЙ
ПЕРЕДАЧИ/ЛЕНТ КРЕПЛЕНИЯ
ТОПЛИВНОГО БАКА/ТОПЛИВНОГО БАКА

1. Снимите топливный бак, непрерывно контролируя

при этом его положение и не допуская его сопри
косновения с картером главной передачи.

2. Поддерживая топливный бак при помощи транс

миссионного домкрата, отверните болты крепле
ния лент топливного бака и гайки крепления
топливного бака.

3. Снимите топливный бак, наклонив его, не допус

кая при этом его соприкосновения с картером
главной передачи.

<<D>> СНЯТИЕ ЗАКЛЕПКИ/УПЛОТНЕНИЯ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА

ВНИМАНИЕ

Будьте осторожны, не повредите сверлом
прокладку наливной горловины топливного бака.

Используйте сверло (диаметром 6,0 мм) для
высверливания отверстия в заклепке, затем удалите
заклепку.

ОСОБЕННОСТИ ОПЕРАЦИЙ ПО
УСТАНОВКЕ КОМПОНЕНТОВ

>>А<< УСТАНОВКА ПРОКЛАДКИ
НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО
БАКА/ЗАКЛЕПКИ

Используйте показанные на рисунке заклепочные
клещи, чтобы установить заклепку в описанном ниже
порядке.
1. Установите заклепку в соответствующем месте.
2. Захватите клещами часть А заклепки.
3. Захватив фланец заклепки клещами, сожмите их

рукоятки.

4. Тонкая часть А заклепки будет срезана и детали

будут закреплены в необходимом положении.

>>В<< ПРИСОЕДИНЕНИЕ ШЛАНГА
НАЛИВНОЙ ГОРЛОВИНЫ

После присоединения шланга наливной горловины,
затяните болты на хомутах шланга, оставив в них
зазор 4,5 ± 1,5 мм.
