Mitsubishi Outlander 3. Руководство - часть 499





ФОРСУНКИ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-192

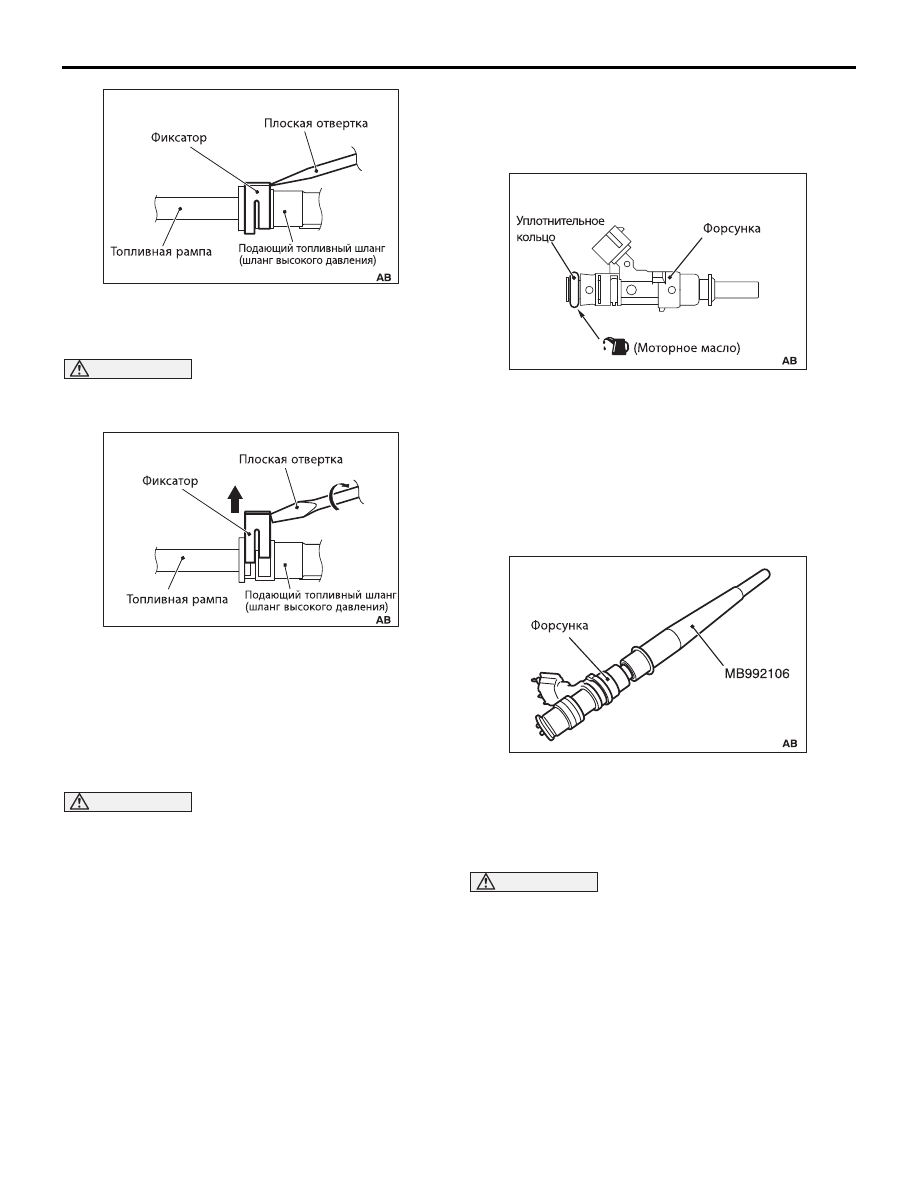

(1) Вставьте лезвие плоской отвертки (шириной



6 мм и толщиной 1 мм) в фиксатор штуцера
подающего топливного шланга высокого
давления.

ВНИМАНИЕ

При приподнятии фиксатора штуцера подаю
щего топливного шланга высокого давления
будьте осторожны, не повредите фиксатор.

(2) Поверните вставленную в фиксатор отвертку

на 90

°, приподняв фиксатор и освободив

штуцер подающего топливного шланга
высокого давления.

2. Снимите подающий топливный шланг высокого

давления.

<<В>> СНЯТИЕ ТОПЛИВНОЙ РАМПЫ



С ФОРСУНКАМИ В СБОРЕ

ВНИМАНИЕ

Не допускайте падения форсунок.
Снимите топливную рампу с установленными на ней
форсунками.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

1. Слегка смажьте уплотнительное кольцо чистым

моторным маслом.

2. Поворачивая форсунку вправо и влево,

осторожно установите уплотнительное кольцо, не
допуская его повреждения.

>>B<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

1. Нанесите на уплотнительное кольцо небольшое

количество чистого моторного масла.

2. Используя специальную оправку (MB992106),

установите на форсунку уплотнительное кольцо,
не допуская его повреждения.

>>С<< УСТАНОВКА ФОРСУНОК



В ТОПЛИВНУЮ РАМПУ

ВНИМАНИЕ

При нанесении моторного масла, не допускайте
его попадания во внутреннюю полость топлив
ной рампы.
1. Нанесите на уплотнительное кольцо небольшое

количество чистого моторного масла.

ACC00113

ACC00114

AC506791

AC506792

ФОРСУНКИ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-193

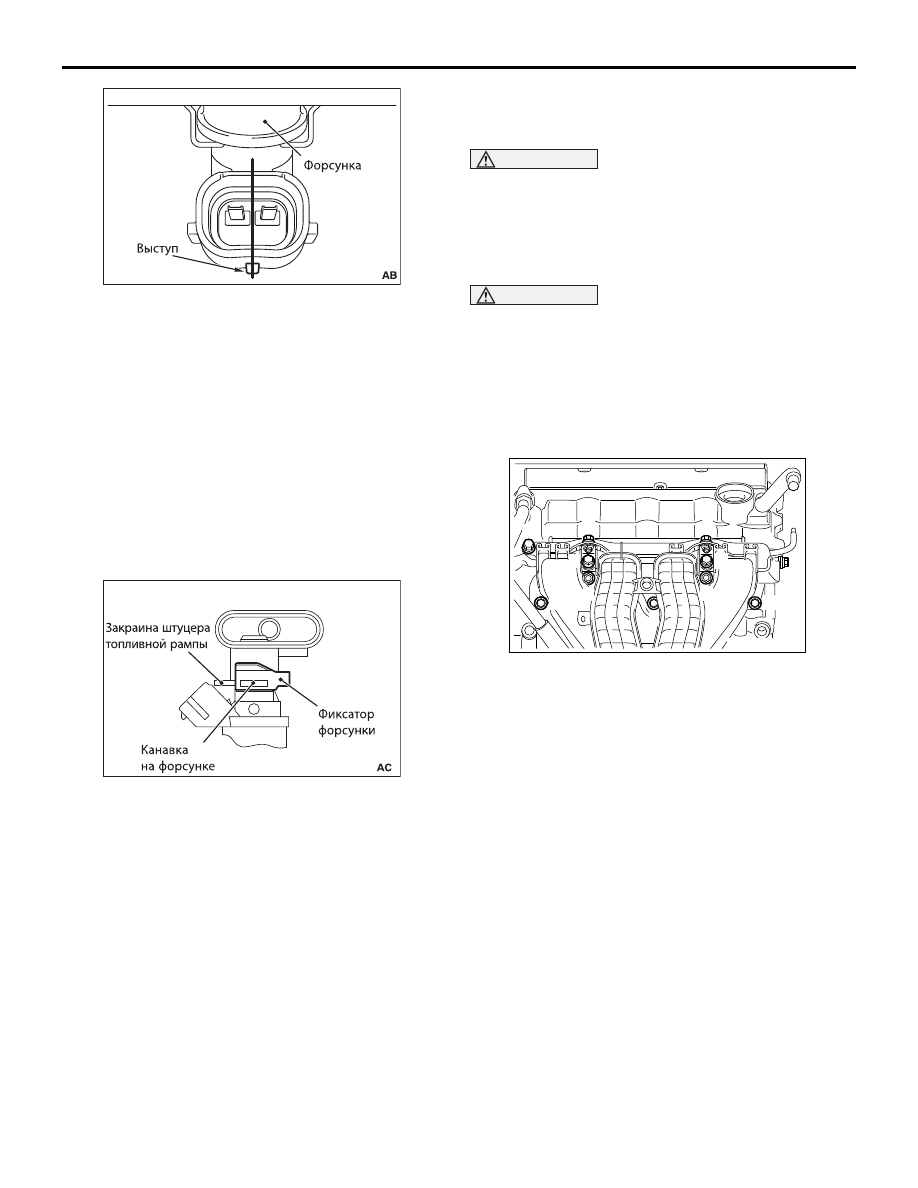

2. Осторожно поворачивая форсунку вправо и

влево, вставьте ее в топливную рампу, не допус
кая повреждения уплотнительного кольца. После
установки форсунки убедитесь в возможности ее
свободного вращения в гнезде. Ориентируйте
форсунку таким образом, чтобы ее выступ был
расположен по оси гнезда под форсунку.

3. Если форсунка не поворачиваться в гнезде,

уплотнительное кольцо может быть защемлено.
Выньте форсунку и проверьте состояние ее
уплотнительного кольца. После этого повторно
установите форсунку на место и убедитесь, что
кольцо не защемлено в гнезде (форсунка должна
свободно поворачиваться).

>>С<< УСТАНОВКА ФИКСАТОРОВ
ФОРСУНОК

Установите фиксаторы в канавки на форсунках и на
штуцерах топливной рампы, зафиксируйте форсунки
на топливной рампе.

>>E<< УСТАНОВКА ТОПЛИВНОЙ РАМПЫ



С ФОРСУНКАМИ В СБОРЕ/КРОНШТЕЙНА/



ЗАДНЕЙ ЗАЩИТЫ ФОРСУНОК

ВНИМАНИЕ

При нанесении моторного масла, не допускайте
его попадания во внутреннюю полость впускного
коллектора двигателя.
1. Нанесите небольшое количество чистого мотор

ного масла на уплотнительные кольца, установ
ленные на нижних частях форсунок в зоне
распылителя.

ВНИМАНИЕ

При установке на впускной коллектор топливной
рампы с форсунками в сборе, будьте осторожны,
не допускайте повреждения уплотнительных
колец на нижних частях форсунок в зоне распы
лителя.
2. Установите на впускной коллектор топливную

рампу с форсунками в сборе.

3. Установите кронштейн и заднюю защиту

форсунок.

4. Отверните болты и гайки крепления впускного

коллектора (показанные на рисунке болты и гайки
1, 2, 3 и 9).

5. Отверните болты крепления опоры впускного

коллектора (См. ГЛАВА 15  Впускной коллектор ).

6. Предварительно затяните установленным

моментом в показанном на рисунке порядке
болты и гайки крепления кронштейна впускного
коллектора, топливной рампы и задней защиты
форсунок.

Момент затяжки: 3,5 ± 1,5 Н

м

7. Затяните установленным моментом в показанном

на рисунке порядке болты и гайки крепления
кронштейна впускного коллектора, топливной
рампы и задней защиты форсунок.

Момент затяжки: 20 ± 2 Н

м

8. Затяните заданным моментом болты крепления

опоры впускного коллектора (См. ГЛАВА 15
Впускной коллектор ).

Момент затяжки: 20 ± 2 Н

м

AC506793

AC312109

ACB05830

AB

10

3

5

7

1

6

4

2

9

8

11

ФОРСУНКИ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-194

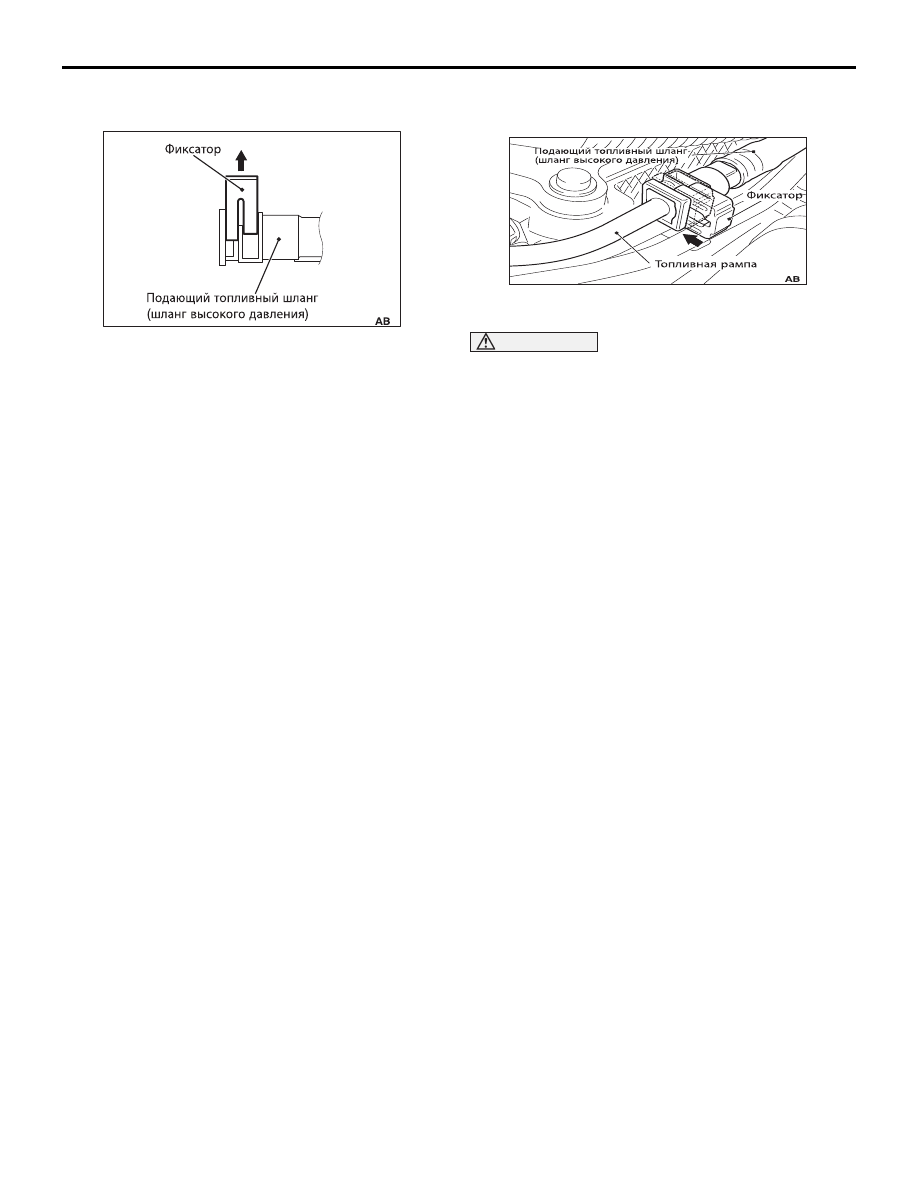

>>F<< УСТАНОВКА ТОПЛИВНОГО
ШЛАНГА ВЫСОКОГО ДАВЛЕНИЯ

1. Перед установкой приподнимите фиксатор

подающего топливного шланга высокого
давления.

2. Присоедините к топливной рампе подающий

топливный шланг высокого давления.

ВНИМАНИЕ

• При опускании фиксатора штуцера подаю

щего топливного шланга высокого давления
будьте осторожны, не повредите фиксатор.

• После установки подающего топливного

шланга высокого давления слегка потяните за
него, чтобы убедиться в надежной посадке шту
цера в гнездо. При этом убедитесь, что в соеди
нении имеется свободный ход около 1 мм.

3. Опустите фиксатор штуцера подающего

топливного шланга высокого давления, чтобы
зафиксировать его на топливной рампе.

ACC00373

ACC00055

ДРОССЕЛЬНЫЙ УЗЕЛ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-195

ДРОССЕЛЬНЫЙ УЗЕЛ

СНЯТИЕ И УСТАНОВКА

M1131007703264

ВНИМАНИЕ

• При замене дроссельного узла необходимо инициализировать адаптационные параметры управ

ления при помощи тестера M.U.T.III (См. ГЛАВА 00  «Предостережения перед выполнением
работ по техническому обслуживанию», а также «Процедура инициализации адаптационных
параметров системы управления двигателем с распределенным впрыском топлива (MPI)» ).

• Не отворачивайте винт крепления пластмассовой крышки корпуса дроссельного узла. Если винт

был отвернут, произойдет смещение встроенного в крышку датчика, в результате чего работа
дроссельного узла нарушится.

Предварительные операции перед снятием

• Снятие верхнего кожуха двигателя (См. ГЛАВА 11A −

Распределительный вал ).

• Слив охлаждающей жидкости (См. ГЛАВА 14 −

Технические операции на автомобиле, Замена
охлаждающей жидкости в двигателе ).

• Снятие воздухозаборника воздухоочистителя (См.

ГЛАВА 15

− Воздухоочиститель ).

Дополнительные операции после установки

• Установка воздухозаборника воздухоочистителя

(См. ГЛАВА 15

− Воздухоочиститель ).

• Заполнение системы охлаждающей жидкостью (См.

ГЛАВА 14

− Технические операции на автомобиле,

Замена охлаждающей жидкости в двигателе ).

• Установка верхнего кожуха двигателя (См. ГЛАВА

11A

− Распределительный вал ).

ACB05831

Последовательность операций



по снятию деталей

>>

B

<<

Операции при установке <только при
установке>

1.

Присоединение разъема дроссельно
го узла с электроприводом дроссель
ной заслонки

2.

Установка фиксаторов жгута проводов
системы управления

3.

Установка фиксатора провода аккуму
ляторной батареи

4.

Установка хомута шланга обогрева
корпуса дроссельного узла

5.

Установка обратного шланга обогрева
корпуса дроссельного узла

6.

Опора дроссельного узла

7.

Кронштейн разъема жгута проводов
дроссельного узла

8.

Дроссельный патрубок

>>

A

<<

9.

Прокладка дроссельного узла

Последовательность операций



по снятию деталей
