ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-21

ВНИМАНИЕ

Для освобождения короткой пружины разъема
блока управления системой SRS при проведении
следующих операций, отсоедините этот разъем
спирального кабеля и оставьте цепь
пиропатрона замкнутой.
(3) Отсоедините разъем спирального кабеля.

ВНИМАНИЕ

Короткая пружина может быть не освобождена
изза недостаточного продвижения внутрь.
Поэтому следует вставить изолятор на глубину
не менее 4 мм.

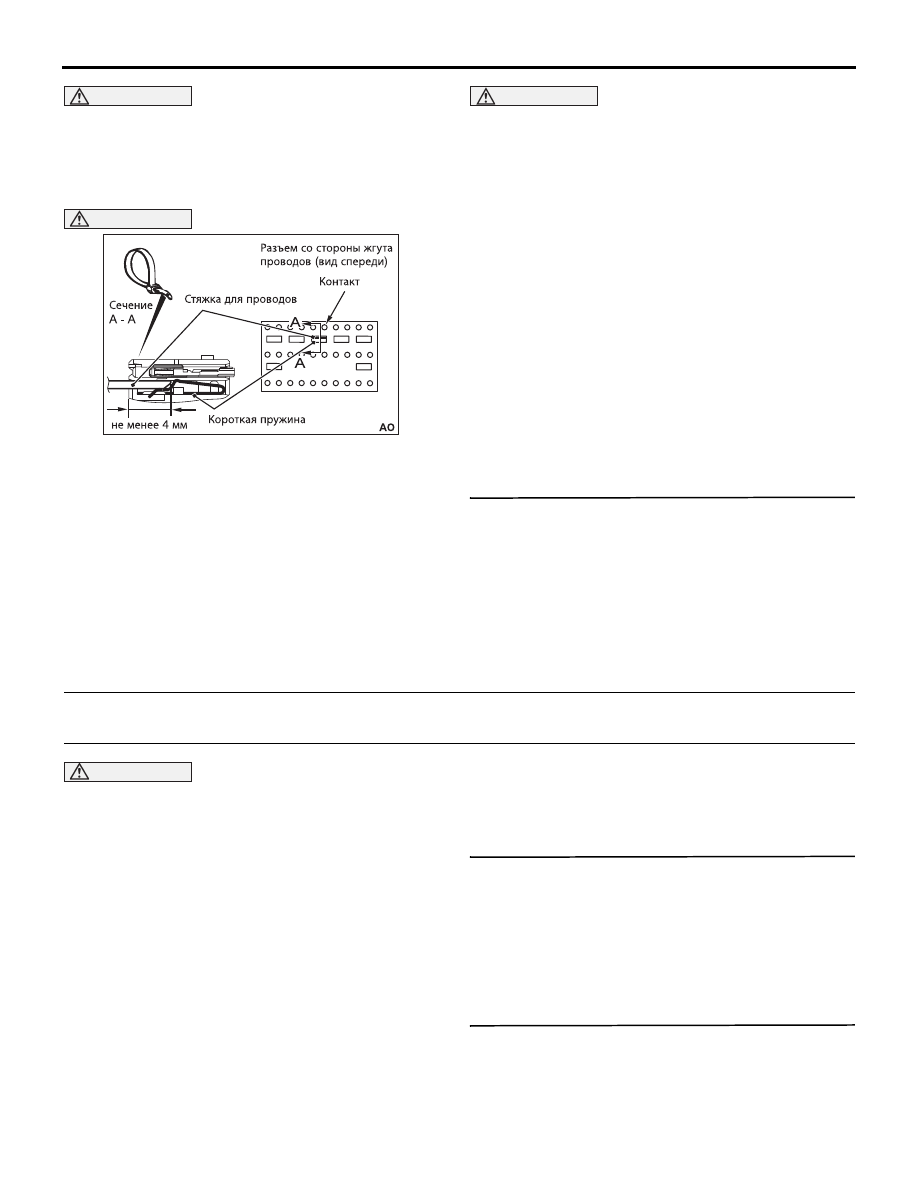

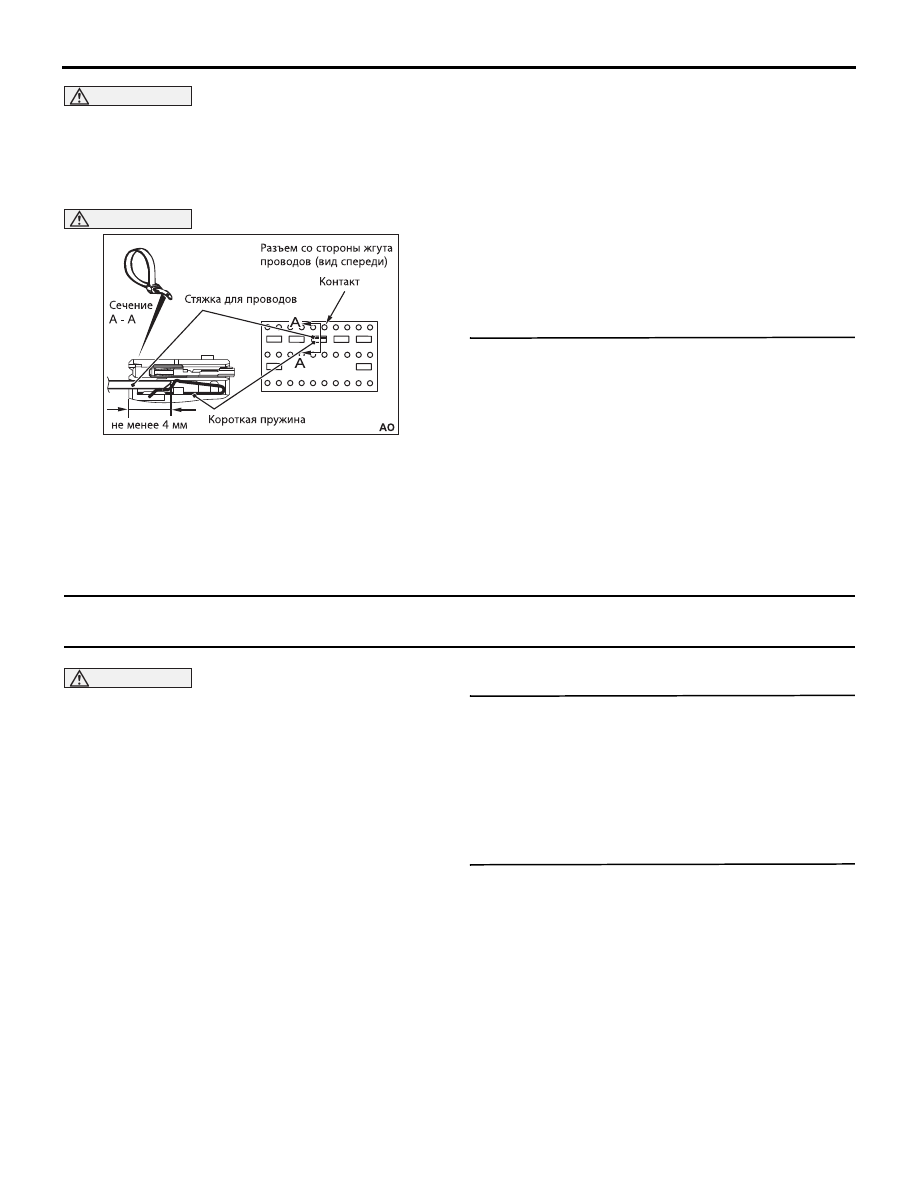

(4) Вставьте изолятор (ширина: 3 мм, толщина: 0,5

мм), например, стяжку для проводов, между
линией DQ1, DQ1+, а затем освободите
короткую пружину.

ВНИМАНИЕ

Не вставляйте пробник непосредственно в кон
такт разъема со стороны жгута проводов спи
рального кабеля с лицевой стороны, поскольку
может быть ослаблено контактное давление в
разъеме.
(5) Проводите измерения, указанные ниже, на

разъеме блока управления системой SRS и
разъемах со стороны жгута проводов
спирального кабеля.

•

Электрическая проводимость линии DQ1
между разъемом блока управления системой
SRS и разъемом спирального кабеля

•

Электрическая проводимость линии DQ1+
между разъемом блока управления системой
SRS и разъемом спирального кабеля

НОРМА: Электрическая проводимость
имеется (не более 2 W)

Q: В норме ли результаты проверки?

ДА :  Перейдите к этапу 6
НЕТ : Отремонтируйте жгут проводов между разъ

емом спирального кабеля линия DQ1, DQ1+
и разъемом блока управления системой SRS.

ЭТАП 6. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код №B1401?

ДА :  Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

Код №B1402 Пиропатрон газогенератора модуля надувной подушки безопасности
водителя (короткое замыкание на «массу»)

ВНИМАНИЕ

Если в блоке управления системой SRS записан
диагностический код B1402, то следует
провести диагностику линии шины CAN.

ПРИНЦИП ДЕЙСТВИЯ

Только при превышении определенного значения
силы фронтального столкновения, мгновенно опре
деляемого датчиком фронтального столкновения, а
также аналоговым датчиком замедления в блоке
управления системой SRS, электрический ток пода
ется от блока управления системой SRS к модулю
подушки безопасности водителя (пиропатрону).

ОЦЕНКА НЕИСПРАВНОСТИ

Код записан, когда входной контакт пиропатрона
модуля подушки безопасности водителя блока
управления системой SRS замкнут на «массу».

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждение спирального кабеля

• Повреждение жгута проводов и разъемов

• Жгут проводов пиропатрона модуля подушки

безопасности водителя замкнут на «массу».

• Неисправность блока управления системой SRS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Перейдите к этапу 2
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(2) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

AC905150

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-22

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1402?

ДА :  Перейдите к этапу 3
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

ЭТАП 3. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи. Если
«отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

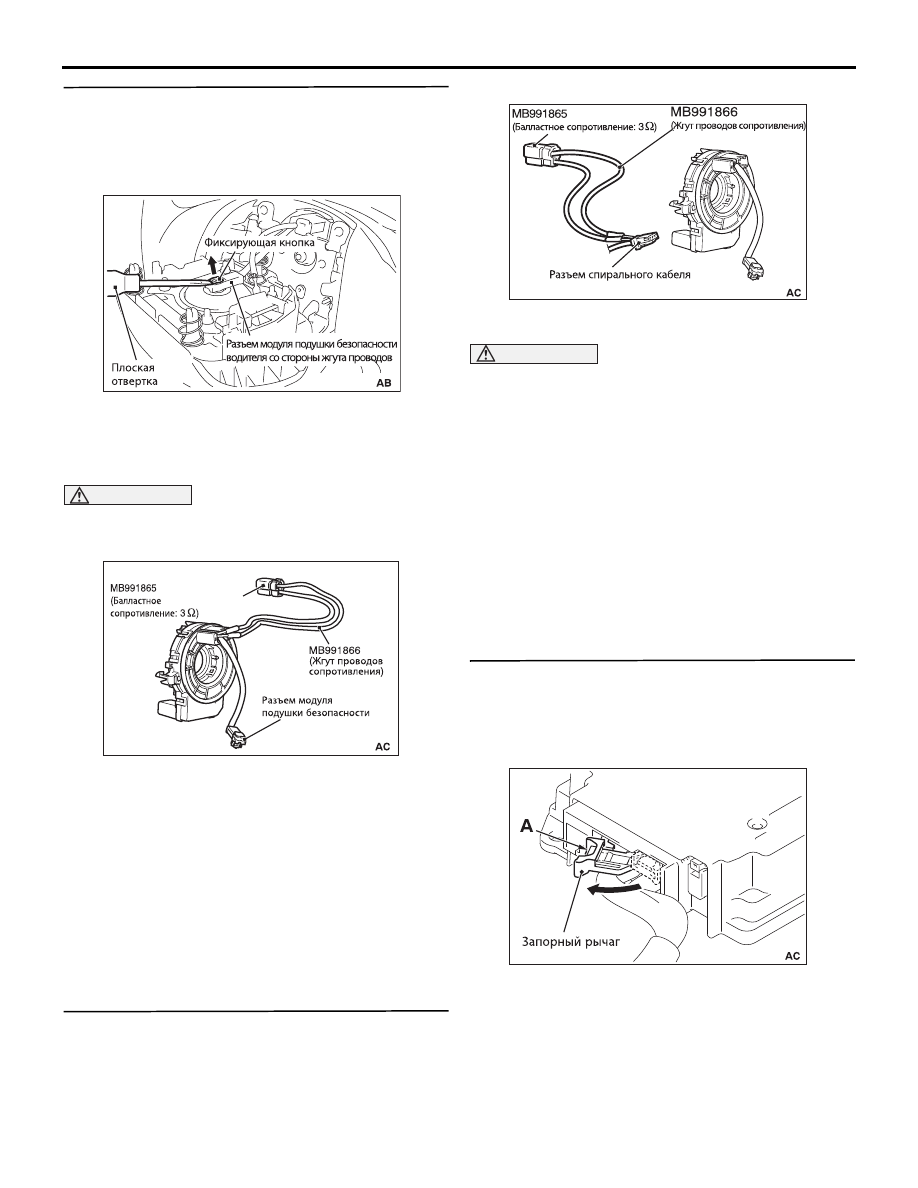

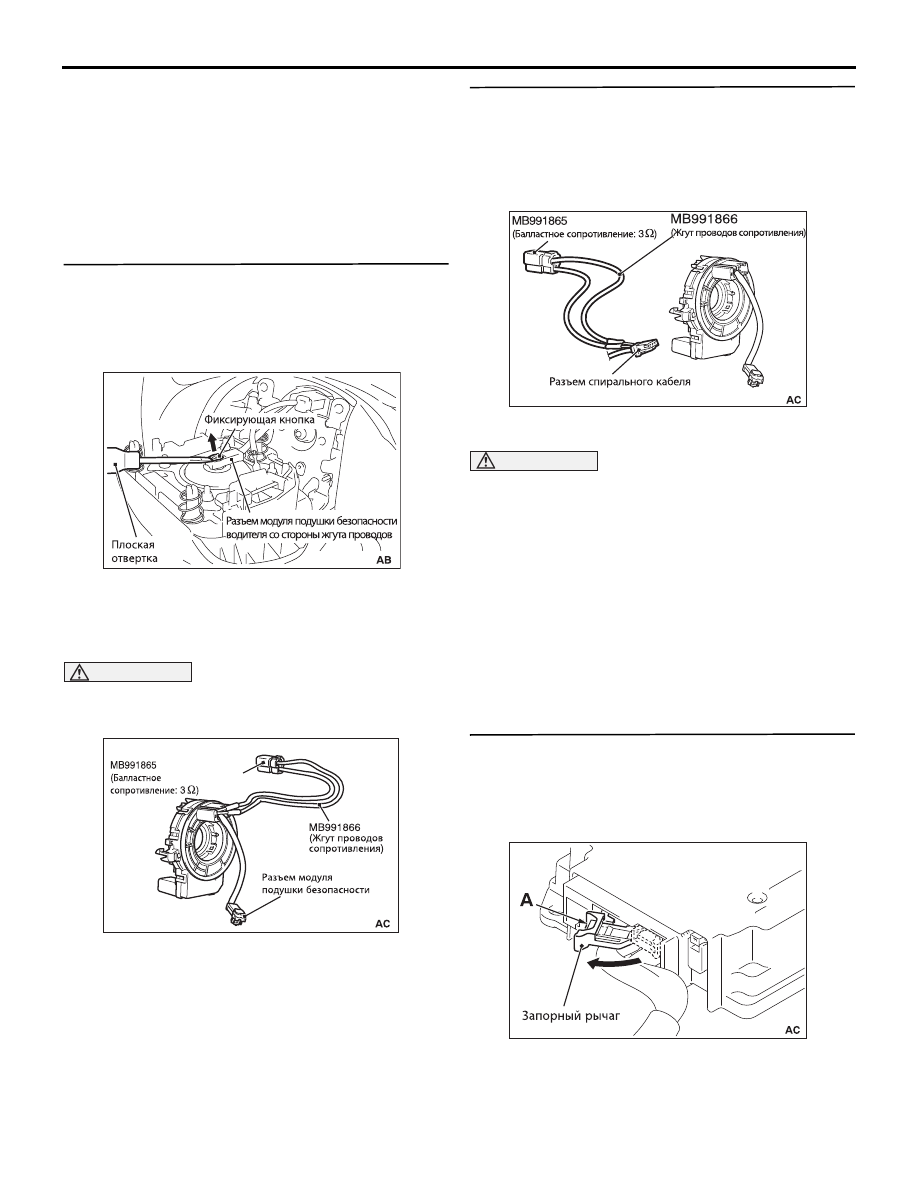

(2) Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.

(4) Вставьте пробник жгута проводов сопротивления

(специальный инструмент), как показано на
рисунке.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

Q: Записан ли диагностический код №B1402?

ДА :  Перейдите к этапу 4
НЕТ : Замените модуль надувной подушки

безопасности водителя (см.

C.52B131

).

ЭТАП 4. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи. Если
«отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Отсоедините разъем спирального кабеля.

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.
(4) Вставьте пробник жгута проводов сопротивления

с задней стороны линии DQ1, DQ1+ разъема со
стороны жгута проводов спирального кабеля.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

Q: Записан ли диагностический код №B1402?

ДА :  Перейдите к этапу 5
НЕТ : Замените спиральный кабель (см.

C.52B131

).

ЭТАП 5. Измерение сопротивления на разъеме
блока управления системой SRS.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока
управления системой SRS.

ACB04316

AC905251

AC905254

AC905015

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-23

ВНИМАНИЕ

Для освобождения короткой пружины разъема
блока управления системой SRS при проведении
следующих операций, отсоедините этот разъем
спирального кабеля и оставьте цепь
пиропатрона замкнутой.
(3) Отсоедините разъем спирального кабеля.

ВНИМАНИЕ

Короткая пружина может быть не освобождена
изза недостаточного продвижения внутрь.
Поэтому следует вставить изолятор на глубину
не менее 4 мм.
(4) Вставьте изолятор (ширина: 3 мм, толщина: 0,5

мм), например, стяжку для проводов, между
линией DQ1, DQ1+, а затем освободите
короткую пружину.

(5) Проведите указанные ниже измерения на

разъеме со стороны жгута проводов блока
управления системой SRS.
Электрическая проводимость между линией
DQ1, DQ1+ и «массой» кузова

НОРМА: Электрическая проводимость
отсутствует

Q: В норме ли результаты проверки?

ДА :  Перейдите к этапу 6
НЕТ : Отремонтируйте жгуты проводов между

разъемом спирального кабеля линия DQ1,
DQ1+ и разъемом блока управления
системой SRS.

ЭТАП 6. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код №B1402?

ДА :  Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

Код №B1403 Пиропатрон газогенератора модуля надувной подушки безопасности
водителя (короткое замыкание на цепь питания)

ВНИМАНИЕ

Если в блоке управления системой SRS записан
диагностический код B1403, то следует
провести диагностику линии шины CAN.

ПРИНЦИП ДЕЙСТВИЯ

Только при превышении определенного значения
силы фронтального столкновения, мгновенно опре
деляемого датчиком фронтального столкновения, а
также аналоговым датчиком замедления и резерв
ным датчиком замедления в блоке управления сис
темой SRS, электрический ток подается от блока
управления системой SRS к модулю подушки безо
пасности водителя (пиропатрону).

ОЦЕНКА НЕИСПРАВНОСТИ

Код записан, когда входной контакт пиропатрона
модуля подушки безопасности водителя блока
управления системой SRS замкнут на цепь питания.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждение спирального кабеля

• Повреждение жгута проводов и разъемов

• Жгут проводов пиропатрона модуля подушки

безопасности водителя замкнут на цепь питания.

• Неисправность блока управления системой SRS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Перейдите к этапу 2
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(2) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1403?

ДА :  Перейдите к этапу 3
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

AC905150

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-24

ЭТАП 3. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.

(4) Вставьте пробник жгута проводов сопротивления

(специальный инструмент), как показано на
рисунке.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(7) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1403?

ДА :  Перейдите к этапу 4
НЕТ : Замените модуль надувной подушки

безопасности водителя (см.

C.52B131

).

ЭТАП 4. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Отсоедините разъем спирального кабеля.

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.
(4) Вставьте пробник жгута проводов сопротивления

с задней стороны линии DQ1, DQ1+ разъема со
стороны жгута проводов спирального кабеля.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(7) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1403?

ДА :  Перейдите к этапу 5
НЕТ : Замените спиральный кабель



(см.

C.52B131

).

ЭТАП 5. Измерение напряжения на разъеме
блока управления системой SRS.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока
управления системой SRS.

ACB04316

AC905251

AC905254

AC905015
