ОБЩАЯ ИНФОРМАЦИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-5

ОБЩАЯ ИНФОРМАЦИЯ

M1524000102639

Система SRS и ремни безопасности с
преднатяжителями предназначены для удержания
водителя и пассажира на переднем сиденье в случае
аварии, при которых в некоторых случаях
срабатывают подушки безопасности, и снижения
риска получения ими серьезных увечий. Боковые
подушки безопасности и надувные шторки
безопасности срабатывают, если сила удара при
боковом столкновении превышает установленное
значение, для защиты голов пассажиров передних и
задних пассажиров.

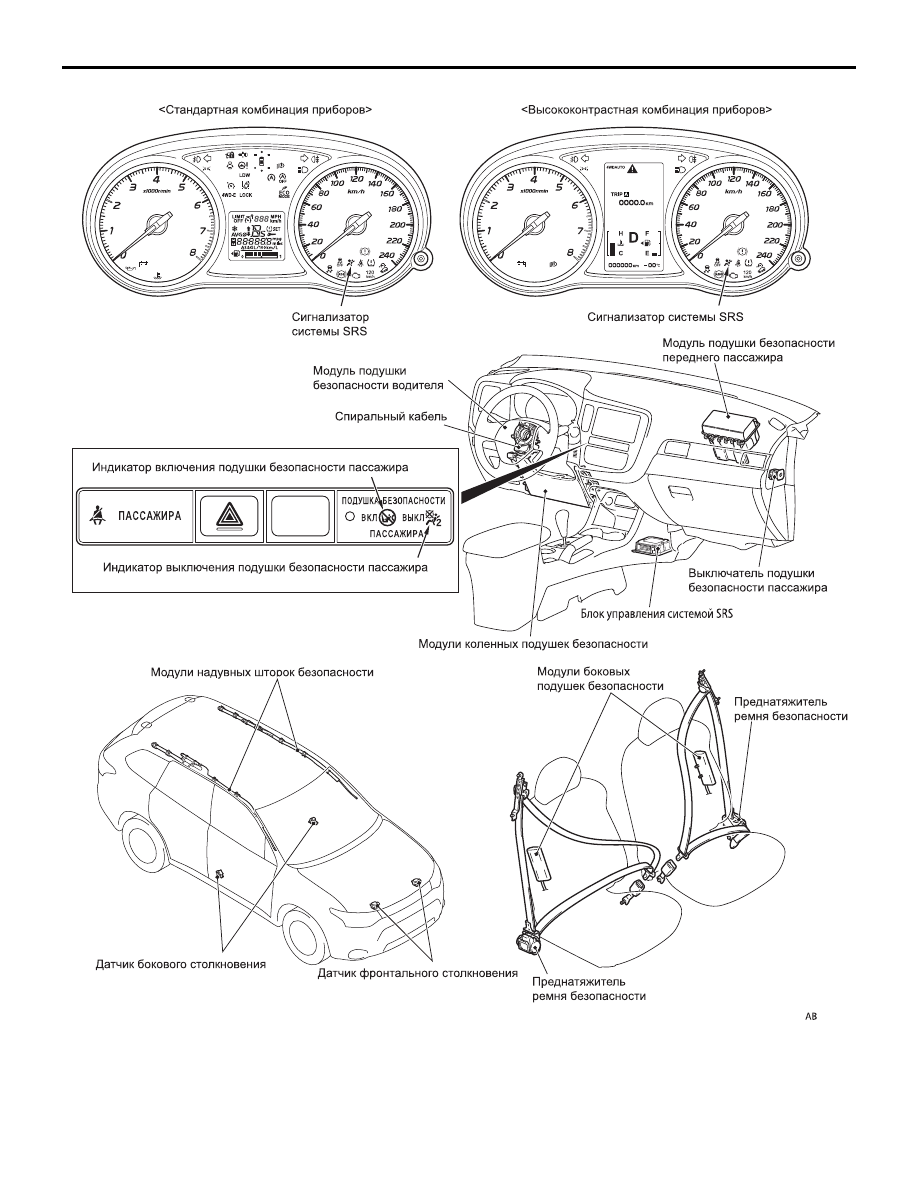

Система SRS состоит из модулей подушек
безопасности, блока управления системой подушек
безопасности SRS (блок управления системой SRS),
двух датчиков фронтального столкновения, двух
датчиков бокового столкновения, сигнализатора
системы SRS, спирального кабеля, выключателя
подушки безопасности переднего пассажира,
индикатора выключения подушки безопасности
переднего пассажира и преднатяжителя ремней
безопасности. Фронтальные подушки безопасности
расположены на ступице рулевого колеса и над
перчаточным ящиком. Каждый из модулей содержит
упакованную оболочку и газогенератор. Модули
боковых подушек безопасности находятся в спинках
передних сидений. Модуль надувной шторки
безопасности состоит из надувной подушки,
газогенератора, крепежных элементов и установлен
на обеих боковых секциях потолка от передних до

задних стоек кузова. Блок управления системой SRS,
расположенный под передней напольной консолью,
контролирует работу системы посредством и имеет
аналоговый датчик замедления фронтальных
подушек безопасности, аналоговый датчик
замедления боковых подушек безопасности и
аналоговый датчик замедления надувных шторок
безопасности. Датчик фронтального столкновения
установлен на передней стороне верхней
поперечины в моторном отсеке и состоит из
аналогового датчика замедления. Датчик бокового
столкновения установлен в нижней части средних
стоек кузова и состоит из аналогового датчика
замедления. Индикатор системы SRS на панели
приборов позволяет следить за состоянием системы
SRS. Спиральный кабель находится в рулевой
колонке. Выключатель подушки безопасности
переднего пассажира находится в торце передней
панели. Индикатор выключения подушки
безопасности переднего пассажира установлен на
центральной панели.  Преднатяжители передних
ремней безопасности находятся во втягивающих
катушках ремней.
Все работы, связанные с элементами системы SRS,
должны производиться только авторизованным
персоналом. Эти сотрудники перед началом работ
должны ознакомиться с материалами данного
раздела.

ОБЩАЯ ИНФОРМАЦИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-6

ACC00250

ACB05423

ACB05561

ACB05560

ACB05440

ACB05441

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ВЫПОЛНЕНИЕМ ОПЕРАЦИЙ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-7

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ВЫПОЛНЕНИЕМ

ОПЕРАЦИЙ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

M1524000302031

1. Для предотвращения нанесения ущерба вам

или окружающим вас людям от внезапно
раскрывшейся подушки безопасности
внимательно ознакомьтесь со всеми
предостережениями и процедурами,
описанными в данном разделе.

2. Следует использовать тестер и специальный

инструмент, указанные в данном Руководстве
(Специальный инструмент: см.

C.52B9

тестер: см.

C.52B12

).

3. Никогда не пытайтесь отремонтировать

следующие элементы:

• Блок управления системой SRS

• Модуль подушки безопасности водителя

• Спиральный кабель

• Модуль фронтальной подушки безопасности

переднего пассажира

• Модуль надувной шторки безопасности

• Коленная подушка безопасности

• Модуль боковой подушки безопасности,

встроенный в переднее сиденье

• Преднатяжитель ремня безопасности

• Датчик фронтального столкновения

• Датчик бокового столкновения

4. Запрещено ремонтировать жгуты проводов,

связывающих между собой компоненты
системы SRS. Если обнаружен поврежденный
участок жгута проводов, выполните операции
ремонта или замены в соответствии с
приведенной ниже таблицей.

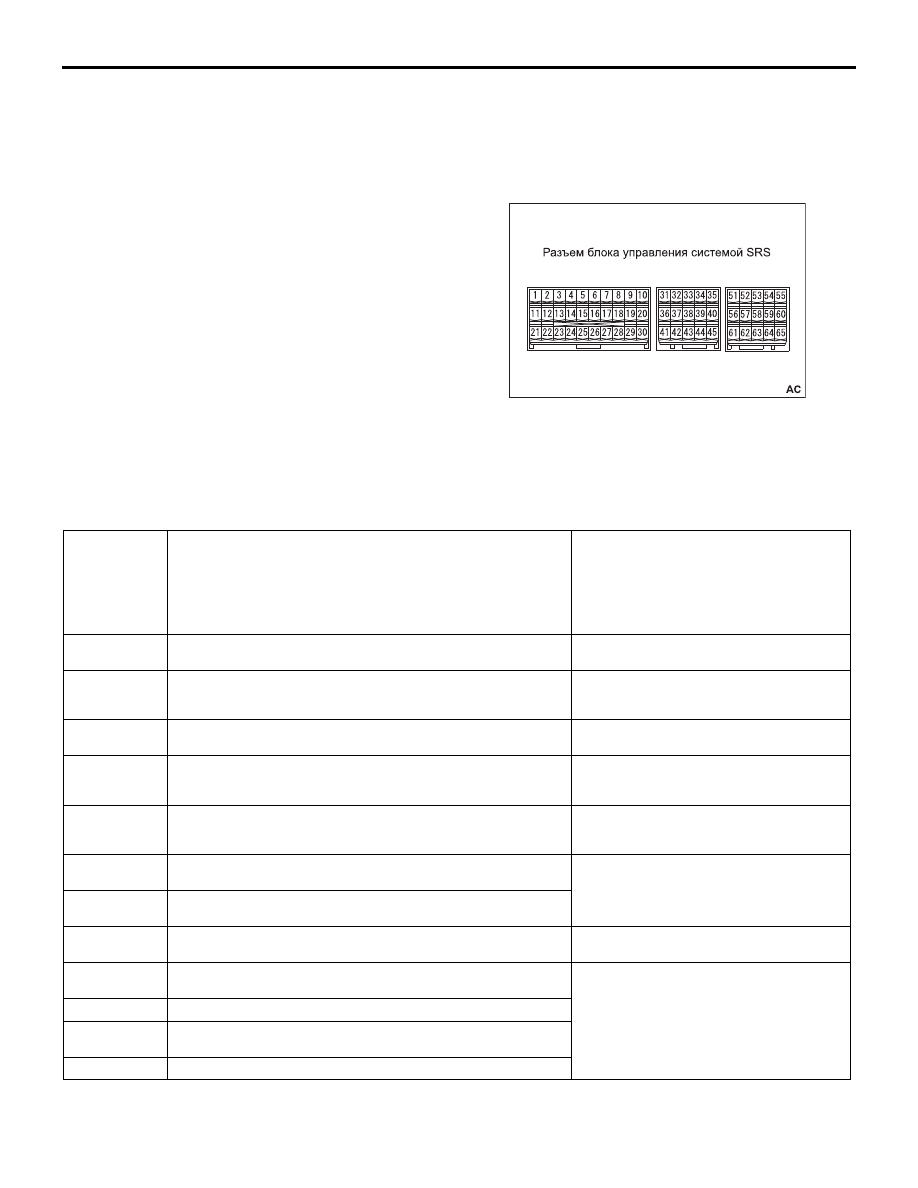

AC905461

Номер
контакта
разъема
блока
управления
системой
SRS

Назначение жгута проводов

Предпринимаемые меры

1, 2

Жгут проводов панели управления

→ Модуль коленной

подушки безопасности

Отремонтируйте или замените жгут
проводов панели управления.

5, 6

Жгут проводов панели управления

→ спиральный кабель →

модуль подушки безопасности водителя (пиропатрон)

Замените спиральный кабель, либо
отремонтируйте или замените жгут
проводов панели управления.

7, 8

Жгут проводов панели управления

→ модуль подушки

безопасности переднего пассажира (пиропатрон)

Отремонтируйте или замените жгут
проводов панели управления.

13

Жгут проводов панели управления

→ выключатель

аварийной световой сигнализации [индикатор выключения
подушки безопасности переднего пассажира)]

Отремонтируйте или замените жгут
проводов панели управления.

15

Жгут проводов панели управления

→ выключатель

аварийной световой сигнализации [индикатор включения
подушки безопасности переднего пассажира)]

Отремонтируйте или замените жгут
проводов панели управления.

17, 27

Жгут проводов панели управления

→ передний жгут

проводов

→ датчик фронтального столкновения (левый)

Отремонтируйте или замените жгуты
проводов.

18, 28

Жгут проводов панели управления

→ передний жгут

проводов

→ датчик фронтального столкновения (правый)

22

Напольный жгут проводов

→ Блок управления системой

ETACS (предохранитель №16)

Отремонтируйте или замените
напольный жгут проводов.

23

Жгут проводов панели управления

→ диагностический

разъем

Отремонтируйте или замените жгут
проводов панели управления.

24

Жгут проводов панели управления

→ «масса»

25,26

Жгут проводов панели управления

→ выключатель подушки

безопасности переднего пассажира

29, 30

Жгут проводов панели управления

→ Линия шины CAN

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ВЫПОЛНЕНИЕМ ОПЕРАЦИЙ ПО ОБСЛУЖИВАНИЮ И

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-8

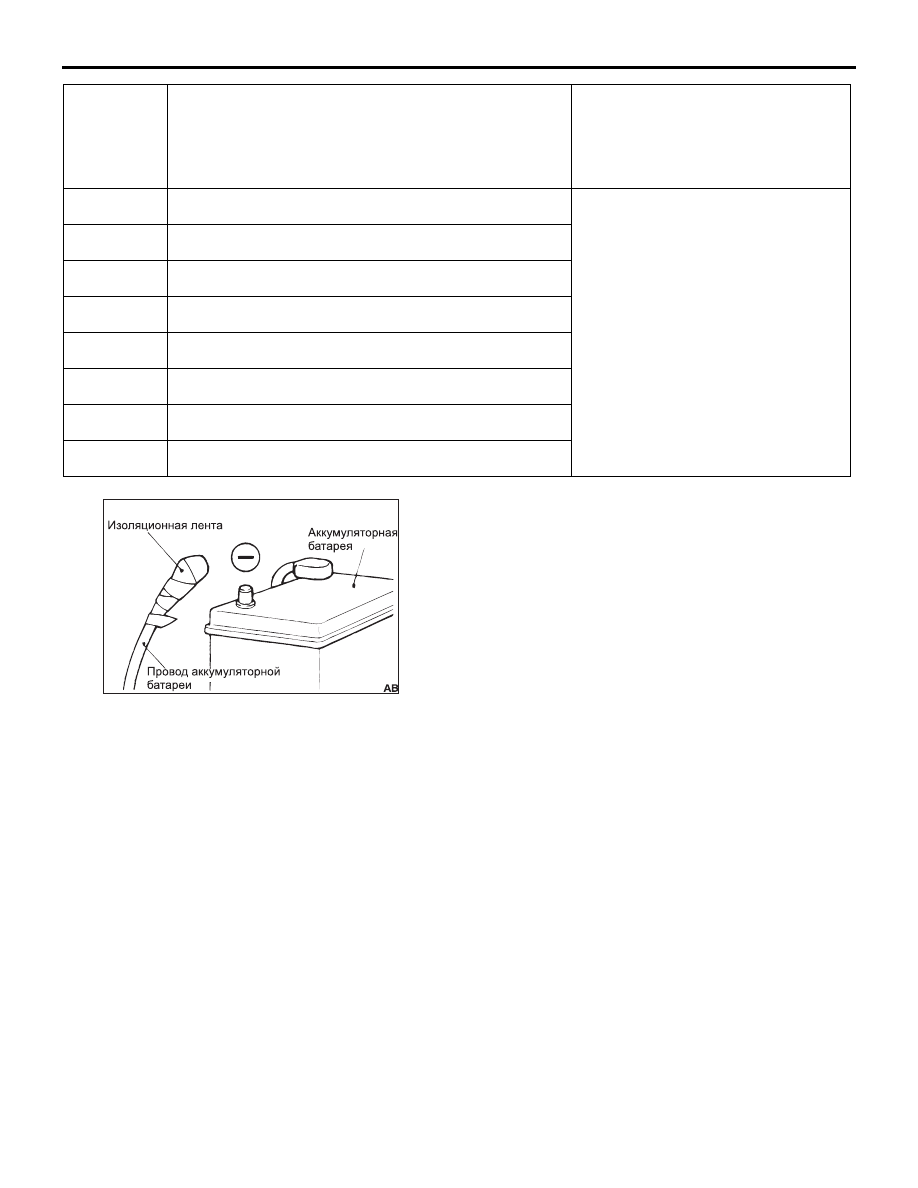

5. Перед началом работ следует подождать не

менее 60 секунд после отсоединения провода
от вывода аккумуляторной батареи (
).
Оберните зажим отсоединенного (
) вывода
изоляционной лентой. Конденсатор внутри
блока управления системой SRS содержит
электрический заряд, необходимый для
срабатывания подушки безопасности в
соответствующий момент даже после
выключения зажигания. Поэтому выполнение
работ до истечения указанного периода
времени может привести к получению
серьезной травмы.

6. Если возможно воздействие тепла при

проведении окрасочных работ, демонтируйте
следующие компоненты:

• 93°C и выше: блок управления системой SRS,

модуль подушки безопасности, спиральный
кабель, датчик фронтального столкновения,
датчик бокового столкновения

• 90°C и выше: ремень безопасности с

преднатяжителем

7. После завершения работ с подушкой

безопасности и ремнем безопасности с
преднатяжителем следует удалить
диагностический код и проверить, включен ли
сигнализатор системы SRS (см.

C.52B12

).

31, 32

Напольный жгут проводов

→ преднатяжитель ремня

безопасности переднего пассажира

Отремонтируйте или замените
напольный жгут проводов.

36, 37

Напольный жгут проводов

→ модуль надувной шторки

безопасности (левой)

39, 40

Напольный жгут проводов

→ модуль боковой подушки

безопасности (левой)

41, 42

Напольный жгут проводов

→ датчик бокового столкновения

(левый)

54, 55

Напольный жгут проводов

→ преднатяжитель ремня

безопасности водителя

56, 57

Напольный жгут проводов

→ модуль боковой подушки

безопасности (правой)

59, 60

Напольный жгут проводов

→ модуль надувной шторки

безопасности (правой)

64, 65

Напольный жгут проводов

→ датчик бокового столкновения

(правый)

Номер
контакта
разъема
блока
управления
системой
SRS

Назначение жгута проводов

Предпринимаемые меры

AC300580
