Mitsubishi Outlander 3. Руководство - часть 336





БРЫЗГОВИК

ЭКСТЕРЬЕР

51

-16

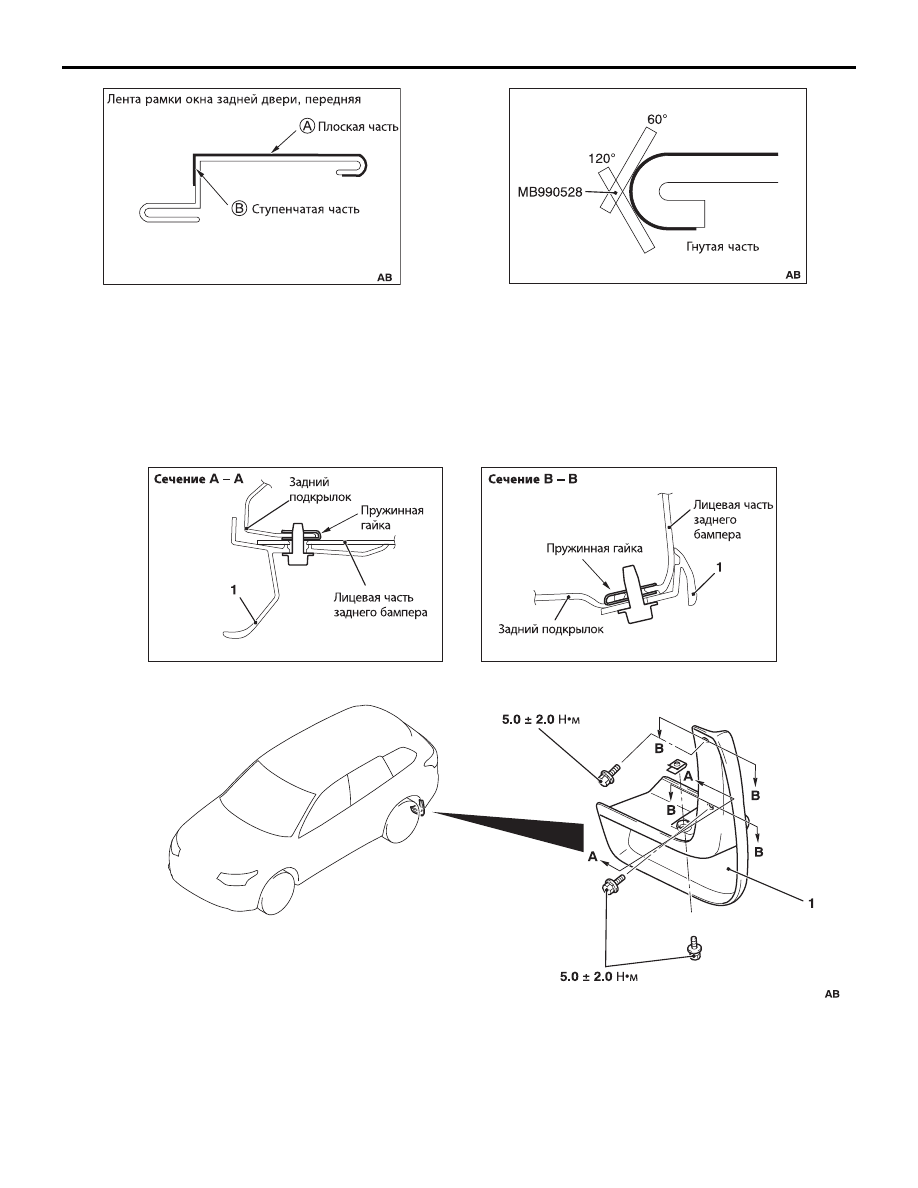

(5) Для передней ленты рамки окна задней двери

наносите ее на плоскую поверхность (A).
Затем нанесите ее на ступенчатую
поверхность (B).

(6) Прижимайте сгибаемую часть ленты в три

приема (60 градусов, 120 градусов и
фиксация), обкатывая ее в направлении
внутрь автомобиля.

БРЫЗГОВИК

СНЯТИЕ И УСТАНОВКА

M1511011200560

AC506860

AC303415

ACB06001

ACB05436

ACB05435

ACB05434

Последовательность действий
при снятии



1.

Задний брызговик

ОБТЕКАТЕЛИ ПОРОГОВ

ЭКСТЕРЬЕР

51

-17

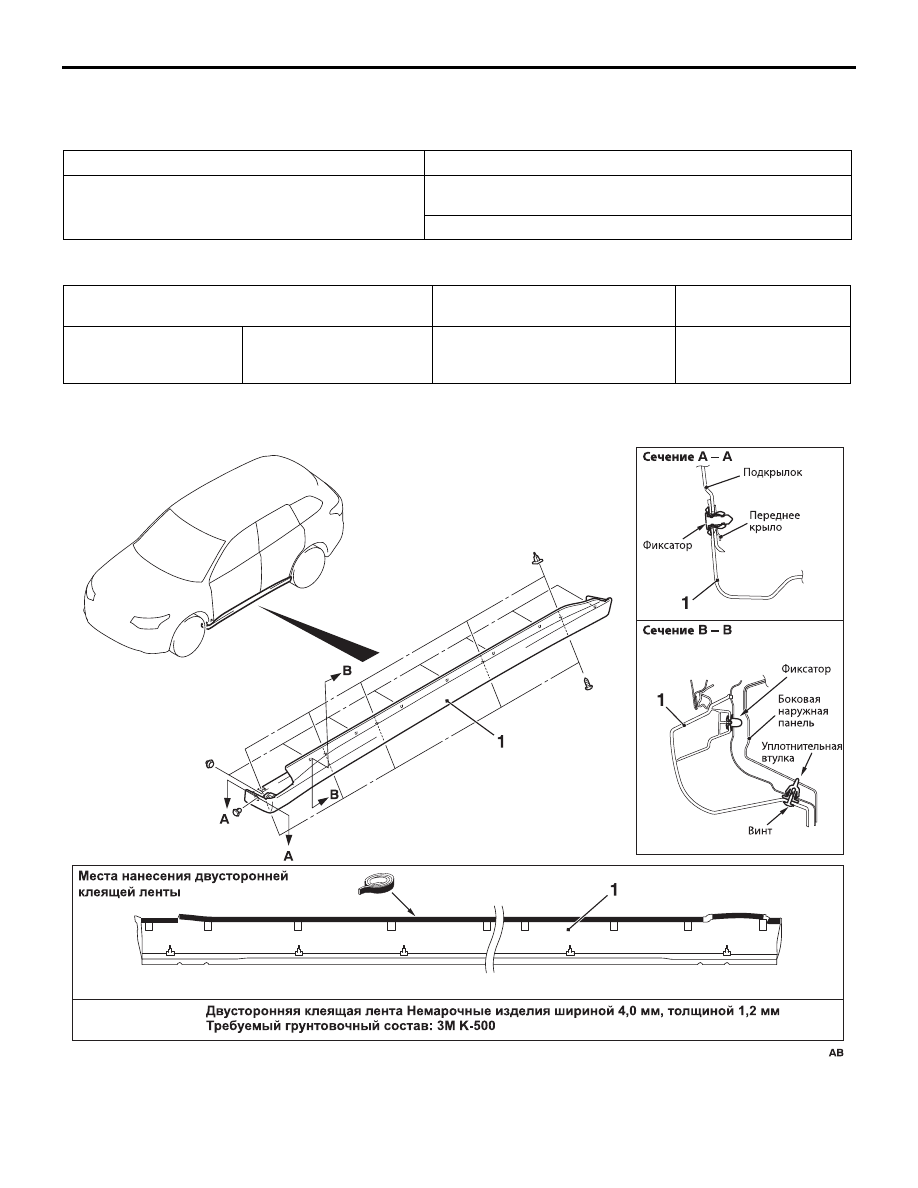

ОБТЕКАТЕЛИ ПОРОГОВ

КЛЕЙ

M1511000501269

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1511000400140

СНЯТИЕ И УСТАНОВКА

M1511005501468

Применение

Спецификация на клеящие материалы

Обтекатели порогов

Двусторонняя клеящая лента Немарочные изделия
шириной 4,0 мм и толщиной 1,2 мм

Требуемый грунтовочный состав: 3M K500

Позиция

Рекомендуемый смазочный
материал

Количество

Обезжиривающий
состав

Удаление смазки и
загрязнений с
поверхности деталей

Очиститель деталей (MZ100387
или аналог)

По необходимости

ACB06004

Последовательность действий
при снятии



<<A>>

>>A<<

1.

Обтекатели порогов

ОБТЕКАТЕЛИ ПОРОГОВ

ЭКСТЕРЬЕР

51

-18

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА

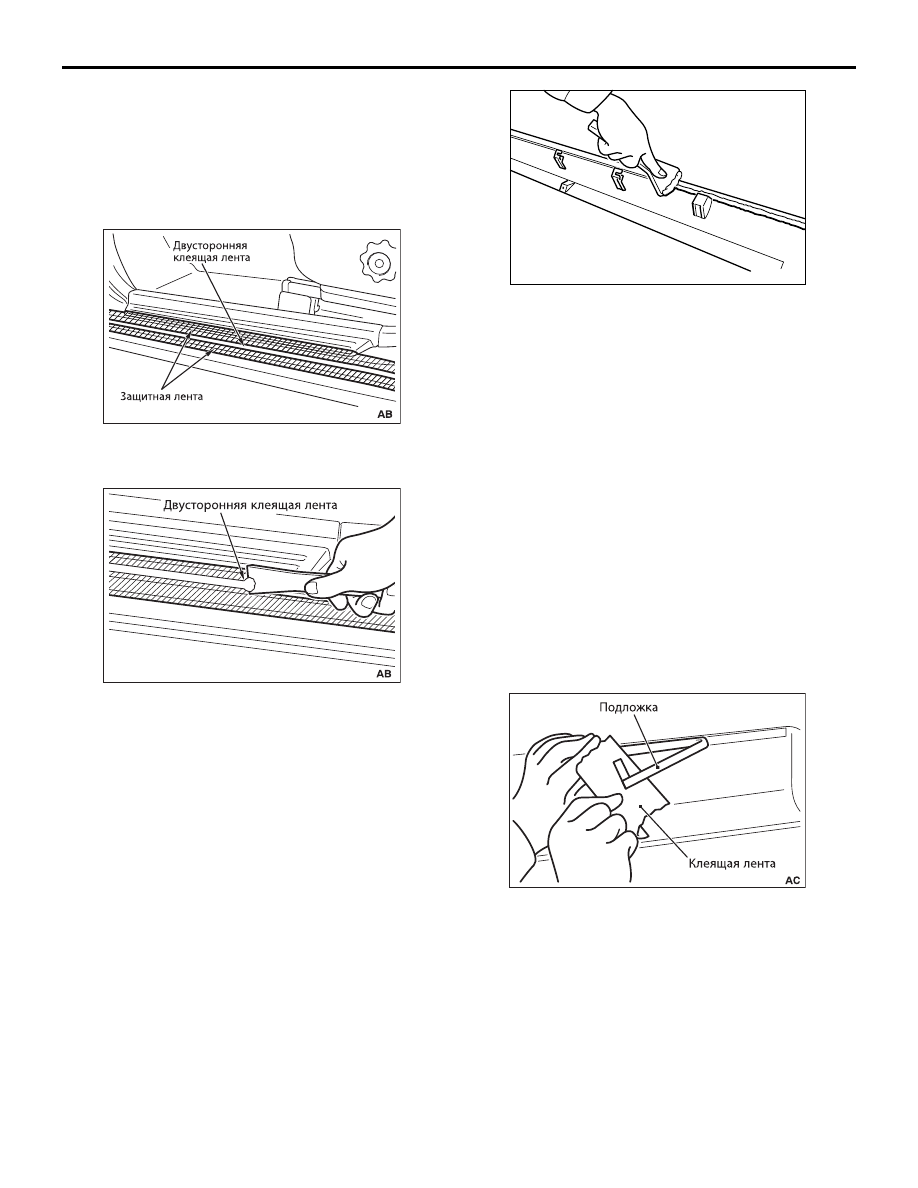

<<A>> СНЯТИЕ ОБТЕКАТЕЛЕЙ ПОРОГОВ

Слегка приподнимите и снимите обтекатели. Если на
накладке остались следы двусторонней клеящей
ленты, удалите их, пользуясь следующими
инструкциями.
<Удалите следы двусторонней клеящей ленты с
панелей кузова.>

1. Наклейте защитную ленту по всей длине краев

двусторонней клеящей ленты, которая наклеена
на панели кузова.

2. Насколько возможно очистите поверхности от

следов клеящей ленты при помощи
пластмассового шпателя.

3. Удалите клеящую ленту.
4. Очистите поверхность кузова и протрите ее

тканой салфеткой, смоченной очистителем
деталей (MZ100387 или аналог).

<Удалите следы двусторонней клеящей ленты с
накладок на пороги и наклейте новую ленту в том
случае, если обтекатели будут использоваться
повторно.>

1. Насколько возможно очистите накладки от следов

клеящей ленты при помощи пластмассового
шпателя.

2. Очистите поверхность обтекателя порога и

протрите ее тканой салфеткой, смоченной
очистителем деталей (MZ100387 или аналог).

3. Удалите только небольшие участки оставшегося

клеящего слоя.

4. Приклейте двустороннюю клейкую ленту как

указано к обтекателю порога (см. места для
приклеивания двусторонней клейкой ленты ).

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ОБТЕКАТЕЛЕЙ
ПОРОГОВ

1. Для протирки поверхности склеивания

воспользуйтесь очистителем деталей (MZ100387
или аналог).

2. Нанесите рекомендованную грунтовку на

поверхность двусторонней клейкой ленты. Затем
полностью просушите ее.

Требуемый грунтовочный состав: 3M K500

3. Удалите защитную бумагу с двусторонней

клеящей ленты.

ПРИМЕЧАНИЕ: Если двустороннюю ленту
наклеить, не сняв защитную бумагу, лента не
удержится на поверхности, на которую ее
наклеивают.

4. Установите обтекатели на пороги.

ПРИМЕЧАНИЕ: Если в холодном помещении
двусторонняя лента наклеивается с трудом ,
нагрейте поверхность кузова, к которой ее
необходимо приклеить, и накладки порогов до
температуры 40

 60°C перед наклеиванием

ленты.

5. Плотно прижмите обтекатели к порогам кузова.

AC200049

AC200050

AC103187

AC103247

ЗАЩИТА МОТОРНОГО ОТСЕКА

ЭКСТЕРЬЕР

51

-19

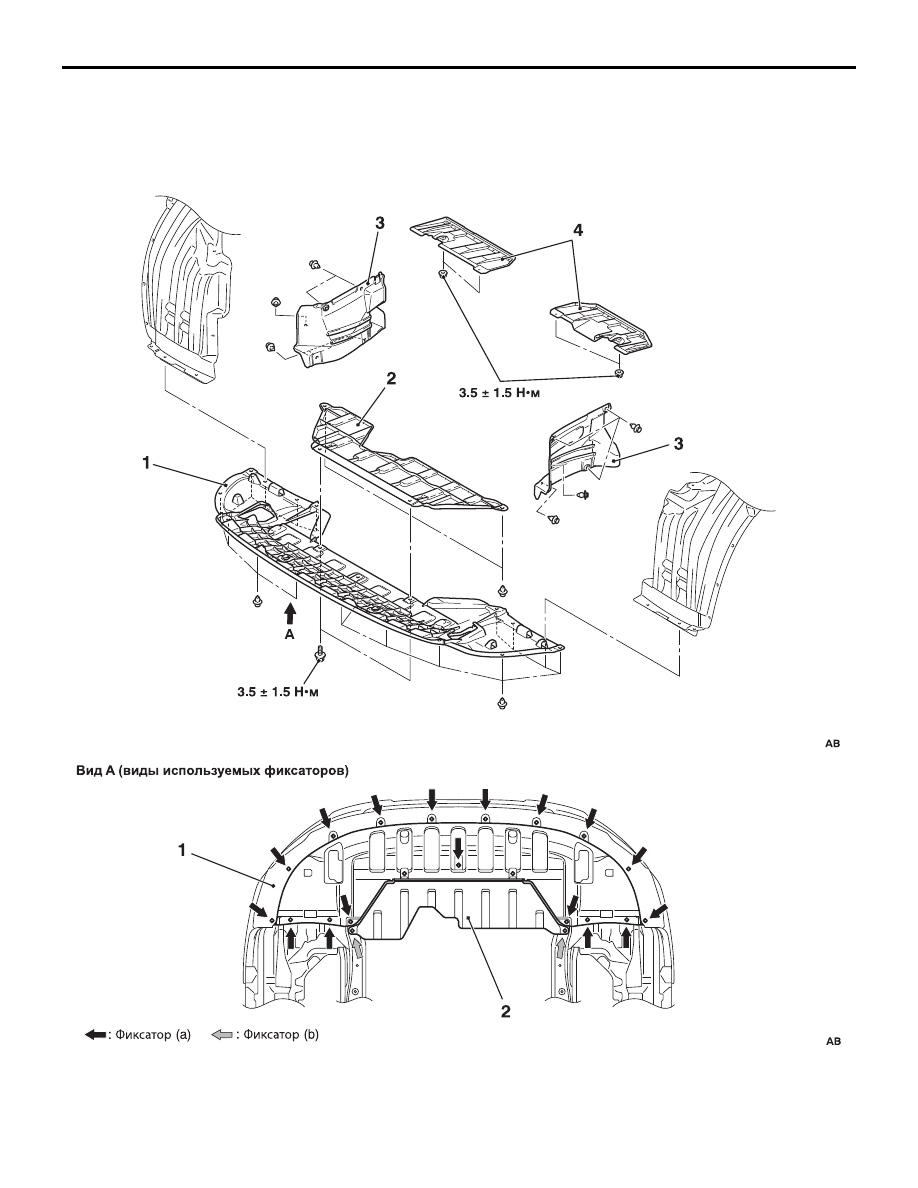

ЗАЩИТА МОТОРНОГО ОТСЕКА

СНЯТИЕ И УСТАНОВКА

M1511019601286

ACB05521

ACB05522

Последовательность демонтажа

1.

Передняя защита моторного отсека A

2.

Передняя защита моторного отсека B

3.

Боковая защита моторного отсека

4.

Задняя защита моторного отсека

Последовательность демонтажа
