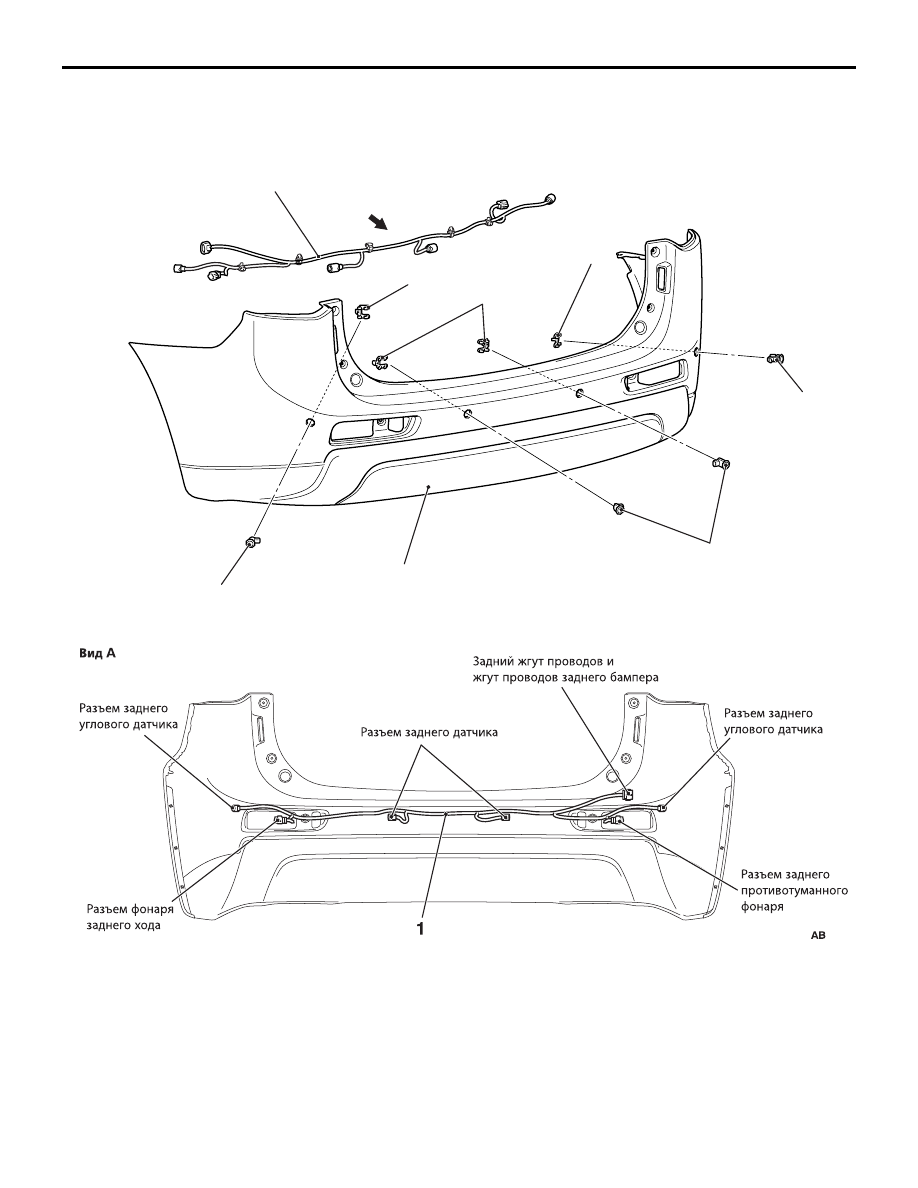

ЗАДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-8

РАЗБОРКА И СБОРКА

M1511002101074

ACB05414

2

AB

1

A

4

2

3

6

3

5

ACB05415

Последовательность демонтажа
1.

Жгут проводов заднего бампера

Демпфер <Автомобили без
электропривода двери багажного
отделения> (См. ГЛАВУ 42A, Дверь
багажного отделения )

Демпфер <Автомобили с
электроприводом двери багажного
отделения> (См. ГЛАВУ 42A, Дверь
багажного отделения )

Фонарь заднего хода в сборе (см.
ГЛАВУ 54A, Фонарь заднего хода ).

Задний противотуманный фонарь в
сборе (см. ГЛАВУ 54A, Задний
противотуманный фонарь ).

2

Фиксатор

3

Задний угловой датчик <Автомобили с
системой помощи при движении
задним ходом>

4

Фиксатор

5

Задний датчик <Автомобили с
системой помощи при движении
задним ходом>

6.

Лицевая часть заднего бампера

Последовательность демонтажа

РЕШЕТКА РАДИАТОРА

ЭКСТЕРЬЕР

51

-9

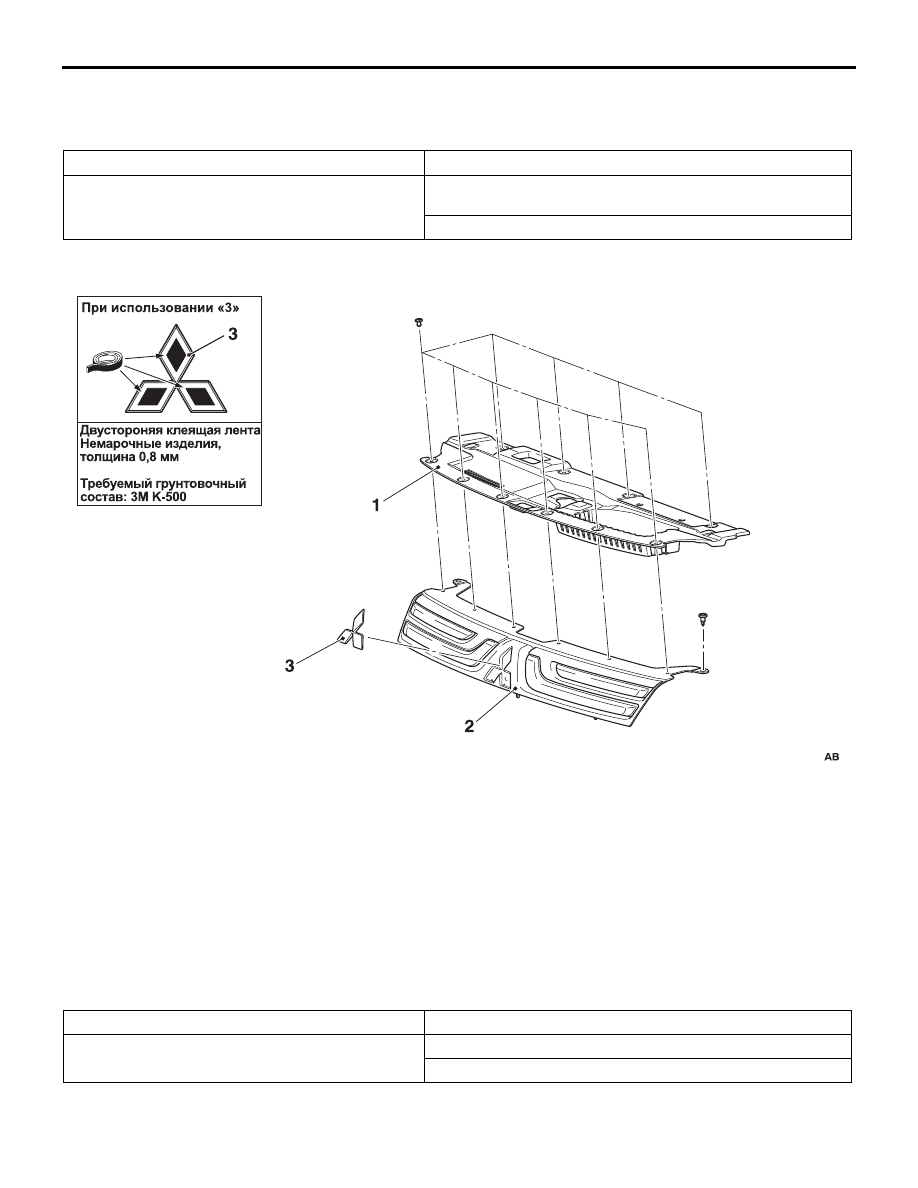

РЕШЕТКА РАДИАТОРА

КЛЕЙ

M1511000502808

СНЯТИЕ И УСТАНОВКА

M1511002901382

МОЛДИНГИ

КЛЕЙ

M1511000502842

Применение

Спецификация на клеящие материалы

Передняя эмблема (с тремя ромбами)

Двусторонняя клеящая лента Немарочные изделия,
толщина 0,8 мм

Требуемый грунтовочный состав: 3M K500

ACC00082

Последовательность демонтажа

Впускной воздуховод
воздухоочистителя (см. ГЛАВУ 15,
Воздухоочиститель ).

1.

Крышка верхней стороны панели
крепления фар

2.

Решетка радиатора

3.

Передняя эмблема (с тремя
ромбами)

Последовательность демонтажа

Применение

Спецификация на клеящие материалы

Фиксатор молдинга водосточного желобка на
крыше

Рекомендуемый герметик: 3MDP8010

Требуемый грунтовочный состав: 3M K500

МОЛДИНГИ

ЭКСТЕРЬЕР

51

-10

СНЯТИЕ И УСТАНОВКА

M1511004701908

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ФИКСАТОРА
МОЛДИНГА (ВОДОСТОЧНОГО ЖЕЛОБКА)

Нанесите рекомендуемый герметик на поверхность
фиксатора молдинга (водосточного желобка) и
установите фиксатор молдинга (водосточного
желобка).

Рекомендуемый герметик: 3MDP8010 или
аналог

Дополнительные операции до и после установки
• Снятие и установка рейлингов крыши (см.

C.51-20

).

ACC00084

ACC00502

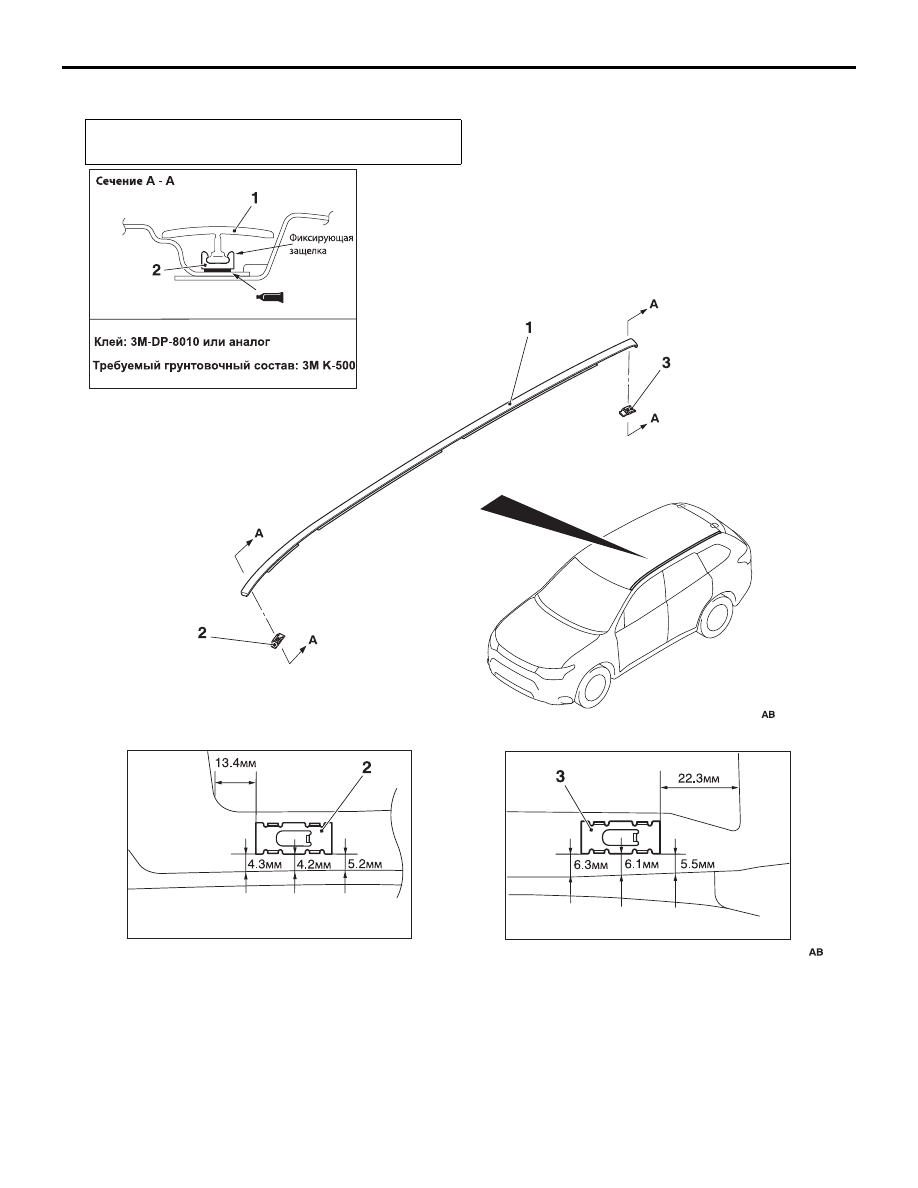

Последовательность действий при
снятии молдинга водосточного
желобка крыши



1.

Молдинг водосточного желобка крыши в
сборе

>>

A

<<

2.

Фиксатор молдинга водосточного
желобка на крыше (ПЕРЕДНИЙ)

>>

A

<<

3.

Фиксатор молдинга водосточного
желобка на крыше (ЗАДНИЙ)

ОТДЕЛКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-11

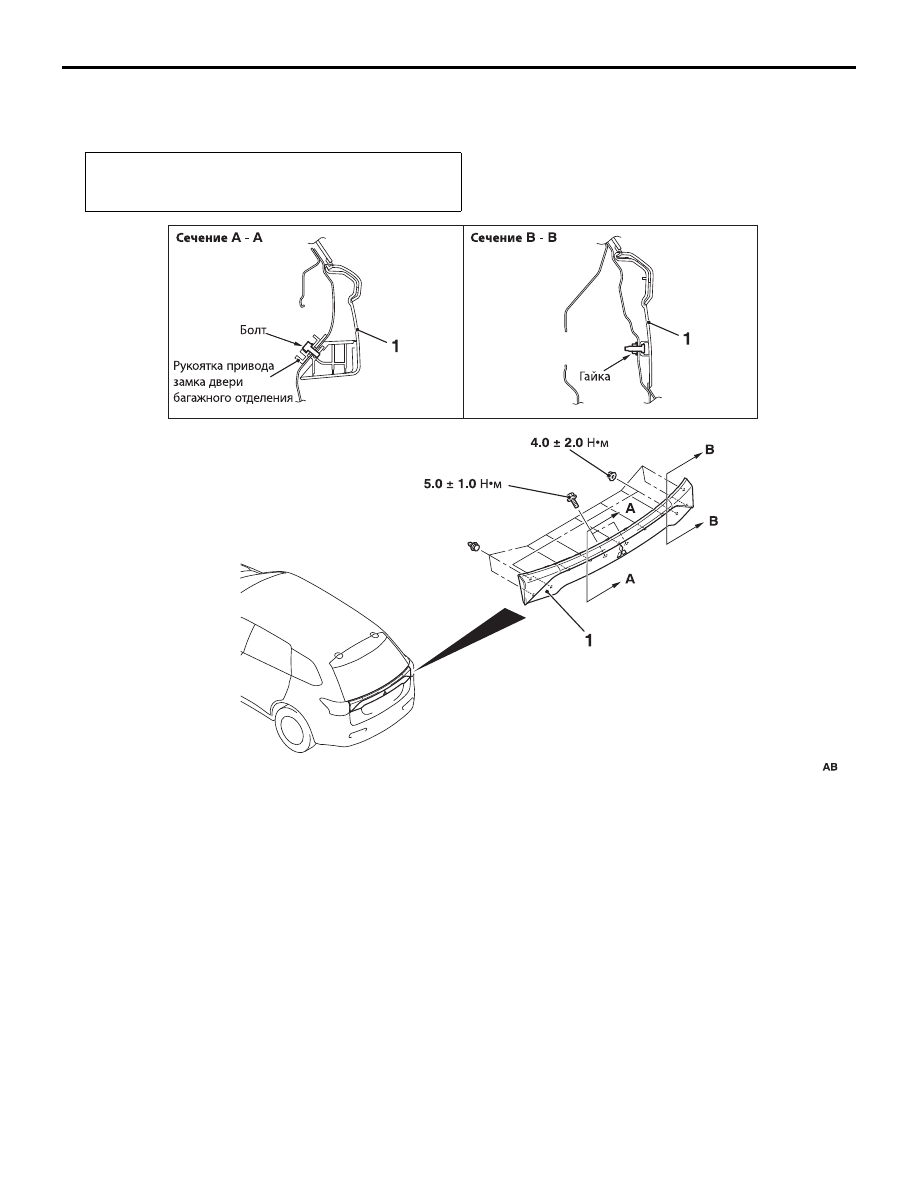

ОТДЕЛКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1511025000075

Дополнительные операции после установки

• Кронштейн электродвигателя очистителя стекла

двери багажного отделения (см.

C.51-54

)

ACC00119

Последовательность действий при снятии

″Рукоятка привода замка двери

багажного отделения <Автомобили без
электропривода двери багажного
отделения> (ГЛАВА 42A, Рукоятка и
замок двери багажного отделения )

″Рукоятка привода замка двери

багажного отделения <Автомобили с
электроприводом двери багажного
отделения> (ГЛАВА 42A, Рукоятка и
замок двери багажного отделения )

1.

Отделка двери багажного отделения

Последовательность действий при снятии
