Mitsubishi Outlander 3. Руководство - часть 300





КУЗОВ

42A

-133

СИСТЕМА ДИСТАНЦИОННОГО ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ <Автомобили без системы дистанционного отпирания замков дверей>

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока управления системой

ETACS

• Повреждение жгута проводов и разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверьте индивидуальную настройку

Q: Включена ли настройка замков дверей с

электроприводом с избирательным
отпиранием при помощи функции
индивидуальных настроек?
ДА :
Переходите к этапу 2.
НЕТ : Установите настройку «Enabled» для замков

дверей с электроприводом с избиратель
ным отпиранием при помощи функции
индивидуальных настроек См.

C.42A134

.

ЭТАП 2. Проверка работы системы
дистанционного отпирания замков дверей
Нажмите кнопку отпирания передатчика и проверьте,
что отперта ли только дверь водителя. Затем после
этого в течение 2 секунд снова нажмите кнопку
отпирания для проверки отперты ли двери
переднего пассажира, двери задних пассажиров
иуправляющий дверь багажного отделения.

Q: Система дистанционного отпирания замков

дверей работает нормально?
ДА :
Переходите к этапу 3.
НЕТ (не отперта только дверь водителя.) :

Замените блок управления системой ETACS
и зарегистрируйте идентификационные
коды (см.

C.42A134

).

НЕТ (Не отперты дверь водителя, переднего
пассажира, двери задних пассажиров и дверь
багажного отделения.) :
См. методику проверки

1: «Система дистанционного открывания
замков дверей не работает.

C.42A129

".

ЭТАП 3. Проверьте неисправности
Проверьте, что замки дверей с электроприводом с
избирательным отпиранием работают нормально.

Q: В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00

− Как пользоваться разделом

«Поиск неисправностей»/Проверка техни
ческого состояния

− Как устранять периоди

чески появляющиеся неисправности ).

НЕТ : Замените блок управления системой ETACS

и зарегистрируйте идентификационные
коды (см.

C.42A134

).

ПРОВЕРКА НА КОНТАКТАХ БЛОКА
УПРАВЛЕНИЯ

M1428006600017

Проверка контактов антенны приемника (см. ГЛАВУ
54A

− Проверка на контактах блока управления ).

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

ПРОВЕРКА СИСТЕМЫ ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ

M1428001400449

Проверьте работоспособность системы так, как это
описано ниже. Если система не работает. найдите
неисправность. См.

C.42A129

.

• Используйте передатчик для проверки отпирания

и запирания замков дверей.

• Воспользуйтесь передатчиком для проверки, как

ведут себя фонари аварийной сигнализации при
запирании или отпирании дверей [запирание:
однократное мигание, отпирание: двукратное
мигание (настройка по умолчанию)] и плафон
освещения салона [запирание: однократное
мигание, отпирание: загорается на 15 секунд
(настройка по умолчанию)] для подтверждения
срабатывания. См.

C.42A134

.

ПРИМЕЧАНИЕ:

• Функция индивидуальных настроек позволяет

изменить характер сигнала, см. ниже. Перед
началом проверки убедитесь в том, что
установки активированы.

• При блокировке замков фонари аварийной

световой сигнализации мигают один раз,
при разблокировке – дважды (настройка
по умолчанию).

• При блокировке замков фонари аварийной

световой сигнализации мигают один раз и
не мигают при разблокировке.

• При блокировке замков фонари аварийной

световой сигнализации не мигают и
мигают дважды при разблокировке.

• Фонари аварийной световой сигнализа

ции не мигают и при блокировке, и при
разблокировке замков.

• Фонари аварийной световой сигнализа

ции мигают дважды при блокировке
замков, а при разблокировке один раз.

• Фонари аварийной световой сигнализа

ции мигают дважды при блокировке
замков и не мигают при разблокировке.

• Фонари аварийной световой

сигнализации не мигают при блокировке и
мигают один раз при разблокировке.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
ТАЙМЕРА СИСТЕМЫ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ

M1428004000547

Попытайтесь отпереть двери с помощью передатчика.
Если двери не блокируются в течение 30 секунд, про
ведите поиск неисправностей. Обратите внимание на
то, что двери не будут заблокированы, если в течение
30 секунд вставить ключ в замок зажигания, открыть
одну из дверей или включить функцию дистанцион
ного отпирания замков дверей. См.

C.42A129

.

ПРИМЕЧАНИЕ: Функция индивидуальных настроек
позволяет вам изменить период таймера блокировки
системы дистанционного отпирания замков дверей с
30 секунд (настройка по умолчанию) до 60, 120 или
180 секунд. Перед началом проверки убедитесь в
том, что установки активированы. См.

C.42A134

.

КУЗОВ

42A

-134

СИСТЕМА ДИСТАНЦИОННОГО ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ <Автомобили без системы дистанционного отпирания замков дверей>

ПРОВЕРКА МНОГОРЕЖИМНОЙ
ФУНКЦИИ СИСТЕМЫ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ <Автомобили



с электроприводом складывания
наружных зеркал заднего вида>

M1428004100254

Воспользуйтесь передатчиком, чтобы проверить,
работают ли наружные зеркала заднего вида с
электроприводом складывания. Если они не
работают, проведите диагностику. См.

C.42A129

.

ПРИМЕЧАНИЕ: Настройки наружных зеркал заднего
вида с электроприводом складывания могут быть
изменены с помощью функции индивидуальных
настроек. Перед проведением диагностики проверьте,



 какая из настроек активирована. См.

C.42A134

.

ПРОВЕРКА ЗАМКОВ ДВЕРЕЙ



С ЭЛЕКТРОПРИВОДОМ И
ИЗБИРАТЕЛЬНЫМ ОТПИРАНИЕМ

M1428006400068

Нажмите один раз кнопку разблокировки на передат
чике, чтобы разблокировать только дверь водителя.
Снова в течение 2 секунд после отпирания двери
водителя нажмите кнопку отпирания на передатчике
и проверьте, отперты ли двери переднего и задних
пассажиров и дверь багажного отделения. Если они
не отперты, проведите диагностику. См.

C.42A129

.

ПРИМЕЧАНИЕ: Нажмите один раз кнопку разблоки
ровки на передатчике, чтобы разблокировать только
дверь водителя. Если после отпирания двери води
теля снова один раз нажать кнопку отпирания на
передатчике через период времени, превышающий
2 секунды, то отперта будет только дверь водителя.
ПРИМЕЧАНИЕ: Настройки замков дверей с электро
приводом и избирательным отпиранием могут быть
изменены с помощью функции индивидуальных
настроек. Перед выполнением этих проверок узнайте,
какая настройка активирована. См.

C.42A134

.

КАК ЗАРЕГИСТРИРОВАТЬ
ЗАШИФРОВАННЫЙ КОД

M1428001001239

Подробное описание процедуры регистрации
ключей приведено в специальном руководстве по
процедуре регистрации ID.

ФУНКЦИЯ ИНДИВИДУАЛЬНОЙ
НАСТРОЙКИ

M1428005500255

При управлении системой ETACS при помощи
прибора M.U.T.III можно выполнить следующие
индивидуальные настройки. Запрограммированные
данные сохраняются даже при отключенной
аккумуляторной батарее.

Позиция для
регулировки
(дисплей
прибора
M.U.T. III)

Позиция для регулировки

Содержание
регулировки
(дисплей прибора
M.U.T. III)

Содержание регулировки

Hazard answerback
(подтверждение
приема сигнала об
опасности)

Регулировка количества миганий
индикатора подтверждения
приема сигнала об опасности

Lock:1, Unlock:2

LOCK (Отпирание): однократное мигание,
UNLOCK (Запирание): двукратное мигание
(исходное состояние)

Lock:1, Unlock:0

LOCK (Отпирание): однократное мигание,
UNLOCK (Запирание): без мигания

Lock:0, Unlock:2

LOCK (Отпирание): без мигания, UNLOCK
(Запирание): двукратное мигание

Lock:2, Unlock:1

LOCK (Отпирание): двукратное мигание,
UNLOCK (Запирание): однократное мигание

Lock:2, Unlock:0

LOCK (Отпирание): двукратное мигание,
UNLOCK (Запирание): без мигания

Lock:0, Unlock:1

LOCK (Отпирание): без мигания, UNLOCK
(Запирание): однократное мигание

Lock:0, Unlock:0

Не работает

Auto fold mirror
(автоматическое
складывание
наружных зеркал)

Функция автоматического
раскладывания наружных зеркал
заднего вида с электроприводом
складывания <автомобили с
электроприводом складывания
наружных зеркал заднего вида>

Not Auto

Отсутствие синхронизированной работы

Open Vehicle SPD

Работа в зависимости от скорости движения
автомобиля

Open/Close by IG

Работа, связанная с замком зажигания

OPN/CLS Keyles

Работа, связанная с дистанционным
отпиранием замков дверей (исходное
состояние)

Door unlock mode
(режим отпирания
замков дверей)

Регулировка замков дверей с
электроприводом с
избирательным отпиранием

All Doors Unlock

Без функции: Первое действие системы
дистанционного отпирания замков дверей
или отпирание посредством системы KOS
отпирает все двери (исходное состояние).

Dr Door Unlock

С функцией: Первое действие системы
дистанционного отпирания замков дверей
или отпирание посредством системы KOS
отпирает только дверь водителя, а второе
действие для отпирания в течение 2 секунд
после этого приводит к отпиранию всех
дверей.

КУЗОВ

42A

-135

СИСТЕМА ДИСТАНЦИОННОГО ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ <Автомобили без системы дистанционного отпирания замков дверей>

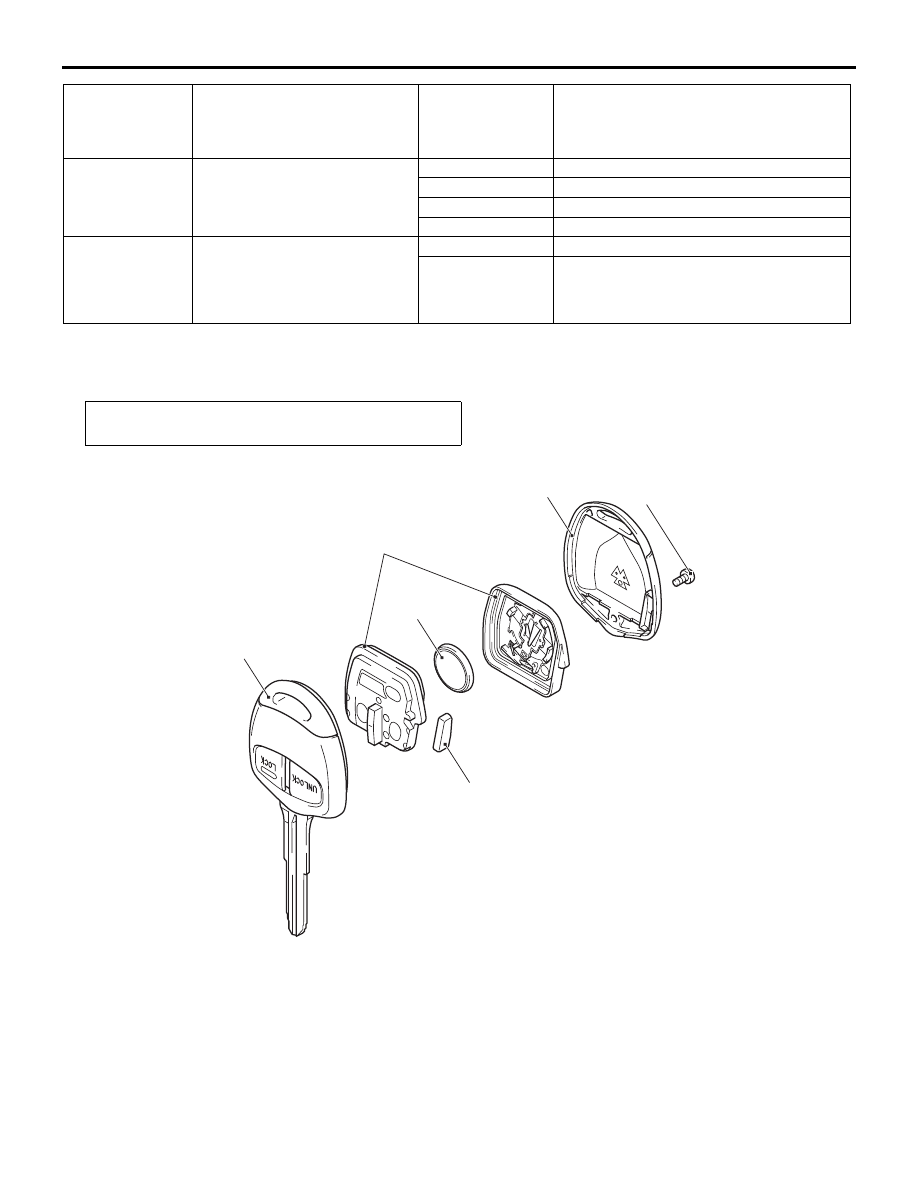

ПЕРЕДАТЧИК

РАЗБОРКА И СБОРКА

M1428002800525

Timer lock timer

Регулировка периода таймера
блокировки

30 sec

30 секунд (исходное состояние)

60 sec

60 секунд

120 sec

120 секунд

180 sec

180 секунд

Multi mode
(многорежимный)

Индивидуальная настройка мно
горежимной функции системы
дистанционного управления за
мками <Автомобили с электро
приводом складывания наружных
зеркал заднего вида>

Отключена

Не работает

D/M: O&C

Только складывание/раскладывание
наружных зеркал заднего вида (исходное
состояние)

Позиция для
регулировки
(дисплей
прибора
M.U.T. III)

Позиция для регулировки

Содержание
регулировки
(дисплей прибора
M.U.T. III)

Содержание регулировки

Дополнительные операции после установки

Проверка работоспособности передатчика

AC310838

AC303199
AC304118

1

2

AI

5

3

4

6

Последовательность разборки

1.

Винт

2.

Верхняя часть корпуса

3.

Приемопередатчик

4.

Передатчик

<<

A

>>

>>

A

<<

5.

Элемент питания

6.

Мастерключ

Последовательность разборки

КУЗОВ

42A

-136

ЛЮК В КРЫШЕ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

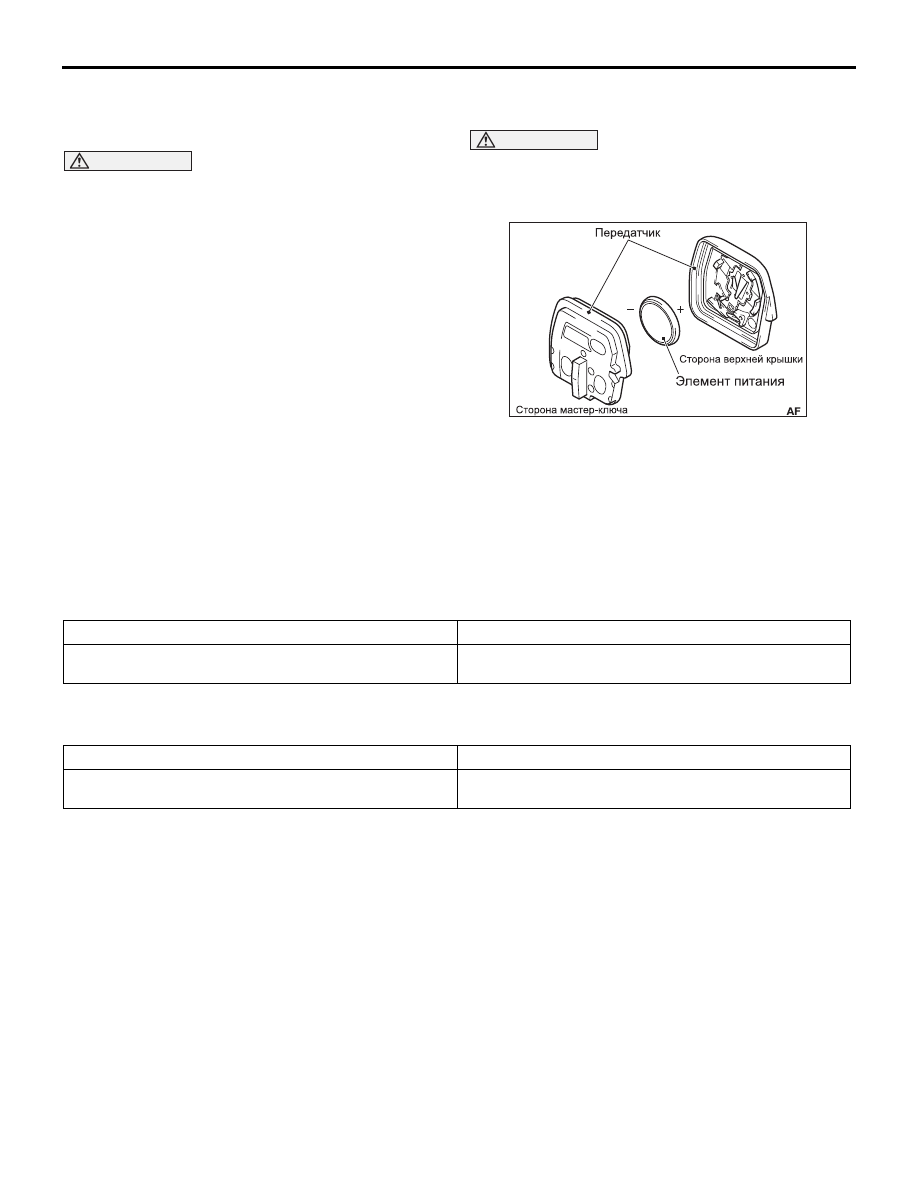

<<A>> УДАЛЕНИЕ ЭЛЕМЕНТА
ЭЛЕКТРОПИТАНИЯ

ВНИМАНИЕ

Не допускайте попадания влаги или пыли в
передатчик, когда он разобран. Не допускется
трогать руками элементы электрического
монтажа.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ

ВНИМАНИЕ

Не допускайте попадания влаги или пыли в
передатчик, когда он разобран. Не допускется
трогать руками элементы электрического
монтажа.

При установке нового элемента питания убедитесь в
том, что сторона с меткой (+) обращена в сторону
верхней части корпуса.

Требования к элементу электропитания:
Плоский элемент питания CR1616

ЛЮК В КРЫШЕ

ГЕРМЕТИК

M1426000500179

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

M1421000300857

AC304118

Позиция

Номинальное значение

Люк в крыше

Смазка: Используйте стойкую к смолам
консистентную силиконовую смазку

Позиция

Номинальное значение

Сила тока при работе привода люка в крыше



(при 20

°C), A

не более 7
