КУЗОВ

42A

-125

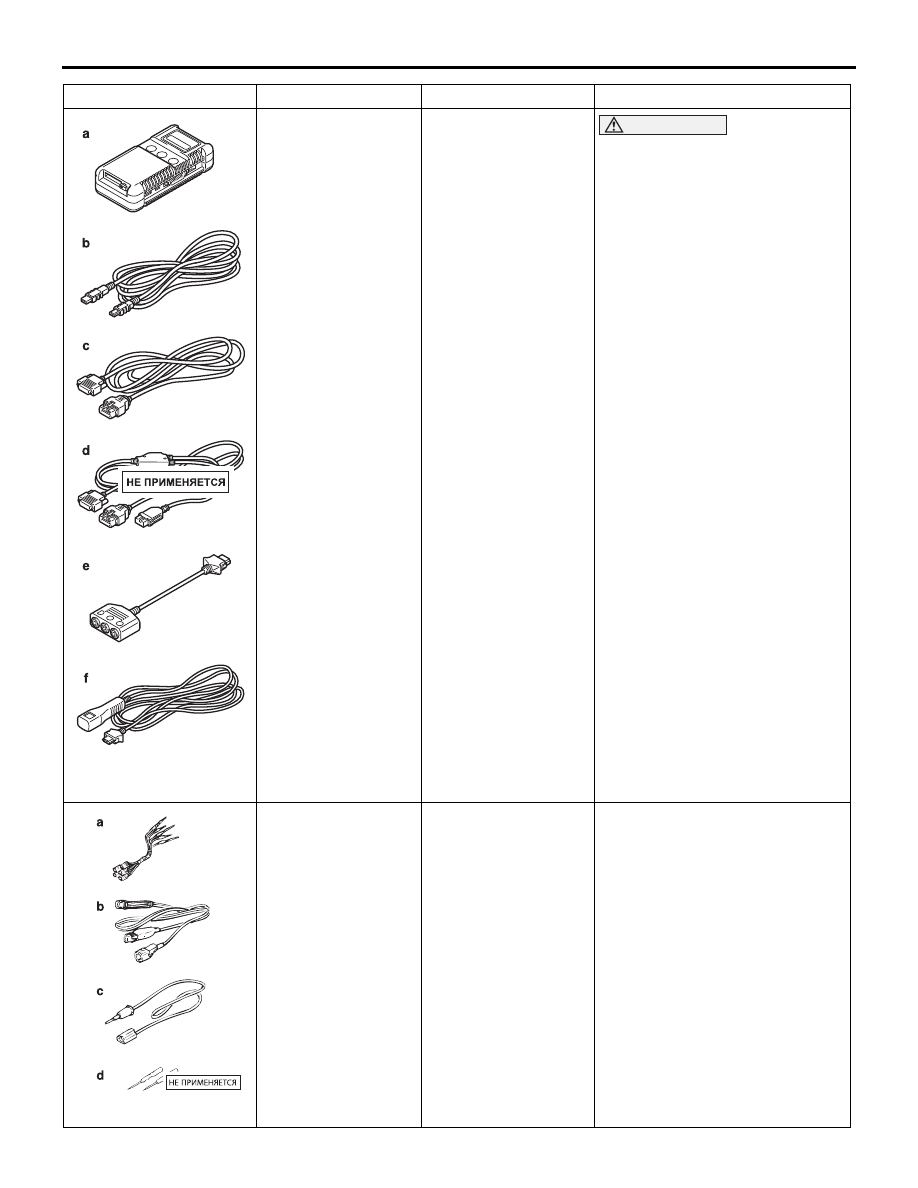

СИСТЕМА ДИСТАНЦИОННОГО ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ <Автомобили без системы дистанционного отпирания замков дверей>

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Принадлежность к
диагностическому
прибору M.U.T.III

a: Диагностический

прибор
(управляющий
интерфейс) (V.C.I.)

b: Кабель с разъемом

USB для прибора
M.U.T.III

c: Главный жгут

проводов A
прибора M.U.T.III
(автомобили со
связью CAN)

d: Главный жгут

проводов B
прибора M.U.T.III
(автомобили без
связи CAN)

e: Измерительный

адаптер прибора
M.U.T.III

f: Инициирующий

жгут проводов
прибора M.U.T.III

ВНИМАНИЕ

Для автомобилей со связью
CAN используйте главный жгут
проводов A прибора M.U.T. III,
чтобы передавать сигнал
имитируемой скорости
автомобиля. Если вместо него
присоединить главный жгут B
прибора M.U.T. III, то система
CAN не будет работать
правильно.
Регистрация зашифрованного
кода

MB991223

a.MB991219
b.MB991220
c.MB991221
d.MB991222

Комплект жгута
проводов

a.Проверка жгута

проводов

b.Жгут проводов для

проверки
светодиодов (LED)

c.Переходник жгута

проводов для
испытания
светодиодов (LED)

d.Щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

a.При проверке контактного

давления на клеммах разъемов

b.При проверке цепей питания
c.При проверке цепей питания
d.Для подсоединения

мультитестера

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB991223

КУЗОВ

42A

-126

ПОИСК НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА
НЕИСПРАВНОСТЕЙ

M1428001500093

См. ГЛАВУ 00, Содержание раздела «Поиск
неисправностей» .

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

M1428001700064

ВНИМАНИЕ

В процессе диагностики при включенном зажигании, но с отсоединенным (отсоединенными)
разъемом (разъемами), могут появляться диагностические коды, связанные с другими системами.
По завершении диагностики убедитесь в том, что все системы проверены на наличие
диагностических кодов. При появлении диагностических кодов сотрите их все.

MB992006

Особо тонкий щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

Инструмент

Номер

Наименование

Применение

MB992006

Диагностический
код №

Предмет диагностики

Страница

для наведения
справки

B1A08

Работа ключа 1 дистанционного отпирания замков дверей/KOS

C.42A127

B1A09

Работа ключа 2 дистанционного отпирания замков дверей/KOS

B1A0A

Работа ключа 3 дистанционного отпирания замков дверей/KOS

B1A0B

Работа ключа 4 дистанционного отпирания замков дверей/KOS

B1A0C

Работа ключа 5 дистанционного отпирания замков дверей

B1A0D

Работа ключа 6 дистанционного отпирания замков дверей

B1A0E

Работа ключа 7 дистанционного отпирания замков дверей

B1A0F

Работа ключа 8 дистанционного отпирания замков дверей

B1A10

Разряд элемента питания ключа 1 дистанционного отпирания замков
дверей/KOS

C.42A128

B1A11

Разряд элемента питания ключа 2 дистанционного отпирания замков
дверей/KOS

B1A12

Разряд элемента питания ключа 3 дистанционного отпирания замков
дверей/KOS

B1A13

Разряд элемента питания ключа 4 дистанционного отпирания замков
дверей/KOS

B1A14

Разряд элемента питания ключа 5 дистанционного отпирания замков
дверей

B1A15

Разряд элемента питания ключа 6 дистанционного отпирания замков
дверей

B1A16

Разряд элемента питания ключа 7 дистанционного отпирания замков
дверей

B1A17

Разряд элемента питания ключа 8 дистанционного отпирания замков
дверей

КУЗОВ

42A

-127

ПРОЦЕДУРА ПОИСКА

ПО ДИАГНОСТИЧЕСКОМУ КОДУ

Код № B1A08 Работа ключа 1 дистанционного отпирания замков дверей/KOS

Код № B1A09 Работа ключа 2 дистанционного отпирания замков дверей/KOS

Код № B1A0A Работа ключа 3 дистанционного отпирания замков дверей/KOS

Код № B1A0B Работа ключа 4 дистанционного отпирания замков дверей/KOS

Код № B1A0C Работа ключа 5 дистанционного отпирания замков дверей

Код № B1A0D Работа ключа 6 дистанционного отпирания замков дверей

Код № B1A0E Работа ключа 7 дистанционного отпирания замков дверей

Код № B1A0F Работа ключа 8 дистанционного отпирания замков дверей

ВНИМАНИЕ

При замене блока управления всегда
проверяйте исправность цепи связи.

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ

Код запирания/отпирания автоматически обновля
ется при каждом запирании дверей (чередующийся
код). Блок управления системой ETACS записывает
диагностические коды № B1A08, B1A09, B1A0A,
B1A0B, B1A0C, B1A0D, B1A0E или B1A0F, если он
получает неправильный сигнал (чередующийся код
вне синхронизации) от передатчика.

КРИТЕРИИ ОЦЕНКИ

• B1A08: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
1 (первого передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A09: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
2 (второго передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A0A: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
3 (третьего передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A0B: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
4 (четвертого передатчика, зарегистрированного
в блоке управления системой ETACS), значи
тельно отличается от чередующегося кода, запи
санного в блоке управления системой ETACS.

• B1A0C: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
5 (пятого передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A0D: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
6 (шестого передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A0E: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
7 (седьмого передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

• B1A0F: Блок управления системой ETACS опреде

ляет, что отклонение от нормы происходит, когда
чередующийся код, поступающий от передатчика
8 (восьмого передатчика, зарегистрированного в
блоке управления системой ETACS), значительно
отличается от чередующегося кода, записанного
в блоке управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Чередующийся код вне синхронизации

• Неисправность передатчика

• Неисправность электронного блока управления

системой ETACS

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Синхронизация чередующегося кода и
повторная проверка диагностического кода.
(1) Синхронизируйте чередующийся код.

• Нажмите не менее двух раз кнопку запирания

или отпирания на передатчике

• Если система дистанционного отпирания

замков дверей не возобновит работу после
указанной выше процедуры, повторно
зарегистрируйте ключ (см.

C.42A134

(2) Снова проверьте, записан ли диагностический

код.
a. Нажмите кнопку запирания или отпирания на

передатчике.

b. Проверьте, записан ли диагностический код.

Q: Записан ли диагностический код?

ДА : Переходите к этапу 2.
НЕТ : Процедура диагностики закончена.

КУЗОВ

42A

-128

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
Замените передатчик, при котором записывается
диагностический код, на новый, зарегистрируйте
ключ (см.

C.42A134

.) и снова проверьте, записан ли

диагностический код.
(1) Нажмите кнопку запирания или отпирания на

передатчике.

(2) Проверьте, записан ли диагностический код.

Q: Записан ли диагностический код?

ДА : Замените блок управления системой ETACS

и зарегистрируйте идентификационные
коды (см.

C.42A134

НЕТ : Процедура диагностики закончена.

Код № B1A10 Разряд элемента питания ключа 1 дистанционного отпирания замков дверей/KOS

Код № B1A11 Разряд элемента питания ключа 2 дистанционного отпирания замков дверей/KOS

Код № B1A12 Разряд элемента питания ключа 3 дистанционного отпирания замков дверей/KOS

Код № B1A13 Разряд элемента питания ключа 4 дистанционного отпирания замков дверей/KOS

Код № B1A14 Разряд элемента питания ключа 5 дистанционного отпирания замков дверей KOS

Код № B1A15 Разряд элемента питания ключа 6 дистанционного отпирания замков дверей KOS

Код № B1A16 Разряд элемента питания ключа 7 дистанционного отпирания замков дверей KOS

Код № B1A17 Разряд элемента питания ключа 8 дистанционного отпирания замков дверей

ВНИМАНИЕ

При замене блока управления всегда
проверяйте исправность цепи связи.

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ

Блок управления системой ETACS записывает
диагностический код № B1A10, B1A11, B1A12,
B1A13, B1A14, B1A15, B1A16 или B1A17, если он
получает от передатчика сигнал о низком
напряжении элемента питания.

КРИТЕРИИ ОЦЕНКИ

• B1A10: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 1 (первого передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A11: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 2 (второго передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A12: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 3 (третьего передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A13: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 4 (четвертого передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A14: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 5 (пятого передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A15: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 6 (шестого передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A16: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 7 (седьмого передатчика,
зарегистрированного в блоке управления
системой ETACS).

• B1A17: Блок управления системой ETACS

определяет, что отклонение от нормы
происходит, когда он пять раз подряд получает
сигнал о низком напряжении элемента питания
от передатчика 8 (восьмого передатчика,
зарегистрированного в блоке управления
системой ETACS).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность элемента питания передатчика

• Неисправность передатчика

• Неисправность блока управления системой

ETACS

содержание .. 296 297 298 299 ..
