КУЗОВ

42A

-117

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

РУЧКА И ЗАМОК ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

 СНЯТИЕ И УСТАНОВКА

M1424001700965

Дополнительные операции после установки

•

Выравнивание положения двери багажного
отделения (см.

C.42A-68

.)

ACC00288

AC403053

ACB05645

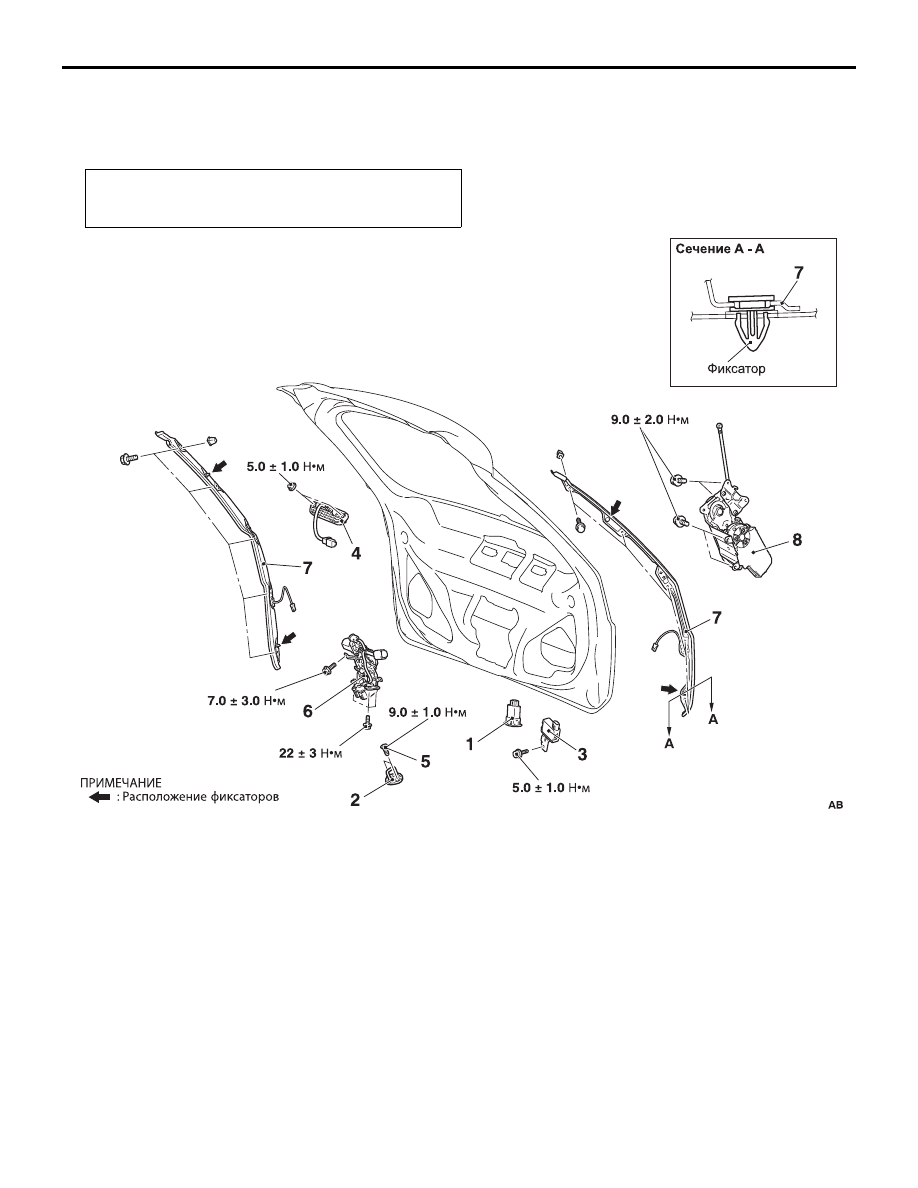

Снятие выключателя закрывания
привода двери багажного отделения

1.

Выключатель закрывания привода двери
багажного отделения
Снятие фиксатора замка



>>D<<

2.

Фиксатор
Последовательность снятия зуммера
привода двери багажного отделения

•

Отделка двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

3.

Зуммер привода двери багажного
отделения

Последовательность снятия рукотяки
привода замка двери багажного
отделения

•

Отделка двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

4.

Рукотяка привода замка двери багажного
отделения

Снятие замка двери двери багажного
отделения



•

Отделка двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

5.

Болт соединения на «массу»

>>

C

<<

6.

Замок в сборе двери багажного
отделения
Последовательность снятия датчика
багажного отделения



>>

B

<<

7.

Датчик двери багажного отделения

Последовательность снятия блока
управления приводом двери
багажного отделения

•

Крышка обивки боковины (см. ГЛАВУ 52A

− Отделка салона .)

>>

A

<<

8.

Блок управления электроприводом
двери багажного отделения в сборе

КУЗОВ

42A

-118

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

ACB05532

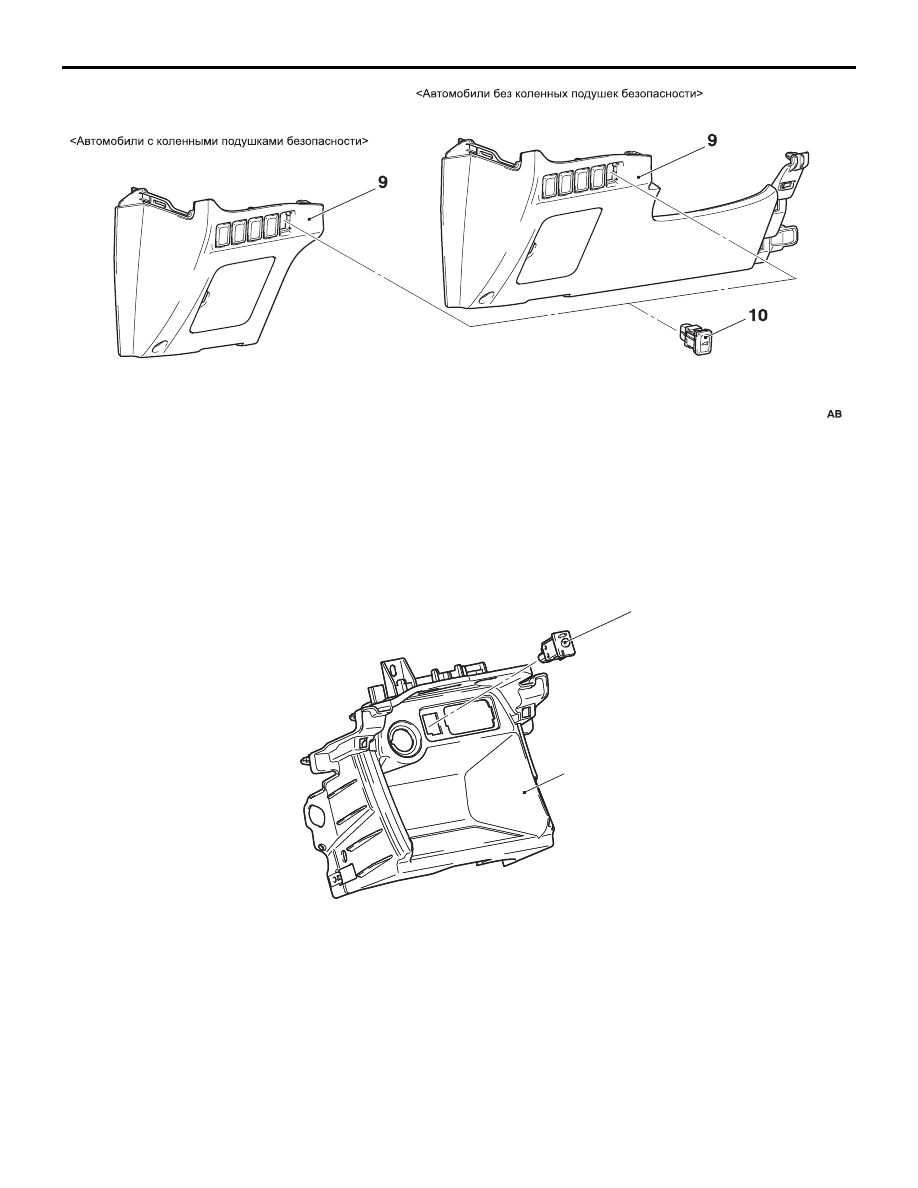

Последовательность снятия
переключателя привода двери
багажного отделения

9.

Левая нижняя часть панели управления
<Автомобили с коленными подушками
безопасности> или нижняя часть панели
управления <Автомобили без коленных
подушек безопасности> (См. ГЛАВУ 52A

−

Панель управления в сборе .)

10.

Переключатель электропривода двери
багажного отделения

ACTIVE

OFF

ACB05533

11

12

AC

Последовательность снятия главного
переключателя привода двери
багажного отделения

11.

Отделение в нижней части центральной
консоли в сборе (см. ГЛАВУ 52A

− Панель

управления в сборе .)

12.

Главный переключатель электропривода
двери багажного отделения

КУЗОВ

42A

-119

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

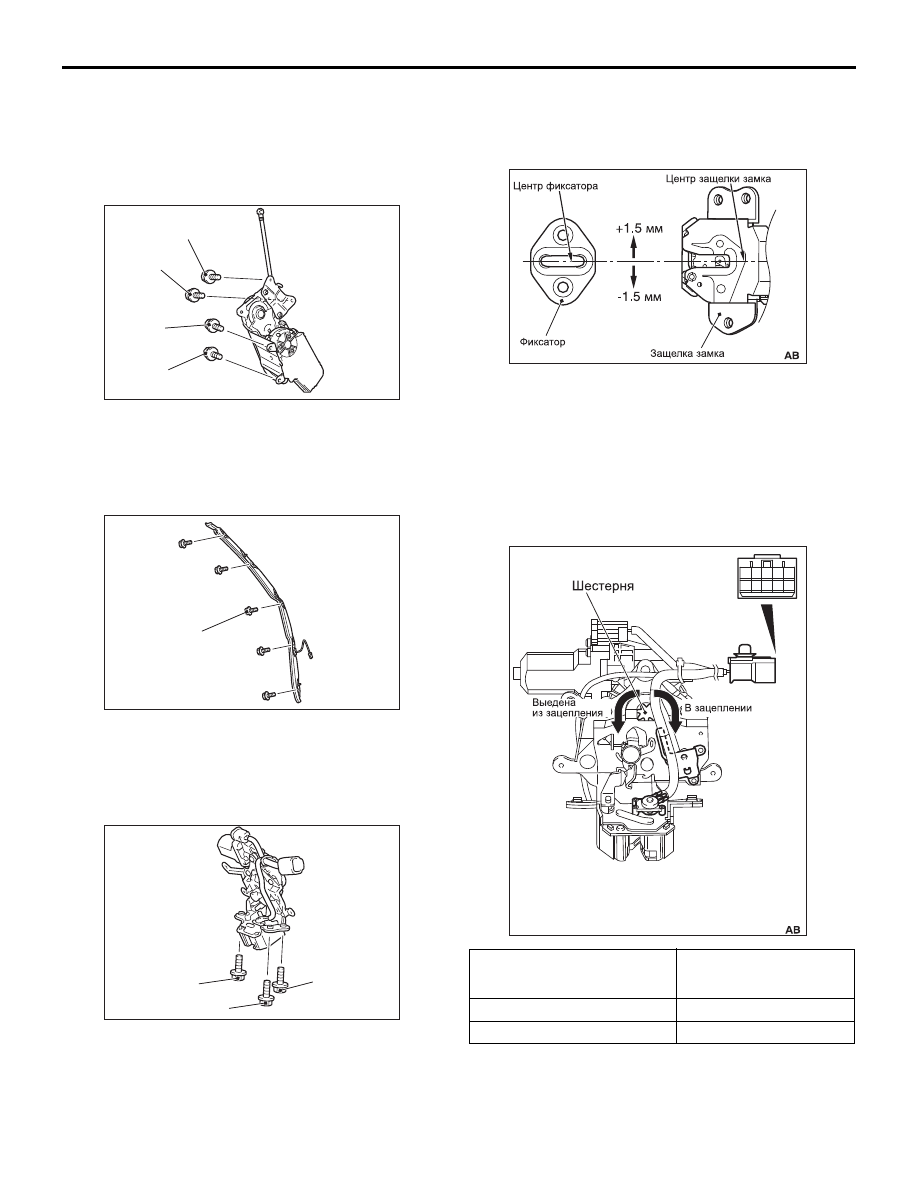

>>A<<УСТАНОВКА БЛОКА
УПРАВЛЕНИЯ ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ В СБОРЕ

Заверните болты крепления блока управления
приводом двери багажного отделения в указанной на
рисунке последовательности.

>>B<< УСТАНОВКА ДАТЧИКА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Заверните винты крепления датчика двери
багажного отделения в указанной на рисунке
последовательности.

>>C<<УСТАНОВКА ЗАМКА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Заверните болты крепления замка двери багажного
отделения в указанной на рисунке
последовательности.

>>D<< УСТАНОВКА ФИКСАТОРА

Установите фиксатор так, чтобы центр фиксатора не
отклонялся более чем на

±1,5 мм от центра защелки.

ПРОВЕРКА

M1424001800315

ПРОВЕРКА ЗАМКА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

ПРОВЕРКА РАБОТЫ
ЭЛЕКТРОДВИГАТЕЛЯ ЗАМКА

ACC00335AB

1

3

2

4

ACC00337 AB

1

ACC00336AB

1

3

2

Номер контакта



для подключения
аккумултяорной батареи

Работа привода

1 (

−) − 9 (+)

Включен

→ Выключен

1 (+)

− 9 (−)

Выключен

→ Включен

AC402863

1 2 3 4 5

6 7 8 9 10

AC611178

КУЗОВ

42A

-120

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

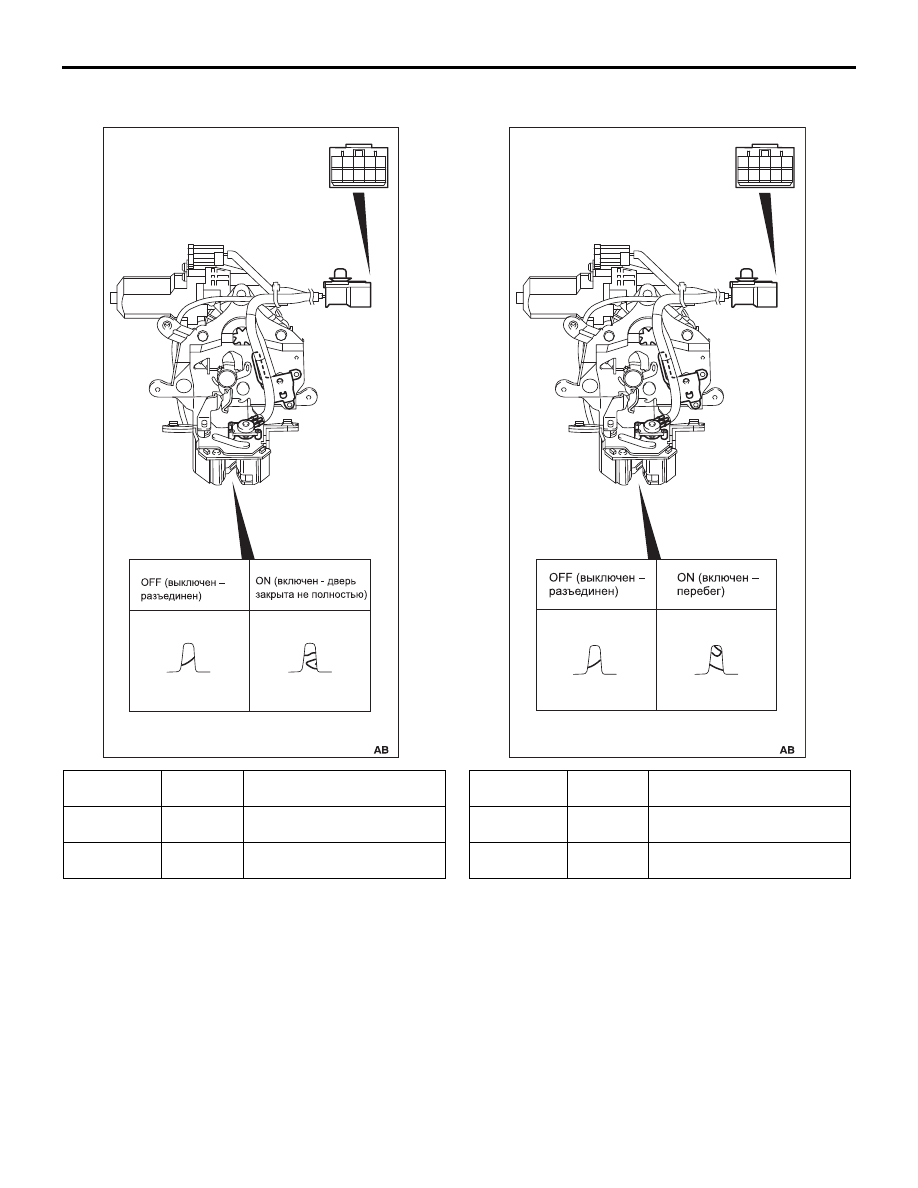

ПРОВЕРКА ДАТЧИКА НЕПОЛНОГО
ЗАКРЫТИЯ

ПРОВЕРКА ДАТЧИКА ПОЛНОГО
ЗАКРЫТИЯ

Положение
захвата

Номер
контакта

Нормальное значение

ON (ВКЛ.)

2

− 3

Электрическая проводимость
имеется (2

Ω или менее).

OFF (ВЫКЛ.)

2

− 3

Электрическая проводимость
отсутствует

1 2 3 4 5

6 7 8 9 10

AC611179

Положение
захвата

Номер
контакта

Нормальное значение

ON (ВКЛ.)

2

− 4

Электрическая проводимость
имеется (2

Ω или менее).

OFF (ВЫКЛ.)

2

− 4

Электрическая проводимость
отсутствует

1 2 3 4 5

6 7 8 9 10

AC611180
