Mitsubishi Outlander 3. Руководство - часть 280

КУЗОВ

42A

-53

ДВЕРЬ

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ФИКСАТОРА

Установите фиксатор так, чтобы центр фиксатора не
отклонялся более чем на

±1,5 мм от центра защелки.

ПРОВЕРКА

M1423006000537

ПРОВЕРКА ДАТЧИКА ДВЕРИ

AC006126

Положение
датчика

Номер
контакта

Нормальное
значение

Не нажат (ВКЛ.)

1

− «масса»,

 2

− «масса»,

3

− «масса»

Электрическая
проводимость имеется
(2

Ω или менее)

Нажат (ВЫКЛ.)

1

− «масса»,

2

− «масса»,

3

− «масса»

Электрическая
проводимость
отсутствует

AC211414

1

2

3

AD

КУЗОВ

42A

-54

ДВЕРЬ

ОПУСКНЫЕ СТЕКЛА И
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

СНЯТИЕ И УСТАНОВКА

M1429001301697

ПРИМЕЧАНИЕ:  Для снятия и установки переключа
теля электростеклоподъемникасм. ГЛАВУ 52А,
Обивка двери .

Предварительные операции перед снятием

•

Снятие обивки дверей (см. ГЛАВУ 52A

− Обивка

дверей .)

•

Снятие влагозащитной пленки (см.

C.42A-62

).

Дополнительные операции после установки

•

Регулировка стекла двери (см.

C.42A-45

).

•

Установка влагозащитной пленки (см.

C.42A-62

).

•

Установка обивки дверей (см. ГЛАВУ 52A

− Обивка дверей .)

•

Обучение электростеклоподъемника полностью закрытому
положению стекла (см.

C.42A-47

.)

ACB05778

Последовательность демонтажа
стекла двери

1.

Направляющая опускного стекла двери

•

Наружные зеркала заднего вида в сборе
(см. ГЛАВУ 51

− Наружные зеркала

заднего вида .)

2.

Задняя нижняя рамка стекла двери

3.

Задняя направляющая опускного стекла
двери

4.

Кронштейн динамика в двери
<Автомобили с усилителем
аудиосистемы>

<<

A

>>

5.

Опускное стекло двери в сборе

Последовательность демонтажа
электропривода стеклоподъемника

•

Динамик в передней двери (см. ГЛАВА
54A

− Динамик .)

4.

Кронштейн динамика в двери
<Автомобили с усилителем
аудиосистемы>

<<

A

>>

6.

Электропривод стеклоподъемника в
сборе

7.

Электродвигатель стеклоподъемника в
сборе

КУЗОВ

42A

-55

ДВЕРЬ

ПРИМЕЧАНИЕ:  Для снятия и установки
переключателя электростеклоподъемника



см. ГЛАВУ 52А, Обивка двери .

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> ОПУСКНОЕ СТЕКЛО ДВЕРИ



В СБОРЕ/ СНЯТИЕ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКА В СБОРЕ

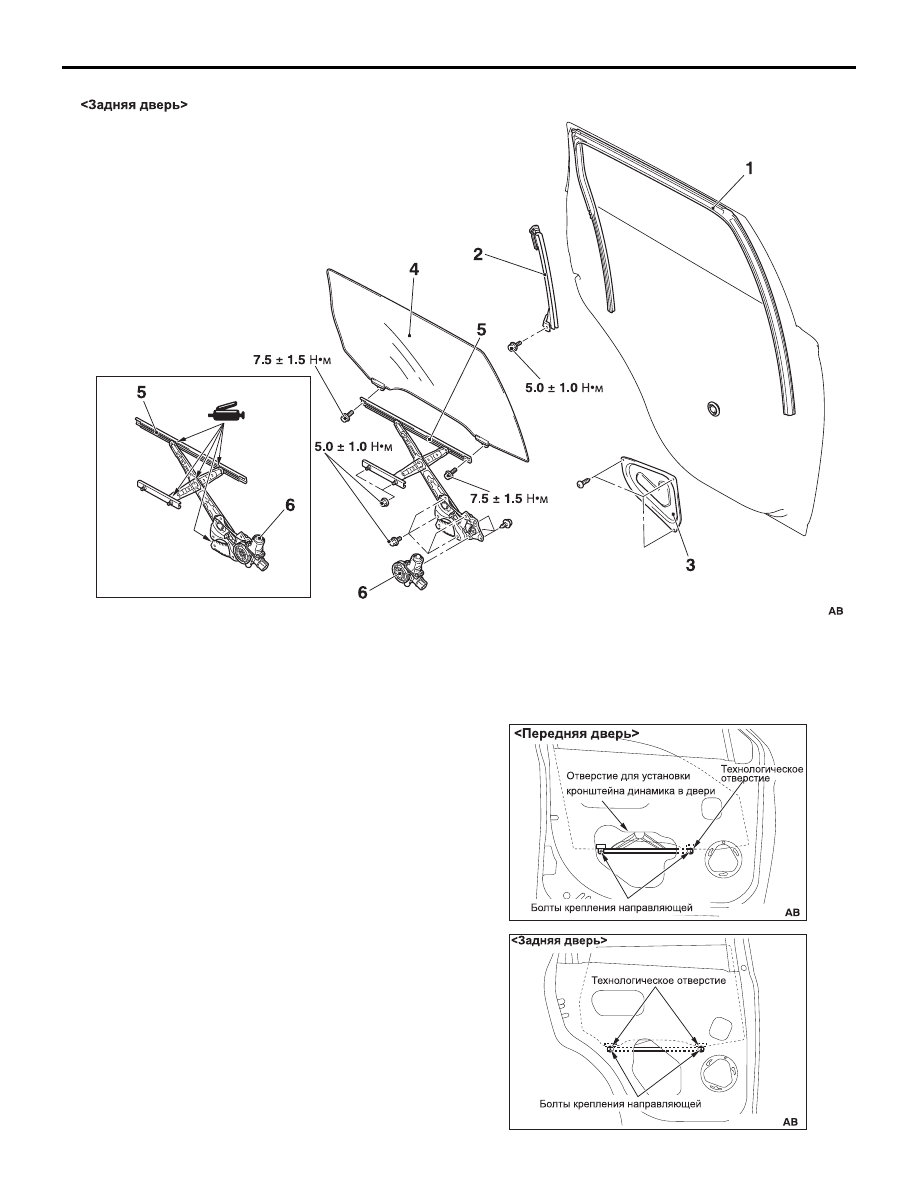

ACB05779

Последовательность демонтажа
стекла двери



1.

Направлюящая опускного стекла
двери

2.

Задняя нижняя рамка стекла двери

3.

Облицовка динамика в двери
<Автомобили с усилителем
аудиосистемы>

<<

A

>>

4.

Опускное стекло двери в сборе
Последовательность демонтажа
электропривода
стеклоподъемника



•

Динамик в задней двери (см.
ГЛАВА 54A

− Динамик .)

3.

Облицовка динамика в двери
<Автомобили с усилителем
аудиосистемы>

<<

A

>>

5.

Электропривод стеклоподъемника
в сборе

6.

Электродвигатель
стеклоподъемника в сборе

ACB05676

ACB05677

КУЗОВ

42A

-56

ДВЕРЬ

1. Совместите болт крепления направляющей на

стекле двери с регулировочным отверстием,
чтобы отвернуть его.

ВНИМАНИЕ

Если на стекло двери нанесена любая пленка, то
следует воспользоваться вакуумным захватом
для стекол (специальный инструмент:
MB990480) с наружной стороны стекла двери,
чтобы не допустить отслаивания пленки.
2. Полностью поднимите стекло двери и закрепите

специальный инструмент (MB990480) к стеклу, как
показано на рисунке, чтобы предотвращения
падение стекла.

3. Наклоните стекло двери и извлеките его вверх из

корпуса двери <Задняя дверь>.

4. Снимите электростеклоподъемник в сборе.

ПРОВЕРКА

M1429001401423

ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ
ПРОВОДИМОСТИ ГЛАВНОГО
ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛОПОДЪЕМНИКОВ

<ПЕРЕКЛЮЧАТЕЛЬ ДВЕРИ ВОДИТЕЛЯ>

<ПЕРЕКЛЮЧАТЕЛЬ ДВЕРИ ПЕРЕДНЕГО
ПАССАЖИРА>

ПРИМЕЧАНИЕ:*:  Установите переключатель
блокировки стеклоподъемников в положение
UNLOCK (разблокирован)

<ПЕРЕКЛЮЧАТЕЛЬ ДВЕРИ ЗАДНЕГО ЛЕВОГО
ПАССАЖИРА>

ПРИМЕЧАНИЕ:*:  Установите переключатель
блокировки стеклоподъемников в положение
UNLOCK (разблокирован)

<ПЕРЕКЛЮЧАТЕЛЬ ДВЕРИ ЗАДНЕГО ПРАВОГО
ПАССАЖИРА>

ПРИМЕЧАНИЕ: *: Установите переключатель
блокировки стеклоподъемников в положение
UNLOCK (разблокирован)

Положение
переключателя

Подключение
мультитестера

Состояние



по техническим
условиям

UP (вверх)

4

− 5,

3

− 8

Электрическая
проводимость
имеется (2

Ω или

менее)

OFF (ВЫКЛ.)

4

− 8,

3

− 8

DOWN (вниз)

3

− 5,

4

− 8

AC605591AC

MB990480

ACC00124

AB

Положение
переключателя

Подключение
мультитестера

Состояние



по техническим
условиям

UP (вверх)

2

− 10,

2

− 8*

Электрическая
проводимость
имеется (2

Ω или

менее)

OFF (ВЫКЛ.)

2

− 8*,

1

− 8*

DOWN (вниз)

1

− 10,

1

− 8*

Положение
переключателя

Подключение
мультитестера

Состояние



по техническим
условиям

UP (вверх)

10

− 16,

8*

− 16

Электрическая
проводимость
имеется (2

Ω или

менее)

OFF (ВЫКЛ.)

8*

− 15,

8*

− 16

DOWN (вниз)

10

− 15,

8*

− 15

Положение
переключателя

Подключение
мультитестера

Состояние



по техническим
условиям

UP (вверх)

10

− 12,

8*

− 12

Электрическая
проводимость
имеется (2

Ω или

менее)

OFF (ВЫКЛ.)

8*

− 11,

8*

− 12

DOWN (вниз)

10

− 11,

8*

− 11
