КУЗОВ

42A

-45

ДВЕРЬ

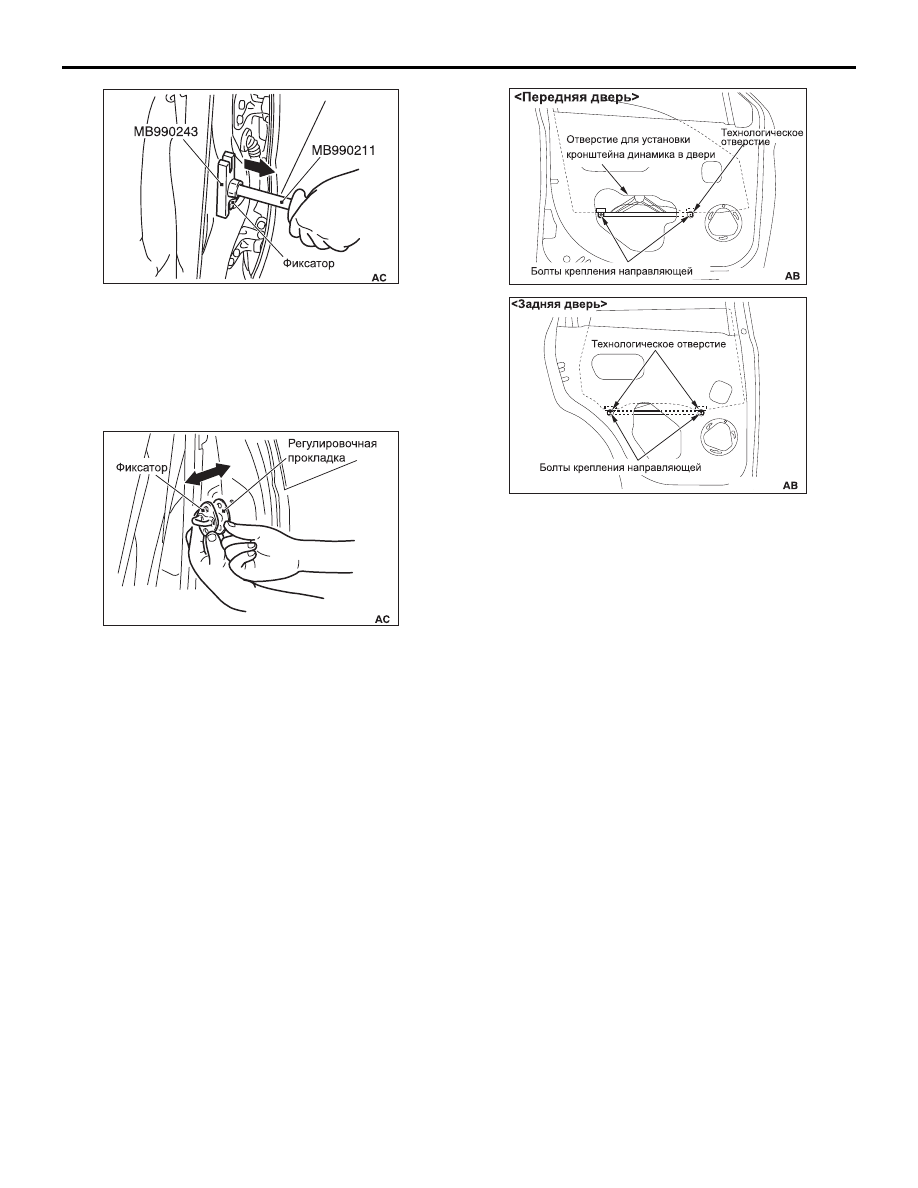

(2) Регулировка положения фиксатора замка

двери (в направлении изнутри пассажирского
салона):
С помощью перечисленных ниже
инструментов, переместите фиксатор в
направлении изнутри пассажирского салона.

• Инерционный ударный инструмент (MB990211)

• Приспособление для правки кузова (MB990243)

(3) Регулировка с помощью прокладок: (вперед и

назад)
Подкладывая различное количество клиньев
под фиксатор, добейтесь удовлетворитель
ного взаимодействия защелки замка и фикса
тора.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ОПУСКНЫХ
СТЕКОЛ

M1423001000899

Проверьте, что стекло двери перемещается плавно и
движется вдоль направляющих при полном его
подъеме и опускании. Если имеются проблемы,
отрегулируйте стекло двери, выполнив следующие
операции:
1. Снимите обивку двери (см. ГЛАВУ 52А

− Обивка

дверей ).

2. Снимите влагозащитную пленку (см.

C.42A62

).

3. Снимите кронштейн динамика в двери (передняя

дверь) <Автомобили с усилителем
аудиосистемы> (См. ).

4. Снимите облицовку динамика в двери (задняя

дверь) <Автомобили с усилителем
аудиосистемы> (См. ).

5. Снимите переключатель электростеклоподъем

ника со снятой обивки двери и подключите его к
разъему со стороны двери.

6. Установите болты крепления направляющей в

регулировочное отверстие.

7. Поднимите стекло двери, управляя переключате

лем электростеклоподъемника, чтобы убедиться в
равномерности зазора между стеклом двери и
дверью. Если имеется проблема, ослабьте
затяжку болтов крепления направляющей, чтобы
отрегулировать подъем/опускание стекла.

ПРОВЕРКА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

M1429004400894

Проверьте работоспособность стеклоподъемника
так, как это описано ниже. Если он не работает,
выполните поиск неисправностей (см.

C.42A33

).

• Выключите переключатель блокировки стеклопо

дъемников главного переключателя стеклоподъ
емников. Воспользуйтесь вспомогательными
переключателями стеклоподъемников перед
него и задних пассажиров, чтобы проверить
работу стеклоподъемников.

• Включите переключатель блокировки стеклопо

дъемников главного переключателя стеклоподъ
емников. Воспользуйтесь вспомогательными
переключателями стеклоподъемников перед
него и задних пассажиров, чтобы проверить, что
стеклоподъемники и не работают.

• Включите переключатель блокировки стеклопо

дъемников главного переключателя стеклоподъ
емников и, управляя главным переключателем
стеклоподъемников, проверьте, что стеклоподъ
емник двери водителя работает, а стеклоподъем
ники переднего и задних пассажиров не
работают.

AC006110

AC006111

ACB05676

ACB05677

КУЗОВ

42A

-46

ДВЕРЬ

РЕГУЛИРОВКА НЕИСПРАВНОГО
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429002100284

Если стекло двери перемещается неправильно и
автоматически опускается в режиме подъема, то
следует отрегулировать или заменить следующие
компоненты:
1. Снимите обивку двери (см. ГЛАВУ 52А

− Обивка

дверей ).

2. Снимите влагозащитную пленку (см.

C.42A62

).

3. Снимите облицовку и кронштейн динамика в

двери <Автомобили с усилителем аудиосистемы>
(См. ).

4. Снимите стеклоподъемник в сборе (см.

C.42A54

).

5. Вручную поднимите и опустите стекло двери,

чтобы проверить усилие при перемещении.

6. Если стекло перемещается вверх и вниз с

усилием и неравномерно, проверьте и
отремонтируйте как указано ниже:

• Проверьте установку направляющих стекла двери.

• Проверьте, не деформирована или не погнута ли

рамка стекла.

• Проверьте установку нижней рамки стекла.

7. Если ремонт или регулировка невозможны,

замените дверь в сборе (см.

C.42A51

).

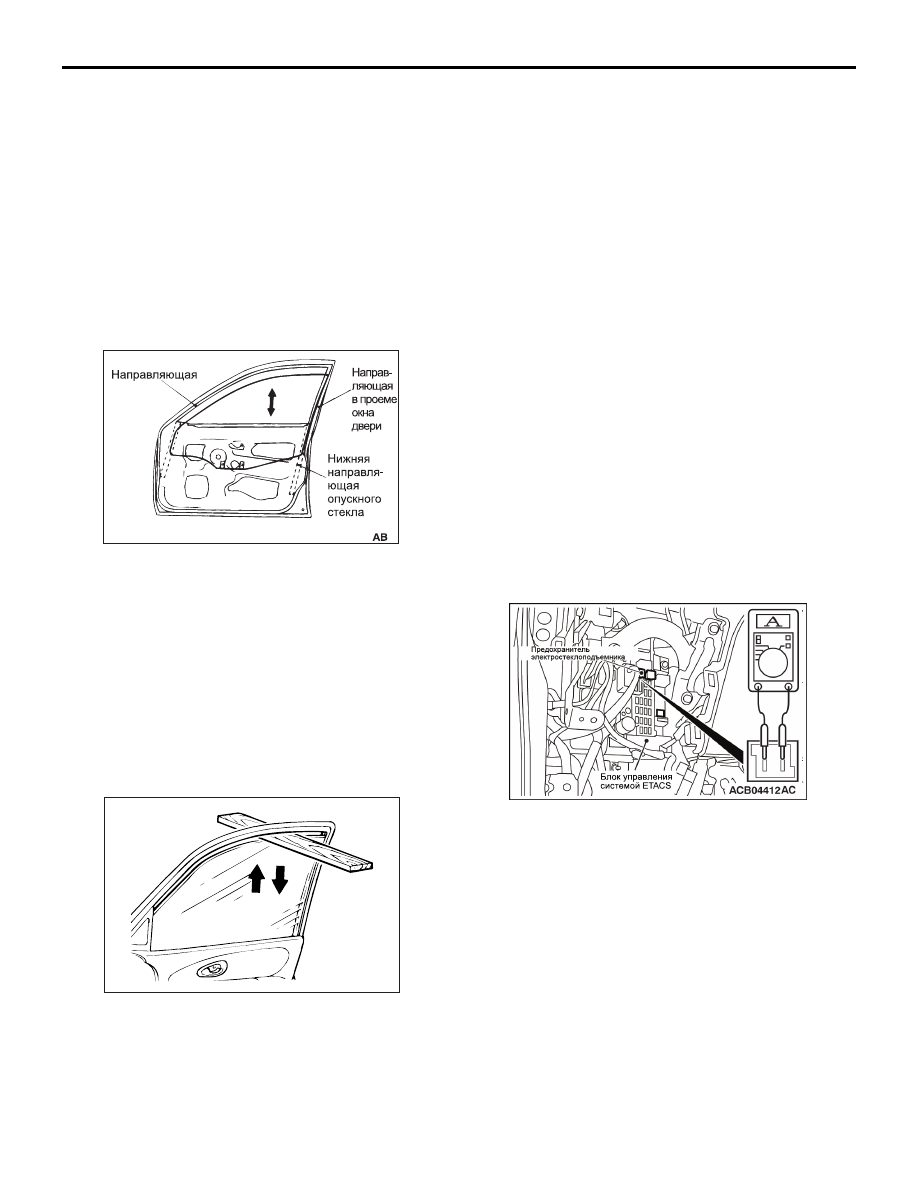

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО
МЕХАНИЗМА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА



<ДВЕРЬ СО СТОРОНЫ ВОДИТЕЛЯ>

M1429001000927

1. Положите деревянную доску толщиной примерно

10 мм, как показано на рисунке. Затем поднимите
стекло при однократном нажатии кнопки
переключателя стеклоподъемника.

2. Убедитесь, что стекло двери опускается при

мерно на 150 мм после касания доски. Это назы
вается функцией противозащемления (предохра



нительный механизм) Если этого не произошло,
выполните поиск неисправностей (см.

C.42A33

).

3. Проверьте, что стекло продолжает подниматься в

самое верхнее положение без включения функции
противозащемления, когда вы продолжаете
тянуть переключатель вверх (это называется
функцией принудительного закрывания).
ПРИМЕЧАНИЕ: Если выводы аккумуляторной
батареи были отсоединены или удален
предохранитель стеклоподъемников, выполните
обучение электростеклоподъемника полностью
закрытому положению стекла (см.

C.42A47

).

ПРОВЕРКА РАБОТЫ ТАЙМЕРА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429004300983

Проверьте, что стеклоподъемник работает так, как
описано ниже. Если он не работает, выполните поиск
неисправностей (см.

C.42A33

).

• Закройте двери и поверните замок зажигания в

положение LOCK (OFF). Проверьте, что стеклоподъ
емники продолжают работать в течение 30 секунд.

• При включенном таймере проверьте, что он

отключается при открывании двери водителя или
переднего пассажира.

ПРОВЕРКА РАБОТЫ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ



ПО ВЕЛИЧИНЕ ТОКА

M1429001100861

1. Извлеките предохранитель стеклоподъемников

для проверки его состояния, и подключите
мультиметр, как показано на рисунке.

2. Поднимите стекло двери, управляя

переключателем стеклоподъемника, чтобы
измерить силу тока при его работе.

Номинальное значение: не более 7 А
[Напряжение питания 14,5

± 0,5В при

температуре 25

°C]

ПРИМЕЧАНИЕ: Если напряжение питания не соот
ветствует номинальному значению, проверьте и
отремонтируйте генератор и аккумуляторную
батарею. Затем повторите эту проверку.

3. Если результат измерения не соответствует

номинальному значению, отрегулируйте
положение стекла двери (см.

C.42A45

).

AC003777

AC103294

КУЗОВ

42A

-47

ДВЕРЬ

МЕТОДИКА ОБУЧЕНИЯ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА
ПОЛНОСТЬЮ ЗАКРЫТОМУ
ПОЛОЖЕНИЮ СТЕКЛА <ДВЕРЬ



СО СТОРОНЫ ВОДИТЕЛЯ>

M1429004600542

МЕТОДИКА ОБУЧЕНИЯ ПОЛНОСТЬЮ
ЗАКРЫТОМУ ПОЛОЖЕНИЮ СТЕКЛА



ПРИ СНЯТОМ ПЕРЕКЛЮЧАТЕЛЕ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА ИЛИ
ДЕМОНТИРОВАННОМ ЛИБО
ЗАМЕНЕННОМ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКЕ

1. Если выводы аккумуляторной батареи были отсо

единены или удален предохранитель стеклоподъ
емников, то полностью закрытое положение стекла,
которому был обучен стеклоподъемник, будет уда
лено (установлено в исходное состояние).

2. При помощи переключателя электропривода

полностью опустите стекло.

ВНИМАНИЕ

Функция противозащемления стеклом двери не
будет активирована до тех пор, пока не будет
завершено обучение полностью закрытому
положению стекла, поскольку данная функция
тоже была установлена в исходное состояние.
3. При помощи переключателя электропривода

полностью поднимите стекло. Стеклоподъемник
будет функционировать 0,7 секунды и
автоматически отключится, когда переключатель
стеклоподъемника будет нажат один раз.
Повторите операцию снова до полного закрытия
окна и отпустите клавишу переключателя. Затем
нажмите и удерживайте клавишу в течение 1
секунды, в результате чего будут сохранены
данные о полностью закрытом положении стекла.

ПРИМЕЧАНИЕ: Если во время обучения
воспользоваться переключателем для опускания
стекла, то процесс обучения будет прекращен.
Если это произошло, вернитесь к этапу 2.

МЕТОДИКА ОБУЧЕНИЯ ПРИ ЗАМЕНЕ
ПЕРЕКЛЮЧАТЕЛЯ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА



НА НОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ

ВНИМАНИЕ

Функция противозащемления стеклом двери не
будет активирована до тех пор, пока не будет
завершено обучение полностью закрытому
положению стекла, поскольку данная функция
тоже была установлена в исходное состояние.

Однократным нажатием переключателя стеклоподъ
емника полностью поднимите стекло для завершения
обучения переключателя (инициализация в данном
случае не нужна).

ПРОВЕРКА СИСТЕМЫ ЦЕНТРАЛЬНОЙ
БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ

M1427001100821

• Проверьте, что система центральной блокировки

замков дверей работает при управлении
выключателем блокировки замков дверей на
двери водителя. Если он не работает, выполните
поиск неисправностей (см.

C.42A26

).

ПРИМЕЧАНИЕ: Если ручка внутренней блокировки

включена при открытой двери водителя, то дверь
водителя не может быть заблокирована.

• Проверьте, была ли открыта дверь водителя при

нажатии ручки внутренней блокировки на двери
водителя для блокировки всех дверей. Если этого
не было, замените замок двери водителя в сборе
(см.

C.42A58

.)

ПРОВЕРКА ФУНКЦИИ
ПРЕДОТВРАЩЕНИЯ ОСТАВЛЕНИЯ
КЛЮЧА В ЗАМКЕ ЗАЖИГАНИЯ

M1427003300423

Проверьте, что дверь водителя не была
заблокирована, когда использовался цилиндр замка
или ручка внутренней блокировки при открытой
двери водителя. Если она заблокирована, замените
замок двери (см.

C.42A58

).

ПРОВЕРКА ФУНКЦИИ РАЗБЛОКИРОВКИ
ДВЕРЕЙ, СВЯЗАННАЯ С ПОЛОЖЕНИЕМ P
РЫЧАГА СЕЛЕКТОРА <CVT>

M1427003400390

Если при включенном зажигании рычаг селектора
переведен в положение P (Стоянка), то все двери,
включая дверь багажного отделения, будут разбло
кированы. Если двери не работают, выполните поиск
неисправностей (см.

C.42A26

).

ПРИМЕЧАНИЕ: Функция разблокировки дверей, свя
занная с положением P рычага селектора может
быть отключена с помощью функции индивидуаль
ных настроек. Проверьте это, прежде чем присту
пить к проверке (см.

C.42A50

).

ПРОВЕРКА ФУНКЦИИ РАЗБЛОКИРОВКИ
ДВЕРЕЙ, СВЯЗАННАЯ С ПОЛОЖЕНИЕМ
LOCK (OFF) ЗАМКА ЗАЖИГАНИЯ

M1427006200221

Если замок зажигания переведен в положение LOCK
(OFF), то все двери, включая дверь багажного отде
ления, будут разблокированы. Если двери не рабо
тают, выполните поиск неисправностей (см.

C.42A26

).

ПРИМЕЧАНИЕ: Функция разблокировки дверей,
связанная с положением LOCK замка зажигания
может быть отключена с помощью функции
индивидуальных настроек. Проверьте это, прежде
чем приступить к проверке (см.

C.42A50

).

КУЗОВ

42A

-48

ДВЕРЬ

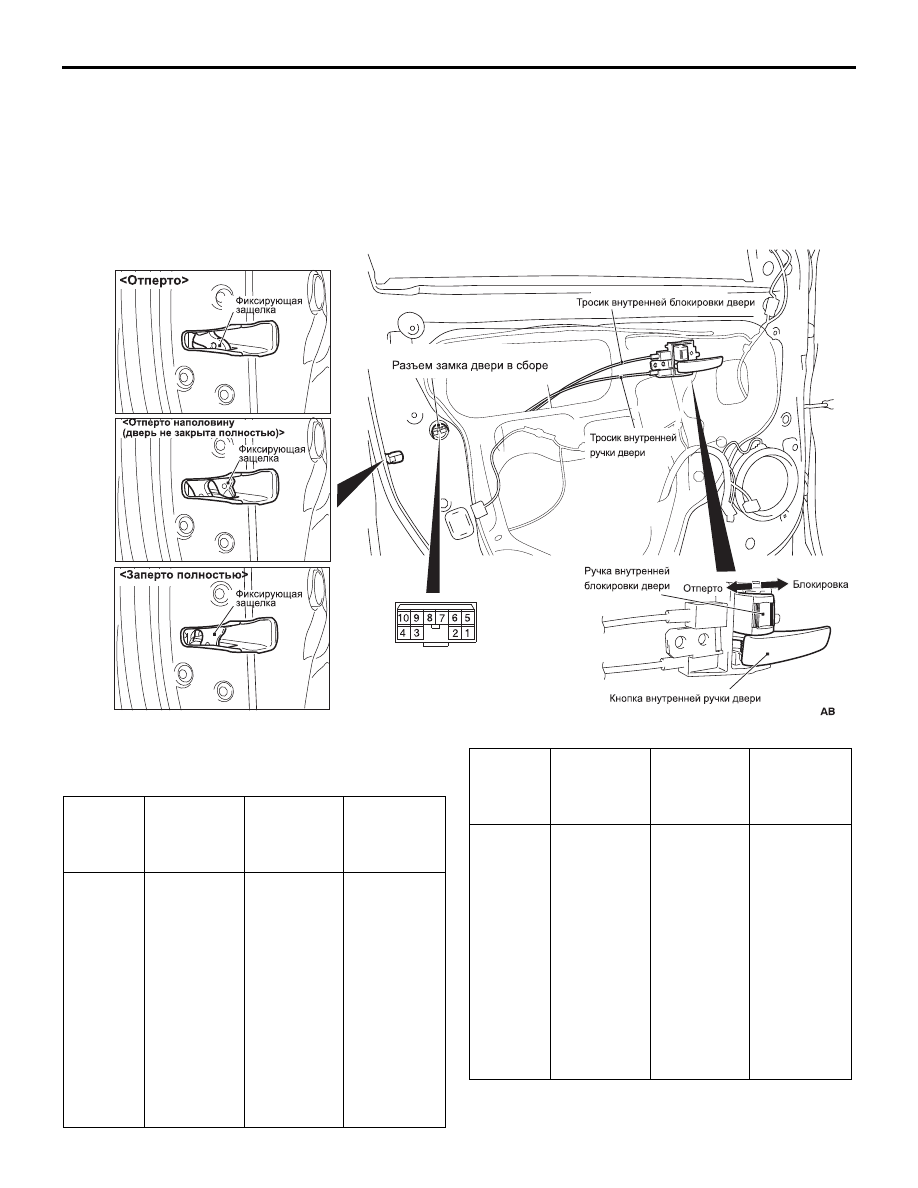

ПРОВЕРКА ЗАМКА ДВЕРИ В СБОРЕ

M1423004701685

Проверьте работу исполнительного механизма
замка двери следующим образом:
1. Откройте дверь, которая должна быть проверена.
2. Снимите обивку двери (см. ГЛАВУ 52А

− Обивка

дверей ).

3. С помощью отвертки или другого подходящего

инструмента переместите захват защелки из
открытого положения в полностью закрытое
положение (установите защелку из состояния
открытой двери в состояние закрытой двери).

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ДВЕРИ

ПРОВЕРКА РАБОТЫ ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА <ПЕРЕДНИЙ ЛЕВЫЙ И ЗАДНИЙ
ЛЕВЫЙ>

AC904658

ACB05670

ACC00088

Положе
ние



захвата

Положение
ручки



внутренней
блокировки
двери

Соединение
аккумуля



торной



батареи

Работа ручки
внутренней
блокировки
двери

Полностью
закрытое

Блокировка

•

Присоеди
ните кон
такт 1 к
"отрица
тельному"
выводу



аккумуля
торной



батареи.

•

Подсоеди
ните кон
такт 2 к
«положи
тельному»
выводу



аккумуля
торной



батареи.

Переведите
ручку из поло
жения



«Блокировка»
в положение
«Разблокиро
вано».

Полностью
закрытое

Открытое

•

Подсоеди
ните кон
такт 1 к
«положи
тельному»
выводу



аккумуля



торной



батареи.

•

Присоеди
ните кон
такт 2 к
"отрица
тельному"
выводу



аккумуля
торной



батареи.

Переведите
ручку из поло
жения



«Разблокиро
вано» в поло
жение
«Блокировка».

Положе
ние



захвата

Положение
ручки



внутренней
блокировки
двери

Соединение
аккумуля



торной



батареи

Работа ручки
внутренней
блокировки
двери
