ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPS)

-40

ПРОВЕРКА ЭНЕРГОПОГЛОЩАЮЩЕГО
МЕХАНИЗМА РУЛЕВОЙ КОЛОНКИ

M1372013500874

В случае дорожно=транспортного происшествия,
сопровождаемого сильным лобовым ударом, сила
удара поглощается механизмом, встроенным в
колонку рулевого колеса. Единожды сработав, этот
механизм теряет свою способность сработать пов=
торно, даже если на нем отсутствуют видимые пов=
реждения после удара. Чтобы оценить работоспо=

собность энергопоглощающего механизма необхо=
димо выполнить следующее. Если же энергопогло=
щающий механизм уже сработал, необходимо
заменить вал рулевой колонки в сборе (см.

C.37=43

При наличии значительного свободного хода
рулевого колеса при положении рычага наклона
рулевой колонки в запертом положении, всегда
нужно заменять рулевой вал.

ПРЕДУПРЕЖДЕНИЕ

• Если автомобиль продолжает движение

после срабатывания энергопоглощающего
механизма, вал рулевой колонки может быть
поврежден в процессе продолжения
эксплуатации автомобиля.

• Если одноразовая капсула провисла, не

пытайтесь отремонтировать узел, просто
замените вал рулевой колонки в сборе.

ПРОЦЕДУРА УСТРАНЕНИЯ
НЕИСПРАВНОСТИ

1. Снимите крышку замка зажигания, нижний кожух

рулевой колонки и верхний кожух рулевой
колонки.

2. Отпустите рычаг наклона рулевой колонки.

3. Ослабьте затяжку на два оборота двух верхних

болтов крепления рулевой колонки.

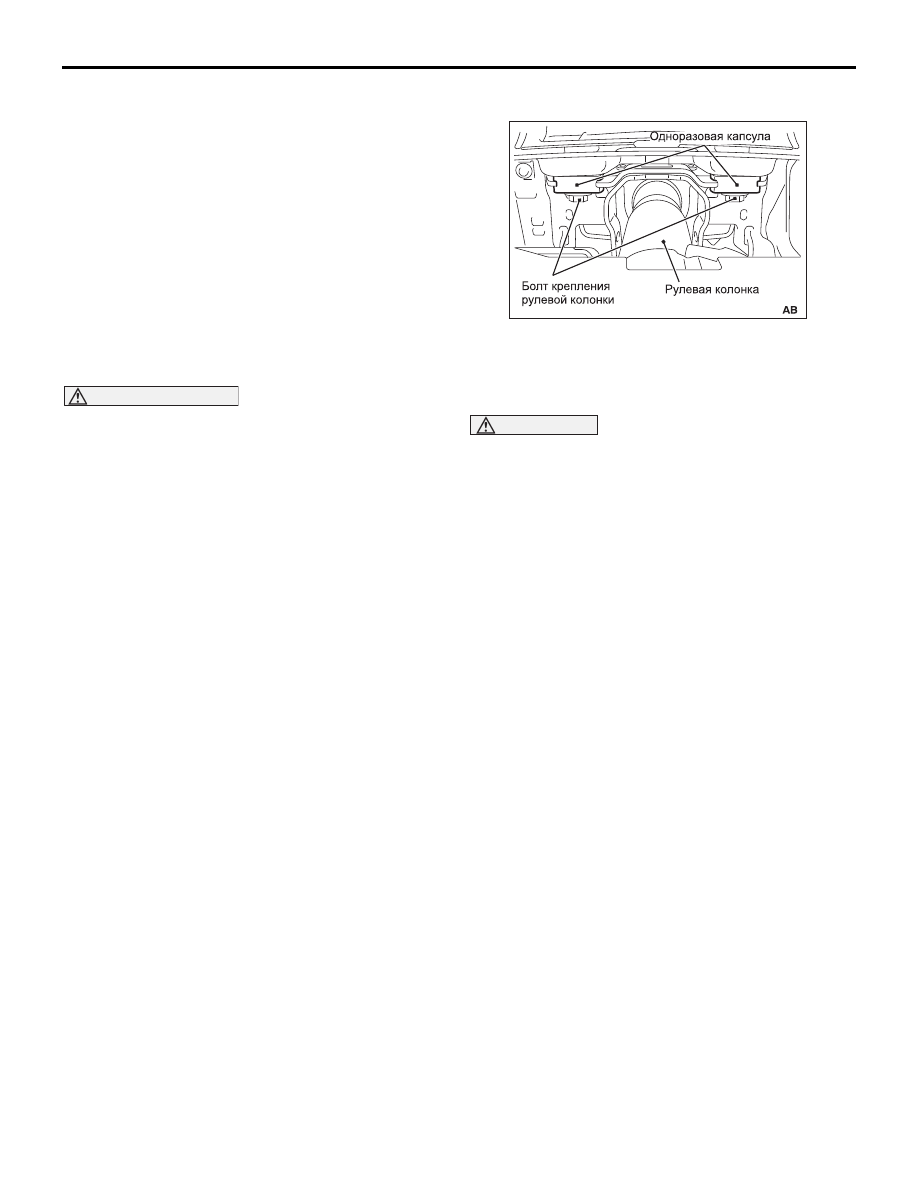

4. Удерживая одноразовые капсулы, как показано на

рисунке, и затем попробуйте покачать их. Если же
ощущается люфт для любой из капсул, то
необходимо заменить вал рулевой колонки в
сборе (см.

C.37=43

ВНИМАНИЕ

• Будьте внимательны, чтобы ничего не

защемить между одноразовыми капсулами и
кузовом.

• Если произошла замена, демонтаж или

установка вала рулевой колонки в сборе, то
сначала затяните болт крепления со стороны
одноразовой капсулы указанным моментом.

5. Если в результате проверки не было обнаружено

никакой неисправности, заверните рукой болты
крепления рулевой колонки и затем затяните их
указанным моментом.

Величина момента затяжки: 21 ± 3 Н

⋅м

ACB05410

РУЛЕВОЕ КОЛЕСО

ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPS)

-41

РУЛЕВОЕ КОЛЕСО

СНЯТИЕ И УСТАНОВКА

M1372011401971

ВНИМАНИЕ

• Перед снятием рулевого колеса и модуля подушки безопасности водителя обратитесь к ГЛАВЕ

52B 8 Меры предосторожности и Модуль подушки безопасности водителя и спиральная пружина .

• После установки выполните калибровку для блока управления системой ASC, чтобы обучить его

нейтральному положению датчика угла поворота рулевого колеса. (См. ГЛАВУ 35C 8 Технические
операции на автомобиле, Калибровка датчика угла поворота рулевого колеса) <Автомобили с ASC>.

Дополнительные операции перед снятием

Проверка положения для прямолинейного движения
рулевого колеса

Дополнительные операции после установки

• Проверка положения для прямолинейного движения

рулевого колеса

• Проверка рулевого колеса на вибрацию

ACB06020

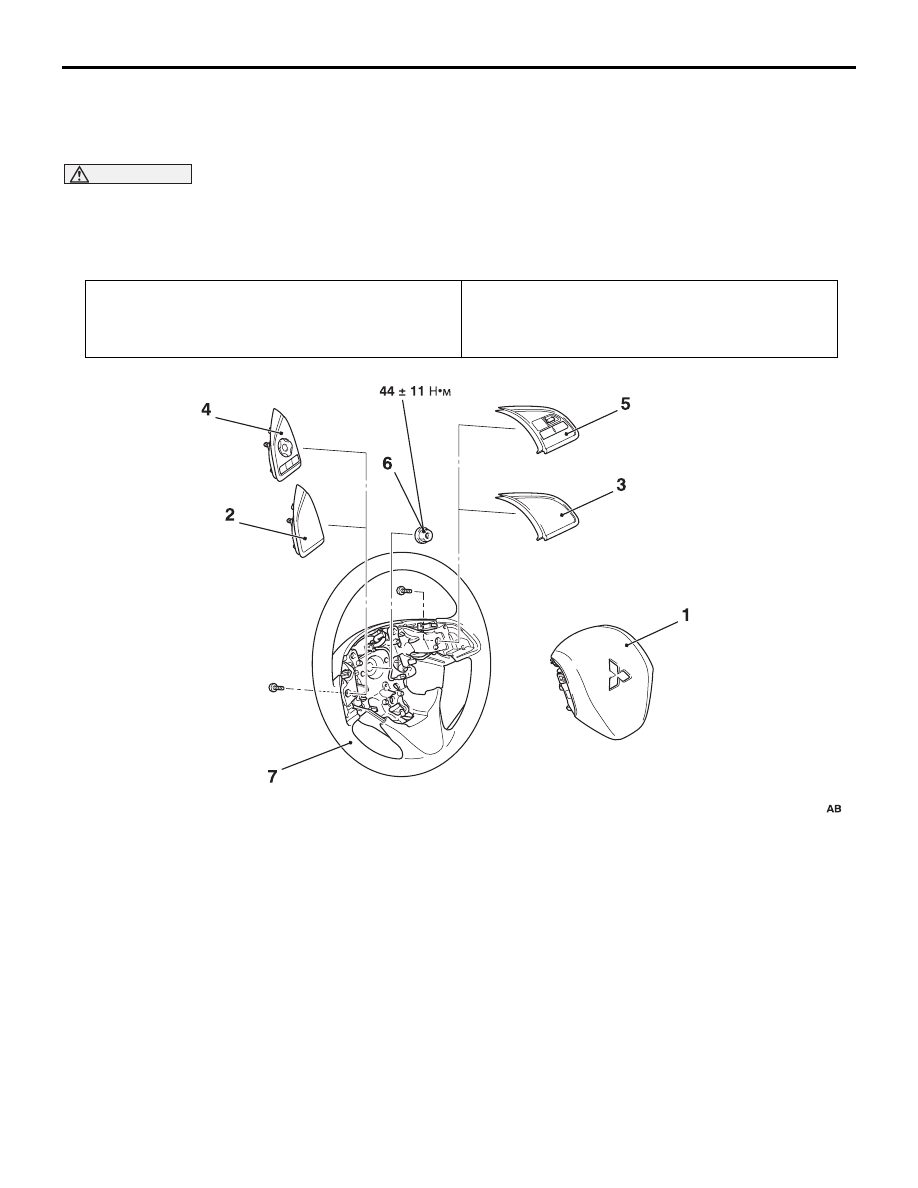

Последовательность демонтажа

Модуль подушки безопасности
водителя (ГЛАВА 52B – Модуль
подушки безопасности водителя и
спиральная пружина )

Заглушка (левая) <Автомобили без
кнопок дистанционного управления
на рулевом колесе>

Заглушка (правая) <Автомобили без
кнопок управления системой
круиз=контроля>

Кнопки дистанционного управления
на рулевом колесе <Автомобили с
кнопками дистанционного
управления аудиосистемой или
системой распознавания голосовых
команд на рулевом колесе>

Кнопки управления системой
круиз=контроля <Автомобили с
системой круиз=контроля>

Гайка крепления рулевого колеса

>> >>

Рулевое колесо в сборе

Последовательность демонтажа

РУЛЕВОЕ КОЛЕСО

ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPS)

-42

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> ДЕМОНТАЖ РУЛЕВОГО КОЛЕСА В
СБОРЕ

1. Установите рулевое колесо в положение для

прямолинейного движения.

ВНИМАНИЕ

Для снятия рулевого колеса используйте
специальный инструмент, поскольку может быть
поврежден энергопоглощающий механизм
рулевой колонки.

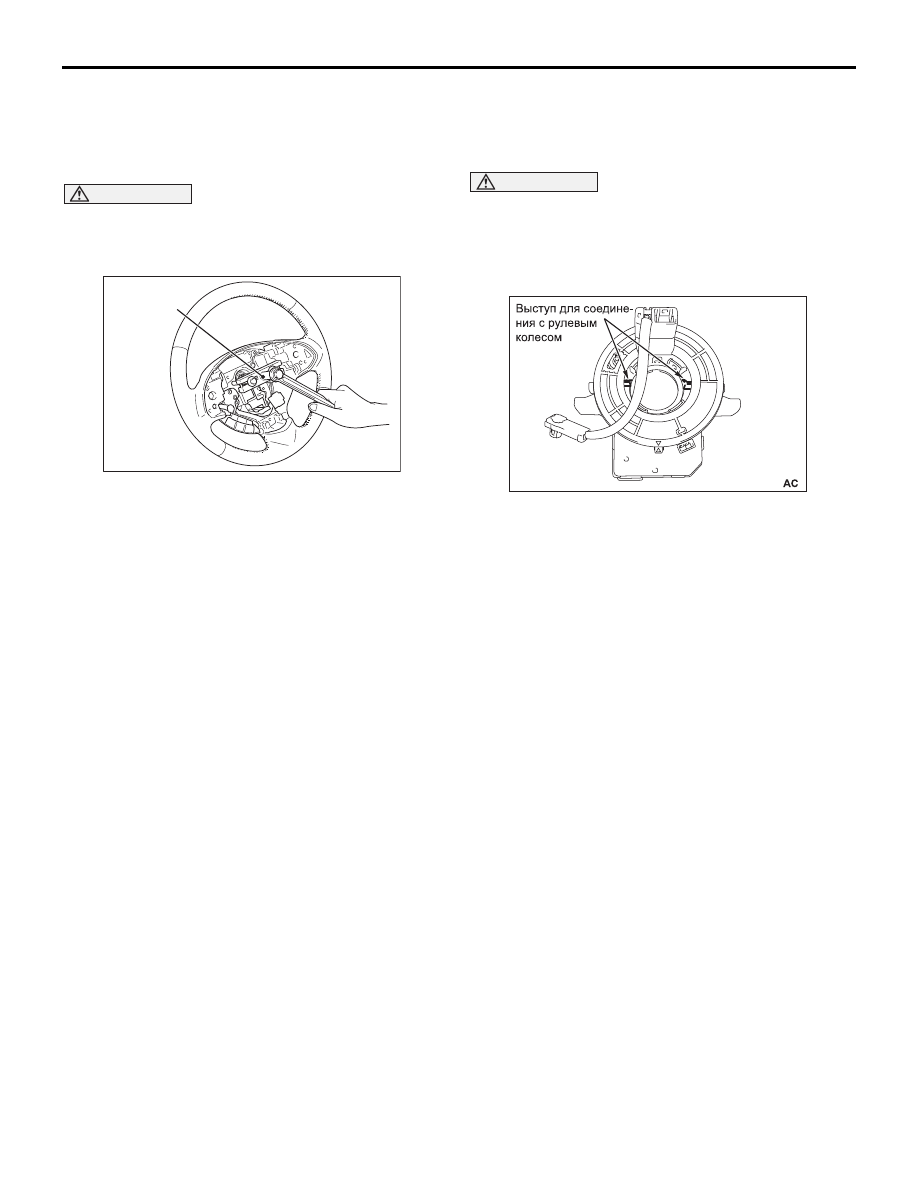

2. Для демонтажа рулевого колеса используйте

специальный съемник для рулевого колеса
(MB990803).

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА РУЛЕВОГО
КОЛЕСА/МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ВНИМАНИЕ

При установке рулевого колеса и модуля
подушки безопасности не блокируйте жгут
проводов спиральной пружины.
1. После центрирования спиральной пружины (см.

ГЛАВУ 52B = Модуль подушки безопасности
водителя и спиральная пружина )

2. После проверки того, что центрирование

спиральной пружины уже выполнено, установите
рулевое колесо в сборе так, чтобы его ступица
медленно совместилась с выступом спиральной
пружины.

3. Установите модуль подушки безопасности.
4. После установки проверьте, что рулевое колесо

без помех поворачивается до упора налево и
направо.

AC609622 AB

MB990803

AC905462

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPS)

-43

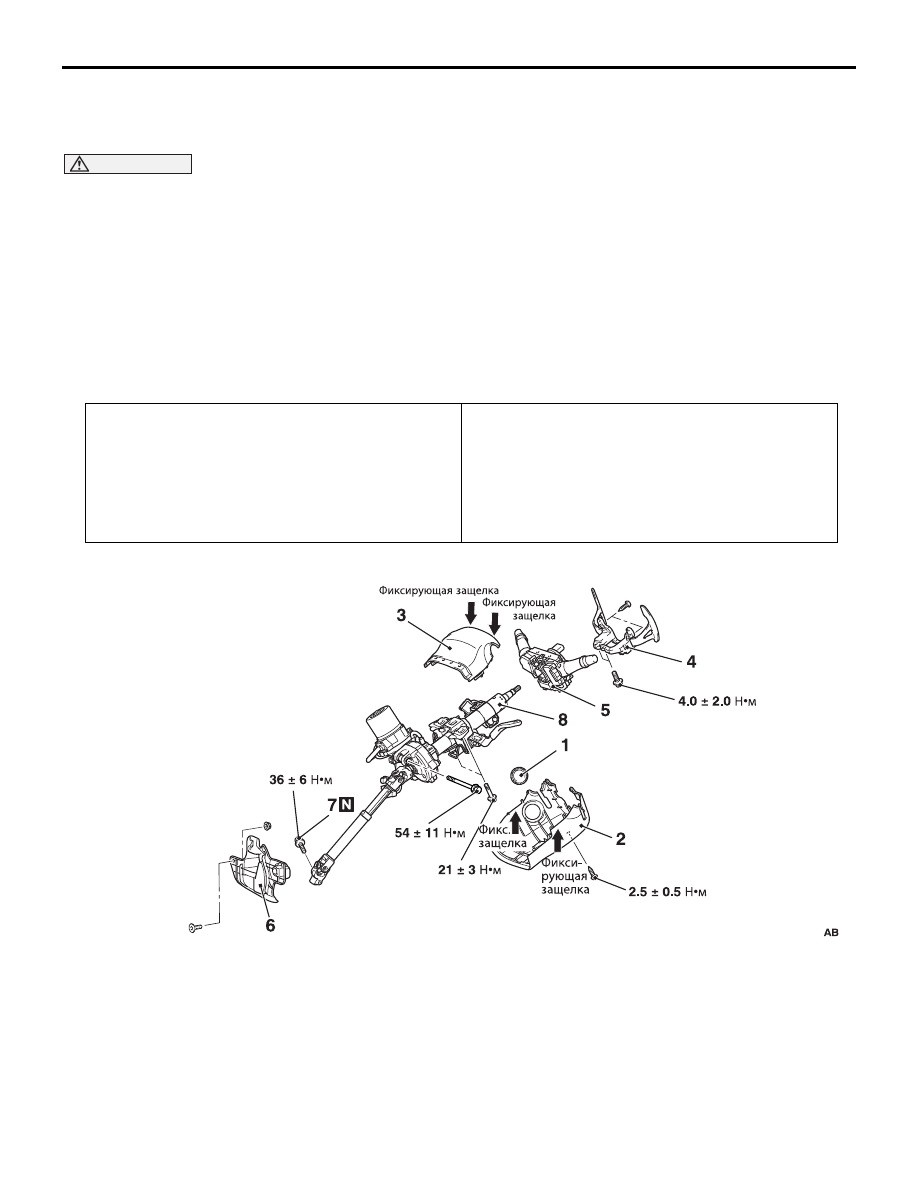

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1372011501688

ВНИМАНИЕ

• Перед снятием рулевого колеса, модуля подушки безопасности водителя и коленной подушки

безопасности обратитесь к ГЛАВЕ 52B 8 Меры предосторожности , Модуль подушки
безопасности водителя и спиральная пружина и Модуль коленной подушки безопасности
<Автомобили с коленной подушкой безопасности>.

• После установки выполните калибровку для блока управления системой ASC, чтобы обучить его

• Запрещается повторно использовать упавшую деталь, поскольку в результате падения могут

быть повреждены ее внутренние компоненты, даже если нет явных признаков повреждения.

• Всегда следует беречь вал рулевой колонки в сборе от источников магнитного поля.
• Компоненты вала рулевой колонки в сборе не могут быть разобраны.
• Будьте осторожны при снятии и установке вала рулевой колонки в сборе: она тяжелая.

Дополнительные операции перед снятием

•

Проверка положения для прямолинейного движения
рулевого колеса

•

Снятие рулевого колеса в сборе (см.

C.37-41

•

Снятие модуля коленной подушки безопасности (см.
ГЛАВУ 52B

− Модуль коленной подушки

безопасности ) <Автомобили с коленной подушкой
безопасности>.

Дополнительные операции после установки

•
