ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B68

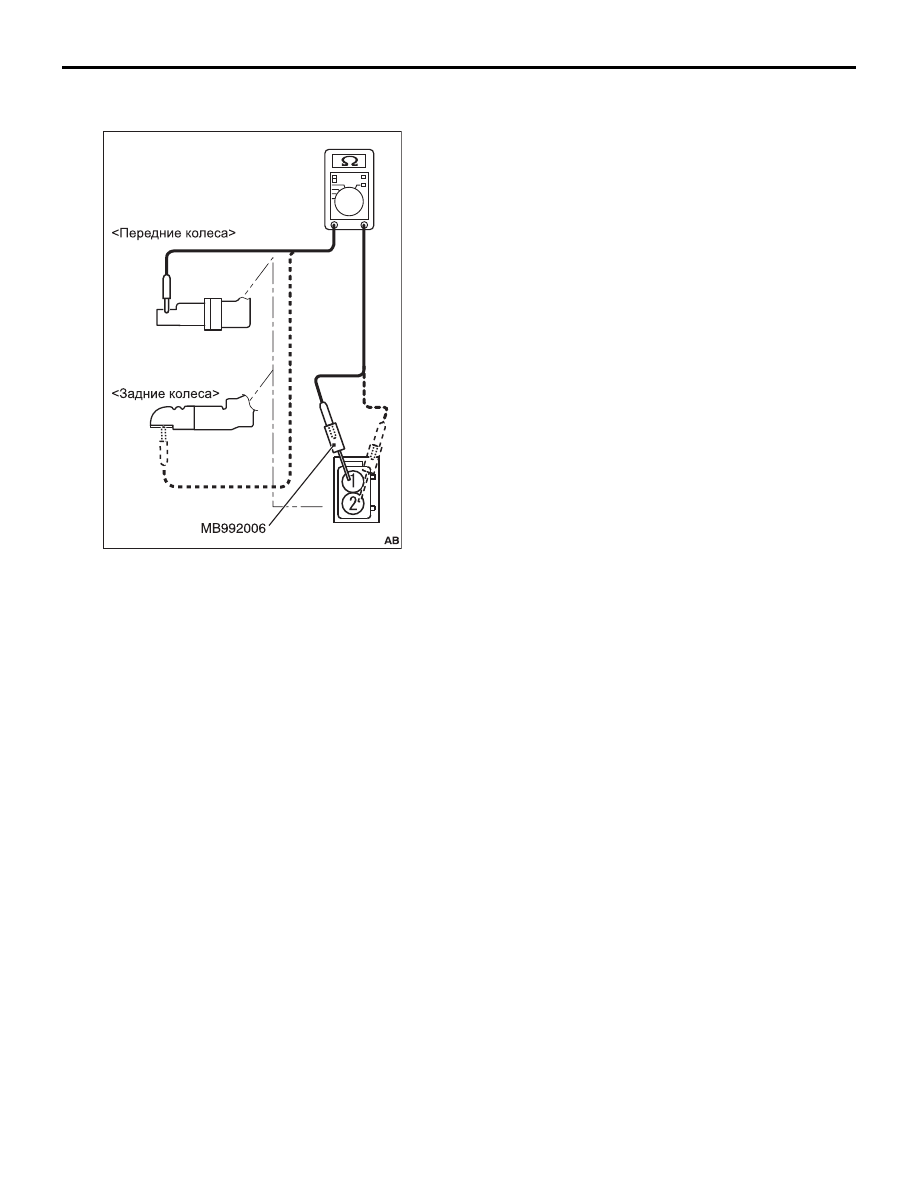

ПРОВЕРКА ИЗОЛЯЦИИ ДАТЧИКА
СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

1. Подключите схемный тестер к датчику скорости

вращения колеса с помощью очень тонкого изме
рительного щупа (MB992006) и измерьте сопро
тивление изоляции между контактом № 1/2 и
корпусом датчика скорости вращения колеса как
отдельного узла.

Номинальное значение: 5 M

Ω

 или более

2. Если сопротивление изоляции не соответствует

номинальному диапазону значений, замените дат
чик скорости вращения колеса новым датчиком.

AC507331

35C

-1

ˆ¸ ´  35C

СИСТЕМА

ДИНАМИЧЕСКОЙ

СТАБИЛИЗАЦИИ

АВТОМОБИЛЯ (ASC)

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВКИ И КОНТРОЛЯ . . .

35C

-4

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

35C

-4

ПОИСК НЕИСПРАВНОСТЕЙ  . . . .

35C

-6

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

35C

-6

МЕРЫ ПРЕДОСТОРОЖНОСТИ



ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ . . . .

35C

-6

ПРОВЕРКА СИГНАЛИЗАТОРА



НЕИСПРАВНОСТИ СИСТЕМЫ ABS,
СИГНАЛИЗАТОРА НЕИСПРАВНОСТИ/



РАБОТЫ СИСТЕМЫ ASC И СИГНАЛИЗАТОРА
НЕИСПРАВНОСТИ ТОРМОЗНОЙ



СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-6

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ  . .

35C

-7

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

35C15

ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТИ



ПО КОДУ . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-18

Код № C100A Цепь датчика скорости



переднего левого колеса



Код № C1015 Цепь датчика скорости



переднего правого колеса



Код № C1020 Цепь датчика скорости



заднего левого колеса



Код № C102B Цепь датчика скорости



заднего правого колеса . . . . . . . . . . . . . .

35C

-18

Код № C1011 Сигнал датчика скорости



переднего левого колеса



Код № C101C Сигнал датчика скорости



переднего правого колеса



Код № C1027 Сигнал датчика скорости



заднего левого колеса



Код № C1032 Сигнал датчика скорости



заднего правого колеса  . . . . . . . . . . . . . .

35C

-21

Код № C1014 Работа датчика скорости



переднего левого колеса



Код № C101F Работа датчика скорости



переднего правого колеса



Код № C102A Работа датчика скорости



заднего левого колеса



Код № C1035 Работа датчика скорости



заднего правого колеса  . . . . . . . . . . . . . .

35C

-24

Код № C1041 Нарушение сигнала датчика
скорости переднего левого колеса



Код № C1042 Нарушение сигнала датчика
скорости переднего правого колеса



Код № C1043 Нарушение сигнала датчика
скорости заднего левого колеса



Код № C1044 Нарушение сигнала датчика
скорости заднего правого колеса. . . . . .

35C

-27

Код № C1046 Фаза датчика скорости



переднего левого колеса



Код № C1047 Фаза датчика скорости



переднего правого колеса



Код № C1048 Фаза датчика скорости



заднего левого колеса



Код № C1049 Фаза датчика скорости



заднего правого колеса  . . . . . . . . . . . . . .

35C

-29

35C

-2

Код № C104B Впускной клапан переднего



левого колеса



Код № C104F Впускной клапан переднего



правого колеса



Код № C1053 Впускной клапан заднего



левого колеса



Код № C1057 Впускной клапан заднего



правого колеса



Код № C105F Выпускной клапан переднего



левого колеса



Код № C1063 Выпускной клапаян переднего
правого колеса



Код № C1067 Выпускной клапан заднего



левого колеса



Код № C105B Выпускной клапан заднего



правого колеса



Код № C1200 Отсечной клапан переднего
левогозаднего правого колеса



Код № C1204 Отсечной клапан переднего
правого–заднего левого колеса



Код № C1208 Всасывающий клапан переднего
левогозаднего правого колеса



Код № C1204 Всасывающий клапан



переднего правого–заднего левого



колеса . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-32

Код № C2104 Цепь питанияклапана . . . .

35C

-33

Код № C1073 Цепь управления



электродвигателем . . . . . . . . . . . . . . . . . .

35C

-35

Код № C2116 Низкое напряжение



питания электродвигателянасоса  . . . . .

35C

-37

Код № C121D Цепь датчика давления



тормозной жидкости. . . . . . . . . . . . . . . . .

35C

-38

Код № C121E Датчик давления



тормозной жидкости. . . . . . . . . . . . . . . . .

35C

-39

Код № C1000 Выключатель



стопсигналов (заедание)  . . . . . . . . . . . .

35C

-41

Код № C1123B: Слишком длительная



работа системы . . . . . . . . . . . . . . . . . . . . .

35C

-42

Код № C2200 Внутренний сбой блока



управления . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-43

Код № C2101 Высокое напряжение



питания . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-44

Код № C1395 Низкий уровень



тормозной жидкости. . . . . . . . . . . . . . . . .

35C

-45

Код № C121C Сигнал запроса крутящего



момента отклонен . . . . . . . . . . . . . . . . . . .

35C

-45

Код № C2206 Повторное выполнение



кодирования варианта . . . . . . . . . . . . . . .

35C

-46

Код № C1210 Входная цепь датчика



продольного ускорения . . . . . . . . . . . . . .

35C

-47

Код № C1242 Сигнал датчика



продольного ускорения . . . . . . . . . . . . . .

35C

-48

Код № C123C Неисправность блока



датчиков  . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-49

Код № C1392 Неполное обучение



(продольное ускорение)



Код № C1393 Неполное обучение



нейтральному положению (поперечное
ускорение)  . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-51

Код № C2204 Внутренний сбой блока



датчиков  . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-52

Код № C1219 Сигнал датчика угла



поворота . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-53

Код № C121A Инициализация SAS . . . . .

35C

-55

Код № C2205: Внутренний сбой SAS  . . .

35C

-56

Код № C2002: Калибровка клапана



не завершена . . . . . . . . . . . . . . . . . . . . . . .

35C

-56

Код № C1608 Отказ EEPROM . . . . . . . . . .

35C

-57

Код № C1707: Невозможные



кодированные данные  . . . . . . . . . . . . . . .

35C

-59

Код № U0100 Таймаут CAN двигателя



Код № U0101 Таймаут T/M CAN



Код № U0114 Таймаут 4WD CAN



Код № U0126 Таймаут SAS CAN



Код № U0141 Таймаут ETACS CAN  . . . .

35C

-60

Код № U0401 Двигатель (сообщение CAN)

35C

-61

Код № U0428 SAS (сообщение CAN)  . . .

35C

-62

Код № U1073 Прекращение связи  . . . . .

35C

-63

Код № U1195 Кодирование не завершено



Код № U1197 Кодированные данные
недействительны . . . . . . . . . . . . . . . . . . . .

35C

-64

ТАБЛИЦА ПРИЗНАКОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

35C

-65

МЕТОДИКА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

35C

-66

Методика проверки 1: Связь прибора



M.U.T.III с системой ABS/ASC



невозможна. . . . . . . . . . . . . . . . . . . . . . . . .

35C

-66

Методика проверки 2: Индикатор



ASC OFF мигает с частотой 2 Гц. . . . . . . .

35C

-66

Методика проверки 3: Сигнализатор
неисправности тормозной системы



остается включенным при отпущенном



рычаге стояночного тормоза



(Сигнализатор системы ABS выключен).

35C

-67

Методика проверки 4: Сигнализатор



системы ABS не горит при повороте замка
зажигания в положение ON (двигатель



не работает).  . . . . . . . . . . . . . . . . . . . . . . .

35C

-69

Методика проверки 5: Сигнализатор
неисправности тормозной системы



не горит при повороте замка зажигания



в положение ON (двигатель не работает).

35C

-70

35C

-3

Методика проверки 6: Сигнализатор
неисправности системы ABS



не выключается после запуска двигателя.

35C

-71

Методика проверки 7: Сигнализатор
неисправности системы ASC



не выключается после запуска двигателя.

35C

-72

Методика проверки 8: Индикатор



ASC OFF не выключается после запуска



двигателя.. . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-73

Методика проверки 9: Система курсовой
устойчивости/TCL не может быть отключена,



если выключатель системы ASC нажат



в течение 3 секунд и дольше для



выключения системы.. . . . . . . . . . . . . . . .

35C

-75

Методика проверки 10: Неисправность



в работе тормозной системы  . . . . . . . . .

35C

-75

Методика проверки 11: Система ASC



не работает или сбой в работе системы



ASC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-76

Методика проверки 12: Цепь питания



блока управления системой ASC  . . . . . .

35C

-77

Методика проверки 13: Цепь питания



датчика угла поворота рулевого колеса

35C

-79

Методика проверки 14: Системы ABS/



курсовой устойчивости/TCL срабатывают
слишком часто.  . . . . . . . . . . . . . . . . . . . . .

35C

-80

Методика проверки 15: Система HSA



(система помощи при трогании



на подъеме) не работает.. . . . . . . . . . . . .

35C

-82

Методика проверки 16: Система HSA



(система помощи при трогании



на подъеме) работает на горизонтальной



дороге.  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-84

Методика проверки 17: Сначала проверьте,



не слишком ли громкий звук при работе
гидравлического блока. . . . . . . . . . . . . . .

35C

-84

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ  . . . . .

35C

-85

ТАБЛИЦА ПРОВЕРКИ ИСПОЛНИТЕЛЬНЫХ
УСТОЙСТВ (ACTUATOR TEST) . . . . . . . . .

35C

-87

ПРОВЕРКА НА ВЫВОДАХ БЛОКА



УПРАВЛЕНИЯ . . . . . . . . . . . . . . . . . . . . . . .

35C

-88

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ  . . . . . . . . . . . .

35C

-90

ИЗМЕРЕНИЕ ВЫХОДНОГО ТОКА



ДАТЧИКА СКОРОСТИ КОЛЕСА. . . . . . . . .

35C

-90

ПРОВЕРКА ГИДРАВЛИЧЕСКОГО



БЛОКА (HU) . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-90

МЕРЫ ПРЕДОСТОРОЖНОСТИ



ПРИ РАЗРЯЖЕННОЙ АККУМУЛЯТОРНОЙ



БАТАРЕЕ  . . . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-93

КАЛИБРОВКА ВСЕХ ДАТЧИКОВ (ДАТЧИК
УСКОРЕНИЯ И СКОРОСТИ ПОВОРОТА



ВОКРУГ ВЕРТИКАЛЬНОЙ ОСИ, ДАТЧИК



УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА,



ДАТЧИК ДАВЛЕНИЯ ТОРМОЗНОЙ



ЖИДКОСТИ) . . . . . . . . . . . . . . . . . . . . . . . .

35C

-93

КАЛИБРОВКА ДАТЧИКА УСКОРЕНИЯ



И СКОРОСТИ ПОВОРОТА ВОКРУГ
ВЕРТИКАЛЬНОЙ ОСИ . . . . . . . . . . . . . . . .

35C

-93

КАЛИБРОВКА ДАТЧИКА УГЛА



ПОВОРОТА РУЛЕВОГО КОЛЕСА  . . . . . . .

35C

-94

КАЛИБРОВКА ДАТЧИКА ДАВЛЕНИЯ



ТОРМОЗНОЙ ЖИДКОСТИ  . . . . . . . . . . . .

35C

-94

ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ASC.

35C

-95

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35C

-95

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-95

ГИДРАВЛИЧЕСКИЙ БЛОК. . . . . .

35C

-95

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35C

-95

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ



КОЛЕСА  . . . . . . . . . . . . . . . . . . . .

35C

-97

СНЯТИЕ И УСТАНОВКА



<ПЕРЕДНИЕ КОЛЕСА>  . . . . . . . . . . . . . . .

35C

-97

СНЯТИЕ И УСТАНОВКА



<ЗАДНИЕ КОЛЕСА>  . . . . . . . . . . . . . . . . .

35C

-97

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

35C

-97

ДАТЧИК УГЛА ПОВОРОТА



РУЛЕВОГО КОЛЕСА. . . . . . . . . . .

35C

-98

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35C

-98
