ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B60

5. Это указано на рисунке вверху.

6. Если обнаруживается любая неисправность, сле

дует предпринять необходимые меры в соответс
твии с «Оценочной таблицей».

Оценочная таблица

7. После проверки поверните замок зажигания в

положение LOCK (OFF), а затем отсоедините при
бор M.U.T.III.

Регулировка положения гидравлического блока
Выполните шаги, предшествующие демонтажу гид
равлического блока. (Обратитесь к

C.35B61

.)

1. Снимите все тормозные трубки.
2. Отверните болт и гайку крепления кронштейна

гидравлического блока.

3. Временно установите все тормозные трубки.

4. Покачайте гидравлический блок обеими руками

во всех направлениях, чтобы изолятор кронш
тейна гидравлического блока остался с блоком.

5. Установите кронштейн гидравлического блока с

помощью болта и гайки крепления так, чтобы не
создать нагрузку на тормозную трубку.

6. Надежно установите все тормозные трубки.

ПРИМЕЧАНИЕ: Установите гайку для
гидросистемы так, чтобы при этом не произошел
совместный поворот тормозной трубки.

7. Выполните дополнительные операции после уста

новки гидравлического блока. (См.

C.35B61

.)

AC000954

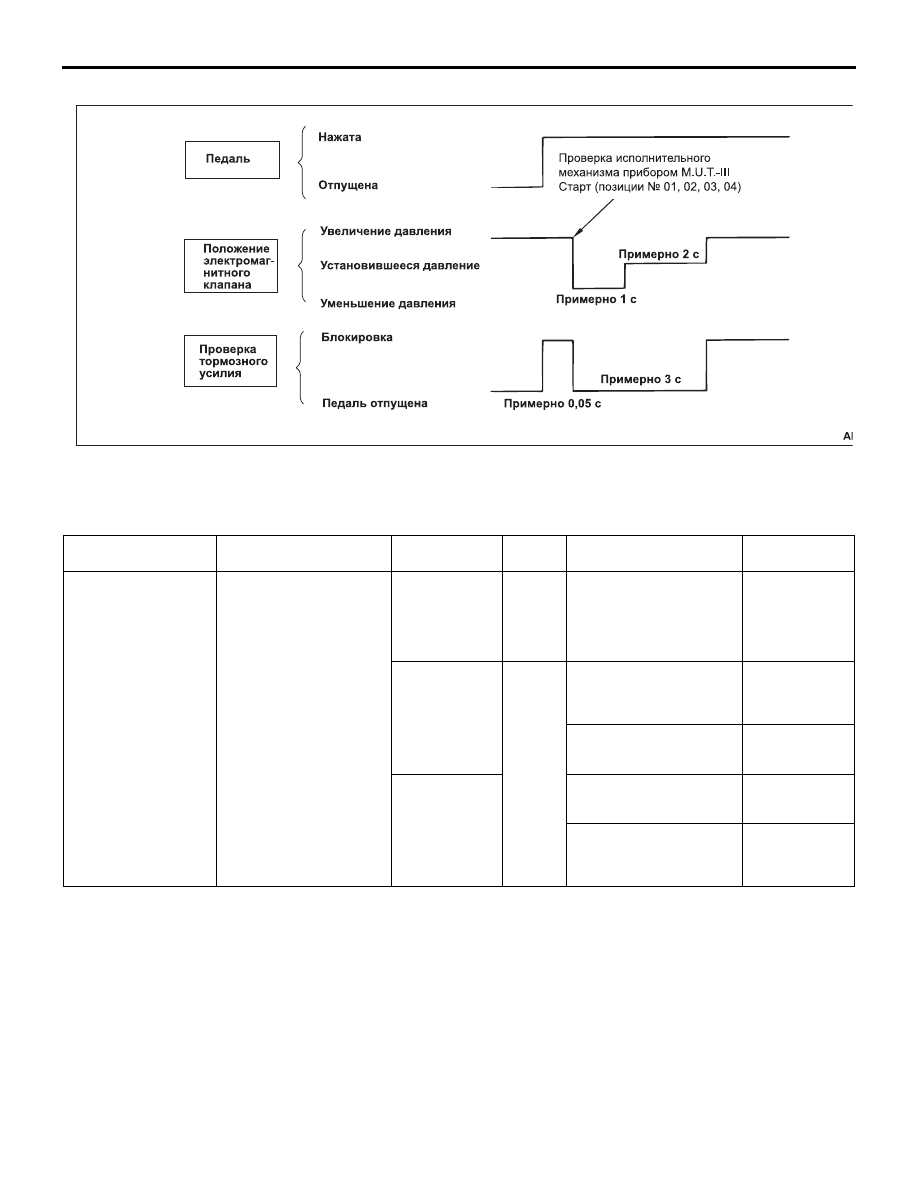

Отображение на
приборе M.U.T.III

Принцип действия

Результат
проверки

Оценка Возможная причина

Устранение
неисправности

01 Датчик скорости
переднего левого ко
леса
02 Датчик скорости
переднего правого
колеса
03 Датчик скорости
заднего левого коле
са
04 Датчик скорости
заднего правого ко
леса

•

Нажмите педаль тор
моза, чтобы предо
твратить движение
автомобиля.

•

Выберите автомо
биль, который будет
проверен с помощью
прибора M.U.T.III, вы
полните проверку ис
полнительных
механизмов.

•

Вращайте выбранное
колесо руками, чтобы
убедиться в наличии
тормозного усилия.

Тормозное уси
лие уменьша
ется за 3
секунды от за
блокированно
го состояния.

Норма

−

−

Колесо не бло
кируется даже
при нажатой
педали тормо
за.

Сбой

Засорена тормозная ма
гистраль, но не гидравли
ческий блок

Проверьте и
прочистите
тормозную ма
гистраль.

Засорен гидравлический
контур в гидравлическом
блоке

Замените гид
равлический
блок в сборе.

Тормозное уси
лие не умень
шается.

Неправильная прокладка
тормозной трубки гид
равлического блока

Правильно про
ложите тормоз
ную трубку.

Неправильная работа
электромагнитного кла
пана гидравлического
блока

Замените гид
равлический
блок в сборе.

ГИДРАВЛИЧЕСКИЙ БЛОК

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B61

ПРИ РАЗРЯЖЕННОЙ АККУМУЛЯТОРНОЙ
БАТАРЕЕ

M1352003500785

ПРЕДУПРЕЖДЕНИЕ

Если система ABS не работает, положение авто
мобиля во время торможения становится неус
тойчивым. Не управляйте автомобилем с
отсоединенным разъемом блока управления
системой ABS или при неработающей по другим
причинам системе ABS.
Если двигатель запускается от постороннего пуско
вого устройства при полностью разряженной собс
твенной аккумуляторной батарее и автомобиль
начинает движение не ожидая подзарядки аккумуля
торной батареи, в этом случае в двигателе могут
образовываться пропуски зажигания или даже двига
телю может не хватить мощности для перемещения
автомобиля. Это происходит вследствие того, что
система ABS потребляет ток большой силы для осу
ществления начальных самопроверок. В этом случае
полностью зарядите аккумуляторную батарею.

ГИДРАВЛИЧЕСКИЙ БЛОК

СНЯТИЕ И УСТАНОВКА

M1352008601241

ПРИМЕЧАНИЕ: Блок управления системой ABS



расположен в гидравлическом блоке.

Предварительные операции перед снятием

•

Слив тормозной жидкости.

Дополнительные операции после установки
• Замена тормозной жидкости и удаление воздуха из системы

(см. ГЛАВУ 35A

− Технические операции на автомобиле,

Удаление воздуха ).

• Проверка гидравлического блока (см.

C.35B59

).

ACB06013

ГИДРАВЛИЧЕСКИЙ БЛОК

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B62

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

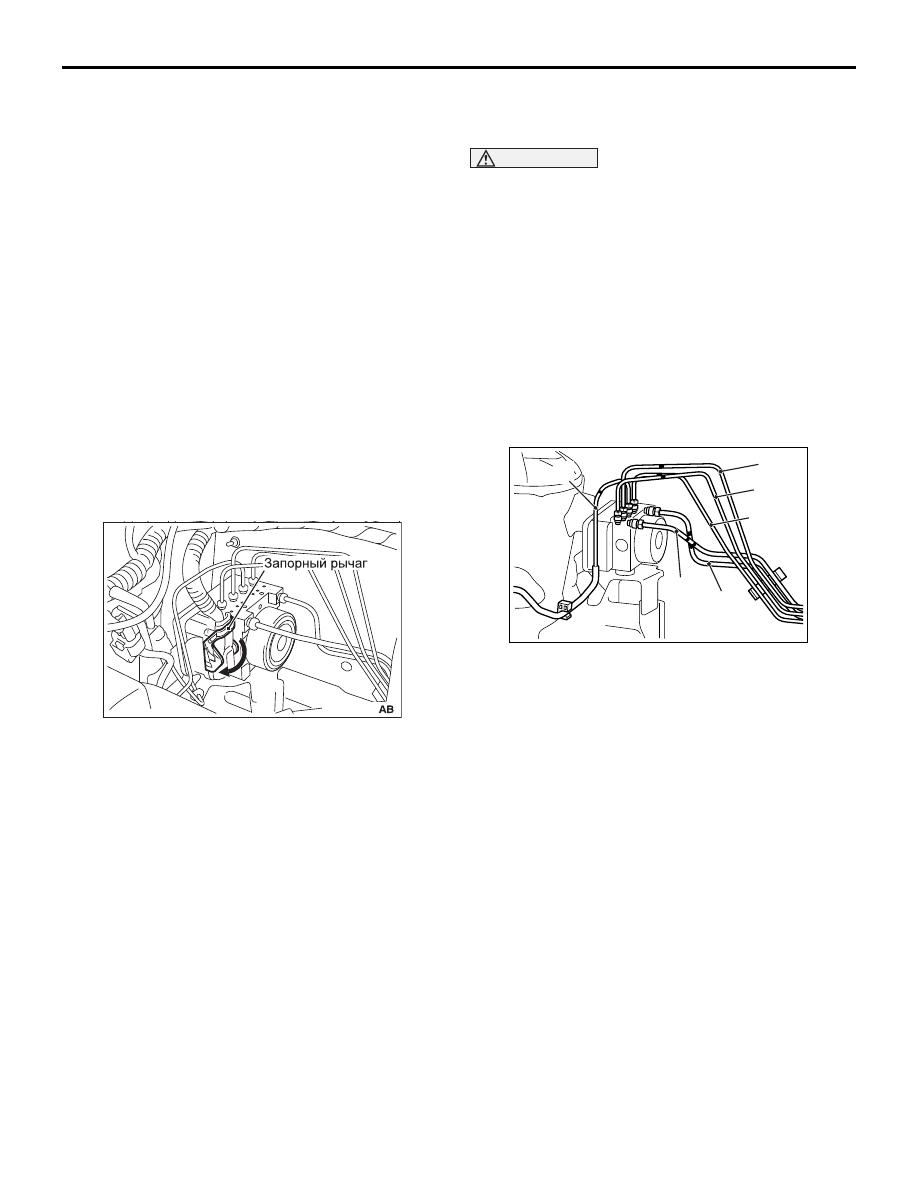

<<A>> ОТСОЕДИНЕНИЕ РАЗЪЕМА
ЖГУТА ПРОВОДОВ БЛОКА
УПРАВЛЕНИЯ СИСТЕМОЙ ABS

Воспользуйтесь запорным рычагом для разъ
единения разъема жгута проводов блока управ
ления системой ABS, как показано на рисунке.

<<B>> СНЯТИЕ ГИДРАВЛИЧЕСКОГО
БЛОКА (БЛОКА УПРАВЛЕНИЯ
СИСТЕМОЙ ABS)

ВНИМАНИЕ

• Будьте осторожны при снятии гидравличес

кого блока, поскольку он тяжелый.

• Запрещается отворачивать гайки и болты,

потому что гидравлический блок не может
быть разобран.

• Не роняйте и не подвергайте ударам гидрав

лический блок.

• Не переворачивайте гидравлический блок

вверх ногами и не кладите его горизон
тально, поскольку будет трудно удалить
находящийся в нем воздух.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< СОЕДИНЕНИЕ ТОРМОЗНЫХ
ТРУБОК

Подсоедините тормозные трубки к гидравлическому
блоку, как показано на рисунке.

1. От главного тормозного цилиндра (первичный

контур) <Цвет маркировки: Синий и белый>

2. От главного тормозного цилиндра (вторичный

контур) <Цвет маркировки: Желтый и белый>

3. К переднему правому тормозному механизму

<Цвет маркировки: Оранжевый>

4. К переднему левому тормозному механизму

<Цвет маркировки: Красный>

5. К заднему правому тормозному механизму



<Цвет маркировки: Белый>

6. К заднему левому тормозному механизму



<Цвет маркировки: Розовый>

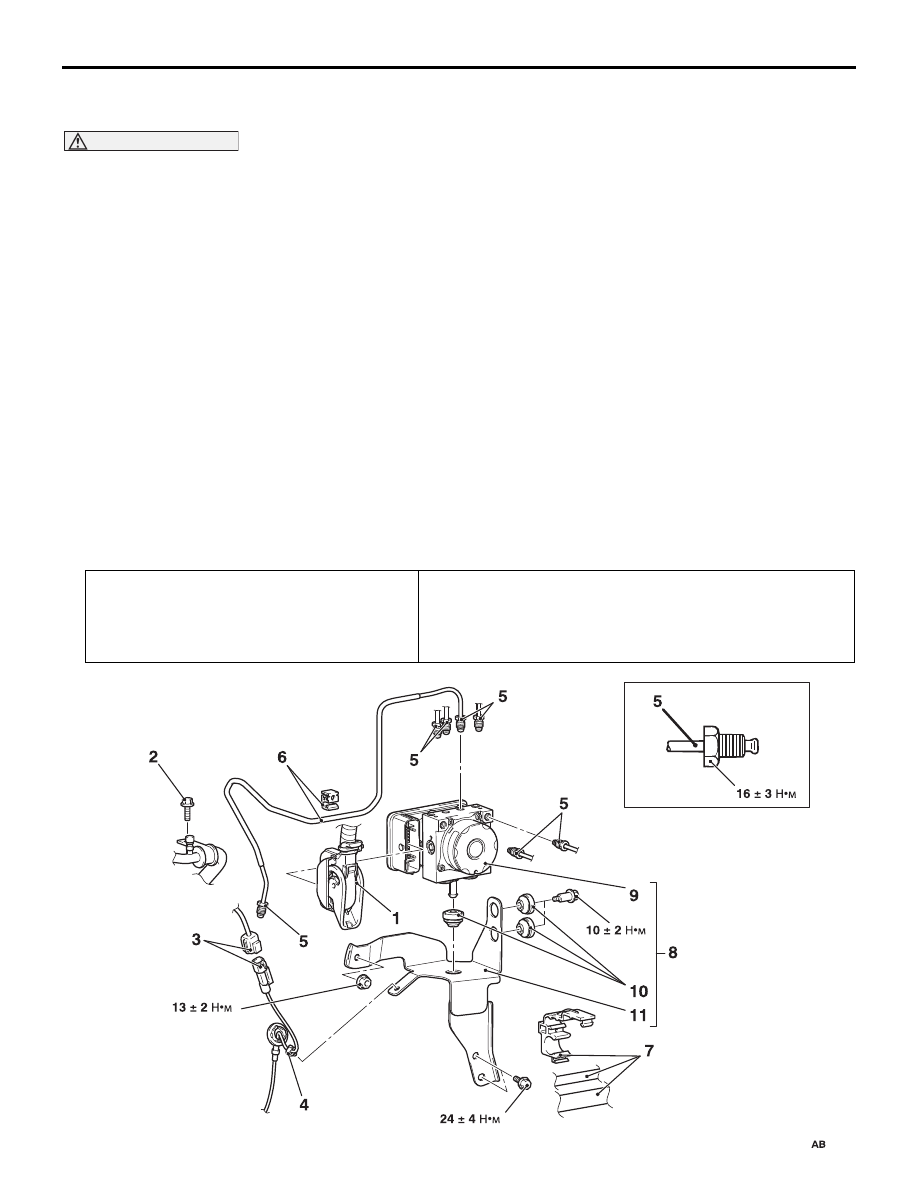

Последовательность демонтажа



<<A>>

1. Разъем жгута проводов блока управления

системой ABS

2. Болт крепления всасывающей трубки
3. Соединение разъема жгута проводов

датчика скорости вращения колеса

4. Соединение зажима жгута проводов

датчика скорости вращения колеса

>>A<< 5. Соединение тормозной трубки

6. Соединение тормозной трубки и зажима
7. Соединение всасывающей трубки, трубки

для жидкости и зажима

8. Гидравлический блок (блок управления

системой ABS) и кронштейн
гидравлического блока

<<

B

>

>

9. Гидравлический блок (блок управления

системой ABS)

10. Изолятор кронштейна гидравлического

блока

11. Кронштейн гидравлического блока

ACB04918

ACB04918

ACB04919

AB

2

1

4

5

6

3

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B63

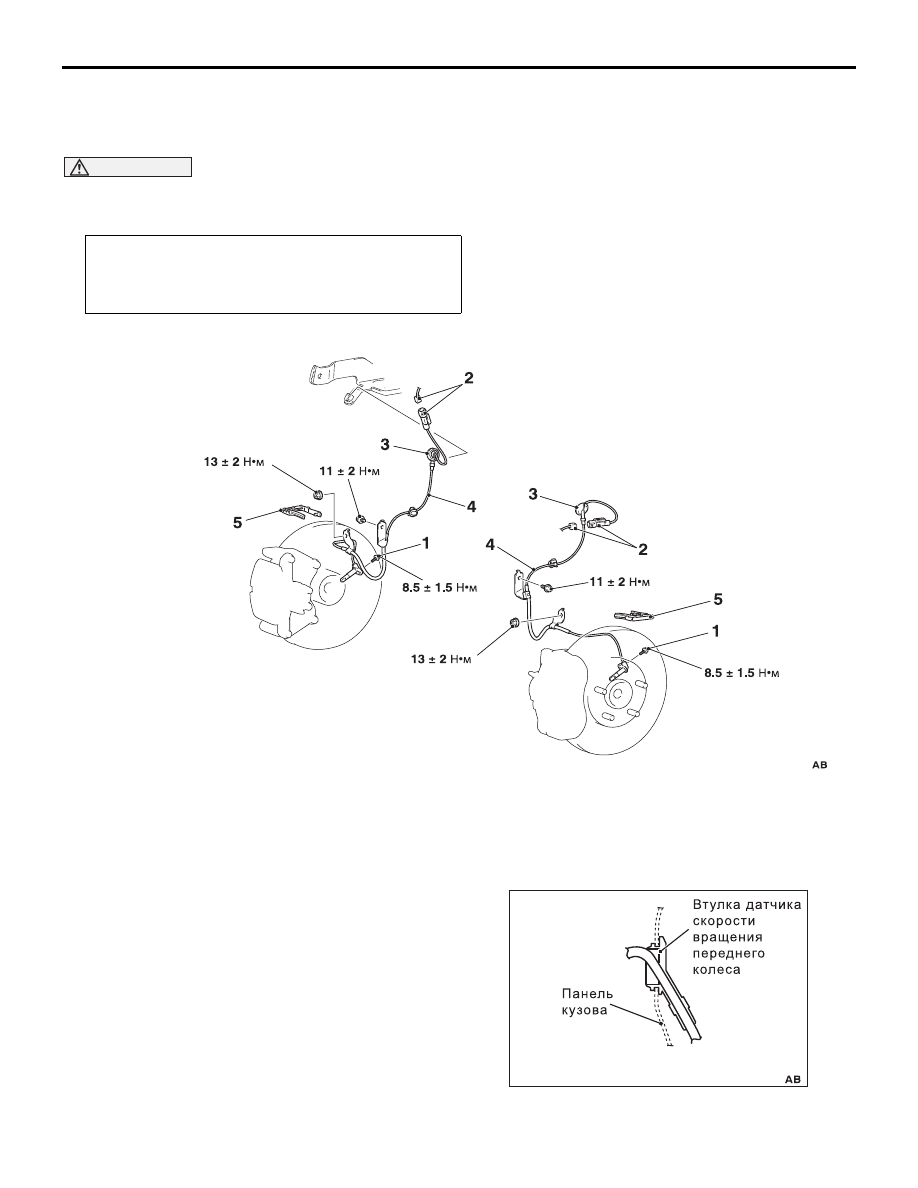

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

СНЯТИЕ И УСТАНОВКА <ПЕРЕДНИЕ КОЛЕСА>

M1352008301659

ВНИМАНИЕ

Кодировщик определителя скорости движения автомобиля притягивает к себе металлические
частицы, поскольку он намагничен. Убедитесь, что на кодировщике отсутствуют металлические
частицы. Убедитесь в полном отсутствии повреждений, прежде чем вновь собрать его.

ПРИМЕЧАНИЕ: Кодировщик определителя скорости
движения автомобиля объединен с подшипником
переднего колеса, который не разбирается.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>

A

<<

 УСТАНОВКА ВТУЛКИ ДАТЧИКА

СКОРОСТИ ВРАЩЕНИЯ ПЕРЕДНЕГО
КОЛЕСА

Плотно установите втулку датчика скорости враще
ния переднего колеса в панель кузова, как показано
на рисунке.

Дополнительные операции до и после установки
Снятие и установка корпуса воздухоочистителя



<См. ГЛАВУ 15

− Воздухоочиститель > <Датчик

скорости вращения переднего левого колеса>.

ACB05594

Последовательность демонтажа



1.

Болт (присоединение датчика
скорости вращения переднего колеса
к поворотному кулаку)

2.

Разъем датчика скорости вращения
переднего колеса

>>

A

<<

3.

Втулка датчика скорости вращения
переднего колеса

4.

Датчик скорости вращения переднего
колеса

>>

B

<<

5.

Зажим жгута проводов

AC900799
