ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ЗАДНЕГО КОЛЕСА В СБОРЕ
РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА
35A
-24
ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

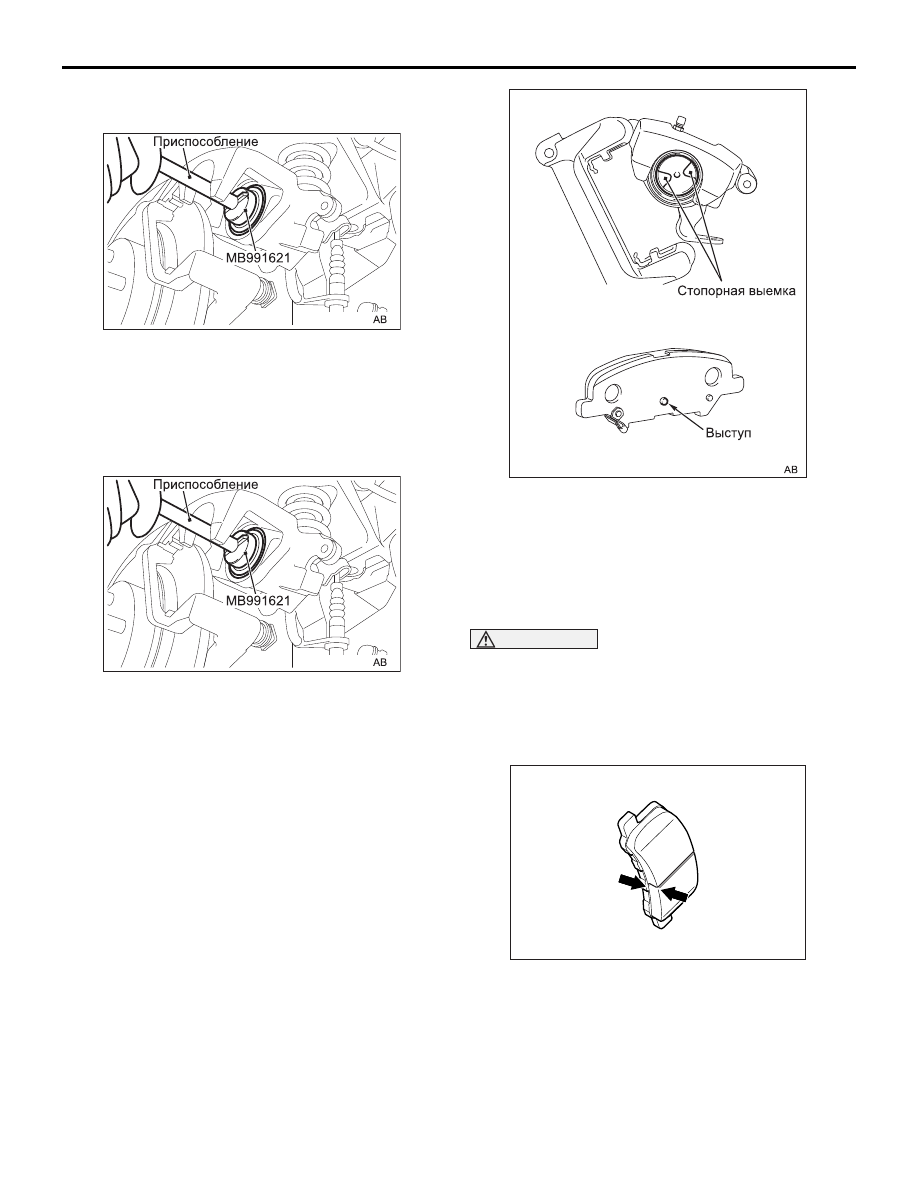

<<A>> СНЯТИЕ ПОРШНЯ
С помощью специального инструмента, направляю
щей поршня заднего тормозного механизма
(MB991621), вращайте поршень, как показано на
рисунке, и извлеките его из корпуса суппорта.
ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ПОРШНЯ
1. С помощью специального инструмента, направ
ляющей поршня заднего тормозного механизма
(MB991621), вращайте поршень, как показано на
рисунке, и установите его в корпус суппорта.
2. Установите его так, чтобы выступ на задней
поверхности тормозной колодки вошел в
углубление ограничителя хода поршня.
ПРОВЕРКА
M1351015001107
ПРОВЕРКА ИЗНОСА ТОРМОЗНОЙ
КОЛОДКИ
ВНИМАНИЕ
• При замене следует менять обе тормозные
колодки в сборе (правую и левую) в комплекте.
• Если имеется значительная разница в
толщине правой и левой тормозных колодок,
следует проверить поверхность скольжения
суппорта тормозного механизма.
Измерьте толщину тормозной колодки в наиболее
изношенном месте. Если толщина тормозной
колодки меньше предельного значения, замените
тормозную колодку.
Номинальное значение: 9,0 мм
Предельное значение: 1,5 мм
ACB05961
ACB05961
ACB06046
ACC00791
