ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-20

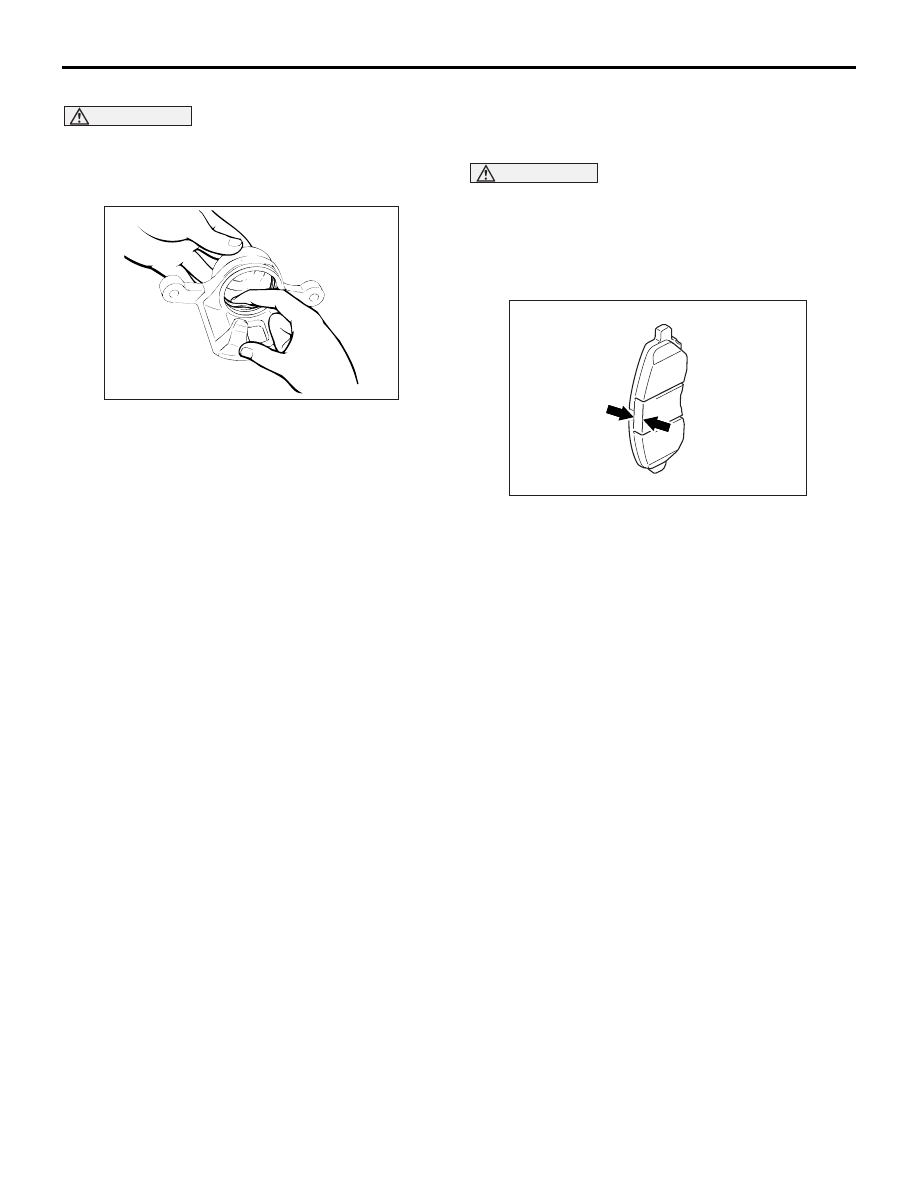

<<B>> СНЯТИЕ УПЛОТНЕНИЯ ПОРШНЯ

ВНИМАНИЕ

При снятии уплотнения поршня использование
плоской отвертки не допускается. Этот инструG
мент может повредить зеркало цилиндра супG
порта.

1. Снятие уплотнения поршня производится

пальцами.

2. Очистите поверхность поршня и зеркало

цилиндра суппорта спиртом или
рекомендованной тормозной жидкостью.

Тормозная жидкость: DOT3 или DOT4

ПРОВЕРКА

M1351015001099

ПРОВЕРКА ИЗНОСА ТОРМОЗНОЙ
КОЛОДКИ

ВНИМАНИЕ

• При замене следует менять обе тормозные

колодки в сборе (правую и левую) в комплекте.

• Если имеется значительная разница в

толщине правой и левой тормозных колодок,
следует проверить поверхность скольжения
суппорта тормозного механизма.

Измерьте толщину тормозной колодки в наиболее
изношенном месте. Если толщина тормозной
колодки меньше предельного значения, замените
тормозную колодку.

Номинальное значение: 10,0 мм
Предельное значение: 2,0 мм

ACX00689

ACC00790

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ЗАДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-21

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ

ЗАДНЕГО КОЛЕСА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1351007001544

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>А<< УСТАНОВКА ТОРМОЗНОГО
ШЛАНГА

1. Пропустите тормозной шланг через отверстие в

кронштейне.

2. Установите тормозной шланг на суппорт

тормозного механизма.

3. Установите тормозной шланг на две точки

крепления.

Предварительные операции перед снятием
Слив тормозной жидкости

Дополнительные операции после установки

•

Заполнение гидропривода тормозной жидкостью и
удаление воздуха из него (см.

Ñ.35A-7

).

•

Процедура регулировки положения колодок
стояночного тормоза (см. ГЛАВУ 36

− Технические

операции на автомобиле, Процедура регулировки
положения колодок стояночного тормоза ).

ACC00169

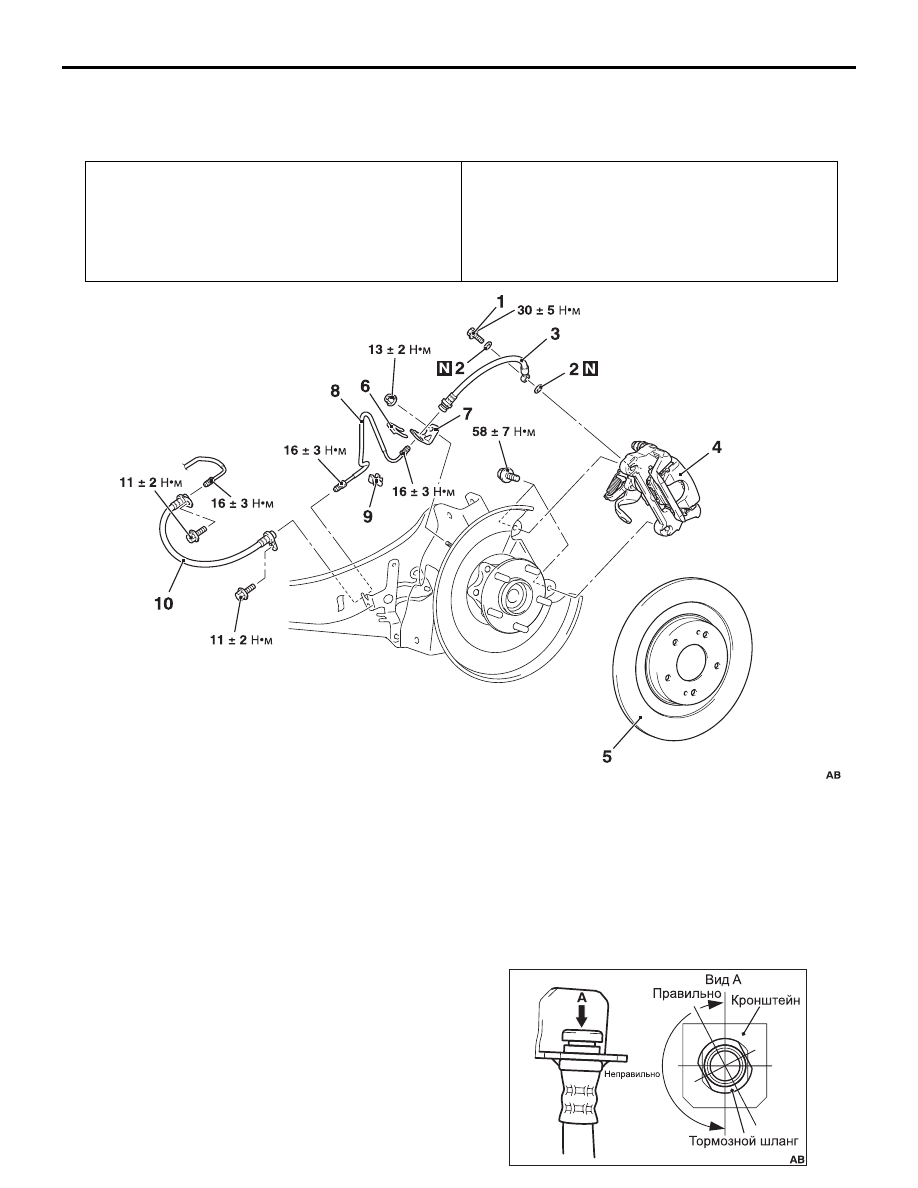

Последовательность демонтажа

•

Соединение заднего троса стояночного
тормоза (со стороны суппорта заднего
тормозного механизма) (см. ГЛАВУ 36

−

Трос стояночного тормоза ).

1.

Болт крепления тормозного шланга

2.

Прокладка

>>A<<

3.

Тормозной шланг (со стороны суппорта
заднего тормозного механизма)

4.

Суппорт тормозного механизма заднего
колеса в сборе

•

Провера и коррекция биения тормозного
диска (только при установке)



(см.

С.35AG9

).

5.

Диск тормозного механизма заднего
колеса

6.

Хомут шланга

7.

Кронштейн

8.

Тормозная трубка (со стороны продольного
рычага подвески)

9.

Фиксатор

10. Тормозная трубка (со стороны пола кузова)

AC507195

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ЗАДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-22

4. Закрутите тормозной шланг в сторону меньшего

скручивания между тормозным шлангом и
кронштейном, как показано на рисунке, и
зафиксируйте его хомутом на кронштейне со
стороны кузова.

РАЗБОРКА И СБОРКА

M1351007201678

ACB06044

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ЗАДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-23

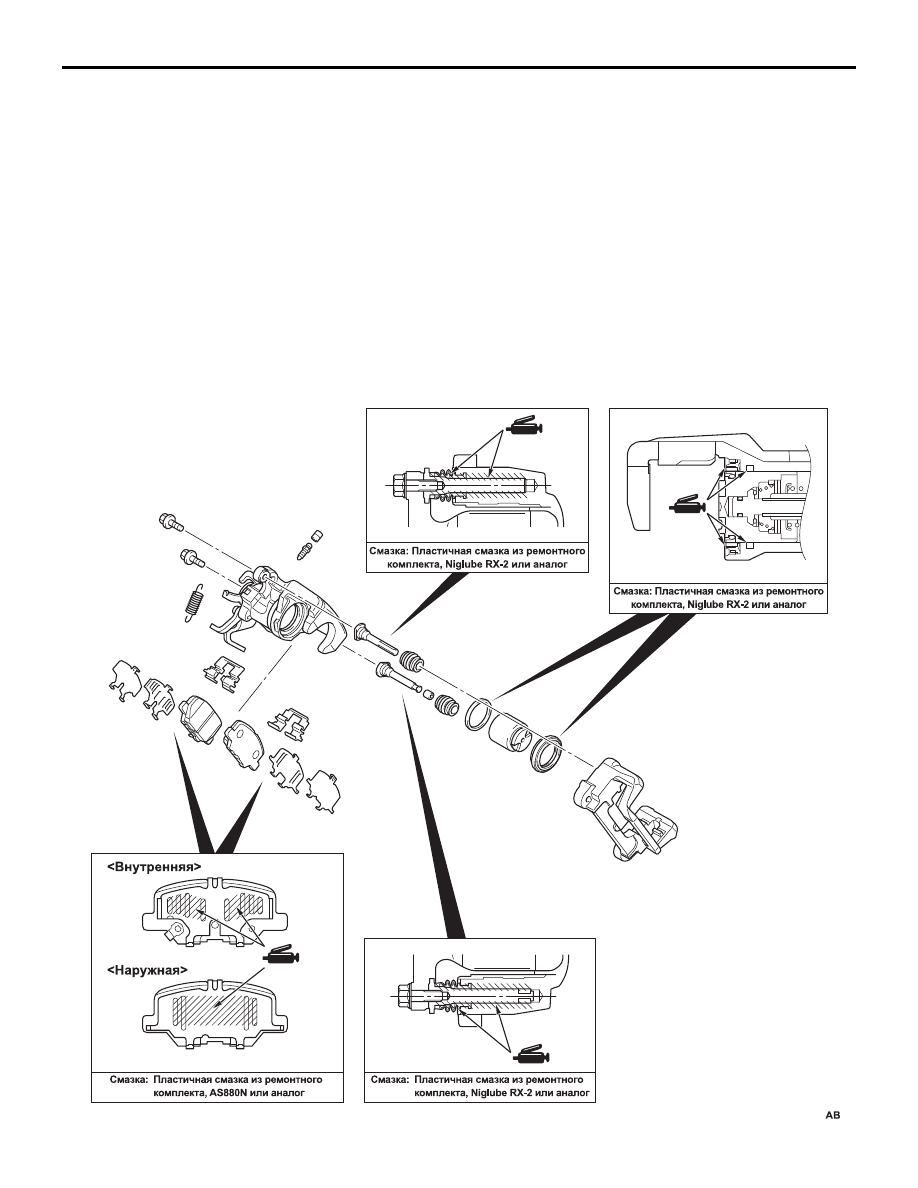

ТОЧКИ СМАЗКИ

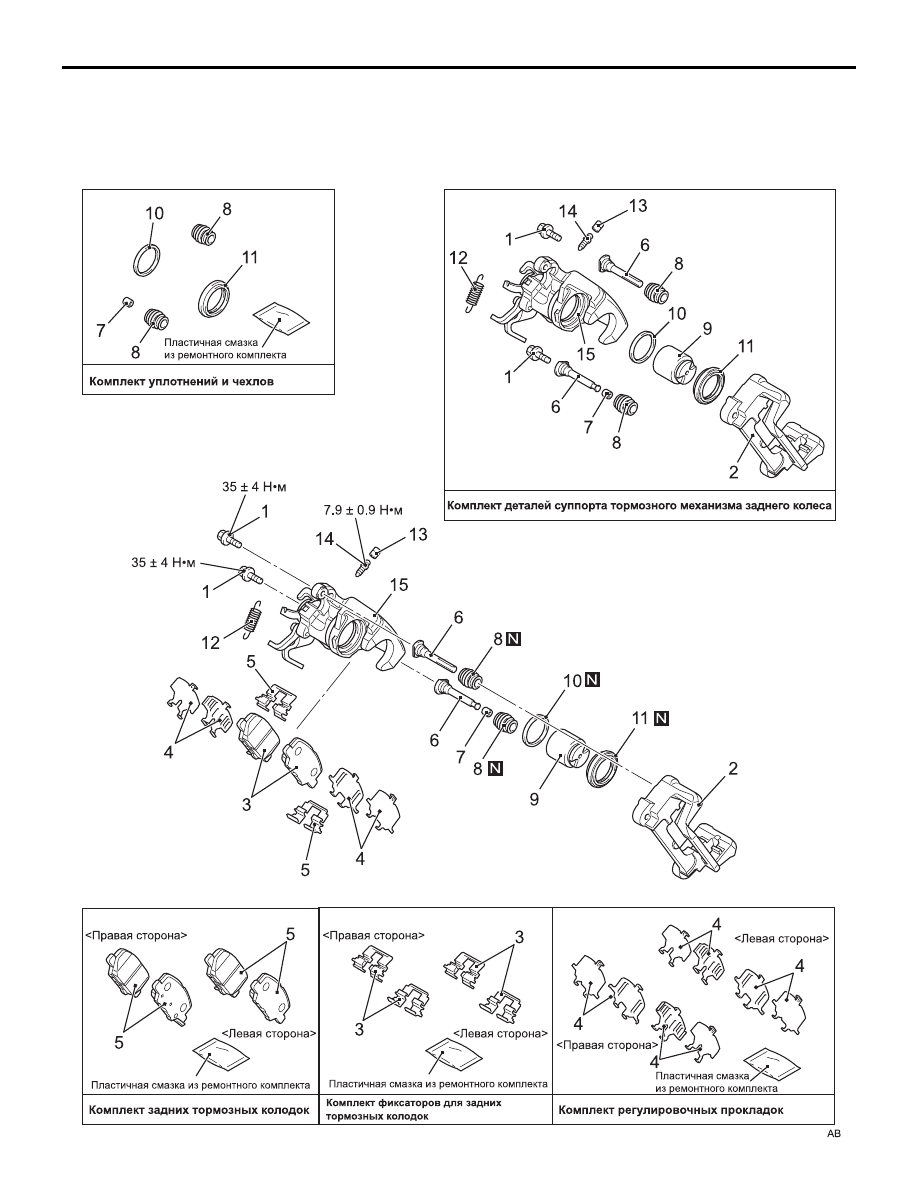

Последовательность разборки

1.

Болты

2.

Опора суппорта

3.

Тормозная колодка в сборе

4.

Регулировочная прокладка

5.

Фиксатор

6.

Направляющий палец

7.

Втулка

8.

Чехол

<<A>>

>>A<<

9.

Поршень

10. Уплотнение поршня
11. Защитный чехол поршня
12. Пружина
13. Колпачок клапана прокачки
14. Клапан прокачки
15. Корпус суппорта

ACB06045
