ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ШИНЫ И КОЛЕСА

31

-6

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ

НА АВТОМОБИЛЕ

ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ

ПРИМЕЧАНИЕ: M1311000900572

ПРИМЕЧАНИЕ: Значение номинального давления в
шинах обозначено на этикетке на средней боковой
стойке со стороны водителя.

ПРОВЕРКА ИЗНОСА ШИН

M1311001000635

Глубина рисунка протектора шины, мм

Предельный минимум: 1,6 мм

Если глубина рисунка протектора шины меньше
допустимого предела, замените шину.

ПРИМЕЧАНИЕ: Когда глубина рисунка протектора
шины становится менее 1,6 мм, на шине появляется
индикатор износа.

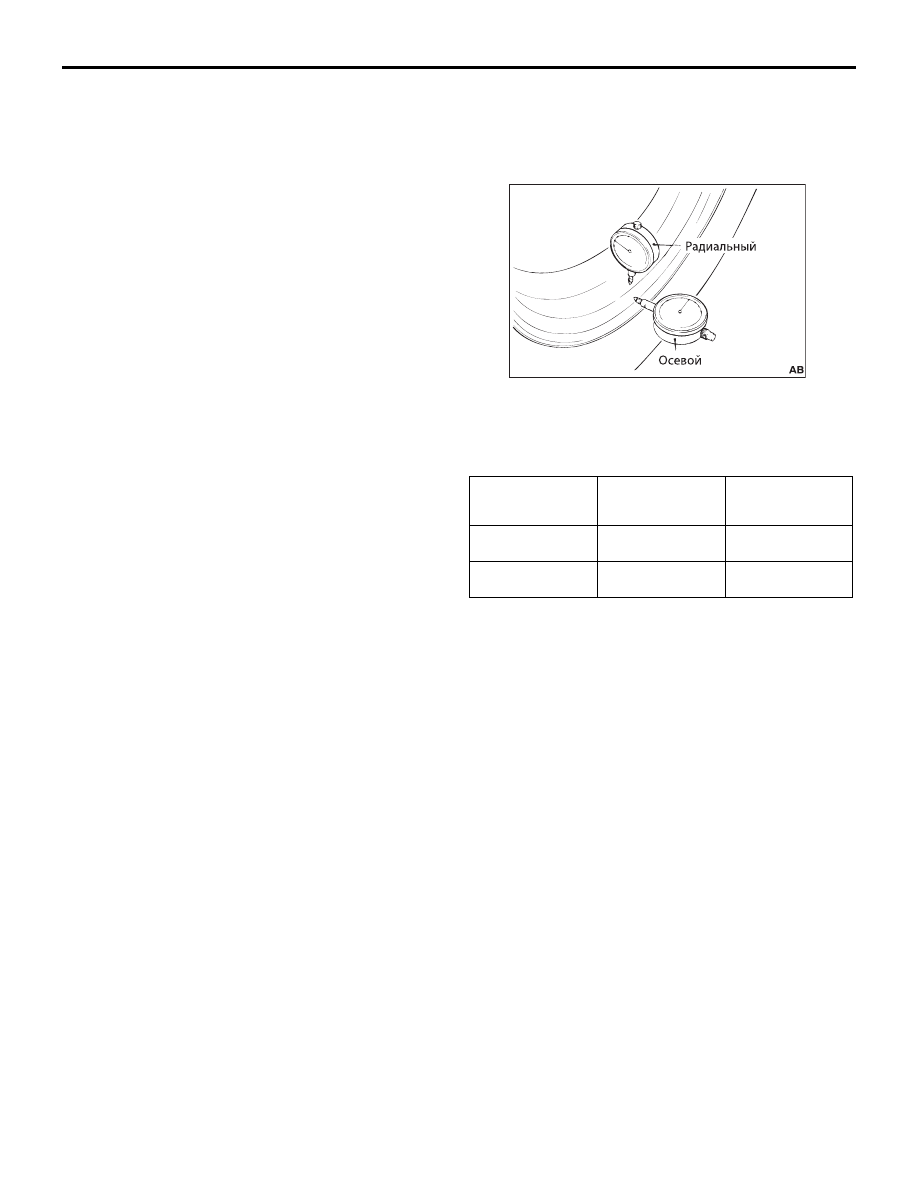

ПРОВЕРКА БИЕНИЯ ШИН

M1311001100654

Поднимите автомобиль так, чтобы его колеса не
касались пола. Медленно вращая рукой колесо,
измерьте с помощью индикатора часового типа
биение колеса.

Предельное значение:

Если величина биения колеса превосходит
предельное значение, замените колесо.

ШИНЫ И КОЛЕСА

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

M1311001300528

Затяните гайки крепления колеса номинальным
моментом.

Величина момента затяжки: 98 ± 10 Н

м

Пункт

Стальной диск
колеса

Диск колеса из
алюминиевого
сплава

Радиальное
биение, мм

1,2

1.0

Поперечное
биение, мм

1,2

1.0

ACX00651

КРЕПЛЕНИЕ ЗАПАСНОГО КОЛЕСА

ШИНЫ И КОЛЕСА

31

-7

КРЕПЛЕНИЕ ЗАПАСНОГО КОЛЕСА

СНЯТИЕ И УСТАНОВКА

M1311006700305

AC506550



Последовательность снятия

1.

Держатель крепления запасного
колеса

2.

Проставка крепления запасного
колеса

3.

Болт крепления запасного колеса

4.

Шайба крепления запасного колеса

5.

Штифт крепления запасного колеса

6.

Крепление запасного колеса

7.

Кронштейн крепления запасного
колеса (левый)

8.

Кронштейн крепления запасного
колеса (правый)

 Последовательность

снятия

32

-1

GROUP 32

КРЕПЛЕНИЕ СИЛОВОЙ

УСТАНОВКИ

В МОТОРНОМ ОТСЕКЕ

CONTENTS

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

32

-2

КРЕПЛЕНИЕ ДВИГАТЕЛЯ



В МОТОРНОМ ОТСЕКЕ . . . . . . . .

32

-2

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

32

-2

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ



В МОТОРНОМ ОТСЕКЕ . . . . . . . .

32

-3

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-3

ШТАНГА ЗАДНЕЙ ОПОРЫ



ДВИГАТЕЛЯ . . . . . . . . . . . . . . . . .

32

-4

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-4

ПОПЕРЕЧНАЯ БАЛКА  . . . . . . . . .

32

-5

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-5

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1321000601304

КРЕПЛЕНИЕ ДВИГАТЕЛЯ В МОТОРНОМ ОТСЕКЕ

СНЯТИЕ И УСТАНОВКА

M1321001103427

Инструмент

Обозначение

Наименование

Применение

MB991897 или
MB992011

Приспособление
для снятия
шарового шарнира

Отсоединение поворотного рычага от
шарового шарнира наконечника рулевой
тяги
ПРИМЕЧАНИЕ:  Также можно
использовать обычные съемники тяг
рулевого управления MB991406,
MB990635 или MB991113.

MB991897

Дополнительные операции перед снятием

Снятие нижней и боковой (правой) защитной крышки
моторного отделения (Обратитесь к ГЛАВЕ 51 -
Нижняя защитная крышка ).

Дополнительные операции после установки

Установка нижней и боковой (правой) защитной
крышки моторного отделения (Обратитесь к ГЛАВЕ
51 - Нижняя защитная крышка ).

ACB05552

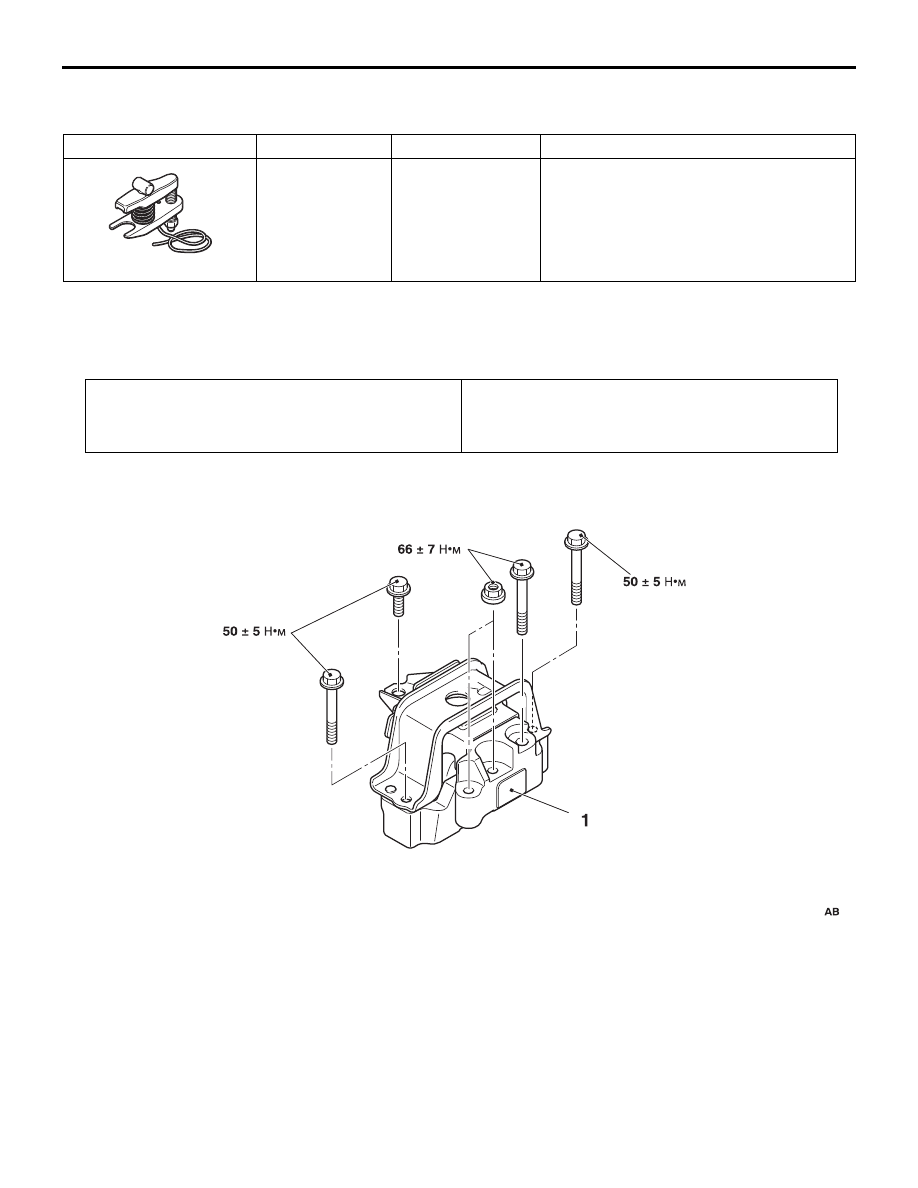

Последовательность снятия



>>A<<

1.

Кронштейн крепления двигателя
