Mitsubishi Outlander 3. Руководство - часть 175





ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B17

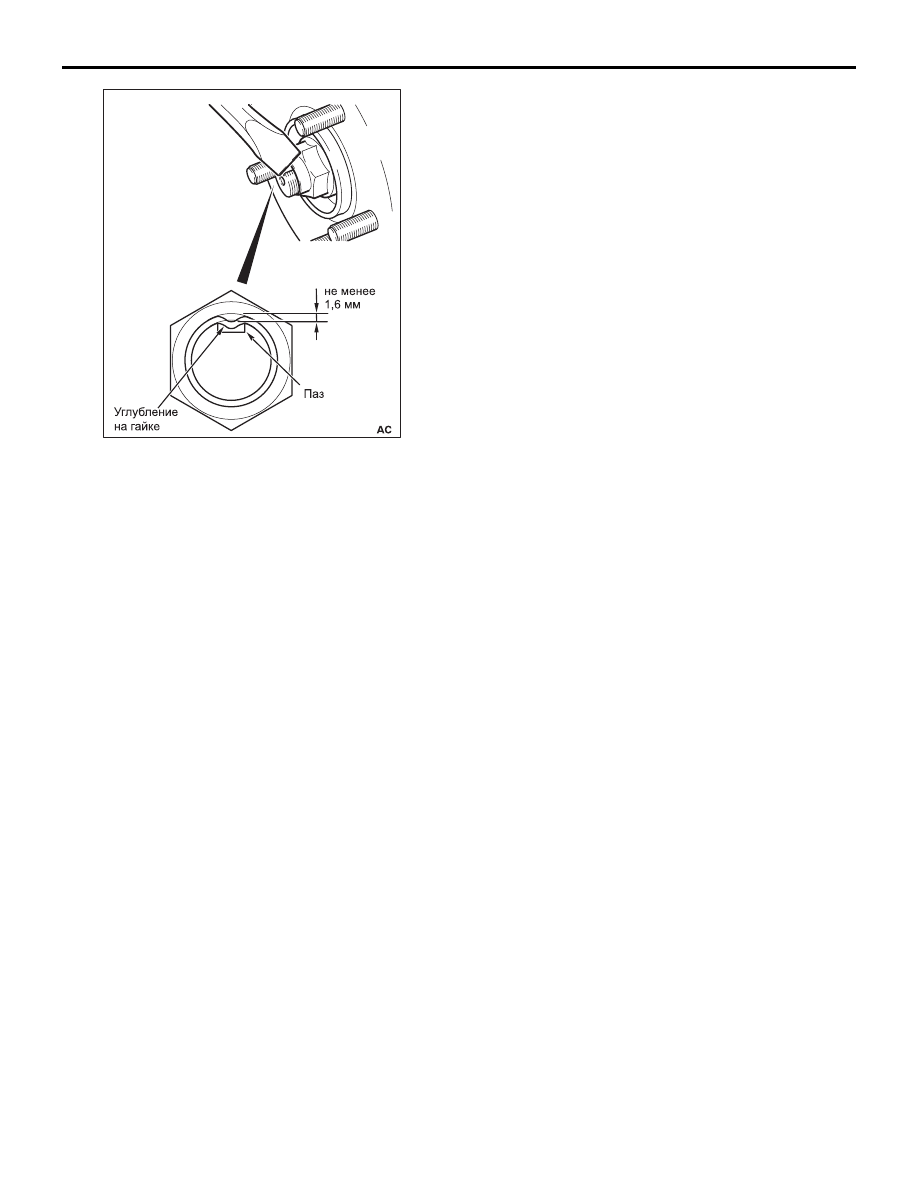

5. При помощи молотка и чекана законтрите гайку,

загнув юбку в канавку вала, обеспечив размер,
указанный на рисунке.

6. Убедитесь, что на загнутой части юбки гайки не

возникло трещин.

ACA01211

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B18

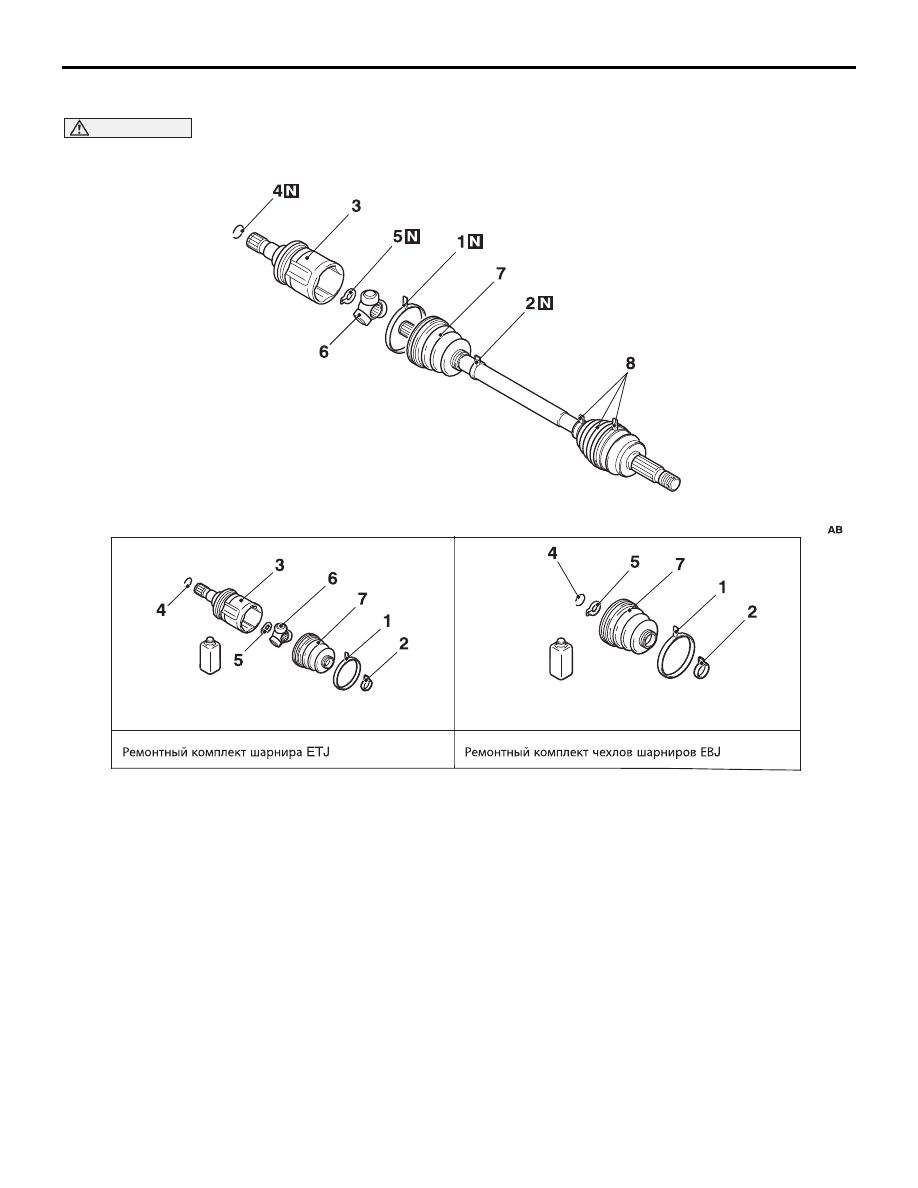

РАЗБОРКА И СБОРКА

M1271003500431

ВНИМАНИЕ

Шарнир EUJ разборке не подлежит.

AC704468

Последовательность разборки

>>

B

<<

1.

Хомут (большой) защитного чехла
внутреннего шарнира ETJ

>>

B

<<

2.

Хомут (маленький) защитного чехла
внутреннего шарнира ETJ

<<

A

>>>

A

<<

3.

Корпус внутреннего шарнира ETJ

4.

Стопорное пружинное кольцо

5.

Пружинящее стопорное кольцо

<<

A

>> >>

A

<<

6.

Крестовина в сборе

<<

B

>>

7.

Защитный чехол внутреннего
шарнира ETJ

8.

Наружный шарнир EUJ в сборе

Последовательность разборки

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B19

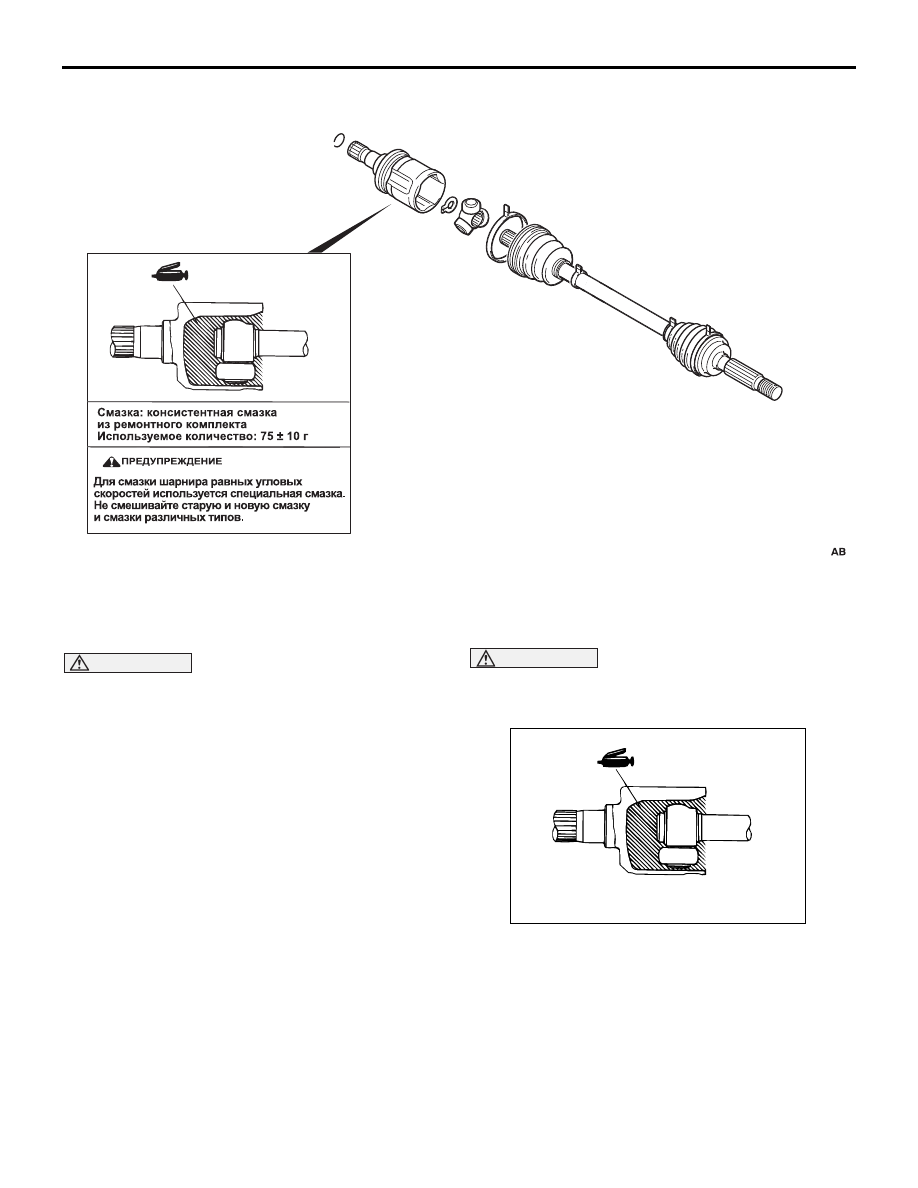

ТОЧКИ СМАЗКИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ КОРПУСА/КРЕСТОВИНЫ
ВНУТРЕННЕГО ШАРНИРА ETJ

ВНИМАНИЕ

Не разбирайте узел крестовины.
1. Удалите смазку из корпуса и с крестовины

шарнира ETJ.

2. Если смазка содержит посторонние включения

(воду, пыль и т.п.), необходимо промыть
крестовину в сборе.

<<B>> СНЯТИЕ ВНУТРЕННЕГО ШАРНИРА
ETJ

1. Сотрите смазку со шлицевой поверхности вала.
2. Если предполагается повторное использование

защитного чехла шарнира ЕTJ, оберните лентой
шлицы вала, чтобы предотвратить повреждение
чехла при снятии.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>А<< УСТАНОВКА
КОРПУСА/КРЕСТОВИНЫ ШАРНИРА ЕTJ

ВНИМАНИЕ

Для шарнира используется специальная смазка.
Смешивание новых типов смазки со старыми
или различных типов смазки не допускается.

Заполните корпус шарнира ETJ рекомендованной
смазкой, вставьте вал привода и дозаполните
смазкой.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта
Используемое количество: 75 ± 10 г

ПРИМЕЧАНИЕ: При использовании смазки из
ремонтного комплекта половиной смазки
необходимо заполнить шарнир, а второй половиной
заполнить защитный чехол.

AC611600

AC102656 AB

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B20

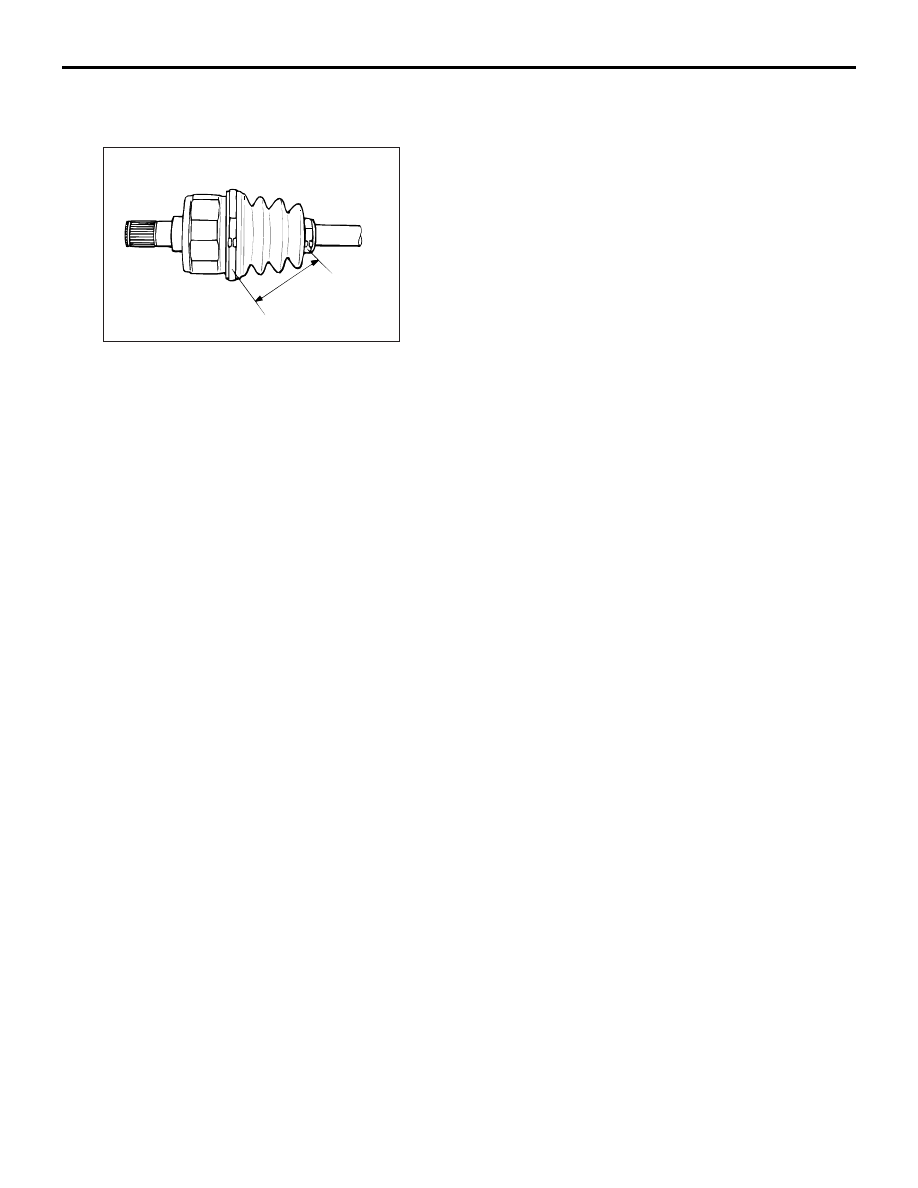

>>В<< ЗАТЯЖКА МАЛОГО И БОЛЬШОГО
ХОМУТОВ ЗАЩИТНОГО ЧЕХЛА
ВНУТРЕННЕГО ШАРНИРА ETJ

Отрегулируйте расстояние между хомутами,
обеспечив его номинальное значение и,
соответственно необходимый объем воздуха внутри
чехла шарнира ETJ, затем затяните оба хомута
(большой и малый).

Номинальное значение (A): 75 ± 3 мм

AC102657AB

A
