СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ЗАДНИЙ МОСТ <4WD>

27B5

MB990925
A: MB990926 к
MB990937
B:MB990938
C:MB990939

Набор для установки
уплотнительных манжет и
подшипников
A: Переходник
B: Оправка
C: Штанга съемника

• Установка уплотнительной

манжеты картера главной
передачи

• Проверка контакта зубьев

шестерен главной
передачи

• Снятие/запрессовка

подшипника ведущей
шестерни

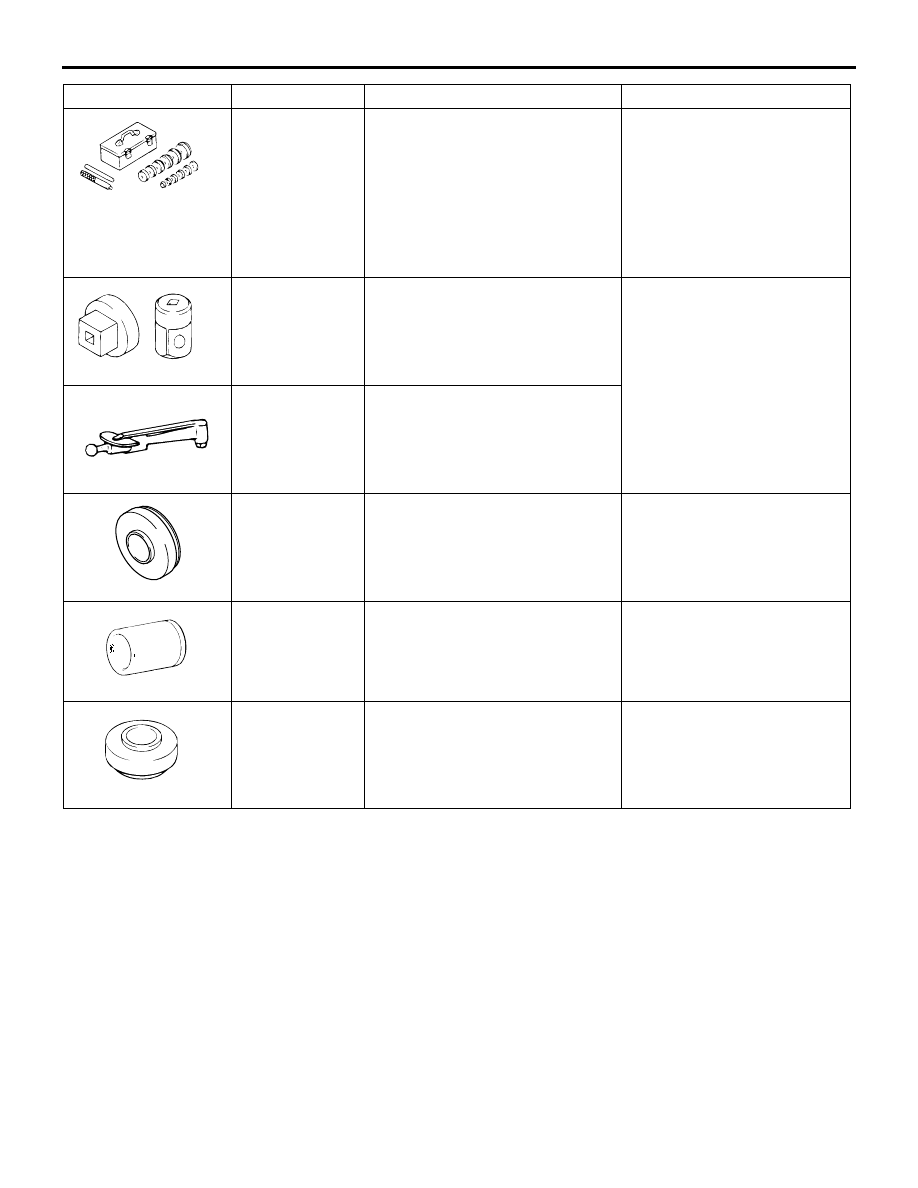

MB990326

Торцевая головка для
регулировки предварительного
натяга

Измерение момента сил
трения на ступице

MB990685

Динамометрический ключ

MD998816

Приспособление для установки
подшипников

Запрессовка внутренней
обоймы заднего подшипника
ведущей шестерни главной
передачи

MB991180

Приспособление для
снятия/установки втулок

Запрессовка уплотнительной
манжеты ведущей шестерни

MB990829

Приспособление для установки
подшипников ведущей и ведомой
шестерни главной передачи

Запрессовка внутренней
обоймы подшипника ведомой
шестерни главной передачи

Инструмент

Обозначение

Наименование

Применение

MB990925

A

B

C

MB990326

MB991180

MB990829

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ЗАДНИЙ МОСТ <4WD>

27B6

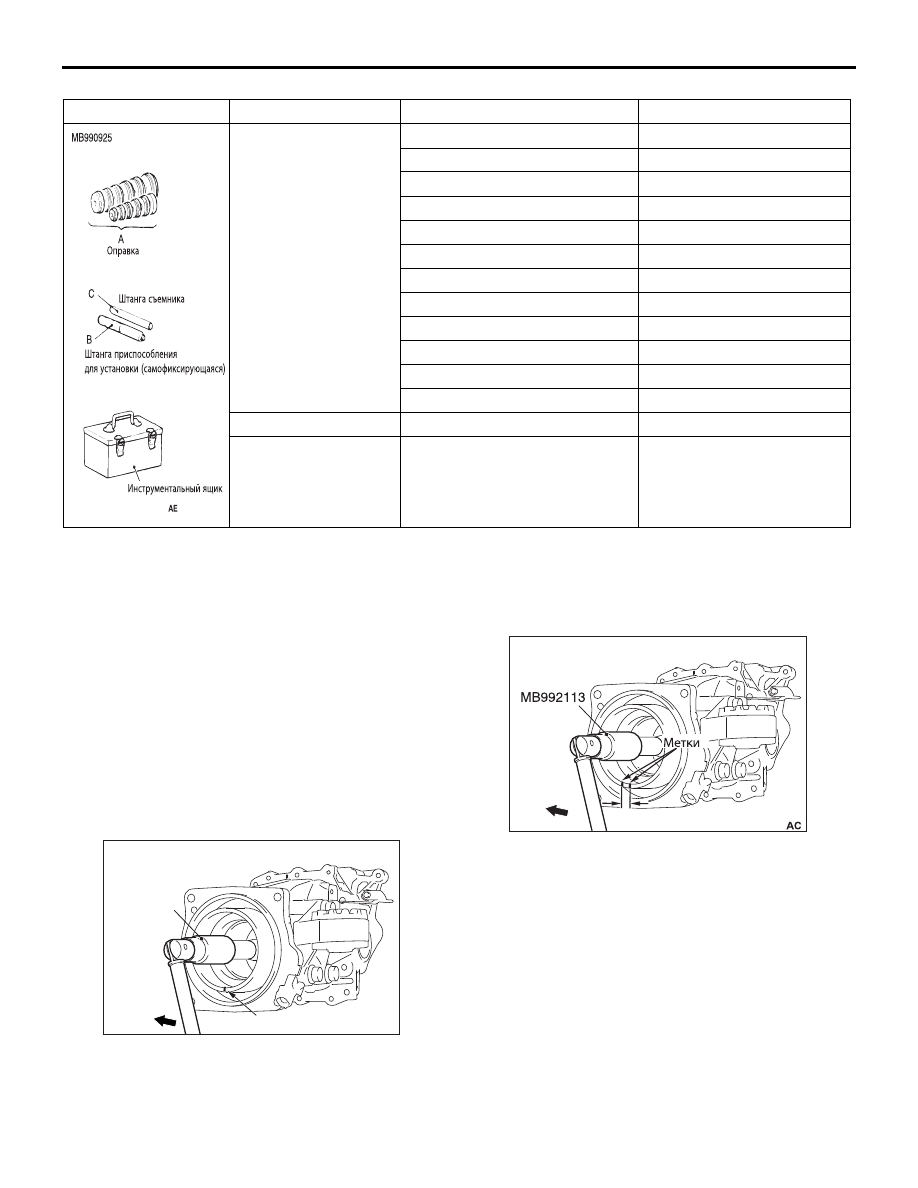

MB990925  Набор для установки уплотнительных манжет и подшипников

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ,

ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА ЛЮФТА ВЕДУЩЕЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ
ЗАДНЕГО МОСТА

M1271001200650

1. Переместите рычаг переключения передач или

рычаг селектора в нейтральное положение,
затяните стояночный тормоз, затем поднимите
автомобиль на домкрате.

2. Снимите карданный вал (Обратитесь к ГЛАВЕ 25

Карданный вал ).

3. Снимите муфту с электронным управлением

(Обратитесь к ).

4. Установите приспособление для фиксации

ведущей шестерни (MB992113) на ведущую
шестерню. Слегка нажмите на специальный
инструмент влево, чтобы выбрать зазор в
соединении ведущей шестерни со специальным
инструментом, затем нанесите метку на фланец.

5. Поверните специальный инструмент по часовой

стрелке до упора, затем нанесите метку на
фланец. Измерьте расстояние между метками.

Предельное значение: 5 мм

6. Если полученный размер, отражающий боковой

зазор зубьев ведущей шестерни главной
передачи, превышает предельно допустимое
значение, то снимите главную передачу и
проверьте следующее.

• Боковой зазор зубьев ведомой шестерни главной

передачи (смотрите

С.27B23

).

• Боковой зазор зубьев сателлитов

дифференциала (смотрите

С.27B23

.)

Инструмент

Тип

Обозначение

Наружный диаметр, мм

A

MB990926

39

MB990927

45

MB990928

49,5

MB990929

51

MB990930

54

MB990931

57

MB990932

61

MB990933

63,5

MB990934

67,5

MB990935

71,5

MB990936

75,5

MB990937

79

B

MB990938



C

MB990939



ACX02372

AC505805 AD

MB992113

Mark

AC505805

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ЗАДНИЙ МОСТ <4WD>

27B7

ПРОВЕРКА УРОВНЯ
ТРАНСМИССИОННОГО МАСЛА

M1271004900410

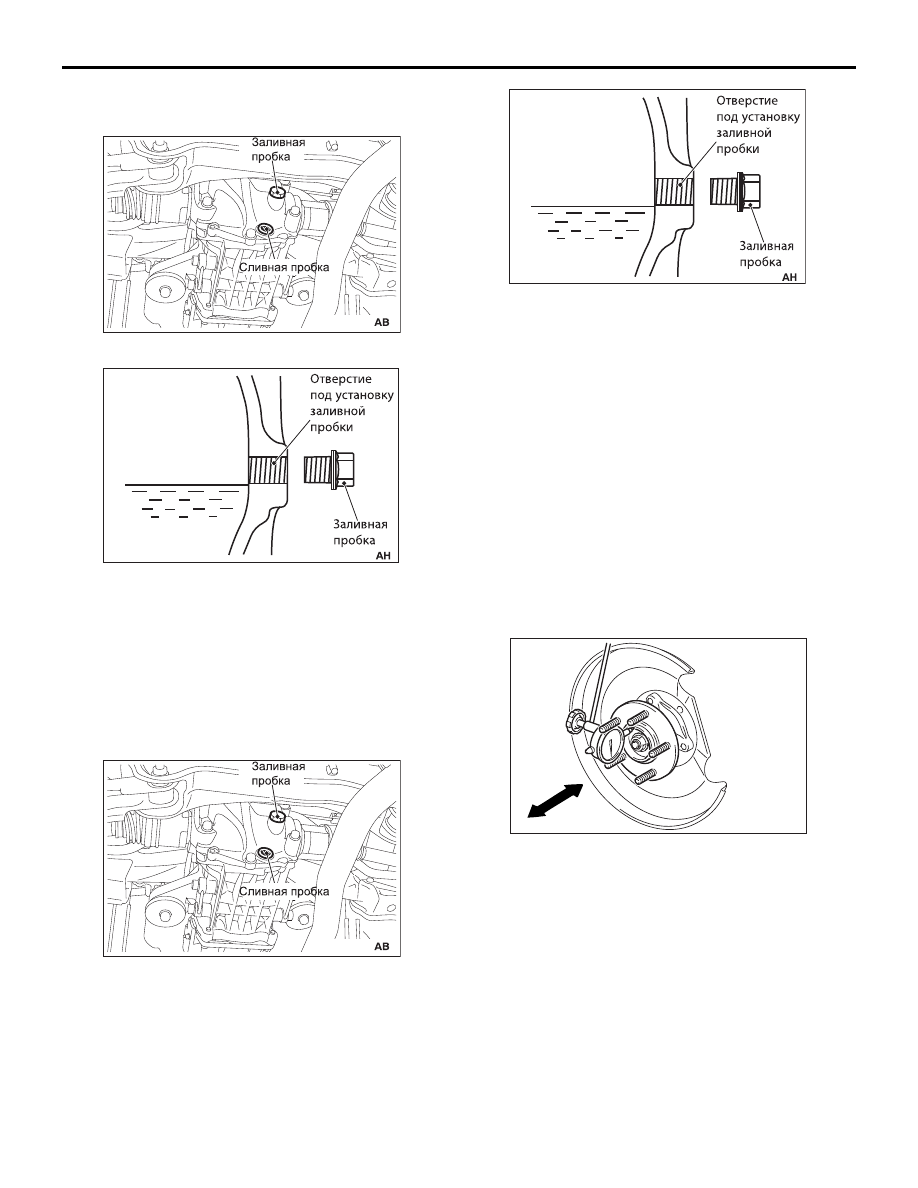

1. Отверните пробку заливного отверстия.

2. Проверьте, соответствует ли уровень

трансмиссионного масла нижней кромке
заливного отверстия.

3. Наблюдается ли заметное загрязнение

трансмиссионного масла.

4. Затяните пробку заливного отверстия с моментом

установленной величины.

Величина момента затяжки: 32 ± 2 Н

м

ЗАМЕНА ТРАНСМИССИОННОГО МАСЛА

M1272004600917

1. Отверните пробку заливного отверстия.
2. Отверните пробку сливного отверстия и слейте

трансмиссионное масло.

3. Затяните пробку сливного отверстия с моментом

установленной величины.

Момент затяжки: 32 ± 2 Н

м

4. Доведите уровень масла до нижней кромки

заливного отверстия.

Рекомендуемое трансмиссионное масло:
Трансмиссионное масло для гипоидных
зубчатых передач, удовлетворяющее
спецификациям API, класс GL5, вязкость по
шкале SAE 80
Используемое количество: приблизительно
0,4 л

5. Затяните пробку заливного отверстия с моментом

установленной величины.

Величина момента затяжки: 32 ± 2 Н

м

ПРОВЕРКА ОСЕВОГО ЛЮФТА
ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО
КОЛЕСА

M1271000901392

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

2. Установите стрелочный индикатор как показано

на рисунке. Переместите ступицу в осевом
направлении и измерьте величину люфта.

Предельное значение: 0,05 мм

3. Если измеренное значение превышает

допустимые пределы, замените ступицу заднего
колеса в сборе.

4. После завершения проверки установите суппорт в

сборе и затяните болты его крепления
установленным моментом.

Величина момента затяжки: 58 ± 7 Н

м

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

M1271001001046

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

ACB05916

AC604825

ACB05916

AC604825

ACB05744AB

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ЗАДНИЙ МОСТ <4WD>

27B8

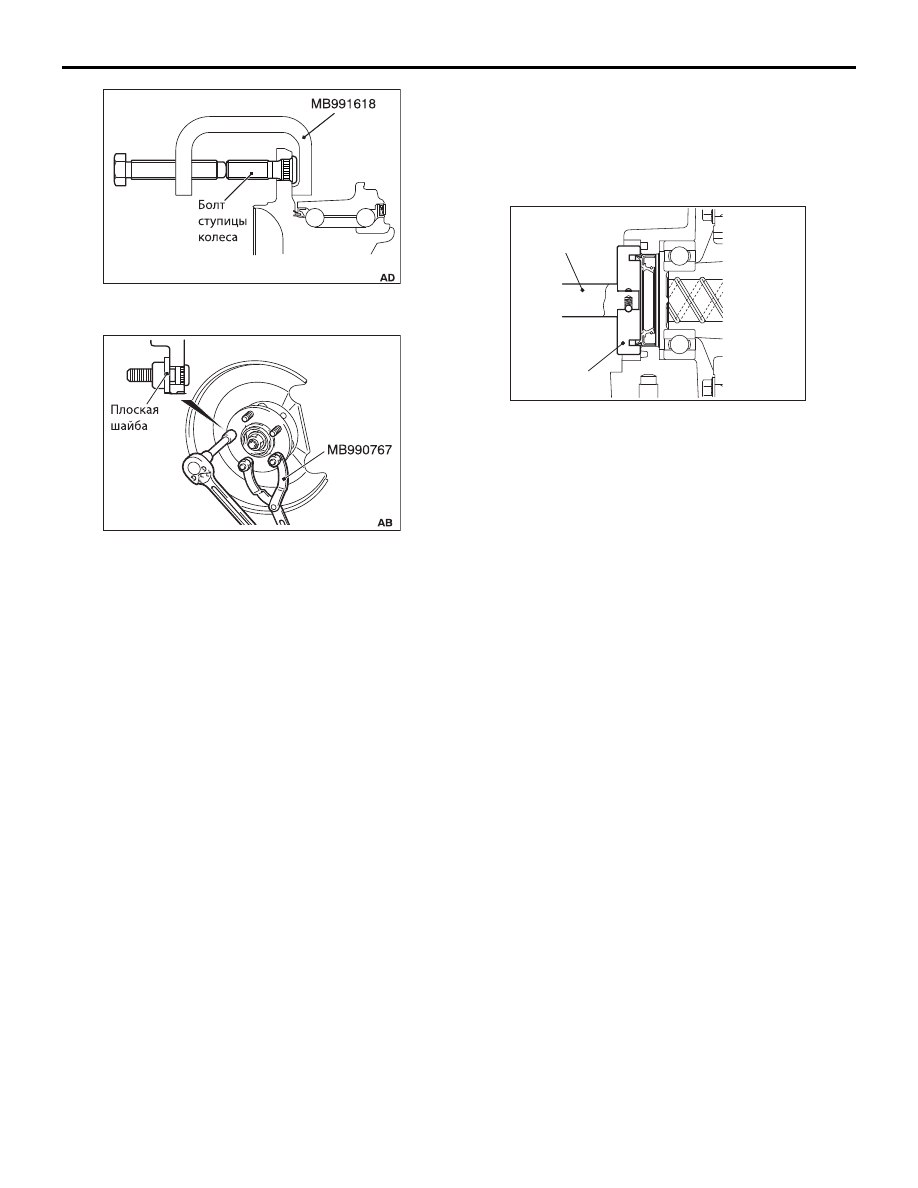

2. С помощью съемника болтов (MB991618)

демонтируйте болты крепления ступицы.

3. После фиксации ступицы при помощи

специального инструмента (MB990767) новый
болт ступицы с плоской шайбой и затяните гайку
болта ступицы.

4. Установите суппорт в сборе и тормозной диск,

затем затяните болты крепления суппорта
установленным моментом.

Величина момента затяжки: 58 ± 7 Н

м

ЗАМЕНА УПЛОТНИТЕЛЬНОЙ МАНЖЕТЫ
КАРТЕРА ГЛАВНОЙ ПЕРЕДАЧИ

M1271005100127

1. Снимите вал привода колеса (Обратитесь к

С.27B14

).

2. Снимите уплотнительную манжету картера

главной передачи.

3. Для установки уплотнительной манжеты

применяется перечисленный ниже специальный
инструмент.

• Рукоятка (MB990938)
• Приспособление для установки уплотнительных

манжет (MB991115)

4. Нанесите на лепесток манжеты и контактные

поверхности манжеты с валом
многофункциональную консистентную смазку.

5. Замените пружинное стопорное кольцо вала

привода на новое и установите вал привода
(Обратитесь к

С.27B14

).

AC302114

ACB05745

AC505816

MB990938

MB991115

AB
