ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ЗАДНИЙ МОСТ (2WD)>

27A

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1271000301408

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1271000601432

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА ОСЕВОГО ЛЮФТА
ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО
КОЛЕСА

M1271000901381

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

2. Установите стрелочный индикатор как показано

на рисунке. Переместите ступицу в осевом
направлении и измерьте величину люфта.

Предельное значение: 0,05 мм

3. Если измеренное значение превышает

допустимые пределы, замените ступицу заднего
колеса в сборе.

4. После завершения проверки установите суппорт в

сборе и затяните болты его крепления
установленным моментом.

Величина момента затяжки: 58 ± 7 Н

⋅м

ПРОВЕРКА МОМЕНТА СИЛ ТРЕНИЯ



НА СТУПИЦЕ ЗАДНЕГО КОЛЕСА

M1271001100835

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

2. Проверните ступицу на несколько оборотов,

чтобы колесный подшипник занял свое
положение.

3. Обвяжите веревкой болты крепления ступицы, как

показано на рисунке. Зацепите за конец веревки
динамометр и, потянув его, поверните ступицу на
угол 90. Проверьте, не превышает ли допустимого
значения сила трения на ступице заднего колеса.

Предельное значение: 24,5 Н

Показатель

Предельное значение

Осевой люфт подшипника ступицы колеса, мм

0.05

Допустимое сопротивление трения на ступице заднего колеса, Н

24.5

Инструмент

Номер

Наименование

Применение

MB990767

Вилка для
стопорения ступицы
и фланцевой вилки

Фиксация ступицы

MB991618

Съемник болтов
крепления ступицы

Демонтаж болтов крепления ступицы

B990767

MB991618

ACB05740AB

ACB05741

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ЗАДНИЙ МОСТ (2WD)>

27A

-3

4. Замените ступицу заднего колеса в сборе, если

затяжка гайки не позволила обеспечить
требуемое значение сопротивления вращения
ступицы.

5. После завершения проверки установите суппорт в

сборе и тормозной диск, затем затяните болты
крепления суппорта установленным моментом.

Величина момента затяжки: 58 ± 7 Н

⋅м

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

M1271001001035

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

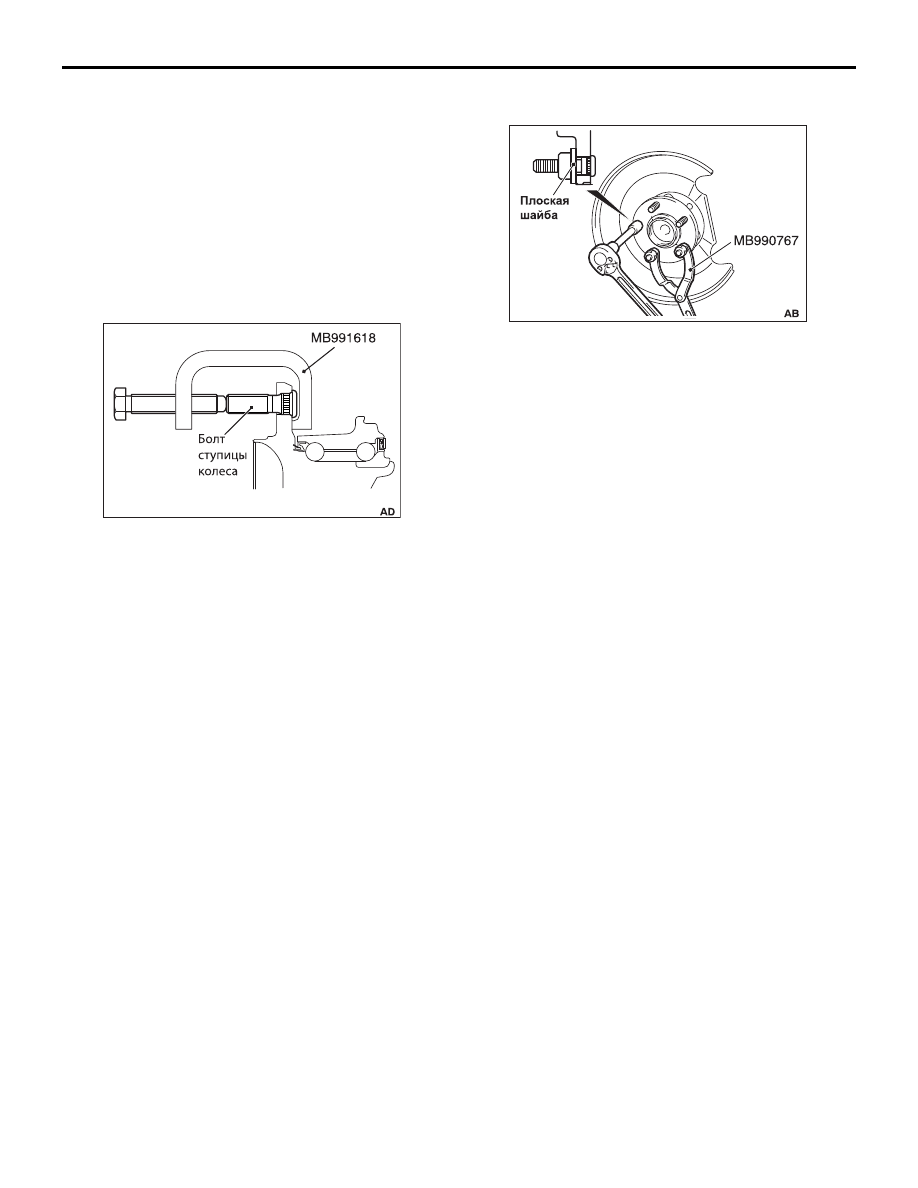

2. С помощью съемника болтов (MB991618)

демонтируйте болты крепления ступицы.

3. После фиксации ступицы при помощи

специального инструмента (MB990767) новый
болт ступицы с плоской шайбой и затяните гайку
болта ступицы.

4. Установите суппорт в сборе и тормозной диск,

затем затяните болты крепления суппорта
установленным моментом.

Величина момента затяжки: 58 ± 7 Н

⋅м

AC302114

ACB05742

СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ (2WD)>

27A

-4

СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1271002001641

ВНИМАНИЕ

• Не разбирайте ступицу заднего колеса.
• Магнитный преобразователь легко притягивает к себе металлические частицы. Убедитесь, что

на магнитном кодировщике отсутствуют металлические частицы. Убедитесь в полном
отсутствии повреждений, прежде чем вновь собрать его.

• При снятой/установленной ступице контролируйте, чтобы магнитный преобразователь

(интегрированный с внутренней уплотнительной манжетой) не контактировал с окружающими
частями, чтобы избежать его повреждения.

• При снятии и установке датчика скорости вращения заднего колеса убедитесь, что его стойка и

наконечник не контактируют с окружающими деталями, чтобы избежать их повреждения.

• Деталь отмеченная «*» K это болт со стабилизатором коэффициента трения. При снятии замените

его на новый.

ACB05743

Последовательность демонтажа

<<A>> >>A<< 1.

Заднее крепление троса
стояночного тормоза <Со стороны
суппорта заднего колеса>

2.

Разъем датчика скорости вращения
заднего колеса

3.

Кольцевая прокладка

4.

Кронштейн тормозного шланга с
тормозным шлангом и разъемом
жгута проводов датчика скорости
вращения колеса.

<<B>>

5.

Суппорт в сборе

6.

Диск тормозного механизма
заднего колеса

7.

Болт крепления ступицы заднего
колеса

8.

Ступица заднего колеса в сборе

Последовательность демонтажа

СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

ЗАДНИЙ МОСТ (2WD)>

27A

-5

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> ЗАДНЕЕ КРЕПЛЕНИЕ ТРОСА
СТОЯНОЧНОГО ТОРМОЗА <СО СТОРОНЫ
СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА
ЗАДНЕГО КОЛЕСА>

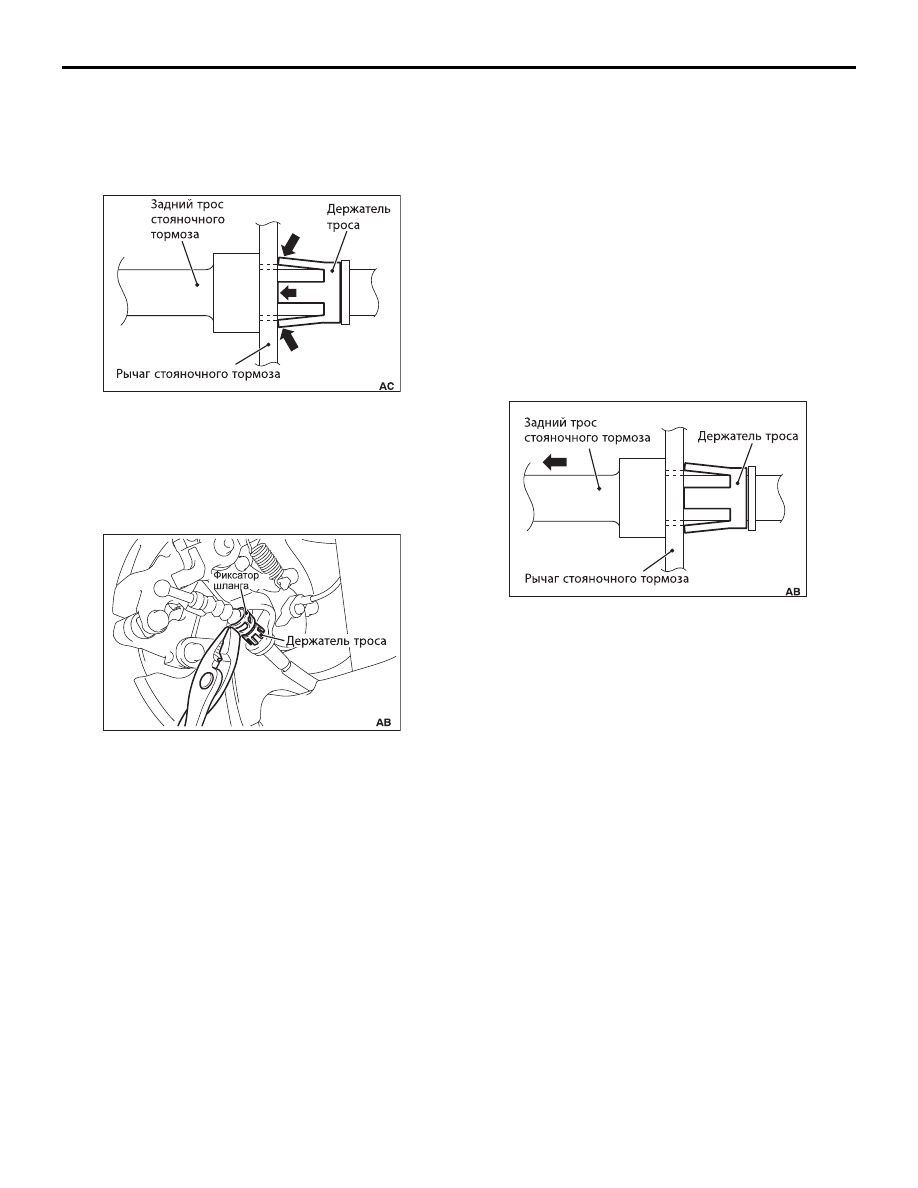

Сожмите лапки на фиксаторе троса, чтобы протянуть
задний трос привода стояночного тормоза через
отверстие в рычаге привода стояночного тормоза
суппорта заднего тормозного механизма.

ПРИМЕЧАНИЕ:

.

• При этом будьте осторожны, чтобы не повредить

лапку на фиксаторе троса.

•

Например: Установите хомут 12,8 мм (MB248923) на

задний трос привода стояночного тормоза.
Затем надвиньте хомут на фиксатор троса, чтобы
защитить лапки.

<<В>> СНЯТИЕ СУППОРТА В СБОРЕ

1. Снимите суппорт в сборе с тормозным шлангом.
2. Надежно закрепите снятый суппорт с помощью

проволоки или другого предмета в таком
положении, где он не будет мешать снятию и
установке ступицы заднего колеса.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА СОЕДИНЕНИЯ
ЗАДНЕГО ТРОСА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА



(СО СТОРОНЫ СУППОРТА ЗАДНИХ
ТОРМОЗНЫХ МЕХАНИЗМОВ)

1. Пропустите задний трос привода стояночного

тормоза сквозь отверстие в рычаге привода
стояночного тормоза к фиксатору троса.

2. Потяните задний трос привода стояночного

тормоза в обратном направлении, чтобы надежно
закрепить его в фиксаторе троса.

ПРОВЕРКА

M1271002100559

• Проверьте состояние манжеты ступицы, обратив

внимание на трещины и повреждения.

• Проверьте состояние подшипника ступицы,

обратив внимание на трещины и повреждения.

ACB06000

ACC00342

ACB06000
