ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-24

2. Установите крестовину в сборе на приводной вал

стороной с фаской, выполненной на шлицевой
поверхности.

3. После заполнения корпуса шарнира PTJ смазкой

вставьте вал в корпус шарнира, затем снова
заполните смазкой.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта
Используемое количество: 210 ± 10 г

ПРИМЕЧАНИЕ: При использовании смазки из
ремонтного комплекта половиной смазки
необходимо заполнить шарнир, а второй половиной
заполнить защитный чехол.

>>C<< УСТАНОВКА МАЛОГО/БОЛЬШОГО
ХОМУТОВ ЗАЩИТНОГО ЧЕХЛА
ШАРНИРА PTJ

Отрегулируйте расстояние между хомутами,
обеспечив его номинальное значение и,
соответственно необходимый объем воздуха внутри
чехла шарнира, затем затяните оба хомута (большой
и малый).

Номинальное значение: 85 ± 3 мм

AC102654

AC102656 AB

AC102657AB

A

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-25

РАЗБОРКА И СБОРКА ВАЛА ПРИВОДА
КОЛЕСА <4WD>

M1261003702786

ВНИМАНИЕ

У шарнира EBJ заменен может быть только защитный чехол, другие части не подлежат разборке.

AC605465

AC505537

Последовательность разборки

1.

Стопорное пружинное кольцо

>>C<<

2.

Хомут (большой) защитного чехла
внутреннего шарнира (PTJ)

>>C<<

3.

Хомут (малый) защитного чехла
внутреннего шарнира (PTJ)

4.

Стопорное пружинное кольцо

<<A>>

>>B<<

5.

Корпус внутреннего шарнира (PTJ)

6.

Пружинящее стопорное кольцо

>>B<<

7.

Крестовина в сборе

<<B>>

>>A<<

8.

Защитный чехол внутреннего
шарнира (PTJ)

9.

Хомут (большой) защитного чехла
наружного шарнира (EBJ)

10. Хомут (маленький) защитного

чехла наружного шарнира (EBJ)

11.

Защитный чехол наружного
шарнира (EBJ)

12.

Наружный шарнир (EBJ) в сборе

Последовательность разборки

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-26

ТОЧКИ СМАЗКИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ КОРПУСА ШАРНИРА PTJ

ВНИМАНИЕ

Будьте аккуратны с роликами крестовины, так
как они достаточно просто отсоединяются.

<<B>> ДЕМОНТАЖ ЗАЩИТНОГО ЧЕХЛА
ШАРНИРА PTJ

1. Сотрите смазку со шлицевой поверхности вала.
2. Если предполагается повторное использование

защитного чехла шарнира PTJ, оберните лентой
шлицы вала, чтобы предотвратить повреждение
чехла при снятии.

ОПЕРАЦИИ СБОРКИ
>>А<< УСТАНОВКА ЧЕХЛА  ШАРНИРА PTJ

Оберните лентой шлицы вала привода колеса, затем
наденьте защитный чехол шарнира PTJ.

>>B<< УСТАНОВКА
КОРПУСА/КРЕСТОВИНЫ ШАРНИРА PTJ

ВНИМАНИЕ

• Для шарнира используется специальная

смазка. Смешивание новых типов смазки со
старыми или различных типов смазки не
допускается.

• После очистки крестовины в сборе,

аккуратно нанесите рекомендованную
смазку.

1. Смазка должна полностью заполнить полости и

зазоры между валом крестовины, крестовиной и
роликами.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта

AC506248

AC505593

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-27

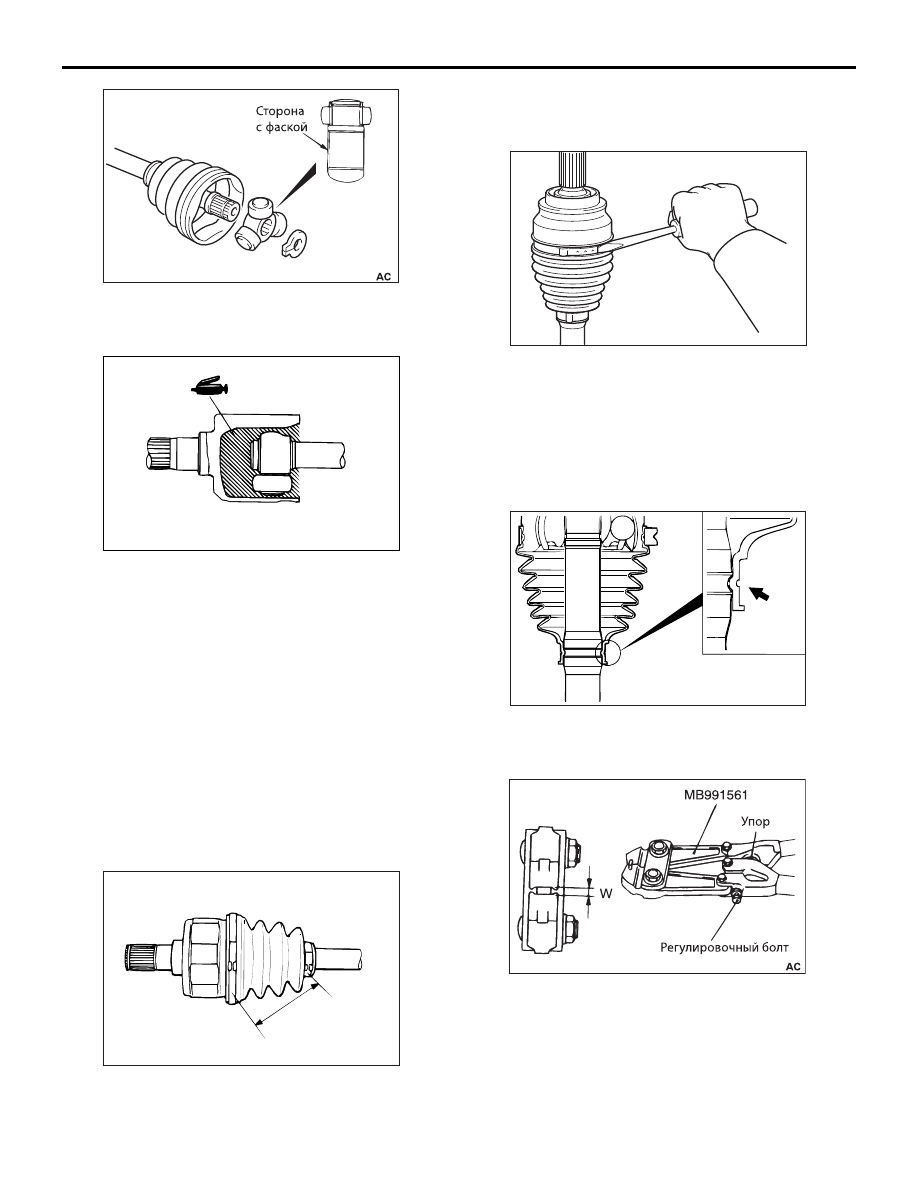

2. Установите крестовину в сборе на приводной вал

стороной с фаской, выполненной на шлицевой
поверхности.

3. После заполнения корпуса шарнира PTJ смазкой

вставьте вал в корпус шарнира, затем снова
заполните смазкой.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта
Используемое количество:
210 ± 10 г <левый>
200 ± 10 г <правый>

ПРИМЕЧАНИЕ:  При использовании смазки из
ремонтного комплекта половиной смазки
необходимо заполнить шарнир, а второй половиной
заполнить защитный чехол.

>>C<< УСТАНОВКА МАЛОГО/БОЛЬШОГО
ХОМУТОВ ЗАЩИТНОГО ЧЕХЛА
ШАРНИРА PTJ

Отрегулируйте расстояние между хомутами, обеспеZ
чив его номинальное значение и, соответственно
необходимый объем воздуха внутри чехла шарнира,
затем затяните оба хомута (большой и малый).

Номинальное значение: 85 ± 3 мм

ЗАМЕНА ЧЕХЛА ШАРНИРА EBJ

M1261007500476

1. Снимите маленький и большой хомуты защитного

чехла.

ПРИМЕЧАНИЕ:  Хомут чехла повторному
использованию не подлежит.
2. Замените защитный чехол шарнира.
3. Оберните лентой шлицы вала привода колеса,

затем наденьте защитный чехол и установите
хомут.

4. Установите защитный чехол, совместив канавку

на малом диаметре чехла с канавкой вала
привода.

5. Поверните регулировочный болт на приспособлеZ

нии для установки хомутов (специальный инструZ
мент:  MB991561) для регулировки размера (W) до
стандартного значения.

Номинальное значение (W): 2,9 мм
<Более 2,9 мм> Затяните регулировочный болт.
<Менее 2,9 мм> Ослабьте регулировочный болт.

AC102654

AC102656 AB

AC102657AB

A

AC505563 AB

AC102659

AC102660
