Mitsubishi Outlander 3. Руководство - часть 161

25

-1

ГЛАВА 25

КАРДАННЫЙ ВАЛ

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

25

-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

25

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

25

-2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ  . . . . . . . . . . . .

25

-2

ПРОВЕРКА ШАРНИРА КАРДАННОГО



ВАЛА  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

-2

КАРДАННЫЙ ВАЛ  . . . . . . . . . . . .

25

-4

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

25

-4

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

25

-5

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

КАРДАННЫЙ ВАЛ

25

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1251000300555

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1251000400659

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1251000600244

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА ШАРНИРА КАРДАННОГО
ВАЛА

M1251002400332

ОСМОТР КАРДАННОГО ВАЛА

1. Переместите рычаг селектора или рычаг

переключения передач в положение "N".

2. Проверьте состояние карданного вала, обратив

внимание на вмятины, трещины и прочие
повреждения.

Показатель

Предельное значение

Прогиб карданного вала, мм

Передний

1.0

Задний

1.0

Показатель

Рекомендуемый смазочный
материал

Количество

Скользящая вилка переднего карданного
вала

Трансмиссионное масло для гипоидных
зубчатых передач, удовлетворяющее
спецификациям API, класс GL=5,
вязкость по шкале SAE 80

Необходимое

Инструмент

Номер

Наименование

Применение

MB991193

Пробка

Предотвращение попадания
посторонних тел в картер раздаточной
коробки при снятии карданного вала.

MB991193

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

КАРДАННЫЙ ВАЛ

25

-3

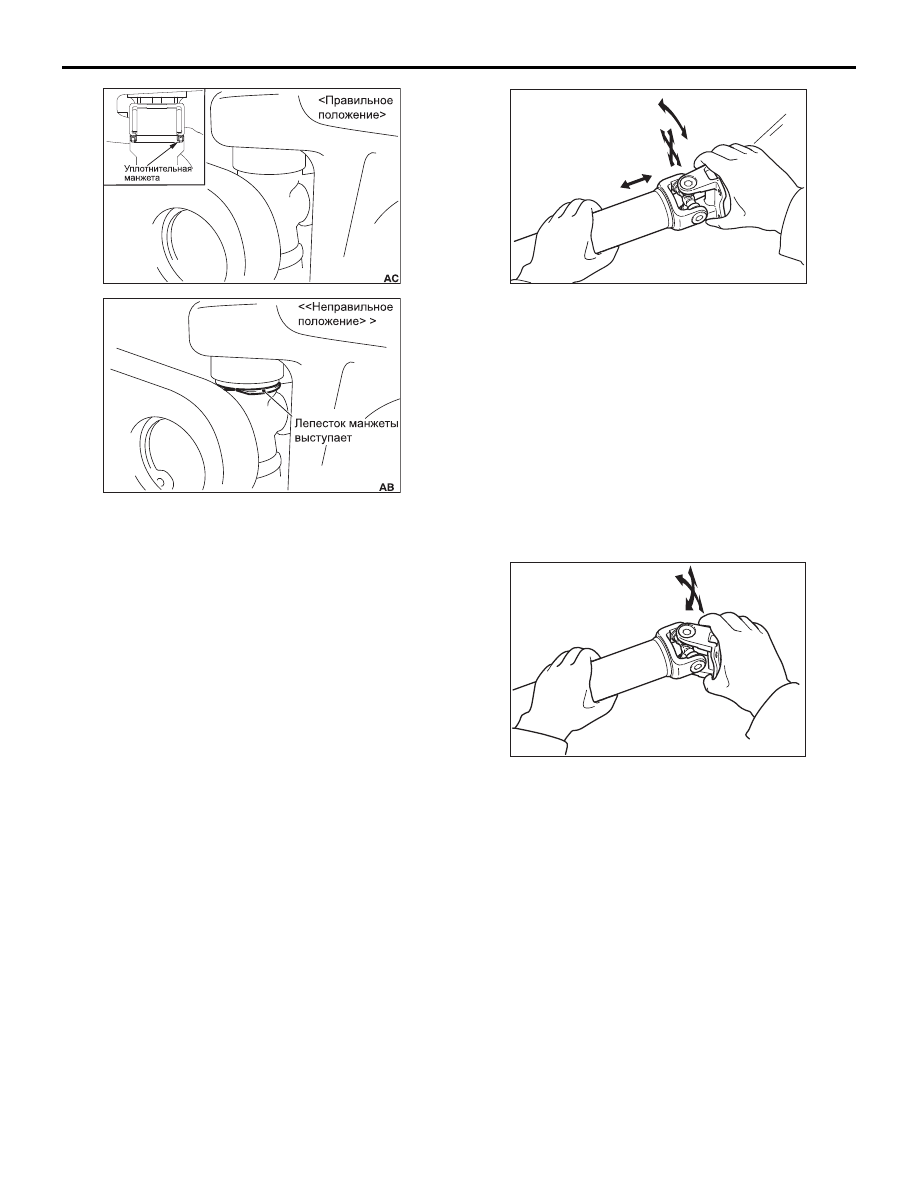

3. Проверьте отсутствие трещин и других

повреждений уплотнения шарнира карданного
вала. При обнаружении повреждений замените
карданный вал на новый.

ПРОВЕРКА ЛЮФТА ШАРНИРА
КАРДАННОГО ВАЛА

1. Переместите рычаг селектора или рычаг

переключения передач в положение "N".

2. Удерживая трубу карданного вала одной рукой,

другой рукой приложите усилие  к вилке фланца
или подвижной вилке в направлении вращения,
осевом направлении и радиальном направлении,
проверив отсутствие люфта. При обнаружении
люфта замените карданный вал на новый.

ПРОВЕРКА УСИЛИЯ ИЗГИБА ШАРНИРА
КАРДАННОГО ВАЛА

1. Переместите рычаг селектора или рычаг

переключения передач в положение "N".

2. Нанесите установочные метки на фланцевую

вилку и фланец главной передачи, затем
отсоедините фланцевую вилку.

3. Для проверки усилия изгиба в шарнире,

удерживая одной рукой трубу карданного вала,
другой рукой приложите изламывающее усилие к
фланцевой вилке. Если ощущается заметное
заедание при изгибе в шарнире, замените
карданный вал на новый.

AC808144

AC510591

AC501206AC

AC510592

КАРДАННЫЙ ВАЛ

КАРДАННЫЙ ВАЛ

25

-4

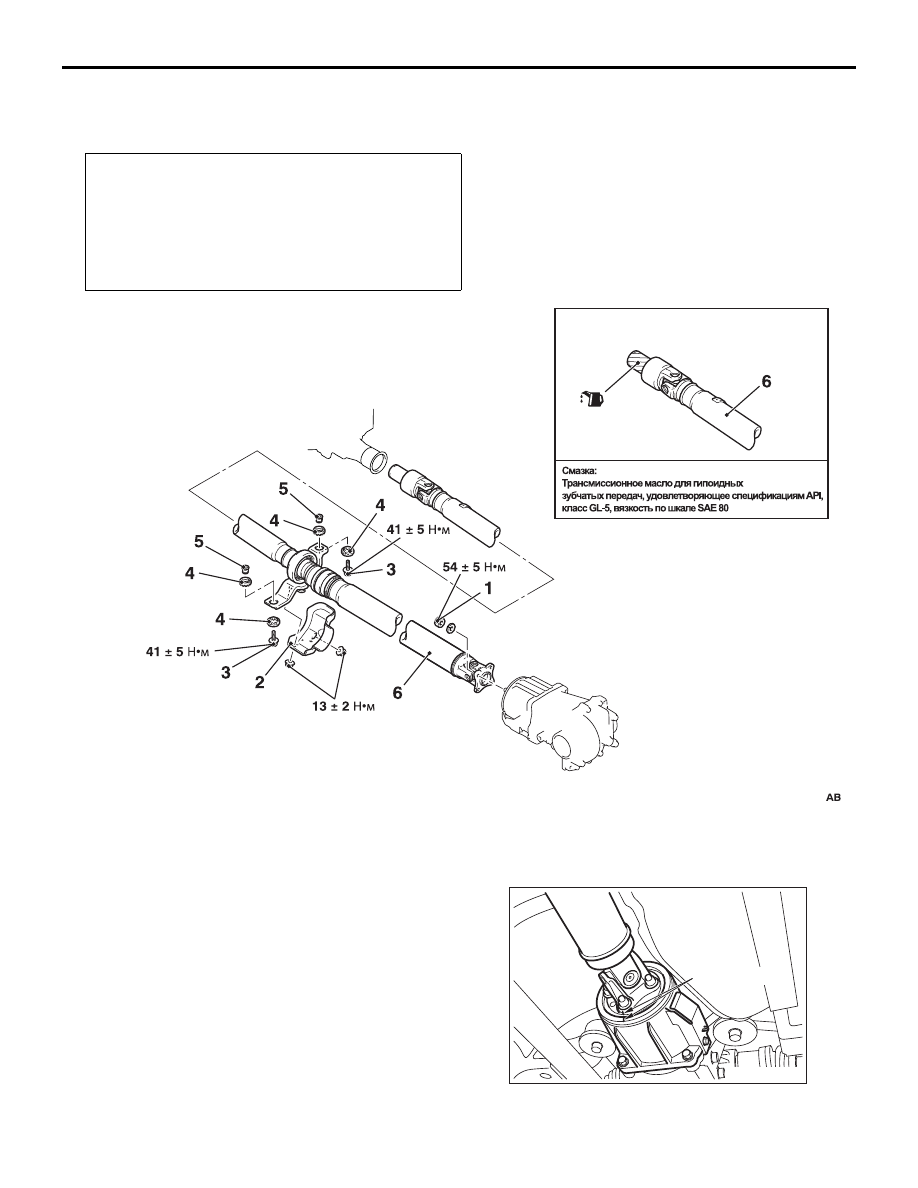

КАРДАННЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1251001001271

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<

A

>>

 СНЯТИЕ СОЕДИНИТЕЛЬНОЙ

ГАЙКИ ФЛАНЦЕВОЙ ВИЛКИ И МУФТЫ



С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Нанесите установочные метки на фланцевую вилку и
муфту с электронным управлением, затем снимите
соединительные гайки.

Дополнительные операции до и после установки

•

Снятие и установка нижней защитной крышки
моторного отделения (См. раздел ГРУППА 51,
Нижняя защитная крышка ).

•

Слив масла из раздаточной коробки и залив масла в
раздаточную коробку (См. раздел ГРУППА 23А,
Технические операции на автомобиле,  Замена
масла в раздаточной коробке  ).

ACA01525

Последовательность демонтажа

<<

A

>> >>

B

<<

1.

Соединительная гайка фланцевой
вилки и муфты с электронным
управлением

2.

Теплозащитный экран

3.

Болт

4.

Прокладка

5.

Распорная втулка

<<

B

>> >>

A

<<

6.

Карданный вал в сборе

ACB05381

Установочные



метки

AB
