ШЕСТЕРНЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-54

>>C<< УСТАНОВКА ГАЙКИ

Затяните гайку шестерни понижающей передачи
установленным моментом 250 Н

⋅м.

ПРОВЕРКА

M1233200700108

ШЕСТЕРНЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ



В СБОРЕ

Измерьте диаметр ступени вала шестерни
понижающей передачи под установку внутренней
обоймы подшипника и замените шестерню в сборе,
если результат измерения не соответствует норме.

Номинальные значения

Со стороны картера гидротрансформаf
тора:

φ30,008  30,029 мм

Со стороны картера трансмиссии:

φ30,008  30,029 мм

ШЕСТЕРНЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

СБОРКА

M1233200900146

ВНИМАНИЕ

Шестерни узла понижающей передачи могут быть собраны вместе, но не подлежат разборке.

AK502982

AK503079

1

AC

2

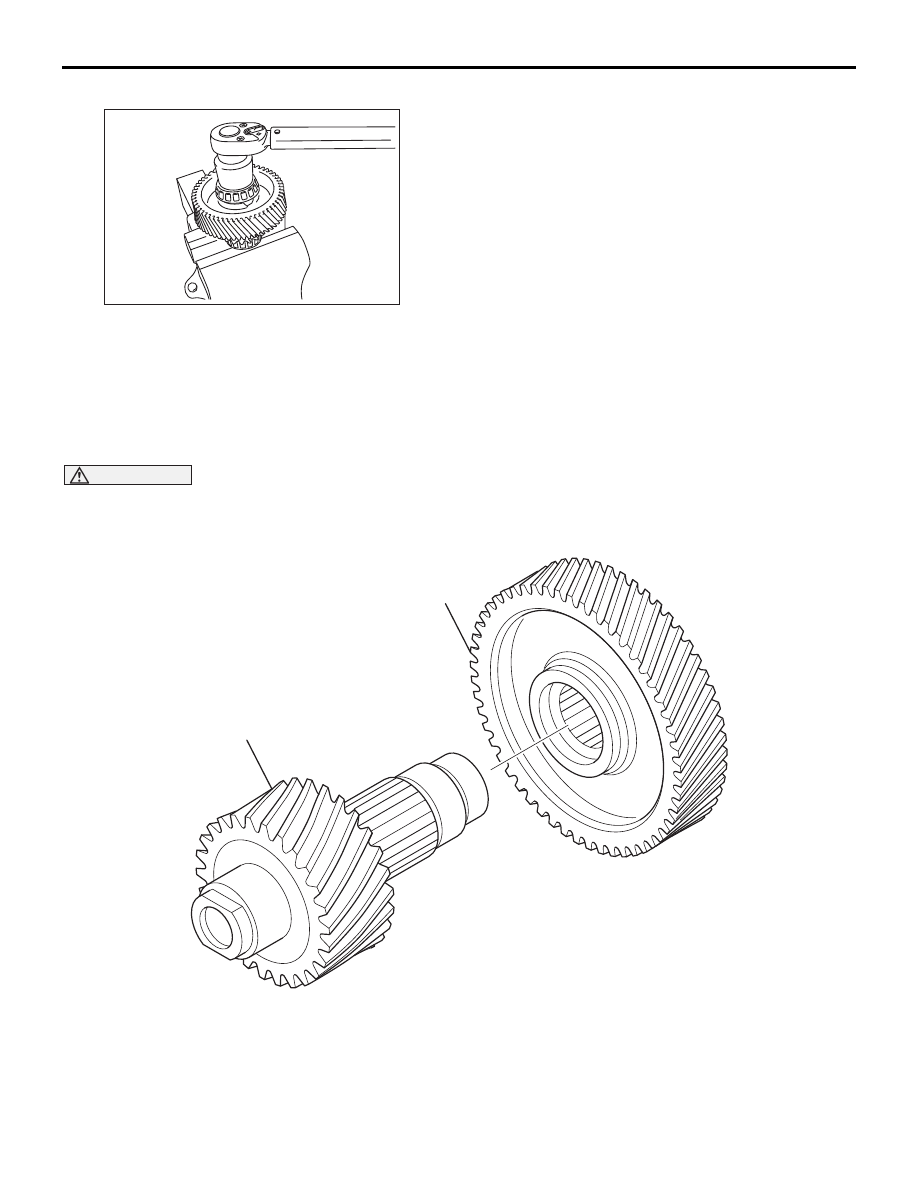

Последовательность сборки
деталей



>>A<<

1.

Паразитная шестерня

>>A<<

2.

Ведущая шестерня главной
передачи (малая шестерня
понижающей передачи)

ШЕСТЕРНЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-55

ОПЕРАЦИИ СБОРКИ

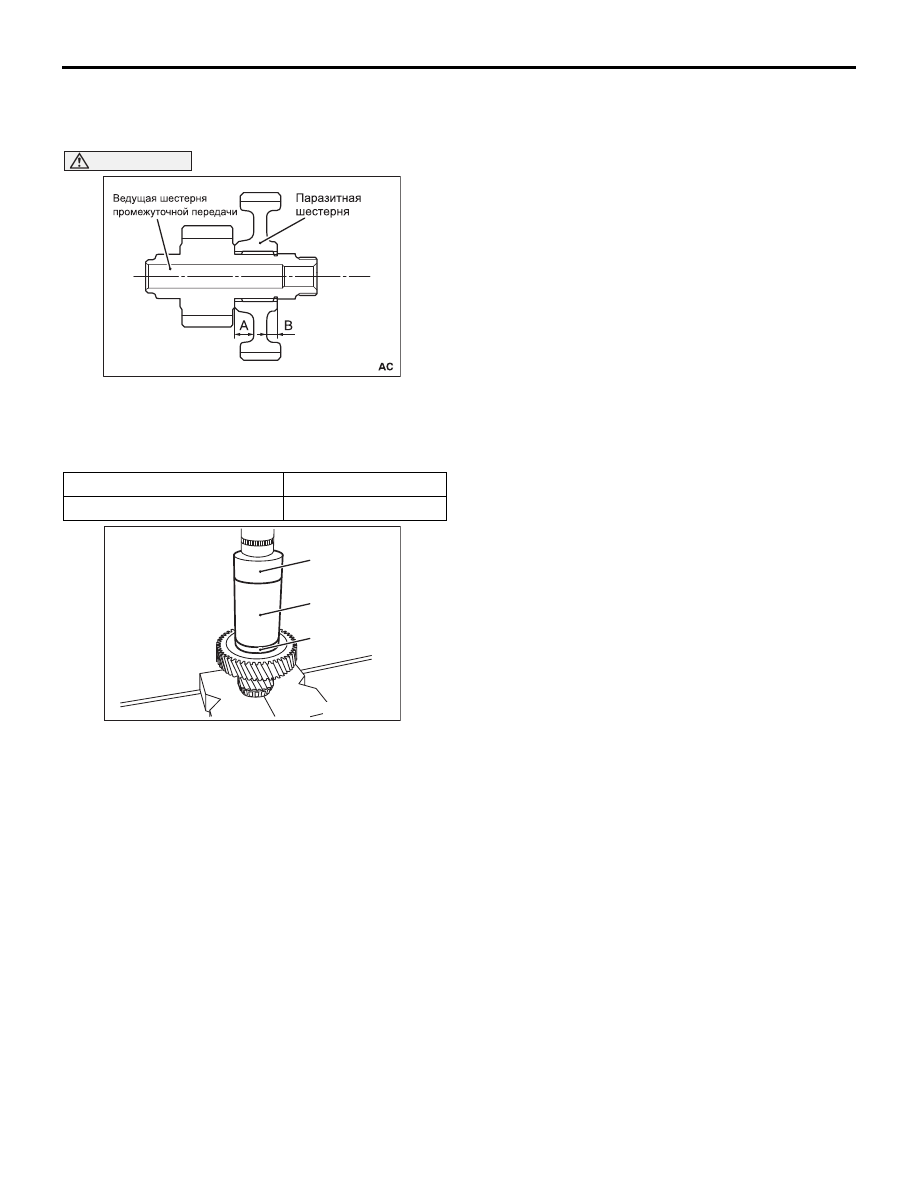

>>A<< ПАРАЗИТНАЯ / МАЛАЯ ШЕСТЕРНЯ
ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ВНИМАНИЕ

При соединении малой и паразитной шестерни
понижающей передачи убедитесь, что уширение
ступицы паразитной шестерни А направлено в
сторону малой шестерни понижающей
передачи.

Воспользовавшись специальным инструментом,
установите паразитную шестерню на малую
шестерню понижающей передачи.

• Насадка (MD998812)

• Приспособление100 для установки деталей

(MD998813)

• Оправка (MD998819)

Уширение ступицы А

Большое

Уширение ступицы В

Малое

AK503080

AK503032AC

MD998812

MD998813

MD998819

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ С ДИФФЕРЕНЦИАЛОМ В СБОРЕ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-56

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ С

ДИФФЕРЕНЦИАЛОМ В СБОРЕ

РАЗБОРКА И СБОРКА

M1233213000295

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ПОДШИПНИКА
ВЕДОМОЙ ШЕСТЕРНИ ГЛАВНОЙ
ПЕРЕДАЧИ

Воспользовавшись специальным инструментом
(съемник подшипников MB990810), снимите
внутреннюю обойму подшипника ведомой шестерни
главной передачи (со стороны картера трансмиссии)
с подсборки ведомой шестерни.

AK502984

2

3

1

4

AC

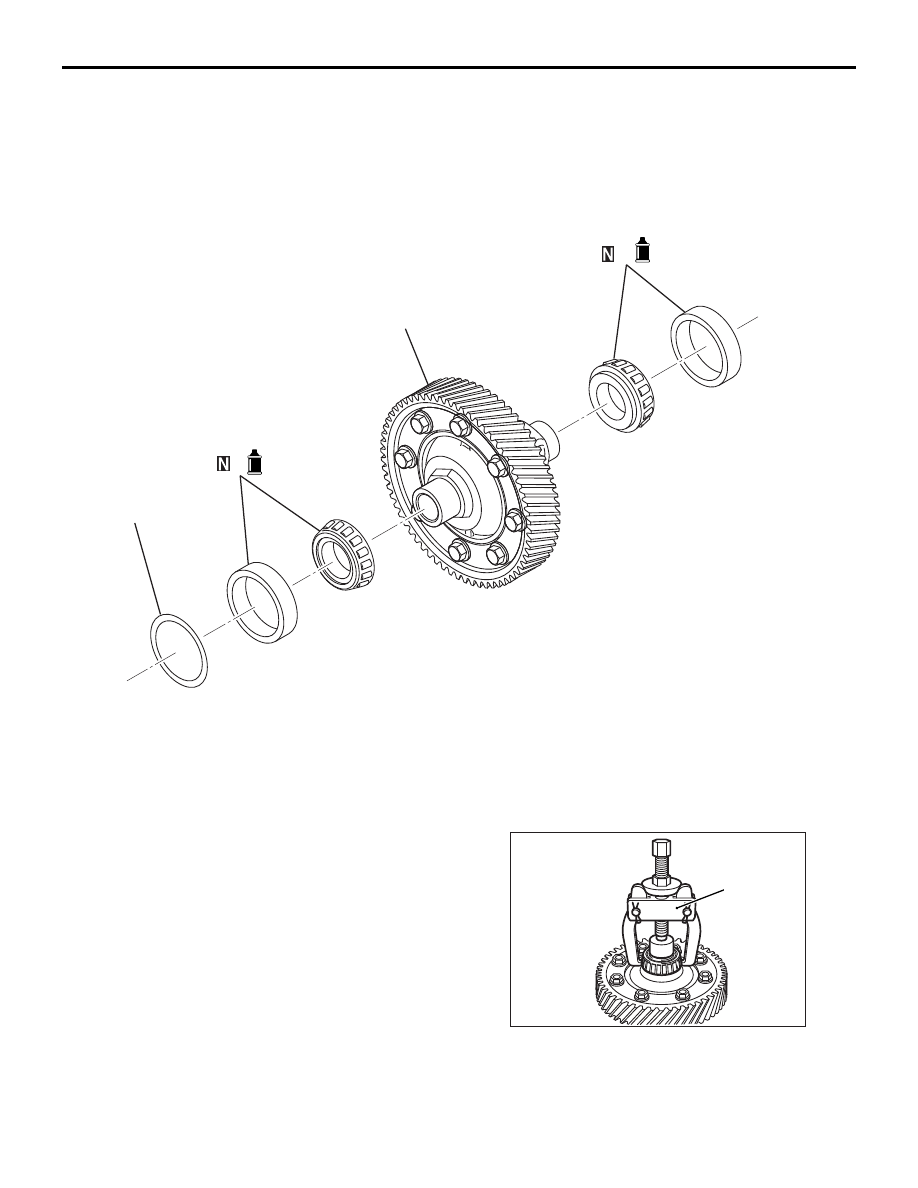

Последовательность разборки



<<A>>

>>B<<

1.

Подшипник ведомой шестерни
главной передачи

<<B>>

>>A<<

2.

Подшипник ведомой шестерни
главной передачи

3.

Подсборка ведомой шестерни
главной передачи с
дифференциалом

4.

Регулировочная прокладка

AK502848AC

MB990810

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ С ДИФФЕРЕНЦИАЛОМ В СБОРЕ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-57

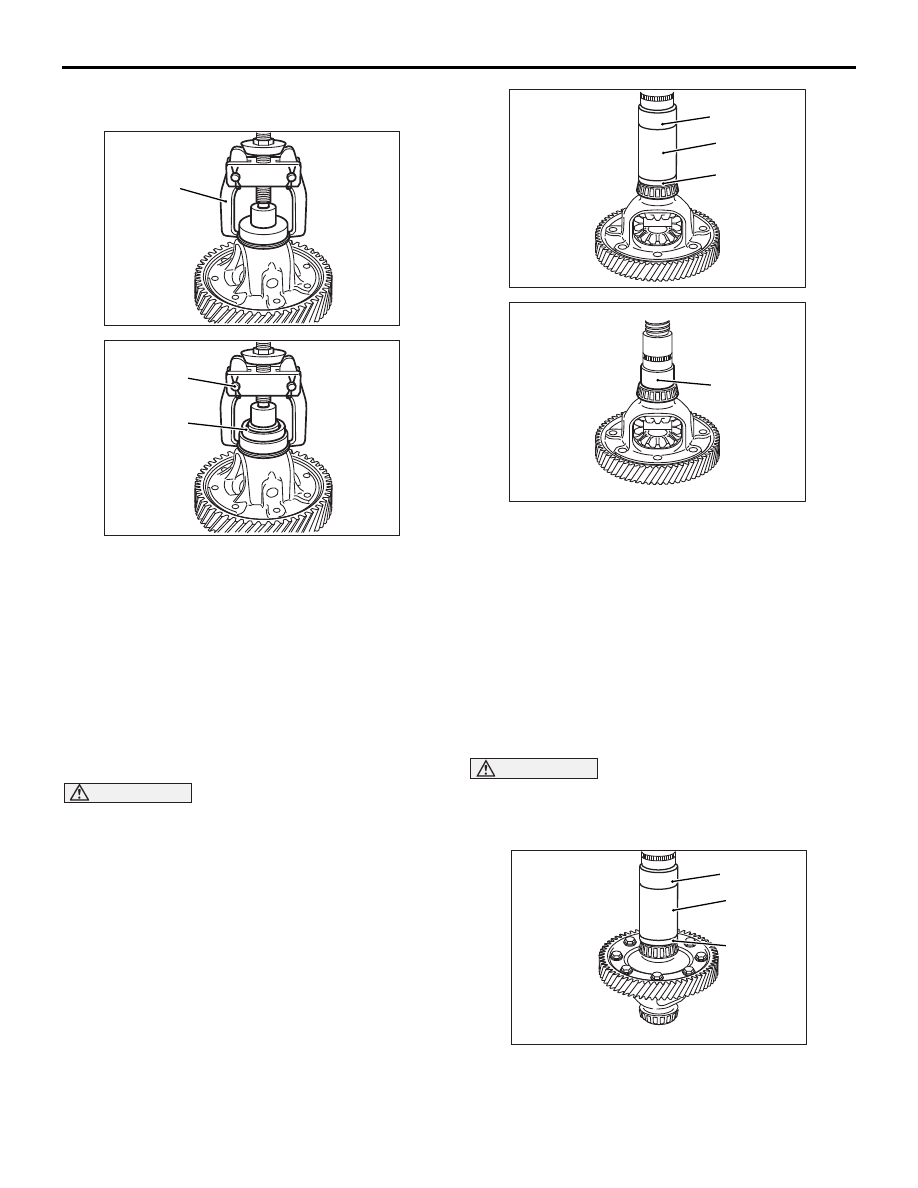

<<В>> СНЯТИЕ ПОДШИПНИКА ВЕДОМОЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ

Воспользовавшись специальным инструментом,
снимите внутреннюю обойму подшипника ведомой
шестерни главной передачи (со стороны картера
гидротрансформатора) с подсборки ведомой
шестерни главной передачи.

• Съемник подшипников (MB990810)

• Приспособление для установки уплотнительных

манжет (MB991452)<W1CJA>

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ПОДШИПНИКА
ВЕДОМОЙ ШЕСТЕРНИ ГЛАВНОЙ
ПЕРЕДАЧИ

ВНИМАНИЕ

• Повторное использование снятой внутренней

обоймы не допускается.

• Заменяйте внутреннюю обойму совместно с

наружной.

Воспользовавшись специальным инструментом,
установите внутреннюю обойму подшипника
ведомой шестерни главной передачи (со стороны
картера гидротрансформатора) на подсборку
ведомой шестерни главной передачи.

• Насадка (MD998812) <F1CJA>

• Приспособление100 для установки деталей

(MD998812) <F1CJA>

• Оправка (MD998823) <F1CJA>

• Приспособление для установки подшипников

(MB992138) <W1CJA>

>>B<< УСТАНОВКА ПОДШИПНИКА
ШЕСТЕРНИ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ВНИМАНИЕ

• Повторное использование снятой внутренней

обоймы не допускается.

• Заменяйте внутреннюю обойму совместно с

наружной.

Воспользовавшись специальным инструментом,
установите внутреннюю обойму подшипника
шестерни понижающей передачи (со стороны
картера трансмиссии) на шестерню понижающей
передачи.

AK605043AH

MB990810

<F1CJA>

AK502844AG

MB990810

MB991452

<W1CJA>

AK605042

MD998812

MD998813

MD998823

<F1CJA>

AH

AK502990AG

MB992138

<W1CJA>

AK502845AC

MD998812

MD998813

MD998823
