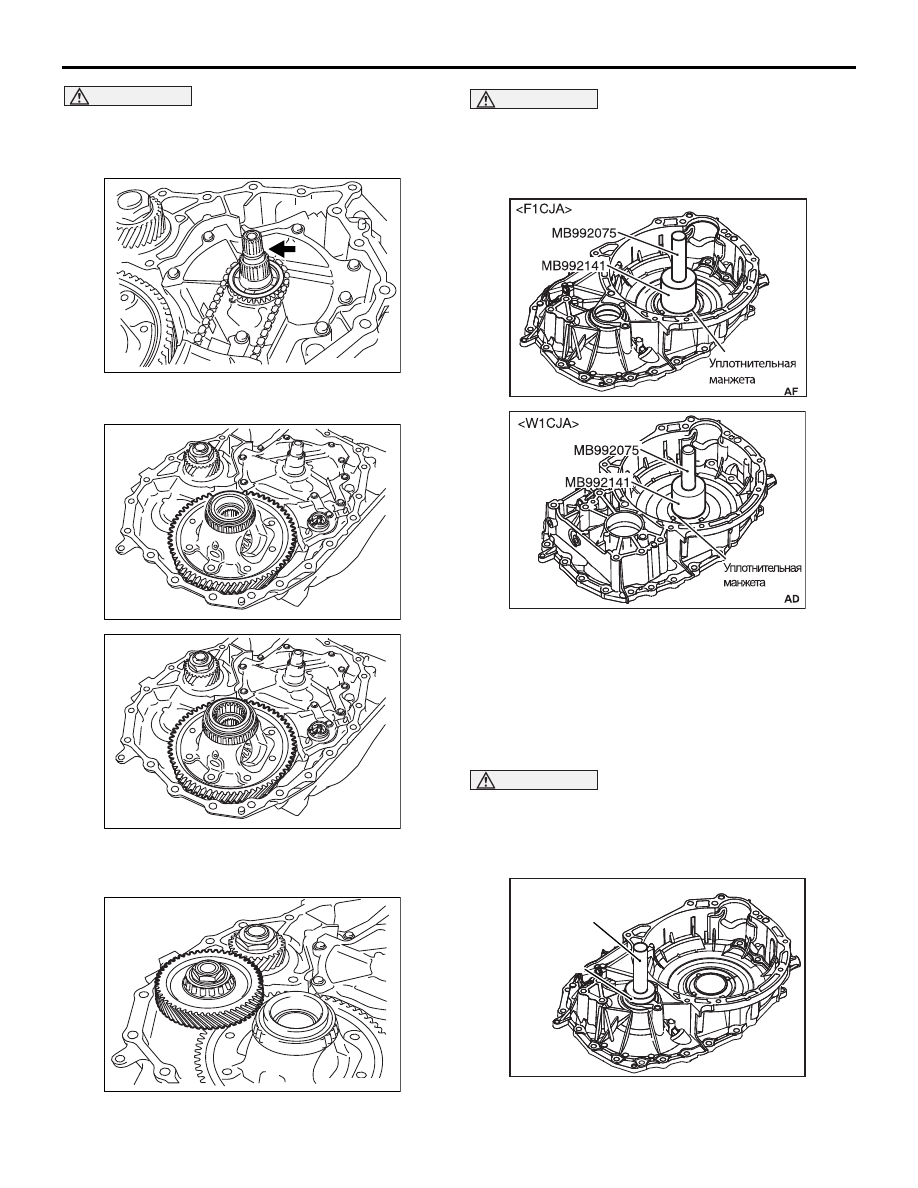

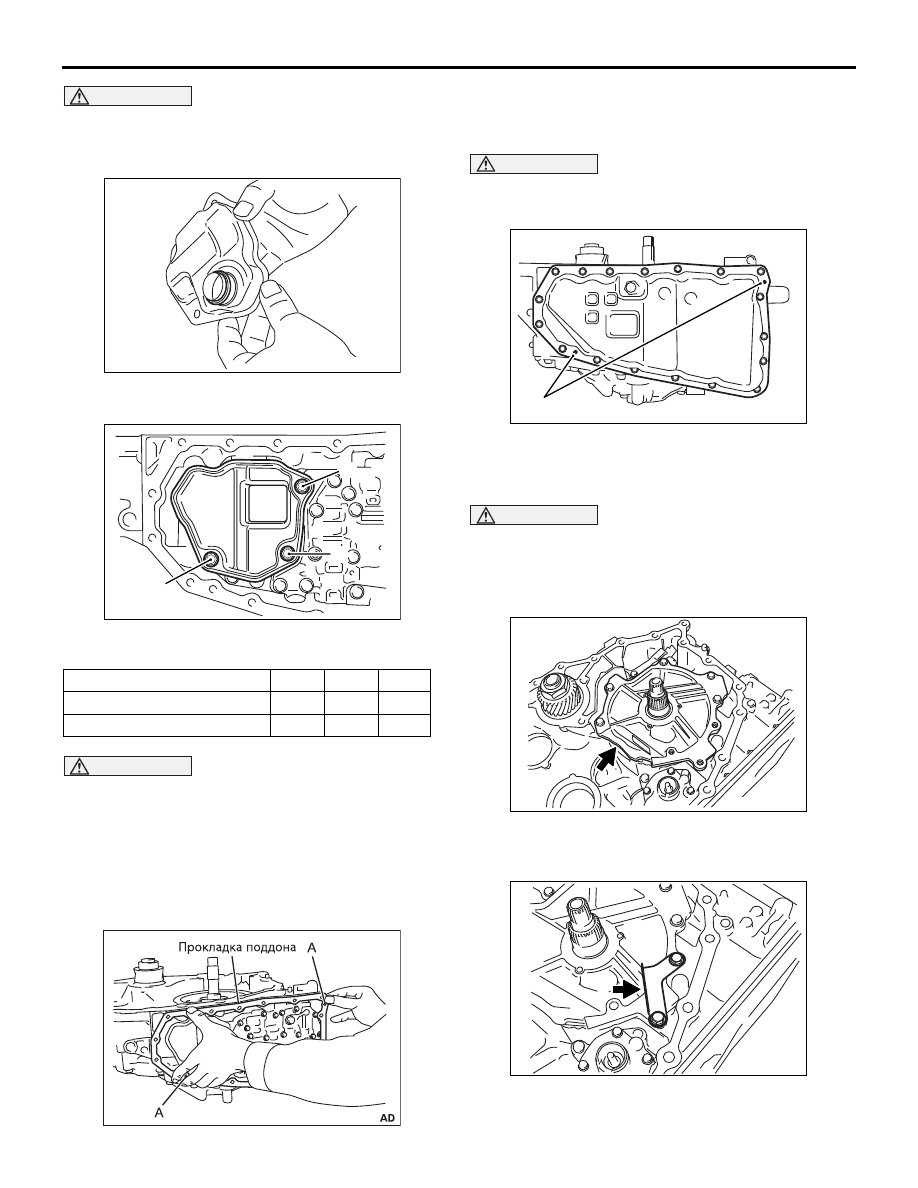

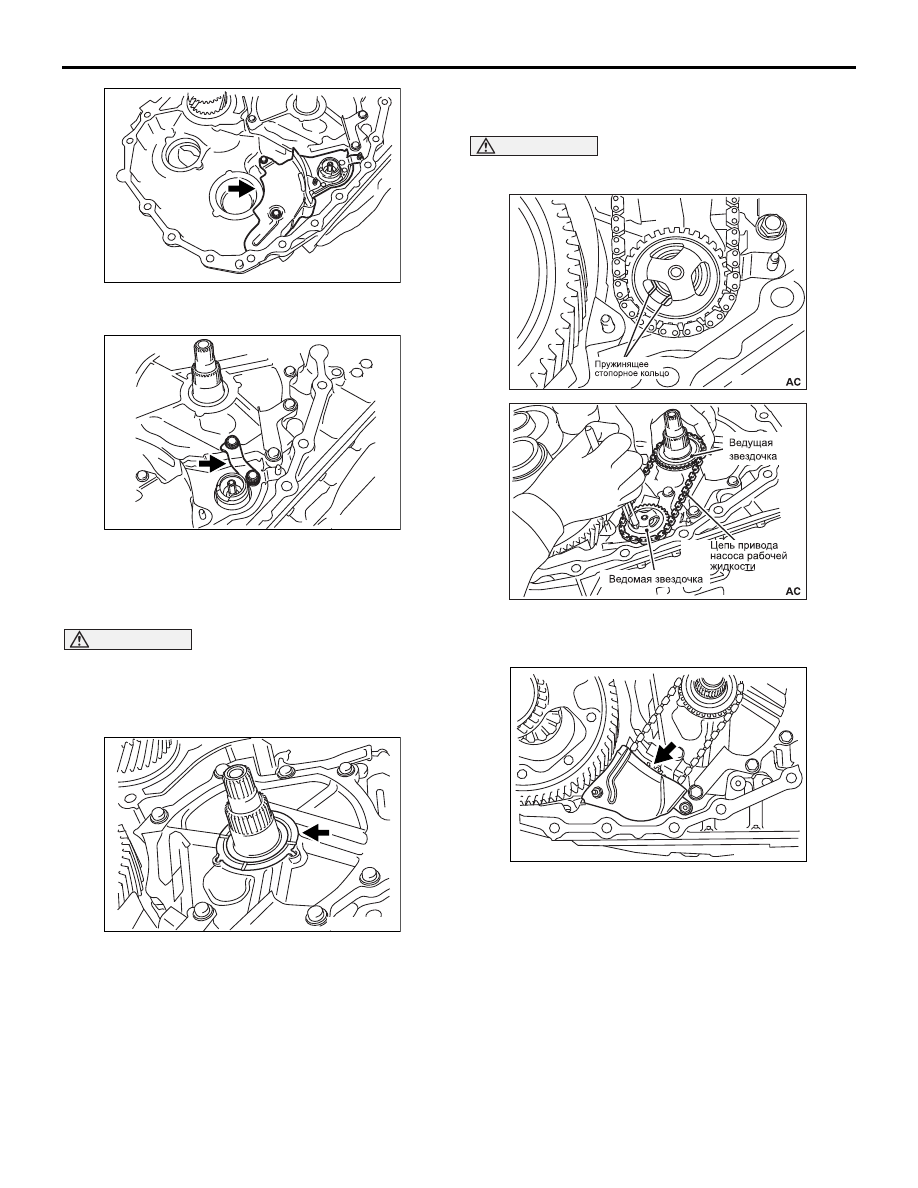

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-42

ВНИМАНИЕ

Совместите выемку тяги управления
передаточным отношением вариатора с
выступом датчика оборотов шкива.

(3) Сдвиньте клапанную коробку вверх и

установите ее в картер трансмиссии.

ВНИМАНИЕ

При установке втулки смажьте ее рабочей
жидкости CVT.

(4) Установите втулку в клапанную коробку.

(5) Установите болт крепления на клапанную

коробку и затяните его установленным
моментом 7,9 Н

⋅м.

36.Установите рычаг золотника ручного управления

и затяните гайку крепления установленным
моментом 22,1 Н

⋅м.

37.Установите кронштейн на клапанную коробку и

затяните болт его крепления установленным
моментом 7,9 Н

⋅м.

AKA00546

AK502275

AK502276

Обозначение болта

A

B

Длина стержня болта, мм

54

44

Количество

10

1

AK502226AC

A

A

A

A
A

A

A

A

A

A

B

AK502224AC

AK502223AC

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-43

ВНИМАНИЕ

• Повторное использование снятого

уплотнительного кольца не допускается.

• Нанесите рабочую жидкость CVT на

устанавливаемое уплотнительное кольцо.

38.Установите уплотнительное кольцо на фильтр

заборника.

39.Установите фильтр заборника и затяните болт его

крепления установленным моментом 7,9 НЮм.

ВНИМАНИЕ

• Повторное использование прокладки

поддона не допускается.

• Удалите любую влагу, масло и остатки старой

прокладки с установочной поверхности
поддона.

• При установке прокладки поддона

совместите штифты на картере трансмиссии
с соответствующими отверстиями А
прокладки поддона.

40.Установите прокладку поддона на картер

трансмиссии.

41.Установите магнит на поддон.

ВНИМАНИЕ

При установке поддона совместите штифты на
картере трансмиссии с соответствующими
отверстиями А  поддона.

42.Установите поддон на картер трансмиссии и

затяните болты крепления установленным
моментом 7,9 Н

⋅м.

ВНИМАНИЕ

Повторное использование прокладки сливной
пробки не допускается.
43.Установите сливную пробку с прокладкой на

картер трансмиссии и затяните пробку
установленным моментом 34,3 Н

⋅м.

44.Установите крышку насоса рабочей жидкости на

картер трансмиссии временно установите болт
крепления.

45.Установите перегородку и временно

зафиксируйте ее болтом.

Обозначение болта

A

B

C

Длина стержня болта, мм

12

44

12

Количество

1

1

1

AK502277

AK502222AC

C

B

A

AK502278

AK502220

A

AC

AK502217AC

AK502216AD

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-44

46.Установите маслосборник и затяните болт его

крепления установленным моментом 5,9 Н

⋅м.

47.Установите кронштейн и затяните болты

крепления установленным моментом 26 Н

⋅м.

48.Затяните болты крепления насоса и перегородки

установленным моментом 19 Н

⋅м.

ВНИМАНИЕ

• Убедитесь, что выступ упорной шайбы

совмещен с отверстием крышки насоса
рабочей жидкости.

• При установке упорной шайбы нанесите на

нее технический вазелин.

49.Установите упорную шайбу на крышку насоса

рабочей жидкости.

ВНИМАНИЕ

Слегка надавите на ведомую звездочку, чтобы
убедиться, что она надежно установилась.

50.Разогните стопорное кольцо и установите

ведомую звездочку, цепь привода насоса и
ведущую звездочку.

51.Установите крышку цепи и затяните гайку ее

крепления установленным моментом 5,9 Н

⋅м.

AK502215AD

AK502214AC

AK502210AC

AK502208

AK502209

AK502207AD

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-45

ВНИМАНИЕ

• Повторное использование снятого

уплотнительного кольца не допускается.

• Нанесите рабочую жидкость CVT на

устанавливаемое уплотнительное кольцо.

52.Установите уплотнительное кольцо на входной

вал.

53.Установите ведомую шестерню главной передачи

с дифференциалом в сборе в картер
трансмиссии.

54.Установите шестерню понижающей передачи в

сборе в картер трансмиссии.

ВНИМАНИЕ

• Повторное использование манжеты картера

гидротрансформатора не допускается.

• Нанесите рабочую жидкость CVT на устанавf

ливаемую уплотнительную манжету картера
гидротрансформатора.

55.Воспользовавшись специальным инструментом,

установите уплотнительную манжету в картер
гидротрансформатора.

• Приспособление для установки уплотнительных

манжет (MB992141)

• Рукоятка (MB992075)

Расстояние от кромки картера: в диапазоне
 1,0 ± 0,5 мм (заподлицо).

ВНИМАНИЕ

• Повторное использование манжеты картера

гидротрансформатора не допускается.

• Нанесите рабочую жидкость CVT на

устанавливаемую уплотнительную манжету
картера гидротрансформатора.

56.Воспользовавшись специальным инструментом,

установите уплотнительную манжету в картер
гидротрансформатора. <F1CJA>

AK502206AD

AK605044

<F1CJA>

AD

AK502213

<W1CJA>

AE

AK502212

AK603128

AK502282

AK603129AD

MB992075

MB992206
