ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-18

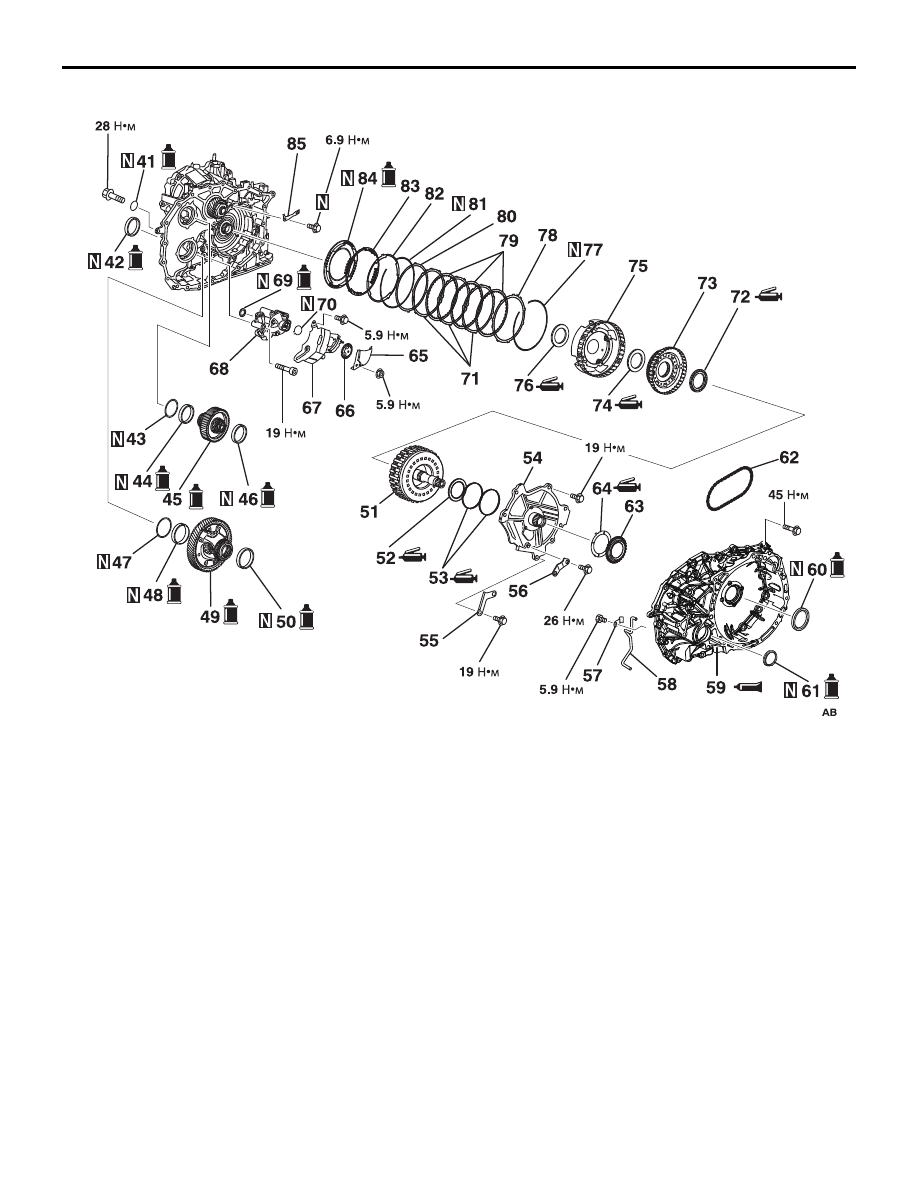

AKB00831

41.

Уплотнительное кольцо

42.

Боковая уплотнительная манжета

43.

Регулировочная прокладка

44.

Наружная обойма подшипника

45.

Шестерня понижающей передачи в сборе

46.

Наружная обойма подшипника

47.

Регулировочная прокладка

48.

Наружная обойма подшипника

49.

Ведомая шестерня главной передачи с
дифференциалом в сборе

50.

Наружная обойма подшипника

51.

Фрикцион переднего хода в сборе

52.

Игольчатый подшипник

53.

Уплотнительное кольцо

54.

Крышка насоса

55.

Перегородка

56.

Кронштейн

57.

Фиксатор

58.

Трубка

59.

Картер гидротрансформатора

60.

Уплотнительная манжета картера
гидротрансформатора

61.

Боковая уплотнительная манжета картера
гидротрансформатора

62.

Цепь привода насоса рабочей жидкости

63.

Ведущая звездочка

64.

Упорная шайба

65.

Крышка цепи

66.

Ведомая звездочка

67.

Маслосборник

68.

Насос рабочей жидкости

69.

Лепестковое уплотнение

70.

Пружинящее стопорное кольцо

71.

Ведомый диск

72.

Игольчатый подшипник

73.

Солнечная шестерня

74.

Игольчатый подшипник

75.

Водило

76.

Игольчатый подшипник

77.

Пружинящее стопорное кольцо

78.

Упорный диск

79.

Ведущий диск

80.

Тарельчатый нажимной диск

81.

Пружинящее стопорное кольцо

82.

Упорный диск

83.

Держатель пружин в сборе

84.

Поршень тормоза заднего хода

85.

Фиксирующая пружина

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-19

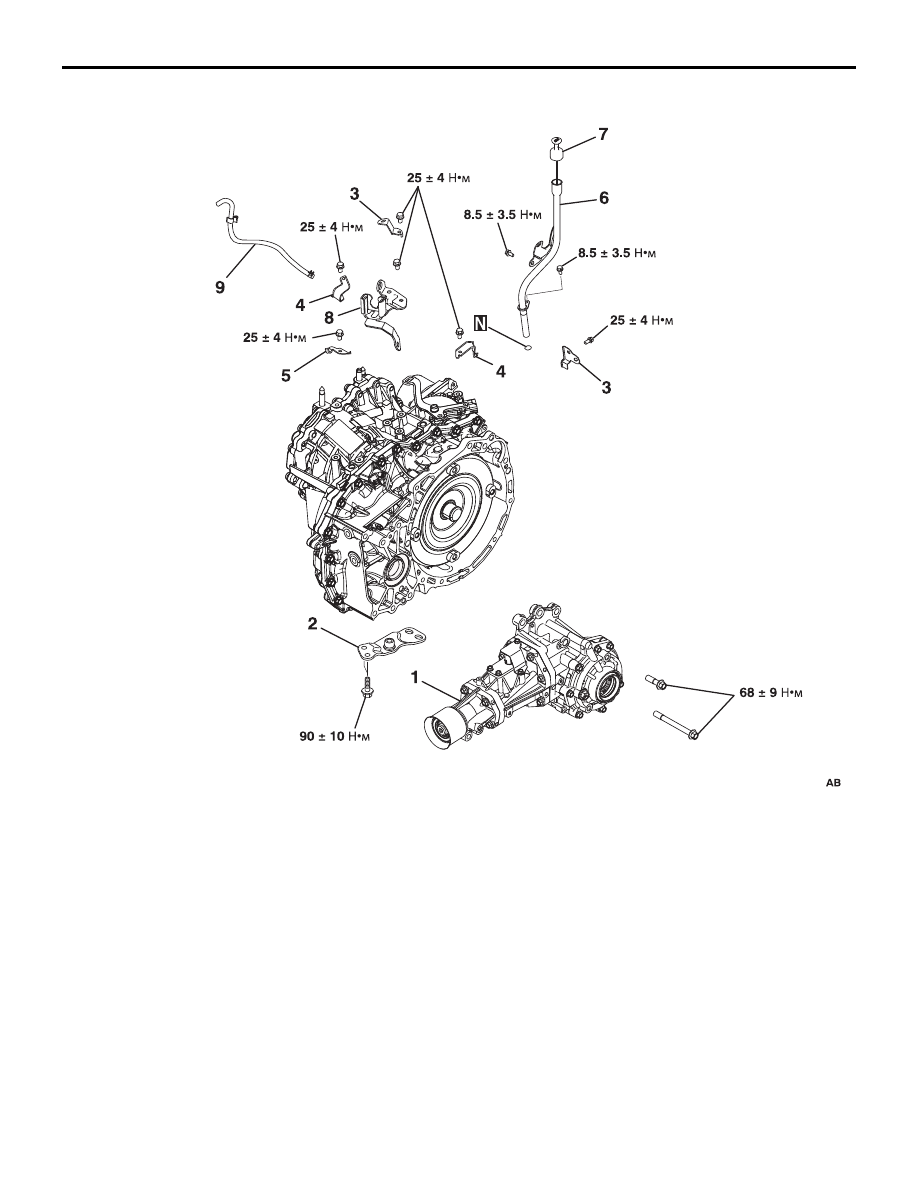

<W1CJA>

AKB00828

1.

Раздаточная коробка

2.

Кронштейн опоры

3.

Кронштейн крепления жгута проводов

4.

Кронштейн фиксатора

5.

Кронштейн сапуна

6.

Трубка для залива рабочей жидкости

7.

Щуп для измерения уровня рабочей жидкости

8.

Кронштейн троса управления

9.

Шланг сапуна

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-20

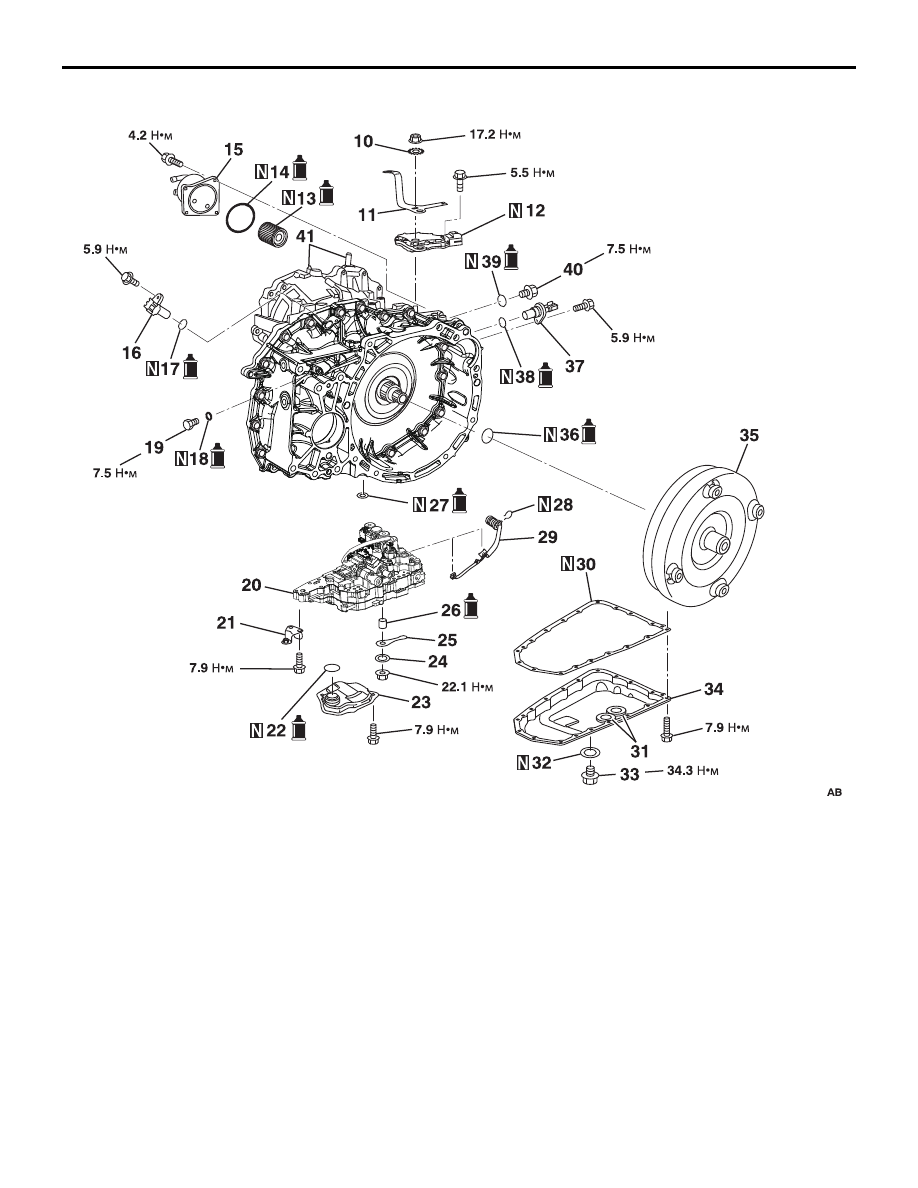

AKB00830

10. Шайба
11. Рычаг ручного управления
12. Переключатель селектора
13. Фильтр рабочей жидкости CVT
14. Уплотнительное кольцо
15. Теплообменник рабочей жидкости CVT
16. Датчик частоты вращения вторичного шкива
17. Уплотнительное кольцо
18. Уплотнительное кольцо
19. Пробка
20. Клапанная коробка
21. Кронштейн
22. Уплотнительное кольцо
23. Сетчатый фильтр (заборник)
24. Пружинная шайба
25. Рычаг золотника ручного управления

26. Втулка
27. Лепестковое уплотнение
28. Пружинящее стопорное кольцо
29. Жгут проводов клапанной коробки
30. Прокладка поддона
31. Магнит
32. Прокладка пробки сливного отверстия
33. Сливная пробка
34. Масляный поддон
35. Гидротрансформатор
36. Уплотнительное кольцо
37. Датчик частоты вращения первичного шкива
38. Уплотнительное кольцо
39. Уплотнительное кольцо
40. Пробка
41. Шпилька

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-21

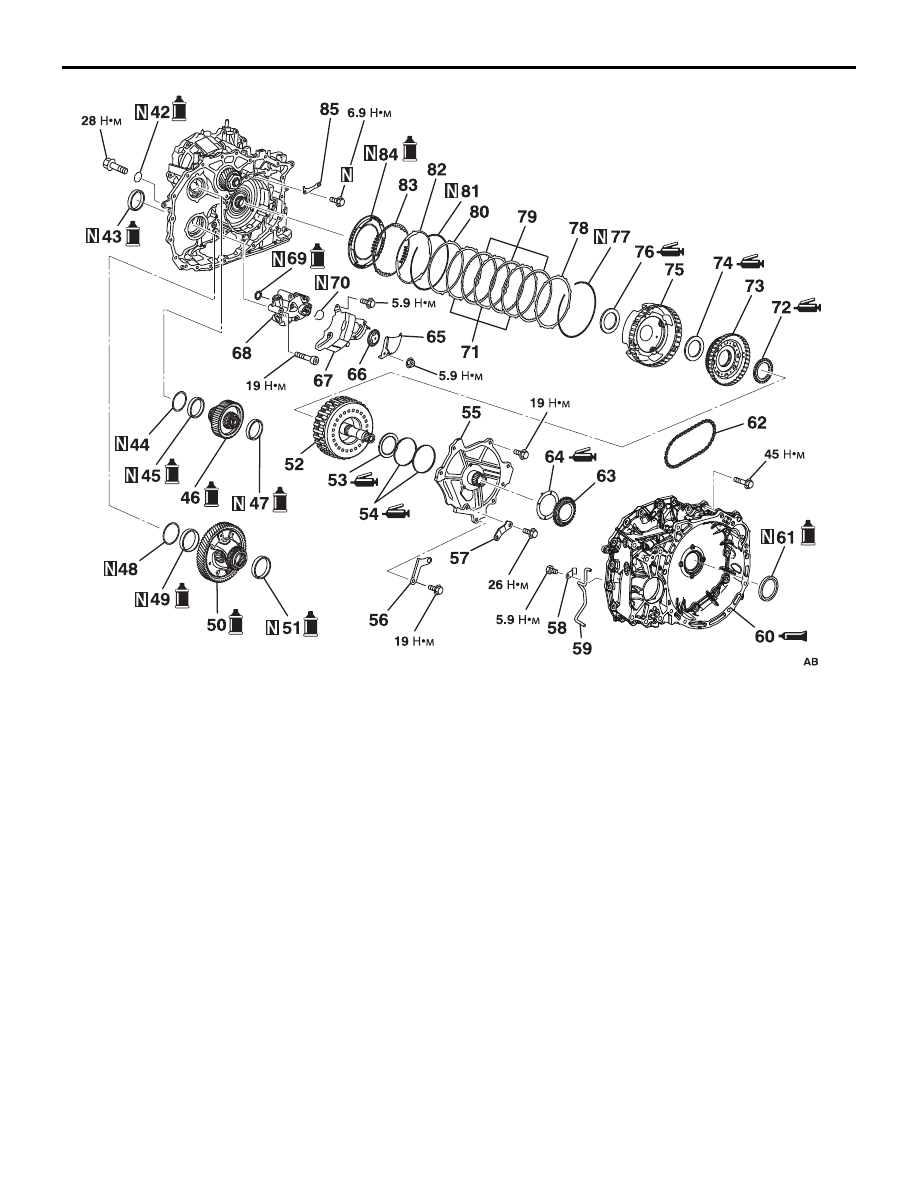

AKB00832

42.

Уплотнительное кольцо

43.

Боковая уплотнительная манжета

44.

Регулировочная прокладка

45.

Наружная обойма подшипника

46.

Шестерня понижающей передачи в сборе

47.

Наружная обойма подшипника

48.

Регулировочная прокладка

49.

Наружная обойма подшипника

50.

Ведомая шестерня главной передачи с
дифференциалом в сборе

51.

Наружная обойма подшипника

52.

Фрикцион переднего хода в сборе

53.

Игольчатый подшипник

54.

Уплотнительное кольцо

55.

Крышка насоса

56.

Перегородка

57.

Кронштейн

58.

Фиксатор

59.

Трубка

60.

Картер гидротрансформатора

61.

Уплотнительная манжета картера
гидротрансформатора

62.

Цепь привода насоса рабочей жидкости

63.

Ведущая звездочка

64.

Упорная шайба

65.

Крышка цепи

66.

Ведомая звездочка

67.

Маслосборник

68.

Насос рабочей жидкости

69.

Лепестковое уплотнение

70.

Пружинящее стопорное кольцо

71.

Ведомый диск

72.

Игольчатый подшипник

73.

Солнечная шестерня

74.

Игольчатый подшипник

75.

Водило

76.

Игольчатый подшипник

77.

Пружинящее стопорное кольцо

78.

Упорный диск

79.

Ведущий диск

80.

Тарельчатый нажимной диск

81.

Пружинящее стопорное кольцо

82.

Упорный диск

83.

Держатель пружин в сборе

84.

Поршень тормоза заднего хода

85.

Фиксирующая пружина
