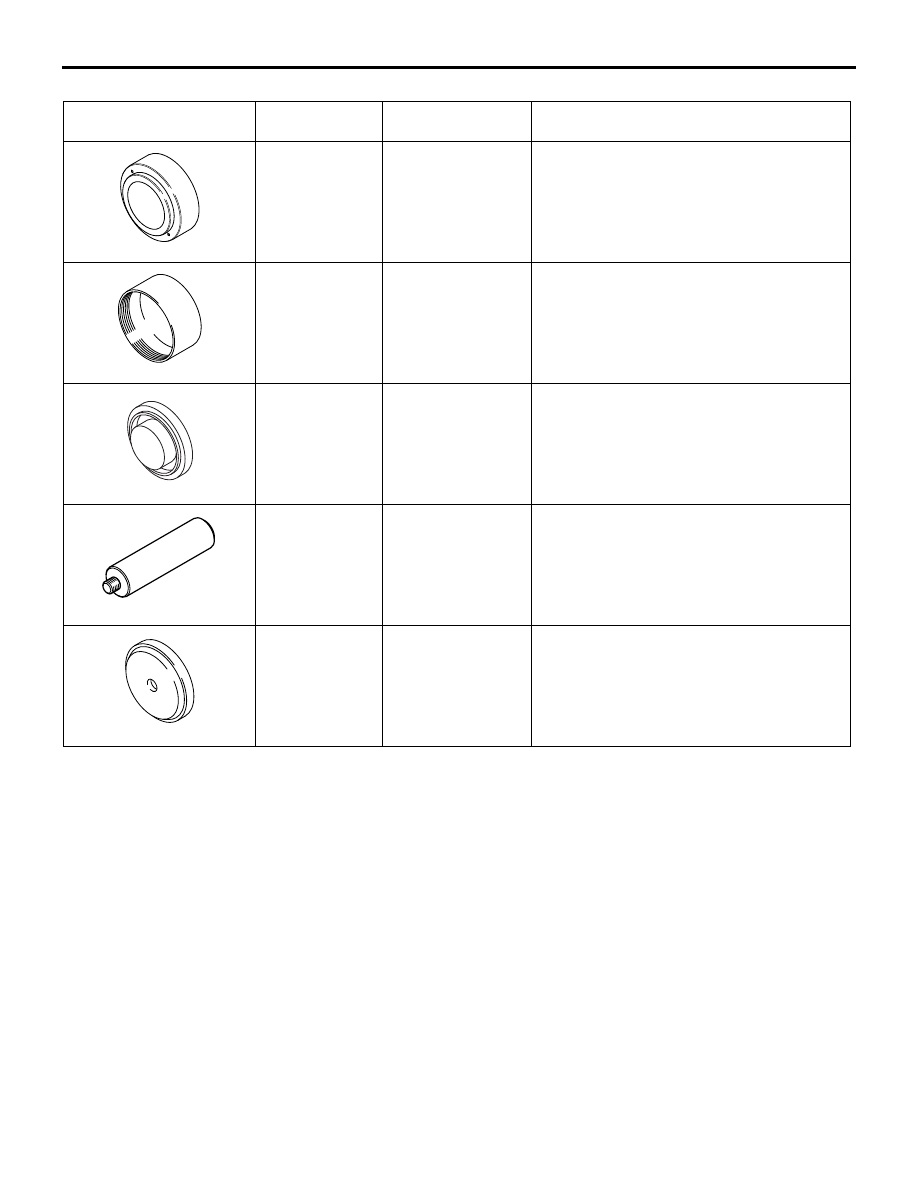

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-14

Раздаточная коробка

Инструмент

Номер
инструмента

Наименование

Применение

MB992154

Приспособление
для установки
уплотнительных
манжет

Установка уплотнительной манжеты

MD998812

Насадка

Используется с приспособлением для
установки уплотнительных манжет

MB992142

Приспособление
для установки
уплотнительных
манжет

Установка уплотнительной манжеты
раздаточной коробки

MB992075

Рукоятка

Используется с приспособлением для
установки уплотнительных манжет

MB990936

Приспособление
для установки
уплотнительных
манжет

Установка уплотнительной манжеты
раздаточной коробки

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-15

ТРАНСМИССИЯ

РАЗБОРКА И СБОРКА

M1233208001054

ВНИМАНИЕ

• Используйте только рекомендуемую рабочую жидкость CVT. Использование ненадлежащей

рабочей жидкости CVT приведет к ухудшению характеристик функционирования и снижению
ресурса трансмиссии CVT, а также может вызвать выход из строя трансмиссии CVT.

• Всегда используйте только рекомендованный технический вазелин. Использование

ненадлежащего технического вазелина приведет к ухудшению характеристик
функционирования и снижению ресурса трансмиссии CVT, а также может вызвать выход из строя
трансмиссии CVT.

• Работы по разборке должны выполняться в чистом не запыленном помещении.
• Перед разборкой при помощи пара, промывочного масла или растворителей за пределами

рабочего помещения очистите наружные поверхности трансмиссии от песка и грязи, чтобы они
не попали внутрь трансмиссии в процессе разборки и сборки. (Не допускайте попадание пара
внутрь трансмиссии и не используйте промывочное масло для очистки резиновых деталей).

• После очистки, снимите гидротрансформатор и слейте рабочую жидкость CVT.
• Разборочные и сборочные работы выполняются голыми руками или в пластиковых перчатках.
• Не дотрагивайтесь до внутренних частей трансмиссии после контакта с внешними

компонентами. (После контакта с внешними компонентами вымойте руки.)

• Не используйте хлопковые перчатки и ветошь, чтобы избежать попадания волокон на детали.

Всегда пользуйтесь бумажными салфетками.

• Перед проведением разборочных и сборочных работ убедитесь, что для этого обеспечены

надлежащие условия.

• Повторное использование слитой рабочей жидкости CVT не допускается.

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-16

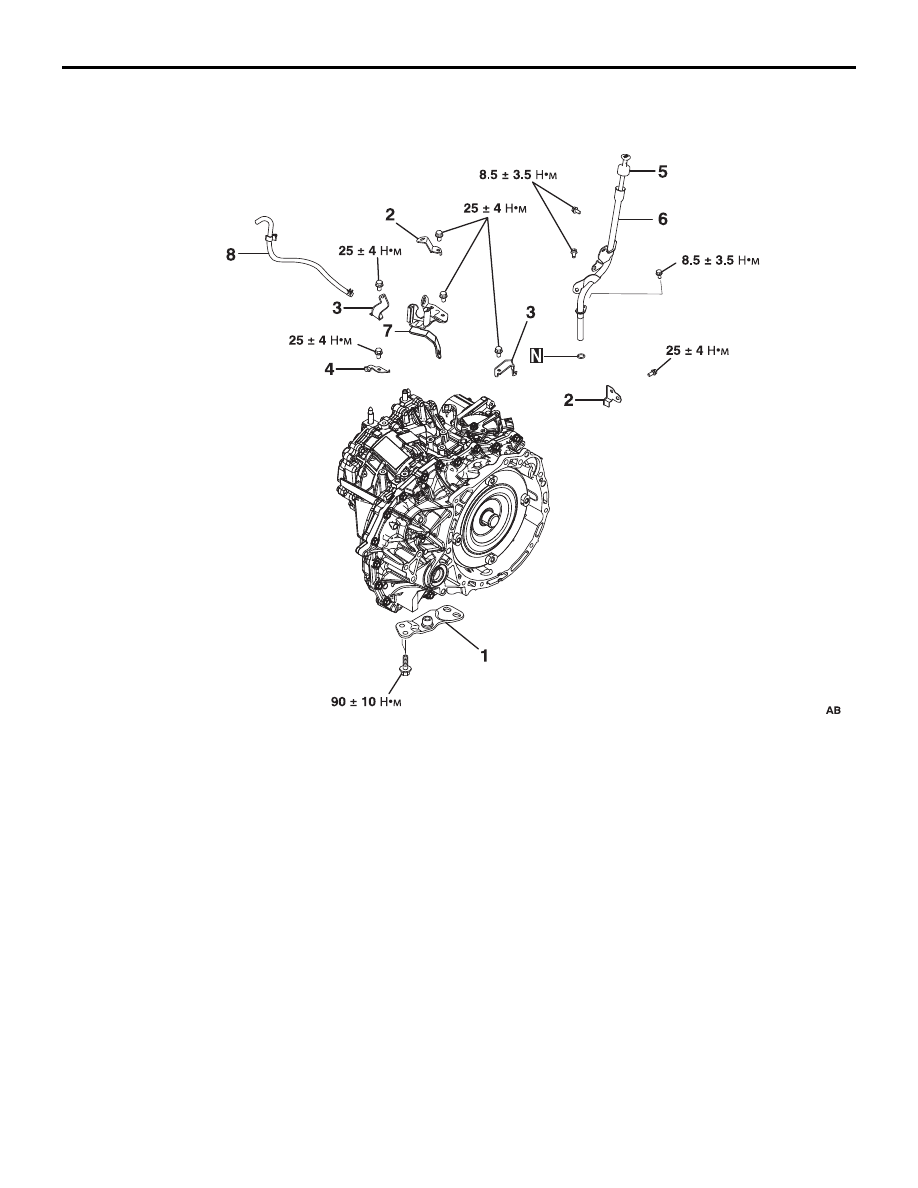

<F1CJA>

AKB00827

1.

Кронштейн опоры

2.

Кронштейн крепления жгута проводов

3.

Кронштейн фиксатора

4.

Кронштейн сапуна

5.

Щуп для измерения уровня рабочей жидкости

6.

Трубка для залива рабочей жидкости

7.

Кронштейн троса управления

8.

Шланг сапуна

ТРАНСМИССИЯ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-17

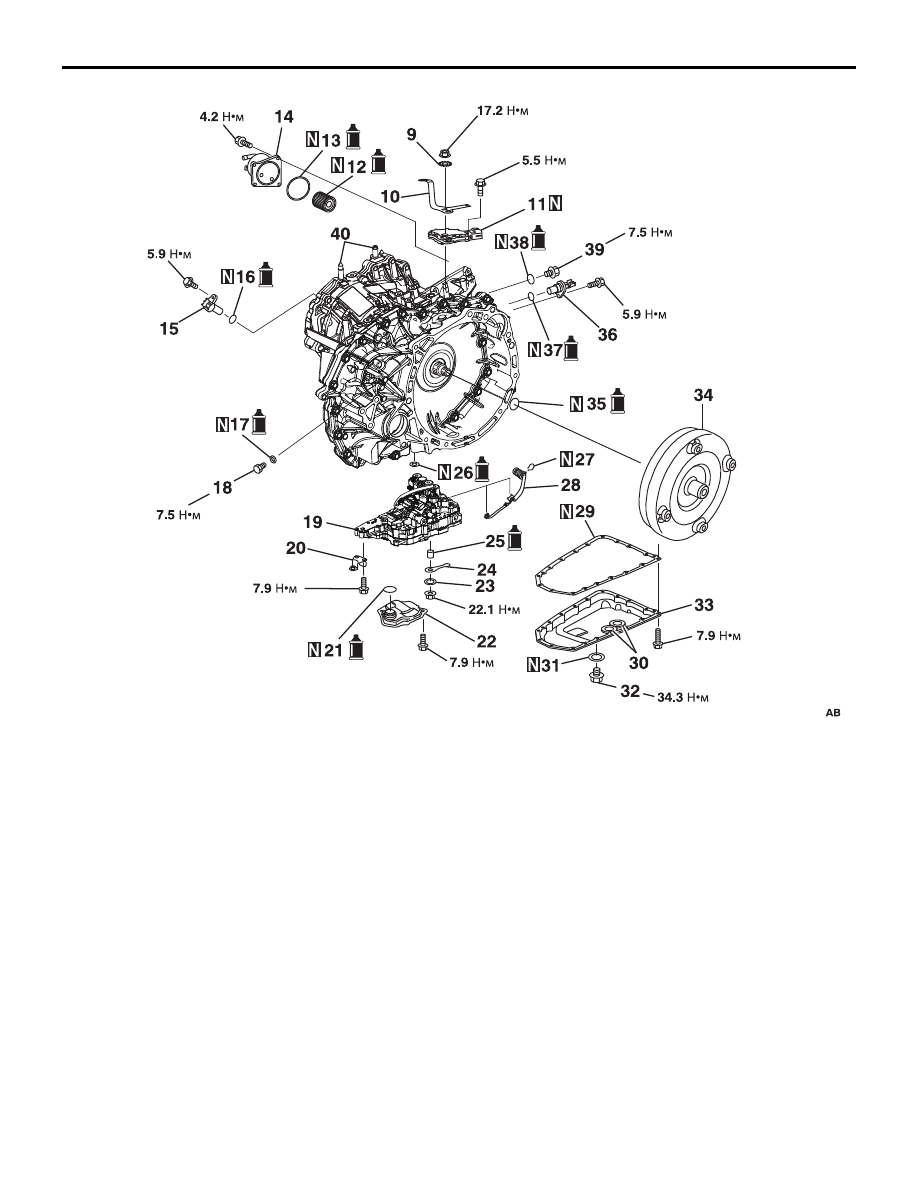

AKB00829

9.

Шайба

10. Рычаг ручного управления
11. Переключатель селектора
12. Фильтр рабочей жидкости CVT
13. Уплотнительное кольцо
14. Теплообменник рабочей жидкости CVT
15. Датчик частоты вращения вторичного шкива
16. Уплотнительное кольцо
17. Уплотнительное кольцо
18. Пробка
19. Клапанная коробка
20. Кронштейн
21. Уплотнительное кольцо
22. Сетчатый фильтр (заборник)
23. Пружинная шайба
24. Рычаг золотника ручного управления

25. Втулка
26. Лепестковое уплотнение
27. Пружинящее стопорное кольцо
28. Жгут проводов клапанной коробки
29. Прокладка поддона
30. Магнит
31. Прокладка пробки сливного отверстия
32. Сливная пробка
33. Масляный поддон
34. Гидротрансформатор
35. Уплотнительное кольцо
36. Датчик частоты вращения первичного шкива
37. Уплотнительное кольцо
38. Уплотнительное кольцо
39. Пробка
40. Шпилька
