Mitsubishi Outlander 3. Руководство - часть 139





ПОИСК НЕИСПРАВНОСТЕЙ

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-40

Методика проверки 6: Слишком бысто мигает световой сигнализатор повышения температуры
рабочей жидкости.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Изменение свойств рабочей жидкости CVT в ре

зультате продолжительного воздействия высоких
температур

• Повреждение жгутов проводов или разъемов

• Неисправность датчика температуры рабочей

жидкости CVT

• Засорение системы охлаждения

• Засорение системы воздушного теплообменника

рабочей жидкости CVT

• Неисправен термический клапан

• Неисправность электронного блока управления

CVTECU

• Неисправность вариатора CVT в сборе

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Специальная функция диагностического
прибора M.U.T.III
Проверка степени ухудшения свойств рабочей
жидкости CVT.
ПРИМЕЧАНИЕ: Степень ухудшения свойств рабочей
жидкости CVT рассчитывается по совокупности
параметров, определяемых для различных
температур рабочей жидкости за определенный
период времени. Она показывает изменение
свойств жидкости под действием температуры.

Q: Степень ухудшения свойств рабочей

жидкости CVT менее 210000?
ДА :
Переходите к шагу 2.
НЕТ : Замените рабочую жидкость CVT.

ШАГ 2. Лист данных диагностического прибора
M.U.T.III
Объект 5: Сигнал датчика температуры рабочей
жидкости CVT (Обратитесь к Таблице справочных
данных

C.23A41

)

Q: В норме ли результаты проверки?

ДА :  Переходите к шагу 3.
НЕТ : Диагностические коды №№ P0711, P0712,

P0713: Проверка датчика температуры
рабочей жидкости CVT.

ШАГ 3. Проверка засоренности системы
охлаждения
Выполните проверку засоренности системы
охлаждения, руководствуясь следующей
процедурой.

ВНИМАНИЕ

Повторное использование слитой охлаждающей
жидкости не допускается.
(1) Слейте охлаждающую жидкость.

(2) Снимите подводящий и отводящий охлаждаю

щую жидкость двигателя шланги

(3) Подайте сжатый воздух в снятые части и убеди

тесь, что воздух выходит с противоположной сто
роны.

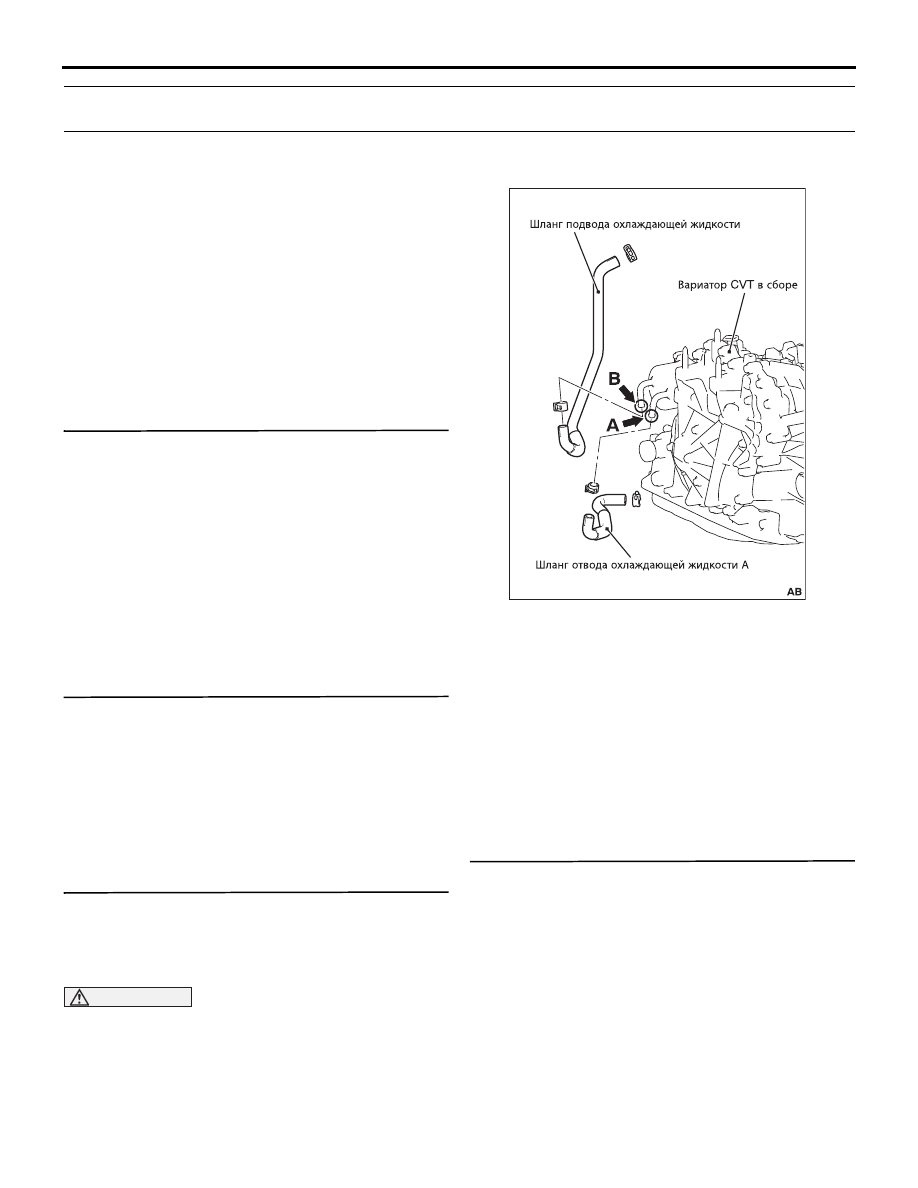

(4) Подайте сжатый воздух в отверстие для выхода

охлаждающей жидкости (позиция A на рисунке) и
убедитесь, что воздух выходит из противополож
ного отверстия теплообменника (позиция B на
рисунке).

(5) Установите снятые детали и залейте необходи

мое количество охлаждающей жидкости.

Q: В норме ли результаты проверки?

ДА :  Переходите к шагу 4.
НЕТ : Замените поврежденные или имеющие

прочие дефекты детали.

ШАГ 4. Вновь проверьте систему.

Q: Присутствует ли попрежнему

неисправность?
ДА :
Замените CVT в сборе.
НЕТ : Периодически повторяющаяся

неисправность

ACC00220

ПОИСК НЕИСПРАВНОСТЕЙ

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-41

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ

M1231208100728

Объект

Проверяемый объект Проверьте состояние

Нормальное
состояние

1

Сигнал датчика
частоты вращения
первичного шкива

На движущемся автомобиле

Близко к
показаниям
спидометра

2

Сигнал датчика
частоты вращения
вторичного шкива

На движущемся автомобиле

Близкое к
показаниям
спидометра

3

Сигнал датчика
давления первичного
шкива

В любых условиях

0 В

4

Сигнал датчика
давления в бустере
вторичного шкива

Двигатель: Холостые обороты

Положение рычага селектора: N

0.5

−3,0 В

5

Сигнал датчика
температуры рабочей
жидкости CVT

Замок зажигания: ON
(ВКЛ)

Температура рабочей жидкости
CVT: Приблизительно 20

°C

1.9

−2,2 В

Температура рабочей жидкости
CVT: Приблизительно 80

°C

0.8

−1,1 В

6

Напряжение
электропитания

Замок зажигания: ON (ВКЛ)

Напряжение
бортовой сети

7

Обороты первичного
шкива

На движущемся автомобиле

Близко к
показаниям
спидометра

8

Обороты вторичного
шкива

На движущемся автомобиле

Приблизительно
45 x (показания
спидометра)

9

Обороты двигателя

Двигатель: Холостые обороты

Близко к
показаниям
спидометра

11

Реальное переменное
передаточное
отношение

На движущемся автомобиле

2.34

− 0.39

13

Положение педали
акселератора

Педаль акселератора: Полностью отпущена

0%

Педаль акселератора: Нажата

Степень открытия
дроссельной
заслонки
пропорциональна
нажатию педали
акселератора.

Педаль акселератора: Полностью нажата

100%

18

Давление в бустере
первичного шкива

В любых условиях

0 МПа

19

Давление в бустере
вторичного шкива

Двигатель: Холостые обороты

Положение рычага селектора: N

0.1

− 3,0 МПа

20

Температура рабочей

жидкости CVT

*

Замок зажигания: ON
(ВКЛ)

Температура рабочей жидкости
CVT: Приблизительно 20

°C

39

− 55 импульсов

Температура рабочей жидкости
CVT: Приблизительно 80

°C

152

− 170

импульсов

21

Сигнал скорости
автомобиля

На движущемся автомобиле

Близкое к
показаниям
спидометра

22

Скорость автомобиля

На движущемся автомобиле

Близкое к
показаниям
спидометра

26

Определение
фактических шагов

На движущемся автомобиле

−20  190 шагов

ПОИСК НЕИСПРАВНОСТЕЙ

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-42

30

Регистрируемый ток
электромагнитного
клапана блокировки
гидротрансформатора

От выключенной до включенной блокировки

− 0,7 A

31

Ток на выходе
электромагнитного
клапана блокировки
гидротрансформатора

От выключенной до включенной блокировки

− 0,7 A

32

Регистрируемая сила
тока в цепи
электромагнитного
клапана главного
давления

Двигатель: Холостые обороты

Положение рычага селектора: N

0.45

− 0,75 A

Двигатель: Остановлен

0.08

− 0,3 A

33

Сила тока в цепи
электромагнитного
клапана главного
давления

От низкого до высокого главного давления

− 0,8 A

34

Регистрируемая сила
тока в цепи
электромагнитного
клапана давления
вторичного шкива

Двигатель: Холостые обороты

Положение рычага селектора: N

0.45

− 0,75 A

Двигатель: Остановлен

0.08

− 0,3 A

35

Сила тока в цепи
электромагнитного
клапана давления
вторичного шкива

От низкого до высокого давления в бустере вторичного шкива

− 0,8 A

36

Выходной сигнал
электромагнитного
клапана включения
блокировки
гидротрансформатора
(LU/SEL)

Замок зажигания: ON
(ВКЛ)

Положение рычага селектора: P, N

ON (ВКЛ)

Положение рычага селектора:
Через 5 или более секунд после
перемещения рычага селектора в
положение R или D.

OFF (ВЫКЛ)

37

Отображение
состояния
электромагнитного
клапана включения
блокировки
гидротрансформатора
(LU/SEL)

Замок зажигания: ON
(ВКЛ)

Положение рычага селектора: P, N

ON (ВКЛ)

Положение рычага селектора:
Через 5 или более секунд после
перемещения рычага селектора в
положение R или D.

OFF (ВЫКЛ)

38

Шаговый
электродвигатель А

На движущемся автомобиле

Чередование ON
(ВКЛ)/OFF (ВЫКЛ).

39

Шаговый
электродвигатель В

На движущемся автомобиле

Чередование ON
(ВКЛ)/OFF (ВЫКЛ).

40

Шаговый
электродвигатель С

На движущемся автомобиле

Чередование ON
(ВКЛ)/OFF (ВЫКЛ).

41

Шаговый
электродвигатель D

На движущемся автомобиле

Чередование ON
(ВКЛ)/OFF (ВЫКЛ).

42

Сигнализатор



режима Р

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: P

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

43

Сигнализатор
положения R

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: R
(задний ход)

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

44

Сигнализатор



режима N

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: N

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

Объект

Проверяемый объект Проверьте состояние

Нормальное
состояние

ПОИСК НЕИСПРАВНОСТЕЙ

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-43

45

Сигнализатор



режима D

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: D

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

46

Сигнализатор



режимов  Ds/L

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: Ds
<Автомобили, не оборудованные
лепестковым переключателем>, L

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

47

Сигнализатор режима
SP <Автомобили,
оборудованные
лепестковым
переключателем>

На движущемся
автомобиле

Спортивный режим (через
лепестковый переключатель): ON
(ВКЛ)

ON (ВКЛ)

Спортивный режим (через
лепестковый переключатель): OFF
(ВЫКЛ)

OFF (ВЫКЛ)

48

Сигнал датчика
холостых оборотов

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Педаль акселератора: Полностью
отпущена

ON (ВКЛ)

Педаль акселератора: Полностью
нажата

OFF (ВЫКЛ)

49

Переключатель
селектора

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: P

P

Положение рычага селектора: R
(задний ход)

R (задний ход)

Положение рычага селектора: N

N

Положение рычага селектора: D

D

Положение рычага селектора: Ds
<Автомобили, не оборудованные
лепестковым переключателем>, L

Ds/L

50

Выключатель
стопсигналов

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Тормозная педаль: Нажата

ON (ВКЛ)

Тормозная педаль: Отпущена

OFF (ВЫКЛ)

51

Выключатель режима
Ds <Автомобили,



не оборудованные
лепестковым
переключателем>

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение рычага селектора: Ds, L

ON (ВКЛ)

Положение рычага селектора:
Остальные положения

OFF (ВЫКЛ)

54

Выключатель
переключения на
высшие передачи
лепесткового
переключателя

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение лепесткового
переключателя: Переключение на
высшие передачи и удержание

ON (ВКЛ)

Положение лепесткового
переключателя: Остальные
положения

OFF (ВЫКЛ)

55

Выключатель
переключения на
низшие передачи
лепесткового
переключателя

Замок зажигания: ON
(ВКЛ)

Двигатель: Остановлен

Положение лепесткового
переключателя: Переключение на
низшие передачи и удержание

ON (ВКЛ)

Положение лепесткового
переключателя: Остальные
положения

OFF (ВЫКЛ)

56

Сигнал
исполнительного
механизма системы
ABS

Система ABS функционирует

ON (ВКЛ)

Система ABS не функционирует

OFF (ВЫКЛ)

57

Сигнал включения TCL

TCL функционирует

ON (ВКЛ)

TCL не функционирует

OFF (ВЫКЛ)

58

Сигнал
исполнительного
механизма системы
ASС

Система ASС функционирует

ON (ВКЛ)

Система ASС не функционирует

OFF (ВЫКЛ)

Объект

Проверяемый объект Проверьте состояние

Нормальное
состояние
